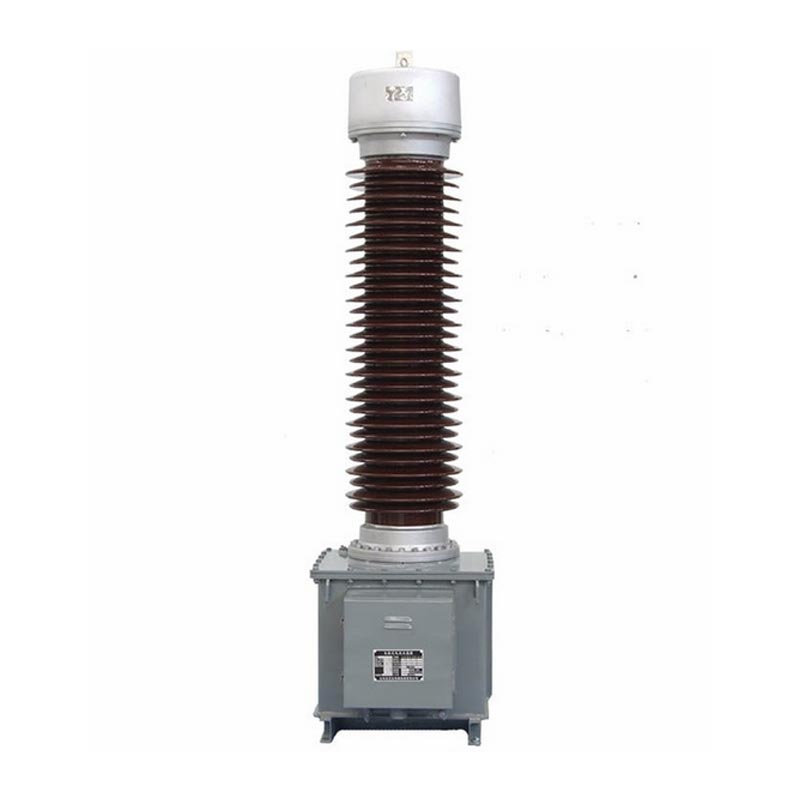

Pengubah Arus 110 kV

Pengubah Arus Usune LB6-110 kV ialah peranti pengesan arus berketepatan tinggi luar yang disesuaikan dengan kuasa voltan sederhana dan tinggi grid. Ia menggunakan struktur modular dan reka bentuk penggulungan sekunder berbilang kumpulan. Kaedah pendawaian boleh dilaraskan melalui plat penyambung luaran dalam konservator minyak atas, membolehkan pensuisan fleksibel antara nisbah dwi arus bertemu pengesanan semasa dan keperluan perlindungan kerosakan bagi keadaan operasi yang berbeza.

Produk ini mematuhi piawaian kebangsaan GB/T20840.2-2014 dan piawaian elektroteknik antarabangsa IEC. Ia termasuk model standard, altitud tinggi dan tahan pencemaran, menawarkan pengukuran dan perlindungan yang sangat baik ketepatan. Sesuai untuk kedua-dua keadaan luaran konvensional dan keras, ia adalah peralatan sokongan arus perdana untuk sistem penghantaran dan pengagihan kuasa 110kV domestik.

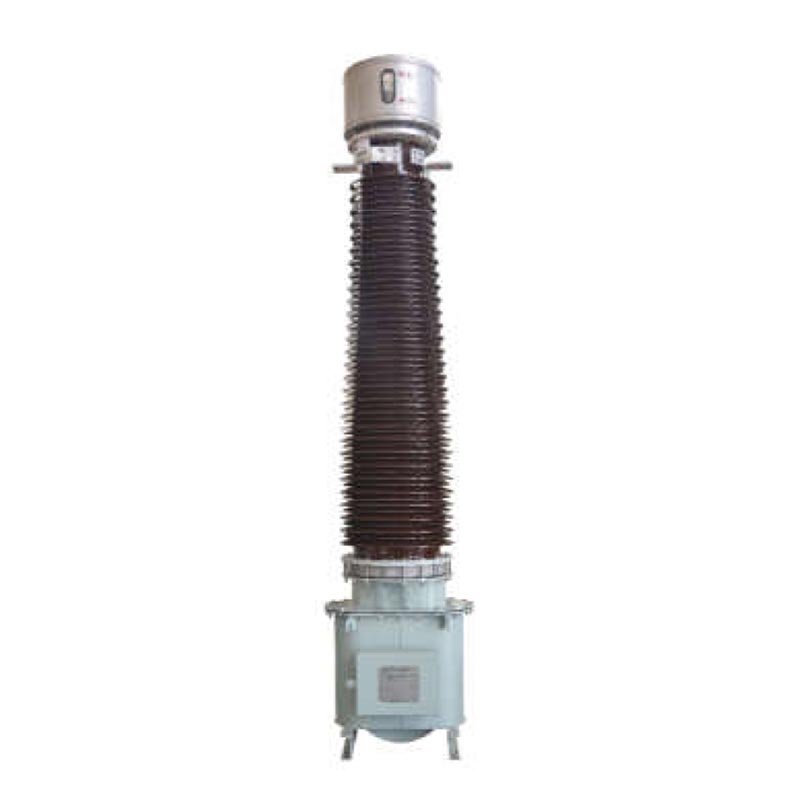

LB6-110kV Pengubah arus kapasitif

Penjelasan Model dan Syarat Operasi Berkenaan

1. Maksud Kod Model

Model produk lengkap ialah LB6-110kV (kombinasi ketepatan + nisbah semasa), dengan segmen yang jelas dan piawai penjelasan:
- Model Asas: L untuk pengubah arus, B untuk dengan tahap perlindungan, 6 untuk nombor siri reka bentuk, 110 untuk voltan terkadar 110kV, W2 untuk reka bentuk anti-pencemaran sekunder
- Gabungan Kelas Ketepatan: Menyokong gabungan berbilang penggulungan seperti P/P/P/0.5 dan P/P/0.2, termasuk 0.2/0.5 belitan pemeteran aras dan belitan perlindungan aras 5P/10P, mengimbangi pemeteran ketepatan tinggi dan kerosakan yang boleh dipercayai perlindungan.
- Spesifikasi Nisbah Semasa: Ditandakan sebagai 2*a/c, menyokong pensuisan nisbah arus dwi, sambungan siri ialah a/c, sambungan selari ialah 2*a/c, arus primer meliputi 2×50A~2×1000A, arus sekunder ialah spesifikasi penuh 1A/5A

2. Syarat Operasi yang Berkenaan

- Suhu Ambien: Sesuai untuk keadaan operasi dari -25℃ hingga +40℃, dengan suhu maksimum harian +30℃. Keperluan suhu ultra-rendah boleh disesuaikan dan dirundingkan.
- Ketinggian: Model standard sesuai untuk ketinggian ≤1000m; Model altitud tinggi GYW sesuai untuk ketinggian ≤4000m.
- Kebolehsuaian Persekitaran: Jarak rayapan boleh dipilih daripada 16mm/KV hingga 31mm/KV, sesuai untuk pelbagai senario termasuk konvensional, perlindungan kakisan pantai, dan aplikasi anti-kotoran ketinggian tinggi.

Ciri-ciri Struktur Teras

1. Sistem Penebat Dioptimumkan

Menggunakan teknologi penebat kertas minyak kapasitif, dengan kertas kabel voltan tinggi yang membalut teras penggulungan utama. Ia mempunyai lapisan pelindung kapasitor berbilang lapisan, dengan lapisan dalam disambungkan kepada voltan tinggi dan bahagian luar. lapisan dibumikan, menghasilkan pengagihan medan elektrik yang seragam dan keselamatan penebat yang bertambah baik dengan ketara margin.

2. Struktur Penggulungan yang Boleh Dipercayai

Penggulungan primer mempunyai struktur berbentuk U. Model 2×400A dan ke bawah menggunakan dawai kuprum rata yang dibalut kertas, manakala model 2×500A~2×1000A menggunakan tiub aluminium separa bulat berganda, memberikan kapasiti bawaan arus yang kuat. The penggulungan dibahagikan kepada dua bahagian dengan empat terminal, membolehkan pensuisan fleksibel antara nisbah arus dwi.

3. Reka Bentuk Perlindungan Tertutup Penuh

Tangki pengembangan logam dipasang di bahagian atas untuk mengimbangi pengembangan dan pengecutan secara automatik isipadu minyak pengubah disebabkan oleh perubahan suhu, mengasingkannya daripada udara dalaman dan luaran, menghalang kelembapan dan penuaan minyak, dan memanjangkan jangka hayat peralatan.

4. Pemasangan dan Penyelenggaraan yang Mudah

Lubang pengangkat pra-gerudi di bahagian bawah tangki memudahkan pengangkatan peralatan; berbilang bolt pembumian memastikan pembumian peralatan dan belitan sekunder yang boleh dipercayai; kotak simpang dilengkapi dengan pengapit khusus untuk pendawaian yang standard dan selamat.

Parameter Teknikal Teras

1. Parameter Dinilai

Voltan kendalian berkadar 110kV, voltan kendalian maksimum 126kV, frekuensi undian 50Hz, kekutuban adalah tolak.

2. Penebat Menahan Tahap Voltan

Penebat dalaman primer ke sekunder dan tanah 185kV/1min, menengah ke tanah 3kV/1min; penebat luaran voltan ujian kering 230kV, voltan ujian basah 185kV, impuls kilat anti-pencemaran ketinggian tinggi menahan voltan puncak mencapai 560kV.

3. Prestasi Ketepatan

Ralat pemeteran gred 0.2/0.5, perbezaan fasa minimum, memenuhi keperluan pemeteran ketepatan tinggi; komposit rendah ralat untuk tahap perlindungan 5P/10P, membolehkan tindak balas pantas kepada arus kerosakan grid.

4. Prestasi Rintangan Litar Pintas

Arus kestabilan terma 5.3KA~45KA, arus kestabilan dinamik 13KA~115KA, mampu menahan grid kesan litar pintas dan mempamerkan kestabilan operasi yang kukuh.

Kes Permohonan Kejuruteraan Sebenar:

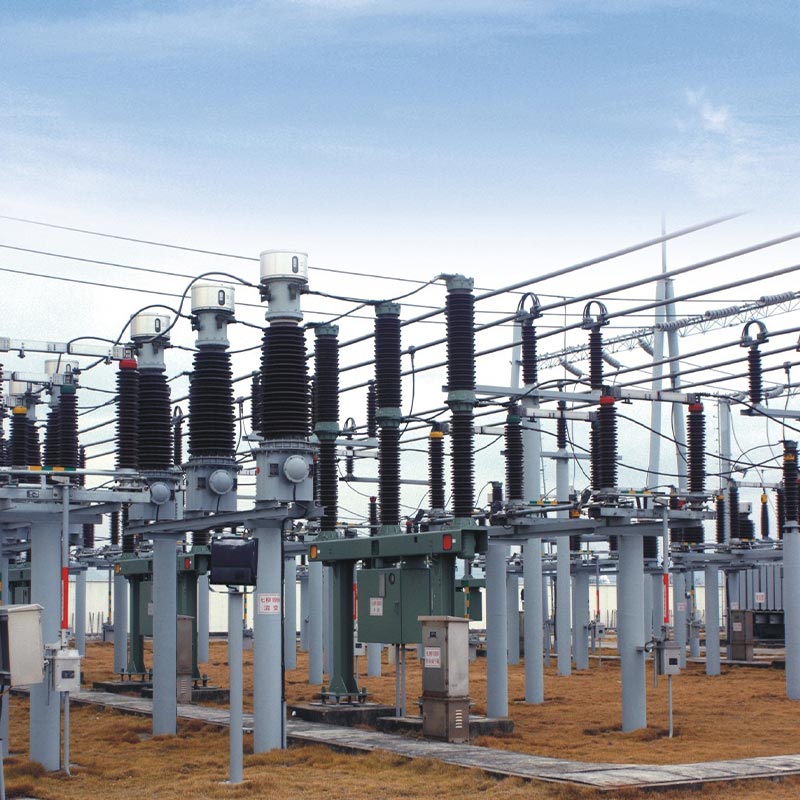

Kes: Projek Naik Taraf Pencawang Bandar Zhejiang 110kV

Pada 2024, projek naik taraf pencawang 110kV pinggir bandar Zhejiang Jiaxing melibatkan pembelian pukal 32 Usune LB6-110kV-2×300/5 (5P30/5P30/0.5) pengubah arus. Terletak dalam kelompok industri dengan beban yang besar turun naik, projek itu memerlukan ketepatan pemeteran yang sangat tinggi dan sensitiviti perlindungan. Selepas pentauliahan, peralatan boleh mengumpul data semasa bas dengan tepat, membolehkan pemantauan beban masa nyata dan tersandung kerosakan yang cepat. Data operasi tahunan menunjukkan bahawa ralat pemeteran adalah jauh di bawah had standard kebangsaan, dan perlindungan tindakan adalah tepat dan boleh dipercayai, menyelesaikan sepenuhnya ketidaktepatan pemeteran peralatan lama.

Spesifikasi Pemasangan, Operasi dan Penyelenggaraan

1.Pemeriksaan Pra-Pemasangan

Sebelum pemasangan, pemeriksaan visual diperlukan untuk menghapuskan kecacatan seperti sesendal porselin yang rosak, minyak kebocoran, dan parameter papan nama yang tidak sepadan; sahkan bahawa paras minyak pengembang sepadan dengan suhu ambien, dan tambah minyak transformer yang layak (kekuatan elektrik ≥45kV) jika paras minyak rendah.

2. Keperluan Pemasangan

Peralatan mesti diangkut dan dinaikkan secara menegak sepanjang keseluruhan proses, dengan sudut kecondongan pengangkutan ≤15°. Pengangkatan hanya dibenarkan melalui lubang pengangkat bawah; tekanan pada sesendal porselin dan minyak konservator adalah dilarang sama sekali. Daya tegangan mendatar maksimum pada terminal primer P1 ialah ≤2000N, dan pada P2 ia adalah ≤3000N; badan peralatan dan lapisan pelindung mesti dibumikan dengan pasti untuk memastikan keselamatan operasi.

3. Peraturan Operasi dan Penyelenggaraan

Semasa operasi, belitan sekunder tidak boleh dilitar terbuka untuk mengelakkan risiko voltan tinggi dan kerosakan peralatan. Struktur tertutup sepenuhnya tidak memerlukan penyelenggaraan di bawah keadaan operasi biasa. Periksa kebersihan sesendal porselin dan paras minyak setiap suku tahun. Jika pengedap rosak atau penebatnya lembap, kembalikan unit ke kilang untuk pengeringan vakum dan penggantian minyak segera.

4. Keperluan Penyimpanan

Pengubah Arus 110 kV mesti disimpan dalam persekitaran yang kering dan berventilasi baik, mengelakkan cahaya matahari langsung dan hujan. Bahagian bawah tangki minyak hendaklah sekurang-kurangnya 50 mm di atas tanah, dan suhu penyimpanan hendaklah sekurang-kurangnya -30 ℃. Selepas satu tahun penyimpanan, rintangan penebat dan pekali kehilangan dielektrik perlu diuji secara berkala. Sekiranya cat mengelupas selepas disimpan lama, mengecat semula perlu dilakukan dengan segera.

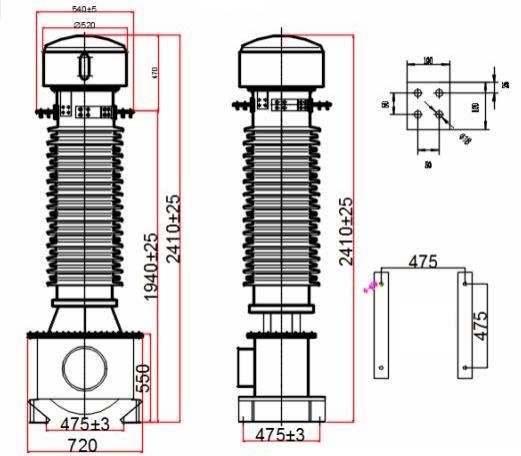

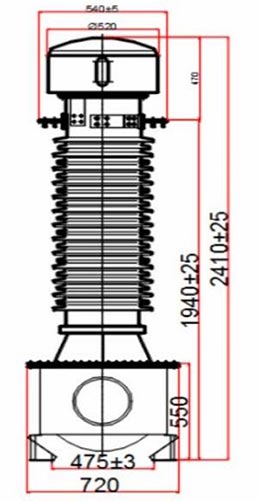

LB 6 - 110 kV penampilan dan dimensi pemasangan

Rujukan Projek

Projek Pelancaran Roket Cas-angkasa

Laporan Ujian

Soalan Lazim

S1: Bagaimana untuk menukar nisbah arus dwi pada Transformer Arus LB6-110 kV?

Tiada penggantian peralatan diperlukan. Hanya laraskan kaedah pendawaian penyambung luaran pada minyak atas konservator: apabila belitan primer disambung secara bersiri, nisbah arus asas ialah a/c; apabila disambungkan masuk selari, ia adalah dua kali ganda nisbah semasa 2*a/c. Operasi adalah mudah dan tidak memerlukan peralatan khusus, boleh disesuaikan kepada keadaan beban yang berbeza, dengan berkesan mengurangkan kos penggantian peralatan.

S2: Apakah perbezaan antara model standard, anti-pencemaran dan altitud tinggi?

Ketiga-tiga model berkongsi prestasi elektrik teras yang sama, dengan pengoptimuman struktur yang disesuaikan dengan khusus senario: ① Model standard sesuai untuk persekitaran konvensional sehingga ketinggian 1000m, dengan tumbuhan menjalar jarak 16mm/KV; ② Model anti-pencemaran W2 sesuai untuk kawasan pantai dan kawasan tercemar industri, dengan jarak rayapan 20mm/KV dan rintangan kakisan dan pencemaran dipertingkatkan; ③ Model altitud tinggi GYW ialah sesuai untuk kawasan altitud tinggi sehingga 4000m, dengan jarak rayapan maksimum 31mm/KV, dan boleh menahan udara rendah tekanan dan persekitaran sinaran ultraungu yang kuat.

S3: Apakah langkah berjaga-jaga keselamatan teras untuk operasi peralatan jangka panjang?

Pertama, belitan sekunder mesti dikendalikan di bawah beban atau litar pintas; litar terbuka adalah dilarang sama sekali untuk mengelakkan kerosakan voltan tinggi dan kemalangan kecederaan diri. Kedua, pastikan pembumian simpang yang boleh dipercayai kotak dan bolt pembumian bawah tangki minyak, dan wayar pembumian memenuhi spesifikasi untuk mengelakkan statik pengumpulan elektrik. Ketiga, semasa operasi biasa, pembongkaran struktur tertutup dan persampelan sewenang-wenangnya dilarang. Uji kehilangan dielektrik dan data nyahcas separa secara kerap untuk memastikan prestasi penebat yang stabil.

Kelebihan Produk dan Jaminan Perkhidmatan

Sebagai pengilang profesional dan pembekal peralatan kuasa voltan tinggi di China, Usune Electric's LB6-110 kV Current Transformer menawarkan kelebihan yang ketara: pengeluaran kilang yang diseragamkan, dengan ketat mematuhi domestik dan antarabangsa. piawaian industri, memastikan ketepatan yang stabil dan kebolehsuaian alam sekitar yang kukuh; dan tertutup sepenuhnya, reka bentuk bebas penyelenggaraan, mengurangkan kos operasi dan penyelenggaraan seterusnya dengan ketara. Syarikat menyediakan a perkhidmatan sehenti termasuk pemilihan dan penyesuaian, panduan teknikal, pemasangan di tapak dan selepas jualan penyelenggaraan. Parameter boleh dioptimumkan mengikut keperluan projek, memberikan jaminan yang boleh dipercayai untuk keselamatan dan operasi stabil sistem grid kuasa 110kV.
