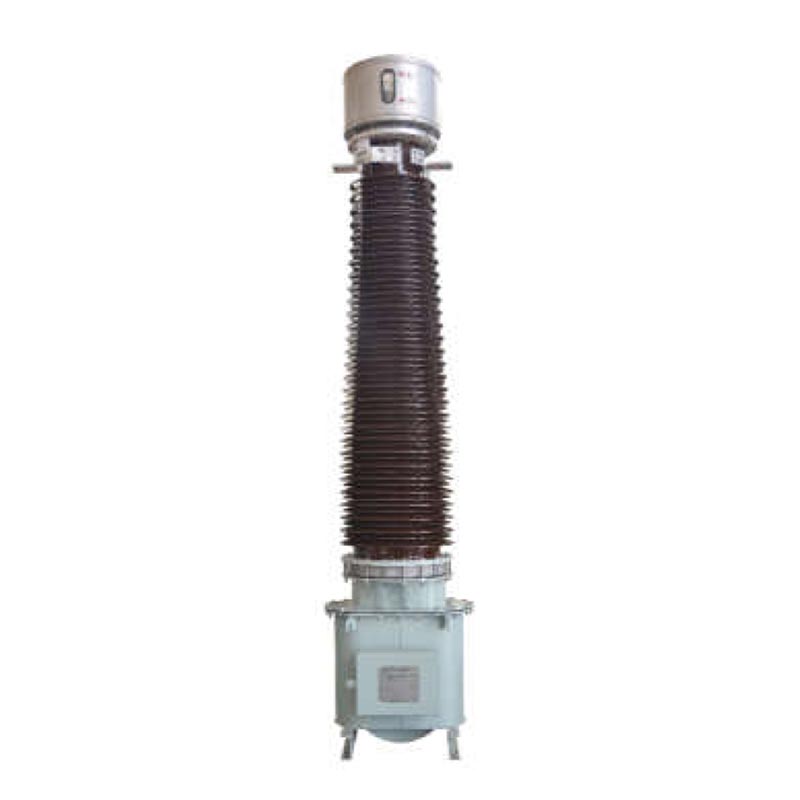

Pengubah Arus Luaran

Pengubah arus luar kapasitif LB6-110kV ialah peralatan sokongan voltan tinggi teras dari Zhejiang Yousen Elektrik. Direka khusus untuk keadaan operasi luar yang kompleks, ia mempunyai kertas minyak yang tertutup sepenuhnya struktur terendam minyak penebat, voltan kendalian berkadar 110kV, voltan kendalian maksimum 126kV, dan serasi dengan grid kuasa AC 50Hz/60Hz, memenuhi keperluan operasi titik neutral yang tidak dibumikan dengan berkesan sistem.

Produk ini menyepadukan fungsi pengukuran dan perlindungan, dilengkapi dengan belitan pemeteran kelas 0.2 dan 0.5 kelas dan belitan perlindungan 5P/10P. Ia menyokong nisbah transformasi dwi untuk pensuisan sambungan siri dan selari, dengan liputan arus primer 2×50A–2×1000A dan output sekunder 1A/5A. Menggunakan pembuatan ketepatan proses di kilang yang bereputasi, produk ini mempunyai kebolehsuaian alam sekitar yang sangat baik: model standard adalah sesuai untuk ketinggian di bawah 1000m, manakala model altitud tinggi GYW boleh beroperasi secara stabil pada ketinggian 4000m. Ia secara meluas digunakan dalam pencawang bandar dan luar bandar, bekalan kuasa perindustrian dan perlombongan, dan senario penjanaan kuasa tenaga baharu.

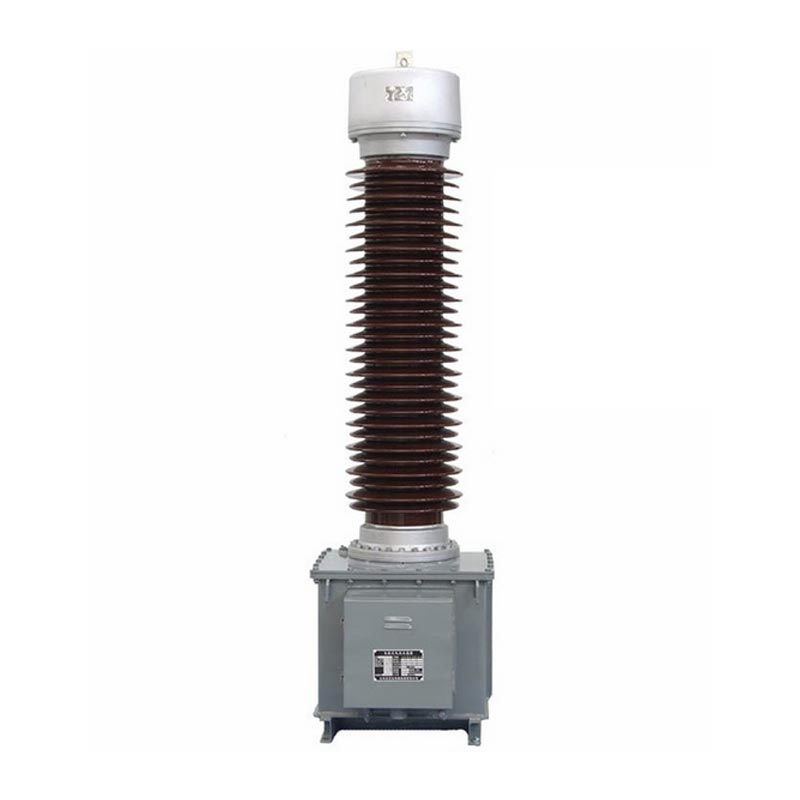

LB6-110kV Pengubah arus kapasitif

Penerangan Model dan Syarat Penggunaan

1. Penjelasan Parameter Model

Nombor model lengkap untuk Pengubah Arus Luaran ialah LB6-110kV P/P/P/0.5ab/c, dibahagikan kepada tiga teras definisi:
- Model Asas: L menunjukkan pengubah semasa, B menunjukkan dengan tahap perlindungan, 6 menunjukkan nombor siri reka bentuk, 110 menunjukkan tahap voltan terkadar, dan W2 mewakili konfigurasi anti-pencemaran sekunder.
- Kombinasi Ketepatan: Empat set belitan sekunder terbina dalam, termasuk satu belitan pemeteran kelas 0.5 dan tiga belitan perlindungan kelas P, menyokong pelbagai kombinasi ketepatan untuk menyesuaikan diri dengan pemeteran yang berbeza dan keperluan ketepatan perlindungan.
- Nisbah Semasa: Bertanda 2*a/c, menyokong pensuisan dwi nisbah. Nisbah ialah a/c apabila konservator minyak teratas penyambung luaran disambung secara bersiri, dan 2*a/c apabila disambung secara selari. Pendawaian di tapak membolehkannya mudah bertukar.

2. Keadaan Operasi Standard

- Suhu Ambien: Maksimum +40℃, Minimum -25℃, Purata Harian Maksimum +30℃; Keadaan suhu ultra rendah boleh disesuaikan dan dirundingkan.
- Ketinggian Pemasangan: Jenis standard ≤1000m; LB6-110 GYW Jenis Ketinggian Tinggi ≤4000m.

Ciri-ciri Struktur Produk

1. Penggulungan dan Struktur Penebat

Penggulungan utama menggunakan struktur berbentuk U. Spesifikasi 2×400A dan ke bawah menggunakan kuprum rata berpenebat kertas wayar, manakala spesifikasi 2×500A–2×1000A menggunakan tiub aluminium separuh bulatan dua lobus. Teras menggunakan a proses penebat kertas minyak kapasitif, dengan kertas kabel voltan tinggi membalut penebat utama. Berbilang lapisan perisai kapasitor mencipta medan elektrik seragam, dengan lapisan dalam disambungkan kepada voltan tinggi dan luar lapisan dibumikan, meningkatkan keselamatan penebat dengan ketara. Penggulungan utama dibahagikan kepada dua bahagian dengan empat terminal, menyambung ke tangki minyak atas untuk pensuisan nisbah mudah.

2. Reka bentuk Perlindungan Tertutup

Pengembang logam dipasang di bahagian atas untuk mengimbangi secara automatik perubahan isipadu minyak penebat yang disebabkan oleh variasi suhu, mengasingkan udara dan mencegah penuaan minyak akibat kelembapan, sekali gus memanjangkan jangka hayat peralatan. Pengembang mempunyai tetingkap pemerhatian aras minyak terbina dalam untuk pemantauan masa nyata paras minyak. Semua menengah terminal dan terminal perisai utama disambungkan secara berpusat ke kotak simpang tangki minyak, memastikan pendawaian standard dan keupayaan anti-gangguan yang kuat.

3. Struktur Pemasangan Selamat

Tangki minyak dikimpal daripada plat keluli berkualiti tinggi, dengan lubang pengangkat pra-gerudi di bahagian bawah untuk stabil pengangkatan keseluruhan. Kotak simpang dan tangki minyak dilengkapi dengan bolt pembumian khusus untuk memastikan boleh dipercayai pembumian belitan sekunder dan keseluruhan unit. Produk ini mempunyai reka bentuk kekutuban yang dikurangkan; apabila sekolah rendah P1 semasa masuk dan P2 keluar, arus sekunder dikeluarkan melalui S1/S2/S3, mematuhi pendawaian standard industri logik dan memudahkan pentauliahan di tapak.

Parameter Teknikal Teras

1. Parameter Elektrik Asas

- Voltan Operasi Terkadar: 110kV; Voltan Operasi Maksimum: 126kV
- Kekerapan Dinilai: 50/60Hz; Kekutuban: Kekutuban tolak
- Nilai Arus Utama: 2×50A～2×1000A (Berbilang spesifikasi tersedia)
- Arus Menengah Berkadar: 1A, 5A
- Kapasiti Output Sekunder: 15VA～50VA (adaptif kepada nisbah pengubah)

2. Piawaian Ralat Ketepatan

- Kelas Pemeteran (0.2/0.5): Ralat semasa ±0.2%～±1.5%, perbezaan fasa 10′～90′, memenuhi tenaga ketepatan tinggi keperluan pemeteran.
- Kelas Perlindungan (5P/10P): Ralat semasa kelas 5P ≤±1%, ralat komposit ≤5%; Ralat komposit kelas 10P ≤10%, operasi perlindungan yang boleh dipercayai sekiranya berlaku kerosakan sistem.

3. Menahan Voltan dan Parameter Penebat

- Frekuensi Kuasa Menahan Voltan: 185kV/1min untuk litar primer dan sekunder dan ke tanah; 3kV/1min untuk litar sekunder dan ke tanah; 5kV/1min untuk perisai utama ke tanah. Ujian kering penebat luar: 230kV; basah ujian: 185kV.
- Voltan Tahan Impuls Kilat: Penebat dalaman 450kV; Jenis anti-pencemaran altitud tinggi GYW2 sehingga 560kV.
- Jarak Rayapan: Jenis standard ≥16mm/kV; jenis anti-pencemaran sehingga ≥31mm/kV, sesuai untuk persekitaran yang keras seperti kawasan pantai, pencemaran industri, dan altitud tinggi.

4. Parameter Kestabilan Litar pintas

Peralatan ini mempamerkan prestasi kestabilan terma dan dinamik yang sangat baik. Untuk spesifikasi 300-600A, Arus kestabilan terma jangka pendek boleh mencapai 31.5-45kA, dan arus kestabilan dinamik boleh mencapai 80-115kA, mampu menahan lonjakan arus litar pintas serta-merta dan mencegah kerosakan peralatan.

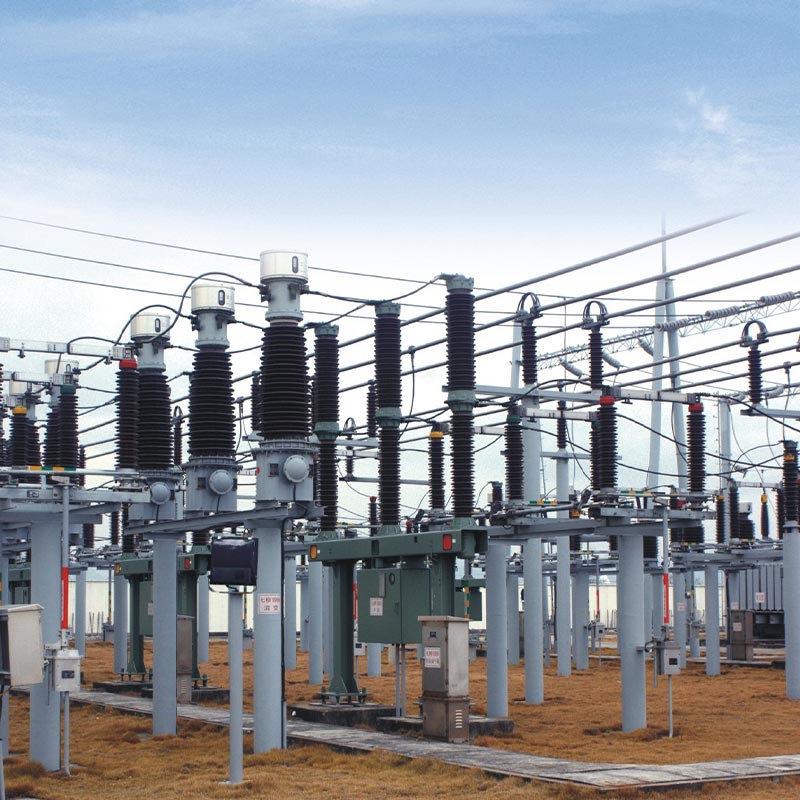

Kes Aplikasi Dunia Nyata

Pengubah Arus Luar Usune LB6-110kV telah berjaya digunakan pada naik taraf pencawang grid kuasa 110kV projek di Timur China, menggantikan peralatan usang dan menyelesaikan masalah seperti ketepatan yang rendah, cuaca buruk rintangan, dan penyelenggaraan yang kerap.

Projek ini terletak di taman perindustrian pinggir bandar, kawasan yang dicirikan oleh kelembapan sepanjang tahun dan sedikit pencemaran industri, membekalkan kuasa kepada berbilang syarikat pembuatan. Projek ini memilih LB6-110kV GYW model altitud tinggi anti-pencemaran (kombinasi ketepatan 2×300/5A, 5P30/5P30/0.5S/0.2S). Selepas lebih dua tahun operasi yang stabil, belitan berketepatan tinggi 0.2S/0.5S memastikan pemeteran yang tepat untuk pengguna industri, sementara belitan berbilang perlindungan membolehkan tindak balas pantas kepada turun naik grid dan kerosakan litar pintas kecil, mencapai sifar perjalanan palsu dan sifar kegagalan untuk tersandung. Struktur tertutup sepenuhnya dengan berkesan menahan kelembapan dan bahan cemar kakisan, tanpa kebocoran minyak atau isu penuaan penebat, mengurangkan beban kerja penyelenggaraan seterusnya lebih daripada 60%, mengesahkan sepenuhnya kestabilan dan kebolehpercayaan produk dalam keadaan operasi yang teruk.

LB 6 - 110 kV penampilan dan dimensi pemasangan

Rujukan Projek

Projek Pelancaran Roket Cas-angkasa

Laporan Ujian

Soalan Lazim

S1: Bagaimana untuk menukar antara nisbah dwi arus di tapak?

Tiada pembongkaran peralatan diperlukan. Hanya konfigurasi pendawaian penyambung luaran pada minyak atas konservator memerlukan pelarasan. Sambungan siri belitan primer ialah nisbah asas a/c; sambungan selari menghasilkan dua kali ganda nisbah arus primer 2*a/c. Peralatan dihantar secara selari secara lalai; ikut sahaja gambarajah pendawaian untuk pensuisan pantas tanpa menjejaskan penebat atau jangka hayat peralatan.

S2: Senario manakah yang sesuai untuk model penebat dan anti-pencemaran yang berbeza?

Jenis standard (≥16mm/kV) sesuai untuk kawasan dataran dengan persekitaran yang baik di bawah 1000m; W jenis anti-pencemaran (≥20mm/kV) sesuai untuk senario pencemaran industri bandar dan am; Jenis anti-pencemaran altitud tinggi GYW (≥25mm/kV) sesuai untuk kawasan altitud tinggi di bawah 4000m; Jenis dipertingkatkan GYW2 (≥31mm/kV) direka bentuk untuk ekstrem keadaan seperti semburan garam pantai, pencemaran industri berat, dan altitud ultra tinggi, menawarkan lebih kuat prestasi anti-penuaan penebat.

S3: Apakah pertimbangan penyelenggaraan teras untuk Transformer Arus Luaran?

Pertama, operasi litar terbuka sekunder adalah dilarang sama sekali untuk mengelakkan risiko aruhan voltan tinggi. Kedua, yang struktur tertutup tidak boleh dibongkar sewenang-wenangnya; operasi tanpa penyelenggaraan boleh dilakukan dalam keadaan normal syarat. Ketiga, kehilangan dielektrik dan rintangan penebat harus diuji setiap tahun, dan datanya mestilah pada asasnya konsisten dengan nilai kilang. Keempat, paras minyak hendaklah diperiksa mengikut musim, dan memenuhi syarat minyak transformer perlu ditambah dengan segera apabila paras minyak rendah.

Kelebihan dan Ringkasan Produk

Pengubah Arus Luaran Usune LB6 siri 110kV/126kV, dengan reka bentuk piawai, prestasi yang stabil dan kebolehsuaian persekitaran yang kuat, menyelesaikan titik kesakitan peralatan tradisional seperti mudah terdedah kepada kelembapan, penuaan minyak yang mudah, dan keupayaan anti-kotoran yang lemah. Nisbah fleksibel dan kombinasi ketepatan boleh memenuhi keperluan yang berbeza bagi pemeteran grid kuasa, perlindungan geganti dan pemantauan kuasa industri. Sebagai yang berkualiti tinggi peralatan voltan tinggi yang dihasilkan di kilang Cina yang bereputasi, ia menyediakan sangat boleh dipercayai, kos efektif, dan penyelesaian penyelenggaraan rendah untuk projek kuasa global, menjadikannya pembekal yang boleh dipercayai untuk syarikat grid kuasa dan kontraktor kejuruteraan.
