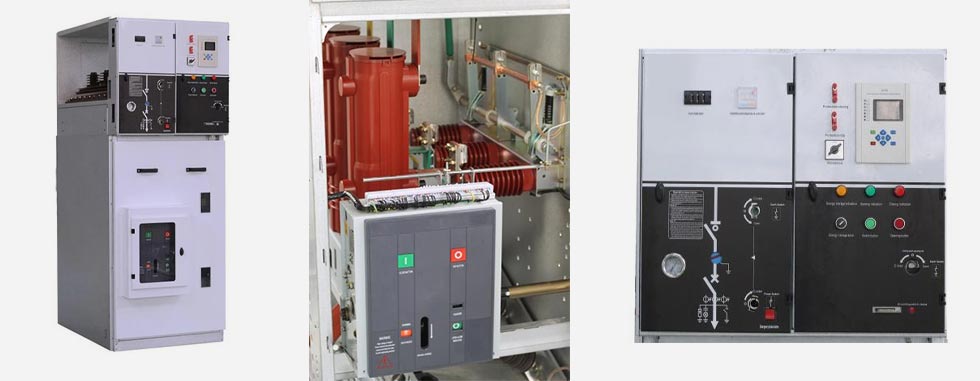

Unit Utama Gelang Dengan Pemutus Litar

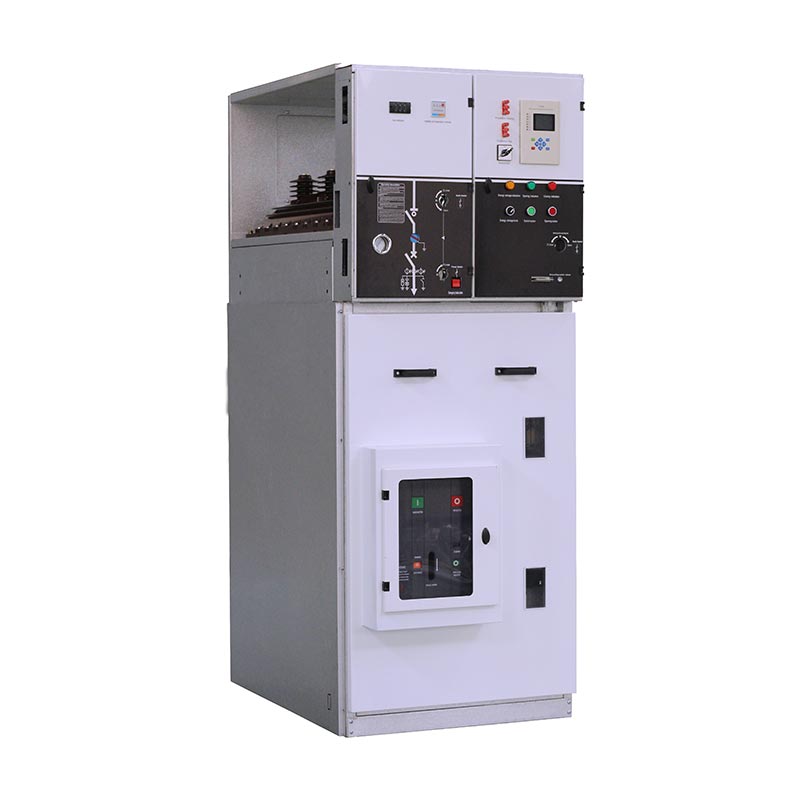

Unit Utama Cincin siri USUNE XGN15 Dengan Pemutus Litar ialah alat suis yang padat, berskala, tertutup logam direka untuk automasi pengagihan kuasa. Keseluruhan kabinet menggunakan teknologi penebat udara, mengimbangi keselamatan dan kekompakan, menjadikannya sesuai untuk pelbagai senario pemasangan ruang terkurung. Strukturnya yang ringkas dan operasi yang fleksibel mengurangkan dengan ketara pembinaan di tapak dan kesukaran penyelenggaraan seterusnya, meningkatkan pengagihan kuasa kecekapan operasi.

Sebagai pengilang profesional dengan pengalaman yang luas, USUNE memiliki R&D, pengeluaran dan pengeluaran yang lengkap ujian sistem. Produk siri XGN15 dihasilkan secara bebas di kilangnya sendiri, dengan setiap langkah daripada mentah bahan kepada produk siap dengan tegas mematuhi piawaian antarabangsa untuk memastikan kualiti produk yang konsisten dan stabil.

Konfigurasi Teras dan Kelebihan Teknikal

1.Tatarajah Suis Utama

Suis utama dalam siri ini, Unit Utama Cincin Dengan Pemutus Litar, ialah suis beban SF6 secara bebas dikeluarkan oleh USUNE, menawarkan kelebihan seperti hayat perkhidmatan yang panjang, prestasi yang stabil dan kos penyelenggaraan yang rendah. Ia juga boleh dilengkapi dengan pemutus litar vakum terkini mengikut keperluan pengguna, meningkatkan lagi kapasiti pecah peralatan dan tahap perlindungan, menyesuaikan diri dengan senario pengagihan kuasa yang berbeza.

2. Mod Operasi dan Tahap Automasi

Suis utama menyokong kedua-dua mod operasi manual dan elektrik untuk menyesuaikan diri dengan operasi di tapak yang berbeza keperluan. Ia boleh dilengkapi dengan peranti FTU dan RTU, dengan sempurna memenuhi keperluan "empat jauh" (remote kawalan, isyarat jauh, pengukuran jauh, dan pelarasan jauh) automasi pengagihan kuasa, menyedari pemantauan dan pengurusan pintar sistem pengagihan kuasa, dan meletakkan asas untuk bijak pandai menaik taraf grid kuasa.

3. Teknologi Termaju

Aplikasi Mengintegrasikan teknologi penderiaan termaju dan geganti perlindungan terkini, ia boleh memantau dengan tepat status operasi peralatan dalam masa nyata, bertindak balas dengan cepat kepada keadaan tidak normal, dan memastikan keselamatan kuasa sistem pengedaran dan peralatan. Mengguna pakai skim pemasangan yang ringan dan fleksibel mengurangkan pengangkutan dan kesukaran pemasangan, sambil memudahkan penyelenggaraan dan pengembangan kemudian, memenuhi kuasa yang sentiasa berubah keperluan pengedaran pasaran.

Permohonan

Unit Utama Cincin Dengan Pemutus Litar sesuai untuk sistem kuasa 50/60Hz, 12-36kV, dan digunakan secara meluas dalam perindustrian dan rangkaian gelang kabel kuasa awam dan terminal bekalan kuasa. Sebagai peralatan pengagihan kuasa profesional pembekal, USUNE telah mengoptimumkan reka bentuk produk, menjadikannya sangat sesuai untuk senario berikut:

- Pengagihan kuasa kediaman bandar, pencawang kecil, stesen pensuisan, dan pencawang pasang siap;
- Perusahaan perindustrian dan perlombongan, pusat membeli-belah, lapangan terbang, kereta bawah tanah dan tempat awam yang lain;
- Medan tenaga baharu seperti penjanaan kuasa angin;
- Kemudahan awam utama seperti hospital, stadium, kereta api dan terowong.

Di China, Unit Utama Cincin Dengan Pemutus Litar telah digunakan secara meluas dalam pelbagai grid kuasa bandar dan luar bandar pengubahsuaian projek, menerima pujian yang konsisten daripada pengguna untuk prestasi yang stabil dan kualiti yang boleh dipercayai.

Keadaan bekerja

- Ketinggian ≤1000mm
- Suhu ambien: 45℃~-35℃, perbezaan suhu maksimum ≤25℃
- Purata kelembapan relatif harian tidak melebihi 95%
- Purata kelembapan relatif bulanan tidak melebihi 90%
- Kapasiti seismik: keamatan seismik tidak melebihi 8 darjah
- Tiada getaran dan kejutan yang ganas, kebakaran, kakisan kimia, medan risiko letupan

Parameter Teknikal

Parameter konfigurasi kepungan

LBS masuk

Trafo melindungi

Pemeteran

Cbog w/.meter

Cb keluar

Struktur dan konfigurasi suis

Mekanisme operasi

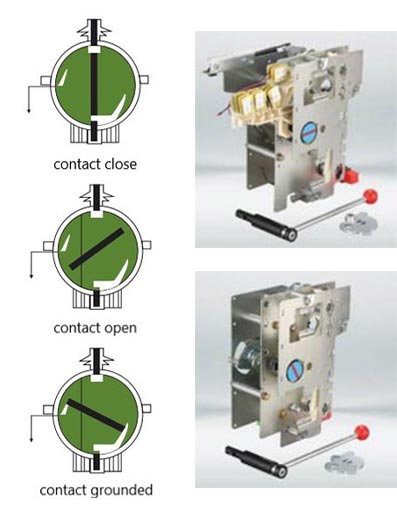

(1) Mekanisme operasi spring tunggal dua fungsi: jenis K

Fungsi pensuisan dikendalikan secara bebas dengan tuil atau motor.
Fungsi suis tanah membuka dan menutup secara bebas menggunakan tuil kendalian, dan tenaga pengendalian adalah disediakan oleh spring mampatan, yang dilepaskan untuk menutup atau memutuskan sambungan.

(2) Mekanisme pengendalian spring dwi fungsi ganda: Jenis A

Fungsi pensuisan dikendalikan secara bebas oleh tuil atau motor, dan tenaga kendalian disediakan oleh a spring mampatan, yang dilepaskan untuk menutup sesentuh. Operasi buka dan tutup bebas dengan butang (0) atau unit tersandung atau peranti tersandung shunt.
Fungsi suis tanah beroperasi secara bebas dengan tuil kendalian dan tenaga kendalian disediakan oleh a spring mampatan, yang dilepaskan untuk menutup atau memutuskan sambungan.

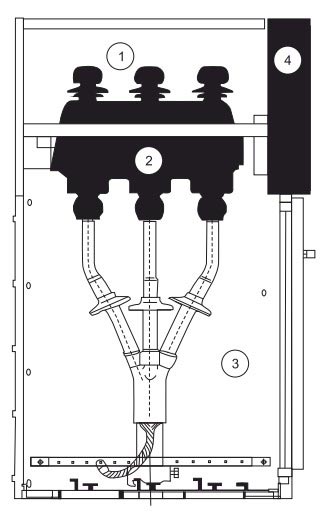

① Bilik busbar
② Suis utama
③ Bilik kabel
④ Mekanisme operasi, mekanisme saling kunci dan bilik kawalan tekanan rendah

Seluruh kabinet suis boleh dibahagikan kepada dua unit atas dan bawah, termasuk unit atas kabinet yang bilik bas, suis beban, bilik mekanisme operasi dan bilik voltan rendah, dan unit bawah dipisahkan daripada kabel bilik. Keseluruhan unit atas boleh diganti.

◇ Bilik busbar

Bilik busbar disusun di bahagian atas kabinet. Di dalam bilik busbar, busbar utama disambungkan bersama-sama dan berjalan melalui seluruh baris gear suis.

◇ suis pemutus beban

Bilik suis dilengkapi dengan suis beban sulfur heksafluorida jenis SFG. Cangkang suis beban dibuat daripada resin epoksi dituangkan, diisi dengan gas sulfur heksafluorida (SF6) sebagai medium penebat, dan cangkerang disediakan dengan lubang pemerhatian. Bilik suis boleh dilengkapi dengan meter ketumpatan gas SF6 atau ketumpatan gas dengan sentuhan penggera mengikut keperluan pelanggan.

◇ Bilik kabel

Kabinet suis beban mempunyai bilik kabel yang luas, yang digunakan terutamanya untuk sambungan kabel, supaya teras tunggal atau kabel tiga teras boleh disambungkan menggunakan kepala kabel tanpa pelindung yang paling mudah, dan ruang yang mencukupi juga boleh menampung penangkap kilat, pengubah arus, suis tanah bawah dan komponen lain. Mengikut reka bentuk standard, yang pintu kabinet mempunyai tingkap pemerhatian dan peranti kunci keselamatan. Plat bawah bilik kabel dengan penutup pengedap dan pengapit kabel saiz yang sesuai dengan pendakap sokongan. Plat bawah bilik kabel dan bingkai pintu boleh ditanggalkan memudahkan pemasangan kabel.

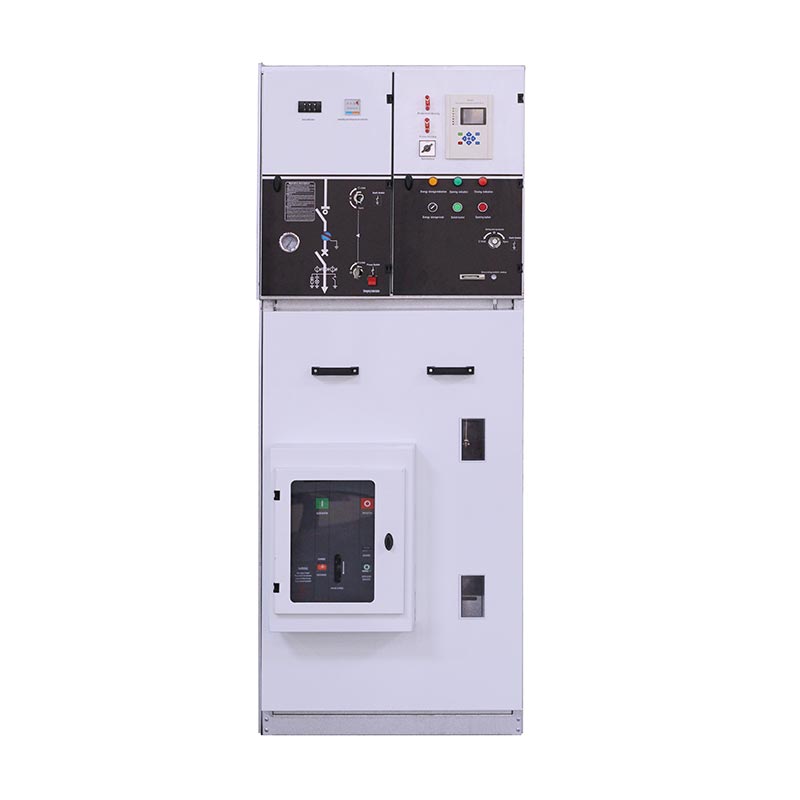

◇ Mekanisme operasi, mekanisme saling kunci dan bilik kawalan tekanan rendah

Bilik mekanisme saling berkunci juga bertindak sebagai panel kawalan. Bilik voltan rendah dilengkapi dengan pengendalian spring mekanisme dengan penunjuk kedudukan dan peranti saling mengunci mekanikal, dan juga boleh dilengkapi dengan tambahan sesentuh, gegelung trip, mekanisme perjalanan kecemasan, paparan langsung kapasitif, kunci kekunci dan peranti pengendalian elektrik. Pada pada masa yang sama, ruang kebuk tekanan rendah juga boleh dilengkapi dengan gelung kawalan, meter dan geganti pelindung, dan kabinet 750mm lebar mempunyai dua ruang tekanan rendah yang sama untuk lebih banyak aksesori.

Kabinet rangkaian cincin yang dilengkapi dengan pemutus litar digunakan terutamanya sebagai bekalan kuasa utama dalam rangkaian cincin sistem bekalan kuasa, kabinet talian masuk bekalan kuasa siap sedia dan kabinet bahagian tengah dwi sistem bekalan kuasa.

◎ Kabinet cincin modul XGN15 V termasuk:

(1) Pemutus litar vakum
(2) Pemutus litar heksafluorida sulfur
(3) Mekanisme dan interlock
(4) Suis pembumian

◎ Kaedah pemasangan

Depan tetap, sisi/sisi dipasang tetap

◎ Struktur utama

(1) Dari atas ke bawah, bilik instrumen, bilik bas, bilik suis beban (pengasingan), bilik pemutus litar, kabel bilik.
(2) CT, PT, penangkap kilat, suis pembumian dan peranti perlindungan geganti boleh dikonfigurasikan mengikut pengguna keperluan.
(3) Pemutus litar dan suis beban (pengasingan) boleh disambungkan.

Penerangan operasi

1. Operasi pemegang: Berdiri di hadapan suis, pegang bahagian atas pemegang dan tolak ke hadapan, yang lain tangan memegang hujung pemegang untuk berputar.
2.Pastikan pintu kabinet telah ditutup dengan betul sebelum bekalan kuasa atau diasingkan ke pembumian.
3.Tolok tekanan suis mesti diperiksa sebelum dihidupkan dan dimatikan.

Hidupkan kuasa

1. Sahkan bahawa pintu kabinet ditutup. Masukkan pemegang ke dalam lubang operasi atas dan putar lawan jam 180°sehingga mendengar suara brek pemisah. Penunjuk pusat panel berada dalam kedudukan; pintu bawah ialah tertutup dan suis pembumian dimatikan.

2. Masukkan pemegang operasi ke dalam lubang operasi yang lebih rendah dan putar mengikut arah jam 180° sehingga mendengar penutupan suara; penunjuk pusat panel berada dalam kedudukan D; suis akan dihidupkan, dan kemudian operasi bekalan kuasa dihidupkan selesai.

Matikan kuasa

1. Matikan: Masukkan pemegang operasi ke dalam lubang operasi yang lebih rendah dan putar mengikut arah jam 180° sehingga mendengar yang suara brek memisahkan (Butang guna terus jika ada butang); bahagian tengah panel berada dalam kedudukan, kemudian suis akan dimatikan.

2.Periksa sama ada paparan langsung keluar untuk memastikan bilik kabel adalah neutral elektrik;masukkan operasi mengendalikan ke dalam lubang operasi atas dan putar mengikut arah jam 180° sehingga mendengar suara penutup; penunjuk pusat panel berada dalam kedudukan dan pintu bawah dibuka; suis pembumian ditutup dan kemudian gangguan kuasa operasi selesai.

Pengangkutan dan penyimpanan

Apabila kabinet suis dipasang pada plat bawah, ia boleh digunakan dengan forklift. Apabila ia tidak ditetapkan pada bawah plat, kabinet suis harus dinaikkan atau dibawa secara keseluruhan, tetapi ia harus diangkut secara menegak di mana-mana masa dan tidak boleh diterbalikkan untuk mengelakkan kerosakan pada komponen dalam kabinet. Alat suis (walaupun dengan bahagian luar pembungkusan) tidak boleh disimpan di luar untuk masa yang lama.

Penyelenggaraan

◇ Kabinet cincin adalah bebas penyelenggaraan selama tiga tahun dalam keadaan biasa.

◇ Mekanisme operasi spring tunggal dan dua spring bagi suis beban adalah bebas penyelenggaraan dan tidak memerlukan sebarang pelinciran.

◇ Peranti perlindungan geganti hendaklah diperiksa mengikut keperluan pengeluar sebelum dimasukkan ke dalam operasi.

◇ Kitaran penyelenggaraan kabinet rangkaian cincin biasanya sekali setahun, dan langkah penyelenggaraan khusus hendaklah dilaksanakan seperti berikut:

(1) Ketatkan semua sambungan elektrik (bas utama, suis, kabel, instrumen pemeteran) mengikut keperluan arahan pemasangan.
(2) Vakum semua komponen (suis utama, suis tambahan, mekanisme perjalanan, motor, dll.) dan menjalankan penampilan pemeriksaan.
(3) Lakukan satu operasi penutupan/pembukaan pada semua suis, termasuk suis pembumian.
(4) Hidupkan bekalan kuasa kawalan tambahan (jangan berikan isyarat kawalan jauh) untuk urutan elektrik operasi.

Tempah barang

Dokumen dan lampiran berikut akan diserahkan bersama kabinet apabila kabinet suis meninggalkan kilang:

◇ Sijil kelayakan produk
◇ Arahan penggunaan produk
◇ Data reka bentuk kejuruteraan produk
◇ Tukar aksesori kabinet:
◇ Setiap kombinasi pelekap dilengkapi dengan pemegang kendalian suis beban.

Pengguna harus memberikan maklumat berikut semasa memesan produk:

◇ Skim pendawaian litar utama dan keperluan teknikal khas
◇ Pelan pemasangan suis.
◇ Tukar spesifikasi model komponen kabinet dan gelung tambahan, rajah skema gelung kawalan (jika perlu)
◇ Permintaan khas lain untuk maklumat bertulis.
