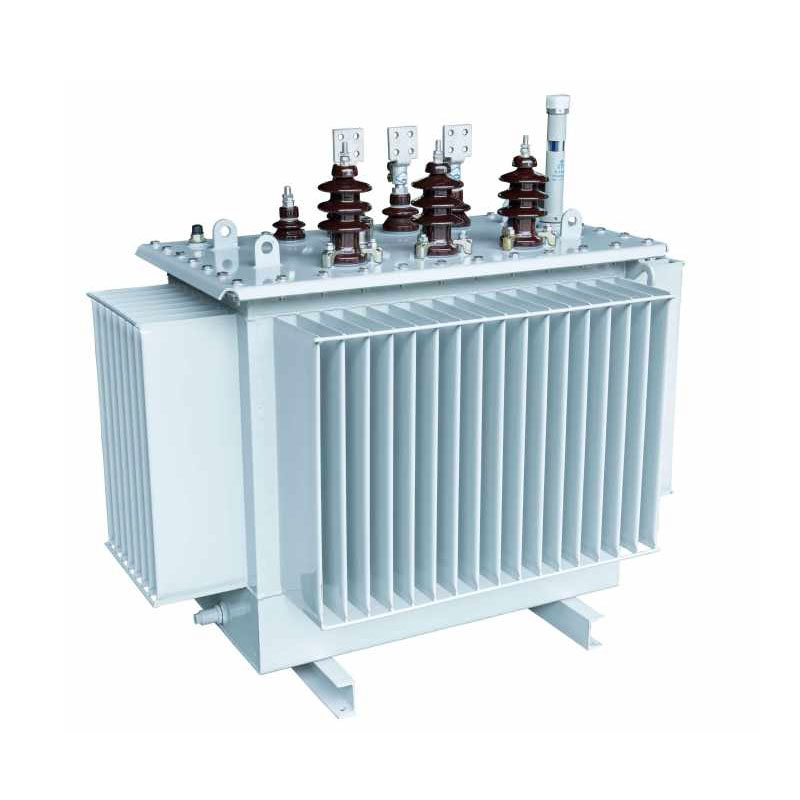

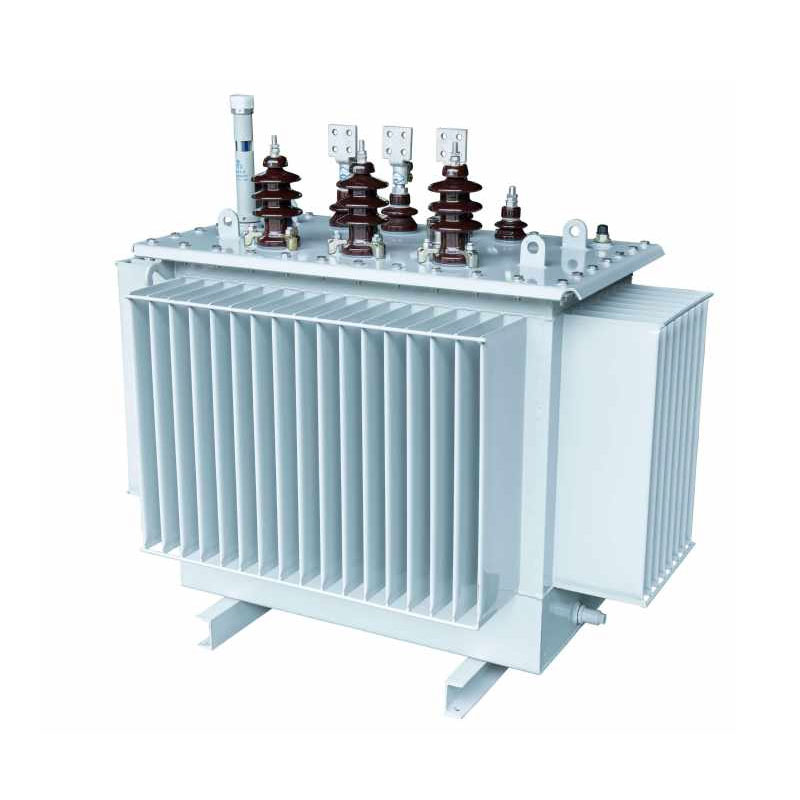

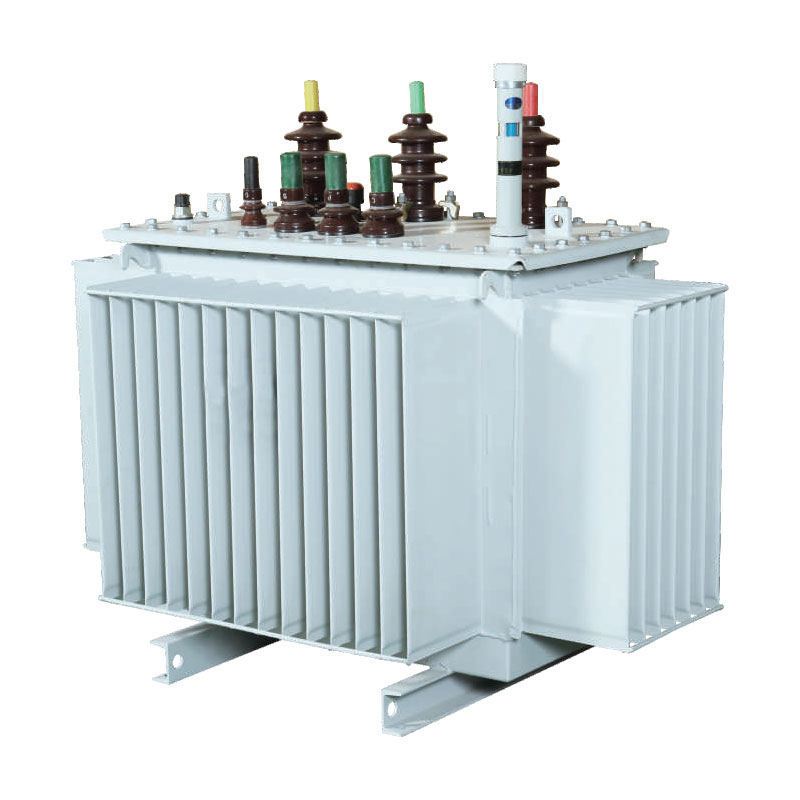

Transformer Agihan Terrendam Cecair 2500KVA

Dioptimumkan untuk aplikasi pengedaran voltan sederhana 10kV, 20kV dan 36kV, pengedaran terendam cecair Usune 2500kVA transformer berbeza daripada model teras bertindan tradisional dengan menggunakan struktur teras luka 3D segi tiga sama sisi, menghasilkan sistem litar magnetik yang lebih cekap. Reka bentuk mencapai litar magnet tanpa celah dengan sama dan panjang laluan minimum merentasi ketiga-tiga fasa, dengan ketara mengurangkan kehilangan tanpa beban dan bunyi operasi sambil memastikan imbangan tiga fasa berketepatan tinggi dan penindasan harmonik ketiga. Digabungkan dengan penebat tenggelam minyak matang teknologi dan reka bentuk anti-karat gred industri, transformer menyesuaikan diri dengan keadaan operasi yang kompleks dan sepenuhnya memenuhi keperluan standardisasi grid pintar moden.

Dikilangkan dan diuji mengikut ketat piawaian industri, transformer ini sesuai untuk naik taraf grid di kawasan bandar dan luar bandar serta bekalan kuasa untuk perusahaan perindustrian dan perlombongan. Mereka berintegrasi dengan lancar dengan gabungan transformer dan pencawang pasang siap, menawarkan fleksibiliti aplikasi yang kukuh dan operasi yang tinggi kestabilan.

Ciri Struktur Teras dan Kelebihan Teknikal

1. Struktur Teras Dioptimumkan: Kehilangan Rendah dan Bunyi Rendah

Teras menggunakan kebolehtelapan tinggi, kepingan keluli silikon berorientasikan biji histeresis rendah. Ini adalah potongan ketepatan menggunakan peralatan potong silang GEORG Jerman dan dipasang melalui proses sambungan lancar 45°. Helaian disusun ke membentuk keratan rentas bulat berbilang langkah, menghapuskan sepenuhnya kebocoran magnet dan kehilangan jurang udara. ini berkesan mengurangkan penggunaan kuasa tanpa beban dan bunyi operasi, memastikan kestabilan litar magnet jangka panjang dan prestasi yang konsisten.

2. Reka bentuk gegelung berkekuatan tinggi dengan rintangan litar pintas yang sangat baik

Transformer pengedaran terendam cecair 2500kVA menampilkan konfigurasi gegelung yang berbeza: voltan tinggi gegelung menggunakan struktur silinder, manakala gegelung voltan rendah menawarkan pilihan antara silinder dan jenis foil struktur. Reka bentuk ini meningkatkan dengan ketara ketahanan peralatan terhadap kesan litar pintas dan mekanikal kestabilan, berkesan menghalang ubah bentuk gegelung atau kerosakan yang disebabkan oleh litar pintas grid secara tiba-tiba. Selain itu, ia mengoptimumkan pengagihan medan magnet, memastikan operasi litar magnet yang lebih cekap dan kuasa keseluruhan yang lebih tinggi kecekapan penghantaran.

3. Tangki gred industri menawarkan ketahanan dan serba boleh yang tinggi

Tangki itu dibina daripada kepingan keluli tergelek sejuk berketepatan tinggi, yang direka pada beralun GEORG khusus barisan pengeluaran tangki. Permukaan selesai dengan salutan anti-karat gred petrokimia yang tahan minyak, kimia, dan pengoksidaan, menjadikannya sesuai untuk persekitaran industri yang keras dan keadaan operasi luar. The struktur beralun menyediakan pelesapan haba yang cekap sambil menampung pengembangan dan pengecutan haba minyak penebat semasa operasi. Reka bentuk tertutup sepenuhnya mengasingkan unit daripada udara, dengan ketara memperlahankan penuaan minyak penebat dan memanjangkan hayat perkhidmatan keseluruhan peralatan.

4. Struktur penebat Kelas A memastikan operasi yang selamat dan stabil

Peralatan ini menggunakan sistem penebat Kelas A dengan susunan gegelung voltan tinggi dan rendah sepusat; yang Jurang antara gegelung menggunakan struktur yang menggabungkan lengan papan kertas dengan halangan jurang minyak yang kecil. Ini berlapis reka bentuk penebat mengagihkan tekanan medan elektrik secara sama rata dan meningkatkan kekuatan penebat keseluruhan, dengan berkesan mencegah kerosakan penebat dan kerosakan nyahcas, dengan itu memastikan operasi yang selamat dan jangka panjang di bawah kedua-dua penarafan dan keadaan beban separa.

Jenis Produk

Pemuliharaan Tenaga dan Faedah Ekonomi

Pengubah pengedaran terendam cecair Usune 2500kVA menawarkan kelebihan penjimatan tenaga yang ketara, dengan berkesan mengurangkan kedua-dua kos operasi dan pelepasan karbon untuk perusahaan. Formula pengiraan faedah teras di bawah membenarkan untuk kuantifikasi tepat nilai ekonomi dan alam sekitar:

1.Formula Kos Elektrik Tahunan: Kos Elektrik Tahunan (CNY/tahun) = [Kehilangan Tanpa Beban (kW) + Kehilangan Beban (kW) × (Purata Faktor Beban)²] × 365 hari × 24 jam × Harga Elektrik
2. Formula Pelepasan Karbon: Pelepasan CO₂ Tahunan = [Kehilangan Tanpa Beban (kW) + Kehilangan Beban (kW) × (Faktor Beban Purata)²] × 365 hari × 24 jam × Faktor Pelepasan Karbon (kg-CO₂/kWj)

Berbanding dengan transformer tradisional dengan kapasiti yang sama, produk ini mempunyai kehilangan tanpa beban dan beban yang lebih rendah. Operasi jangka panjang secara berterusan mengurangkan kos elektrik dan mengurangkan pelepasan karbon, sejajar dengan "Dual Carbon" dasar dan piawaian pengeluaran hijau korporat sambil memberikan faedah ekonomi dan alam sekitar yang luar biasa.

Parameter Teknikal

Transformer pengedaran terendam minyak tiga fasa 10kV S11 siri

Nota: Untuk transfomer dengan kapasiti terkadar 500 kVA dan ke bawah, kehilangan beban di atas tanjakan dalam jadual adalah terpakai kepada Dyn11 kumpulan sambungan, dan kehilangan beban di bawah tanjakan terpakai kepada kumpulan sambungan Yyn0.

10kV S13 siri tiga fasa ol-pengubah agihan tenggelam

Transformer pengedaran terendam minyak tiga fasa 10kV S14 siri

Rujukan Projek

Projek Pelancaran Roket Cas-angkasa

Laporan Ujian

Kes Aplikasi Dunia Sebenar

Pada tahun 2025, lapan pengubah pengedaran terendam cecair Usune 2500kVA 10kV telah berjaya digunakan dalam kunci projek pengubahsuaian grid bandar-luar bandar di Shouguang, Shandong. Unit-unit ini membekalkan kuasa kepada rumah hijau pertanian moden, taman perindustrian dan kawasan kediaman—aplikasi yang memerlukan piawaian yang ketat untuk kestabilan peralatan, tenaga kecekapan, dan kesesuaian persekitaran.

Selepas pentauliahan, unit pencawang pasang siap beroperasi dengan stabil sepanjang tahun tanpa kegagalan. Bunyi operasi yang diukur kekal di bawah 55dB, ketidakseimbangan tiga fasa kurang daripada 1%, dan penindasan harmonik ketiga prestasi adalah cemerlang. Berbanding dengan transformer legasi yang mereka gantikan, projek itu mencapai pengurangan 17.8% dalam jumlah kerugian dan menjimatkan lebih CNY 260,000 dalam kos elektrik tahunan. Reka bentuk tangki yang tertutup sepenuhnya menghapuskan masalah berkaitan dengan penuaan minyak penebat dan kebocoran; prestasi tahunan sifar kegagalan mengesahkan sepenuhnya kestabilan produk dan kelebihan penjimatan tenaga dalam persekitaran grid bandar-luar bandar.

Soalan Lazim

S1: Apakah tahap voltan dan senario aplikasi yang dilakukan oleh pengubah pengagihan cecair rendam Usune 2500kVA sokongan?

Barisan produk meliputi tahap voltan sederhana 10kV, 20kV dan 36kV, menjadikannya sesuai untuk grid bandar-luar bandar pengubahsuaian, perusahaan perindustrian dan perlombongan, taman komersial, dan senario bekalan kuasa kediaman. Pengoptimuman khusus telah dilaksanakan untuk gabungan transformer dan pencawang pasang siap, membolehkan mereka untuk memenuhi keperluan pemasangan dan operasi untuk persekitaran luar, keadaan perindustrian yang teruk, dan tapak pengedaran bandar yang padat.

S2: Apakah kelebihan teras produk ini berbanding dengan pengubah tradisional dengan kapasiti yang sama?

Terdapat tiga kelebihan teras: Pertama, ia menggunakan struktur teras luka tiga dimensi tanpa celah, menghasilkan kehilangan dan bunyi yang lebih rendah, serta bekalan kuasa tiga fasa yang lebih seimbang dan stabil. Kedua, gegelung yang dioptimumkan dan struktur tangki menyediakan litar pintas dan rintangan kakisan yang unggul, yang membawa kepada kadar kegagalan peralatan yang lebih rendah. Ketiga, reka bentuk tertutup sepenuhnya, terpencil udara melambatkan penuaan minyak penebat, memanjangkan hayat perkhidmatan lebih 20% berbanding peralatan tradisional dan mengurangkan kos operasi dan penyelenggaraan jangka panjang.

S3: Bagaimanakah faedah penjimatan tenaga dan pengurangan karbon daripada pengubah pengedaran terendam cecair 2500kVA ditunjukkan dalam operasi sebenar?

Produk ini meminimumkan kerugian operasi pada sumber melalui litar magnet yang dioptimumkan dan reka bentuk struktur; diukur tanpa beban dan kehilangan beban mengatasi prestasi peralatan tradisional yang memenuhi piawaian kebangsaan. berdasarkan penggunaan tenaga piawai dan formula pelepasan karbon, operasi jangka panjang secara konsisten merendahkan tenaga elektrik kos untuk perusahaan. Tambahan pula, pengurangan kehilangan tenaga secara langsung mengurangkan pelepasan karbon pada bahagian bekalan kuasa, memudahkan peningkatan hijau, rendah karbon untuk projek grid dan perusahaan pembuatan, dengan itu menyampaikan kedua-duanya nilai ekonomi dan alam sekitar.
