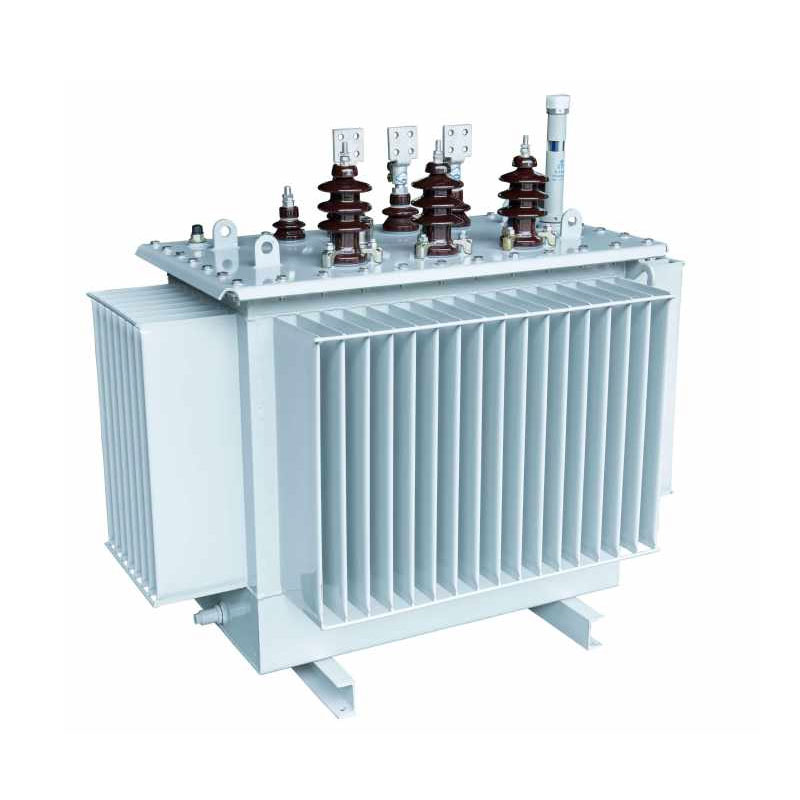

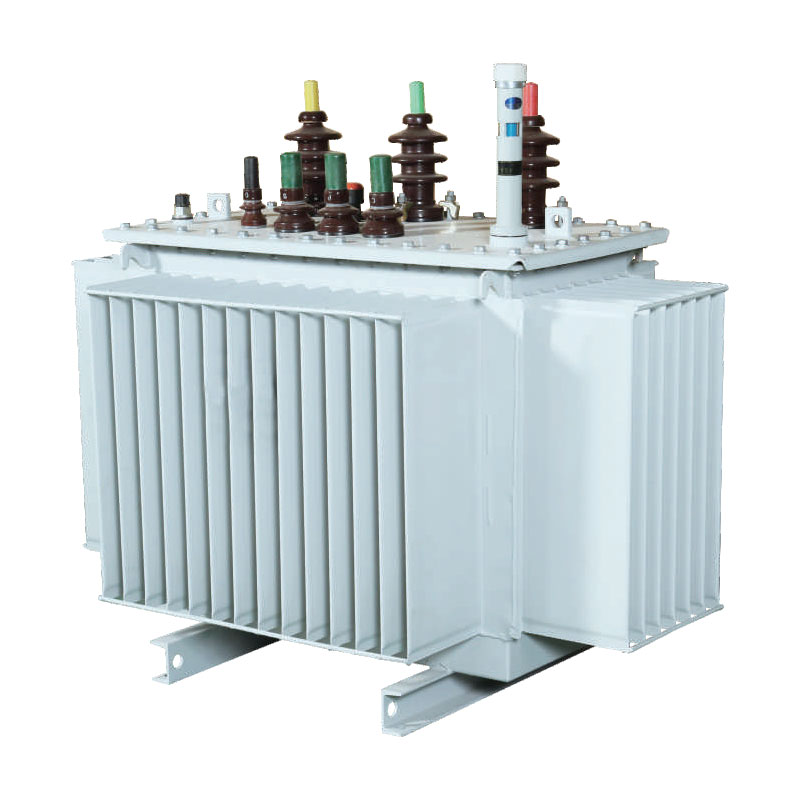

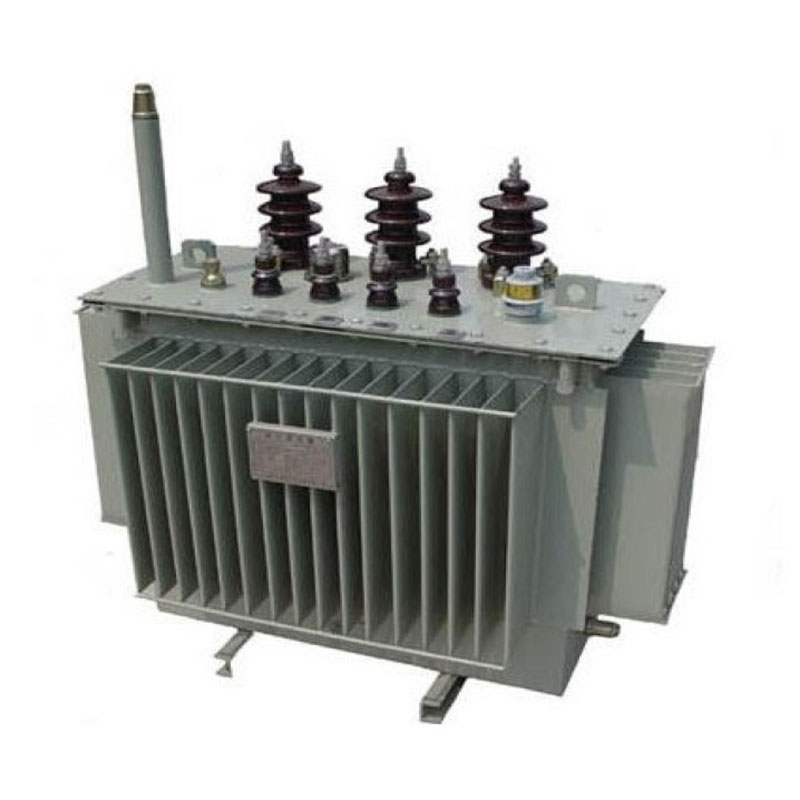

630kVA Minyak Rendam Penyejuk Sendiri Transformer

Transformer penyejukan diri tenggelam minyak 630kVA ini mewakili pengedaran berprestasi tinggi generasi baharu transformer. Terasnya menggunakan reka bentuk luka 3D berdasarkan konfigurasi segi tiga sama sisi, memastikan yang terpendek dan laluan magnetik yang sama panjang untuk ketiga-tiga fasa dengan jurang udara sifar, manakala keratan rentas lajur teras menghampiri bulatan. Berbanding dengan peralatan tradisional, ia berkesan mengurangkan kerugian dan bunyi bising, mencapai ketepatan imbangan tiga fasa, menindas harmonik ketiga, dan menawarkan prestasi elektrik yang dioptimumkan dengan ketara.

Menyokong tahap voltan 10kV, 20kV dan 36kV, unit ini menggunakan kaedah penyejukan diri tenggelam minyak yang tidak memerlukan peralatan penyejukan luaran, memastikan operasi dan penyelenggaraan yang mudah serta kebolehsuaian yang kuat untuk pelbagai kerja syarat. Ia digunakan secara meluas dalam grid bandar dan luar bandar, perusahaan perindustrian dan perlombongan, dan pencawang bersepadu aplikasi. Disokong oleh rantaian bekalan yang matang, Usune—pembekal peralatan kuasa yang boleh dipercayai—menyediakan standard, produk berkualiti tinggi dan perkhidmatan sokongan yang komprehensif kepada pelanggan global.

Ciri Struktur Teras dan Kelebihan Teknikal

1. Ketepatan Tinggi, Teras Kerugian Rendah

Terasnya dibina daripada kepingan keluli silikon berorientasikan bijirin kebolehtelapan tinggi, diproses menggunakan GEORG yang diimport peralatan pemotongan silang dan teknik penyambungan lancar 45° untuk menghapuskan jurang udara litar magnet sepenuhnya. The kepingan dibentuk menjadi keratan rentas bulat berbilang langkah, mengurangkan keengganan magnetik, tanpa beban dengan ketara. kerugian, dan bunyi operasi. Reka bentuk ini menyelesaikan isu-isu biasa kepada transformer tradisional—seperti tiga fasa ketidakseimbangan dan kerugian yang tinggi—dengan itu memastikan operasi jangka panjang, penggunaan rendah.

2. Struktur Gegelung Kekuatan Tinggi, Tahan Hentaman

Penggulungan voltan tinggi menggunakan struktur silinder, manakala penggulungan voltan rendah menawarkan pilihan antara konfigurasi silinder dan foil untuk disesuaikan dengan keadaan operasi tertentu. Reka bentuk ini mengoptimumkan fluks magnet pengedaran, dengan berkesan meningkatkan rintangan peralatan terhadap litar pintas dan lonjakan kilat semasa mengelakkan terlalu panas setempat. Ia memastikan kestabilan operasi yang unggul dan rintangan gangguan, menjadikannya sesuai untuk persekitaran yang kompleks seperti tapak perindustrian dan grid kuasa luar.

3. Tangki Minyak Beralun Tahan Karat, Tahan Lama

Tangki ini dihasilkan daripada keluli gelek sejuk ketepatan menggunakan barisan pengeluaran tangki beralun khusus dan mempunyai salutan permukaan anti-karat, membolehkannya menahan keadaan yang teruk seperti pendedahan minyak dan kakisan kimia. Reka bentuk beralun menggabungkan pelesapan haba yang cekap dengan ubah bentuk penyesuaian keupayaan; ia menampung pengembangan haba dan pengecutan minyak penebat, mengekalkan udara yang lengkap mengelak untuk melambatkan penuaan minyak, dan memanjangkan hayat perkhidmatan peralatan dengan ketara.

4. Struktur Penebat Keselamatan Tinggi

Transformer disejukkan sendiri rendam minyak 630kVA menggunakan struktur penebat Kelas A dengan sepusat tinggi dan belitan voltan rendah. Penebat antara gegelung menggunakan reka bentuk komposit—menggabungkan lengan papan kertas dengan kecil jurang minyak—untuk memastikan kekuatan dielektrik yang tinggi dan prestasi pengedap yang sangat baik. Reka bentuk ini mengurangkan dengan berkesan risiko keselamatan seperti kebocoran, litar pintas, dan kerosakan penebat, menyokong operasi berterusan 24 jam, dan mematuhi piawaian keselamatan kuasa negara.

Jenis Produk

Pemuliharaan Tenaga dan Analisis Faedah Ekonomi

Transformer penyejukan diri yang disejukkan minyak 630kVA menawarkan keupayaan penjimatan tenaga dan pengurangan karbon yang luar biasa. Formula piawai membolehkan pengiraan tepat kos elektrik tahunan dan pelepasan karbon, menyediakan sokongan dipacu data untuk peningkatan kecekapan tenaga korporat dan pengurusan kos. Rumus teras adalah seperti berikut:

1. Formula kos elektrik tahunan: Kos Elektrik Tahunan (CNY/tahun) = [Kehilangan Tanpa Beban (kW) + Kehilangan Beban (kW) × (Purata Faktor Beban)²] × 365 × 24 × Harga Elektrik
2. Formula pelepasan CO₂ Tahunan: Pelepasan Karbon Tahunan (kg) = [Kehilangan Tanpa Beban (kW) + Kehilangan Beban (kW) × (Beban Purata Faktor)²] × 365 × 24 × Faktor Pelepasan Karbon (kg-CO₂/kWj)

Berbanding dengan transformer tradisional yang lapuk, produk ini menampilkan kehilangan tanpa beban dan beban yang lebih rendah, dengan ketara mengurangkan kos elektrik dan pelepasan karbon selaras dengan dasar peningkatan kuasa hijau. Ia menawarkan tinggi keberkesanan kos untuk operasi jangka panjang dan tempoh bayaran balik yang singkat, memberikan nilai ekonomi dan alam sekitar.

Parameter Teknikal

Transformer pengedaran terendam minyak tiga fasa 10kV S11 siri

Nota: Untuk transfomer dengan kapasiti terkadar 500 kVA dan ke bawah, kehilangan beban di atas tanjakan dalam jadual adalah terpakai kepada Dyn11 kumpulan sambungan, dan kehilangan beban di bawah tanjakan terpakai kepada kumpulan sambungan Yyn0.

10kV S13 siri tiga fasa ol-pengubah agihan tenggelam

Transformer pengedaran terendam minyak tiga fasa 10kV S14 siri

Rujukan Projek

Projek Pelancaran Roket Cas-angkasa

Laporan Ujian

Kes Aplikasi Dunia Sebenar

1. Projek Naik Taraf Grid Bandar dan Luar Bandar

Dalam projek menaik taraf grid luar bandar di Zhejiang, peralatan lapuk yang mengalami kerugian tinggi telah diganti secara berkelompok. Menangani isu seperti turun naik beban yang ketara, ketidakseimbangan tiga fasa dan harmonik yang berlebihan, ini produk—memanfaatkan kelebihan teras luka 3D untuk penstabilan voltan dan keseimbangan—diperbaiki secara asasnya kualiti bekalan kuasa. Pengukuran medan menunjukkan pengurangan lebih 30% dalam kehilangan tanpa beban seunit dan penurunan 40% dalam kadar kegagalan bekalan kuasa untuk kawasan pengagihan. Unit ini sangat sesuai untuk operasi luar bandar yang kompleks keadaan, memudahkan peningkatan grid cekap tenaga.

2. Projek Stesen Mengecas Lori Tugas Berat

Stesen pengecasan trak tugas berat di Suzhou menggunakan beberapa unit model pengubah ini untuk menyokong operasi yang melibatkan permulaan/penghentian cerucuk pengecas yang kerap dan perubahan beban secara tiba-tiba. Dengan haba yang sangat baik prestasi pelesapan (penyejukan diri terendam minyak), pengubah mengekalkan gegelung yang stabil dan boleh dikawal suhu semasa operasi beban penuh tanpa perjalanan berkaitan terlalu panas. Ini memastikan 24 jam tidak terganggu operasi stesen, dengan berkesan mengurangkan kos yang berkaitan dengan penyelenggaraan dan masa henti.

Soalan Lazim

S1: Apakah tahap voltan dan senario aplikasi yang serasi dengan minyak Usune 630kVA yang disejukkan sendiri pengubah?

Produk ini menyokong semua penilaian voltan tinggi arus perdana (10kV, 20kV, dan 36kV) dan sesuai untuk aplikasi seperti naik taraf grid bandar dan luar bandar, pengagihan kuasa perindustrian dan perlombongan, stesen pengecasan, dan pencawang pasang siap atau modular. Ia mempunyai reka bentuk penyejukan diri tanpa kipas dan direndam minyak sesuai untuk luaran pemasangan; ia tahan kepada keterlaluan suhu, habuk dan kakisan ringan, menawarkan kebolehsuaian yang luar biasa kepada pelbagai keadaan operasi.

S2: Apakah kelebihan khusus penjimatan tenaga pengubah ini, dan bagaimanakah ia mengurangkan kos?

Ciri penjimatan tenaga teras produk ialah struktur teras luka tanpa celah 3D, yang merendahkan magnet dengan ketara. kehilangan litar, tanpa beban dan beban, sambil mengurangkan kerugian berkaitan harmonik dan haba dengan berkesan. Di bawah standard keadaan operasi, ia mengurangkan penggunaan tenaga keseluruhan sebanyak 20%–30% berbanding peralatan konvensional kapasiti yang sama. Ini membawa kepada penjimatan yang ketara dalam kos elektrik tahunan dan pengurangan pelepasan karbon, penjajaran dengan dasar tenaga hijau dan menyampaikan faedah ekonomi jangka panjang yang luar biasa.

S3: Apakah kelebihan berkenaan hayat perkhidmatan peralatan dan operasi dan penyelenggaraan (O&M) harian?

Peralatan ini menggunakan tangki minyak beralun terpencil dan bahan penebat anti-karat Kelas A, yang melambatkan penuaan minyak dan unit itu sendiri dengan ketara, menyebabkan hayat perkhidmatan lebih lama daripada standard transformer. Ia mempunyai kadar kegagalan yang rendah dan rintangan yang kuat terhadap kejutan dan gangguan. Penyelenggaraan rutin hanya memerlukan pemeriksaan berkala paras minyak dan status penebat, menjadikan O&M mudah dan kos efektif—ideal untuk senario yang memerlukan operasi jangka panjang tanpa gangguan.
