Dengan pembangunan berterusan sistem kuasa industri, loji kuasa dan kemudahan elektrik memerlukan penyelesaian yang lebih selamat dan boleh dipercayai untuk pengasingan kuasa semasa penyelenggaraan peralatan.Suis pemutus voltan tinggimemainkan peranan penting dalam memastikan keselamatan elektrik dengan menyediakan pengasingan yang boleh dipercayai dan meningkatkan kecekapan penyelenggaraan.

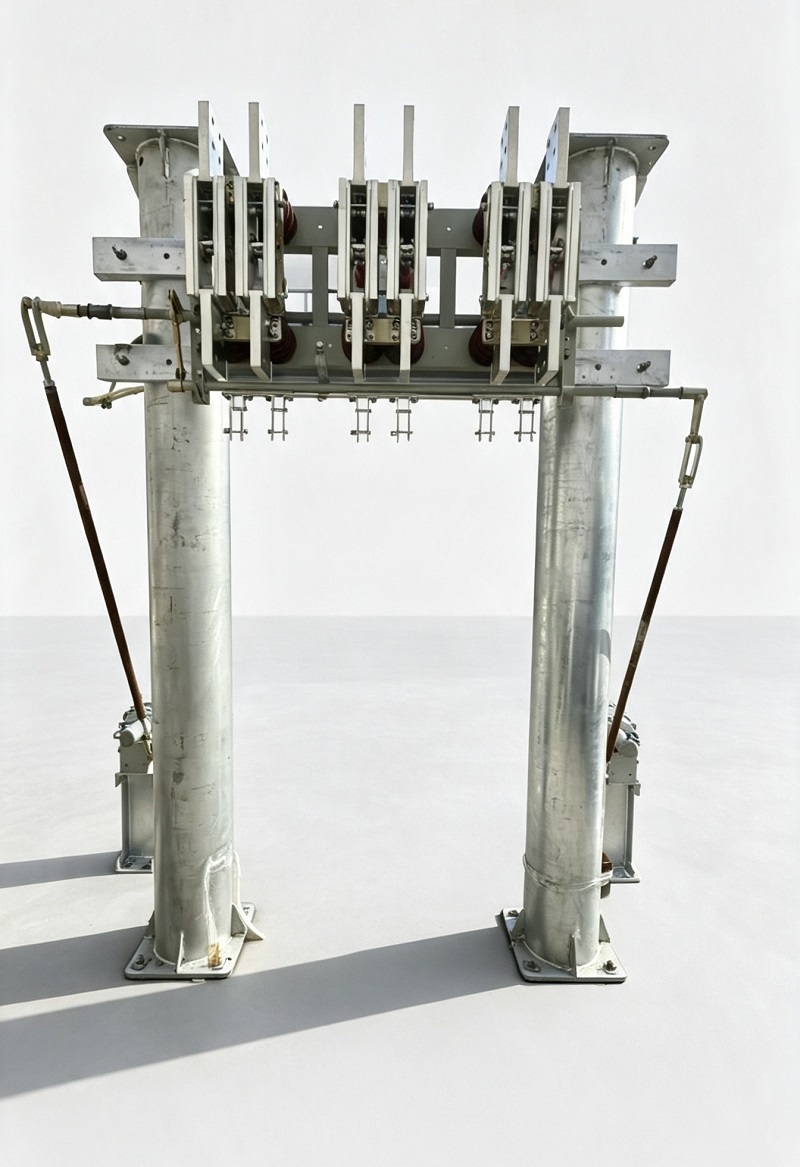

Suis Pemutus Voltan Tinggi Dalaman Siri GN22-6 ialah peranti elektrik voltan tinggi generasi baharu yang dibangunkan untuk sistem kuasa voltan sederhana. Dengan menyepadukan teknologi penghantaran mekanikal termaju, struktur sentuhan yang dioptimumkan, dan komponen konduktif berkekuatan tinggi, siri GN22-6 menyediakan prestasi pengasingan yang boleh dipercayai untuk loji kuasa besar dan aplikasi elektrik industri.
Suis pemutus voltan tinggi dalaman GN22-6 digunakan terutamanya dalam loji kuasa besar dan sistem elektrik untuk mengasingkan bekalan kuasa semasa pemeriksaan dan penyelenggaraan peralatan. Produk ini boleh dikonfigurasikan sebagai tiga unit kutub tunggal bebas atau pemasangan tiga kutub bersepadu, menyediakan pilihan pemasangan yang fleksibel untuk keperluan sistem kuasa yang berbeza.
Suis pemutus sambungan dan mekanisme pengendalian pemadanannya mematuhi GB 1985 (Arus Ulang-alikSuis Pemutus Voltan Tinggidan Suis Pembumian), memastikan prestasi yang boleh dipercayai dan keserasian dengan piawaian peralatan elektrik voltan tinggi.
| item | Keperluan Teknikal |
|---|---|
| Ketinggian | ≤1000 m |
| Suhu Ambien | -25℃ ~ +40℃ |
| Kelembapan Relatif | ≤90% (pada +25℃) |
| Persekitaran Pemasangan | Tiada gas menghakis yang teruk, kabus garam, habuk, bahan letupan atau hakisan |
| Keadaan Getaran | Tiada getaran teruk yang kerap |
Siri GN22-6 menggunakan struktur bilah pisau tiga tiang. Komponen konduktif setiap tiang dipasang pada rangka asas melalui penebat pos atau penebat sesendal, memastikan sokongan mekanikal yang stabil dan prestasi penebat elektrik.
Bilah suis dihasilkan daripada plat tembaga yang menebal dengan teknologi pemesinan ketepatan, meningkatkan kualiti permukaan dan kekonduksian elektrik komponen konduktif. Struktur sesentuh yang dioptimumkan menyediakan prestasi sambungan yang boleh dipercayai dan menawarkan keupayaan pembersihan diri semasa operasi, membantu mengurangkan rintangan sentuhan dan meningkatkan kestabilan perkhidmatan.

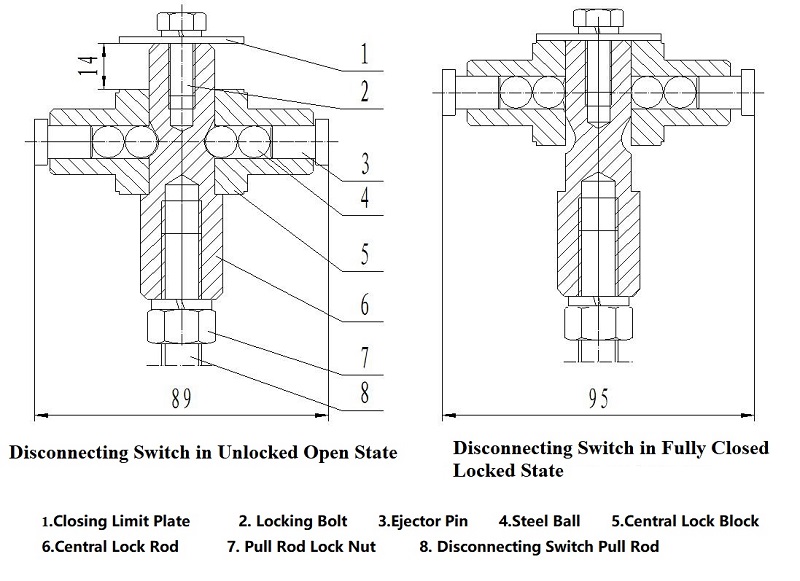

Berbeza daripada mekanisme suis pemutus sambungan tradisional, siri GN22-6 menggunakan mekanisme penutupan dan penguncian dua langkah yang direka khas untuk menyelesaikan cabaran biasa antara tekanan sentuhan tinggi dan tork operasi.
Semasa putaran 80° pertama aci utama, bilah suis bergerak dari kedudukan terbuka sepenuhnya ke kedudukan tertutup awal.
Semasa putaran 10° berikut, mekanisme blok pengunci memacu rod pengunci pusat, bola keluli, dan pin ejektor. Plat kunci magnet menguatkan daya melalui struktur tuil, meningkatkan tujahan kira-kira 5.5 kali dan menjana tekanan sentuhan yang kuat pada bilah suis.
Struktur inovatif ini menyediakan:
Siri GN22-6 menyokong pelbagai keperluan semasa yang dinilai, menjadikannya sesuai untuk pengagihan kuasa arus tinggi dan aplikasi pengasingan penyelenggaraan.
| Model | Voltan Terkadar (kV) | Voltan Kendalian Maksimum (kV) | Kekerapan Kuasa 1 Minit Menahan Voltan (kV) | Nilai Semasa (A) | Arus Kestabilan Dinamik (kA) | Arus Kestabilan Terma 3s (kA) |
|---|---|---|---|---|---|---|
| GN22-6/3150-50 | 6 | 7.2 | 42 | 3150 | 125 | 50 |
| GN22-6/4000-40 | 6 | 7.2 | 42 | 4000 | 100 | 40 |
| GN22-6/5000-63 | 6 | 7.2 | 42 | 5000 | 160 | 63 |
| GN22-6/6300-100 | 6 | 7.2 | 42 | 6300 | 250 | 100 |
| GN22-6/8000-100 | 6 | 7.2 | 42 | 8000 | 250 | 100 |
Nota: GN22-10 mewakili jenis lekap rata; C mewakili jenis melalui dinding; D mewakili jenis pembumian.
Suis pemutus sambungan GN22-6 menyokong kaedah pemasangan mendatar, menegak dan condong, membolehkan penyepaduan fleksibel ke dalam sistem elektrik yang berbeza.
Mekanisme operasi yang serasi termasuk:
| Nilai Semasa | Tork Operasi Maksimum |
|---|---|
| 2000A | <145 N·m |
| 3150A | <180 N·m |
| 4000A | <200 N·m |
| 5000A | <250 N·m |
| 6300A | <300 N·m |
| 8000A | <350 N·m |
Untuk mengekalkan prestasi yang stabil, pemeriksaan dan penyelenggaraan yang kerap perlu dijalankan selepas pentauliahan. Prosedur penyelenggaraan yang disyorkan termasuk:
| Komponen | Bahan yang Disyorkan |
|---|---|
| Komponen Bergerak | Minyak Pelincir ZG-1 |
| Hubungi Perlindungan Permukaan | SYB1607 Industrial Petrolatum |
Memandangkan sistem elektrik terus berkembang ke arah kapasiti yang lebih tinggi dan kebolehpercayaan yang lebih baik, teknologi suis putus sambungan yang termaju telah menjadi semakin penting untuk keselamatan kuasa dan penyelenggaraan peralatan.
Dengan keupayaan arus tinggi, struktur sentuhan yang dioptimumkan, dan reka bentuk mekanikal yang boleh dipercayai, Suis Pemutus Voltan Tinggi Dalaman GN22-6 menyediakan penyelesaian pengasingan yang boleh dipercayai untuk loji kuasa, pencawang dan sistem elektrik perindustrian.
Dengan meningkatkan keselamatan operasi dan kebolehpercayaan peralatan, siri GN22-6 menyokong pemodenan dan pembangunan stabil infrastruktur kuasa voltan sederhana.
