Panel Vcb Voltan Sederhana

Panel Vcb Voltan Sederhana ini mendapat aplikasi dalam stesen janakuasa, pencawang, loji perindustrian, tapak perlombongan, kompleks komersial dan syarikat pengedaran MV dalaman yang setanding. Pengeluaran mematuhi spesifikasi IEC dan GB yang berkaitan, manakala Usune mengekalkan rangka kerja pengurusan yang diperakui ISO 9001, ISO 14001 dan ISO 45001; Pematuhan CE tersedia untuk memenuhi prasyarat pasaran luar negara.

Mekanisme VCB Cabutan

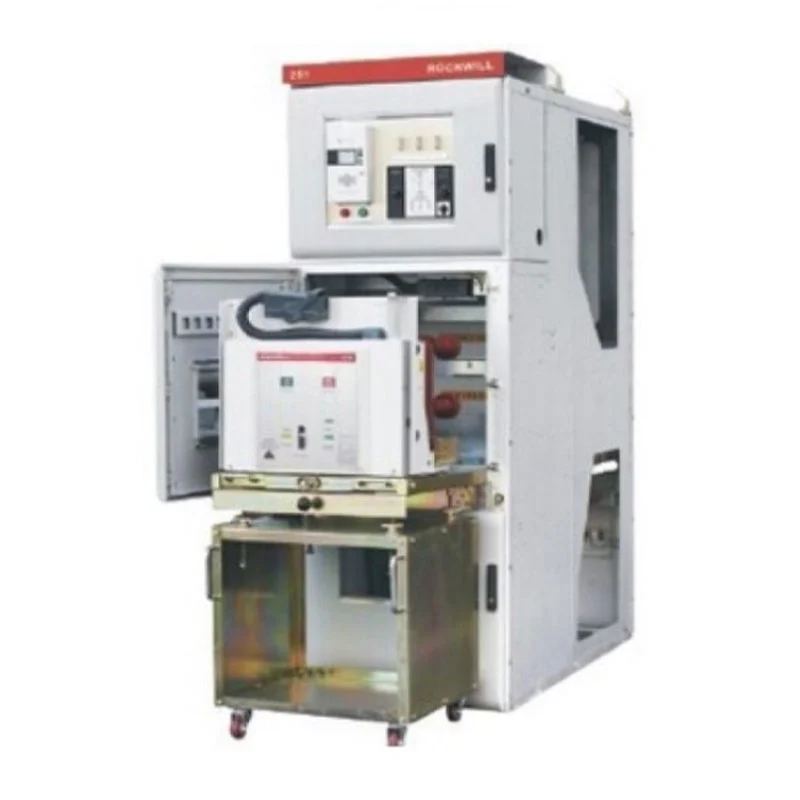

Ciri khas alat suis ini terletak pada persediaan pemutus vakum yang boleh diekstrak. Daripada mengamankan unit pengganggu secara statik di dalam perumahan, ia dipasang pada gerabak bergolek yang mampu beralih antara keadaan bersambung, menguji dan terputus selaras dengan protokol yang ditetapkan. Susunan sedemikian menghasilkan faedah dunia sebenar semasa peperiksaan, penggantian bahagian dan pengesanan kesalahan. Gerabak pemutus, gerabak PT dan gerabak pemisah boleh ditentukan untuk dipadankan dengan susun atur litar, dan format pengeluaran memberikan akses yang disasarkan kepada krew perkhidmatan tanpa menanggalkan penutup penuh. Apabila pencawang dan grid proses-industri menuntut servis berjadual yang dipercepatkan dan pertukaran komponen, konsep pemutus mudah alih ini memperkemas aliran kerja dan mengecilkan masa henti.

Perlindungan Mekanikal Lima Lipatan

Untuk pemasangan voltan sederhana, keselamatan operasi berada di antara keutamaan perolehan yang utama—langkah penukaran yang salah boleh mencetuskan bahaya elektrik yang teruk. Barisan KYN28 menyepadukan interlock lima kalis mekanikal yang direka bentuk untuk menggagalkan rutin operasi yang tidak betul. Halangan perkakasan ini menghalang:

Ralat pengendalian pemutus – menghentikan perjalanan yang tidak diingini atau tindakan menutup.

Rak bermuatan - menghalang pergerakan troli semasa litar membawa arus.

Pembumian di bawah voltan - menyekat penutupan suis pembumian pada rangkaian langsung.

Menjana tenaga dengan penggunaan bumi – menghalang tenaga litar apabila dibumikan.

Kemasukan petak yang tidak dibenarkan – menafikan akses kakitangan ke ruang bertenaga.

Dengan menguatkuasakan urutan yang dimandatkan secara fizikal, skim saling mengunci ini memberikan lapisan perlindungan tambahan semasa kedua-dua tugas penukaran dan penyelenggaraan.

Susun Atur Kepungan Terbahagi

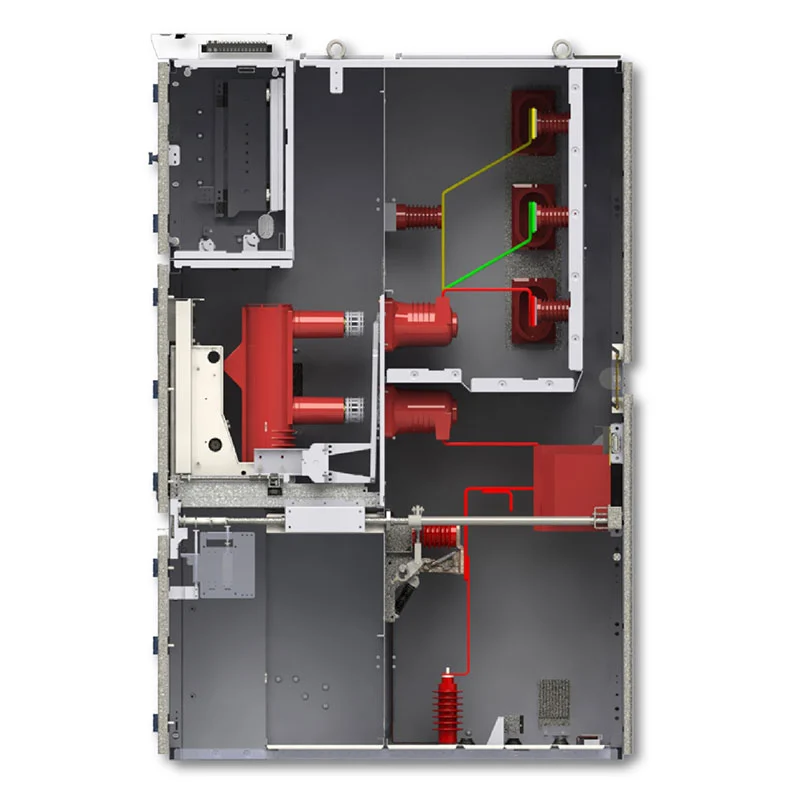

Panel Vcb Voltan Sederhana menggunakan bahagian dalam terbahagi logam yang mengasingkan bahagian pembawa arus utama. Ruang peranti yang mengganggu, saluran bas, ruang penamat kabel, instrumentasi dan ruang voltan rendah, serta saluran pelepasan tekanan masing-masing diletakkan secara berasingan. Pendekatan pengezonan ini mengehadkan penyebaran kecacatan dalaman dan memisahkan pemasangan yang berbeza semasa servis, sambil menjadikan seni bina dalaman lebih mudah difahami oleh pengendali. Kepak pelepasan overhed carta laluan melarikan diri terurus untuk tekanan sesar arka, meredam kemungkinan akibat untuk kakitangan dan radas jiran.

Servis Menghadap Depan

Dikonfigurasikan untuk operasi dan penjagaan bahagian hadapan, kabinet terbukti amat berguna dalam bilik elektrik di mana kelegaan belakang adalah terhad. Semua langkah penukaran dan pemeliharaan standard mengikut rutin yang dibenarkan dari muka hadapan sahaja. Model akses hadapan ini juga memudahkan reka bentuk bilik dan memangkas ruang lorong belakang yang diperlukan untuk perhatian berkala. Untuk lokasi yang terdedah kepada lembapan, pemanas anti-kondensasi dalaman mungkin dipasang untuk membendung kemerosotan yang didorong oleh kelembapan di dalam perumahan.

Pilihan Perhimpunan Serbaguna

Skim pengedaran MV yang pelbagai memerlukan peranan kabinet yang berbeza. Peralatan tersebut boleh dilantik sebagai penerima yang menerima bekalan utiliti, motor suapan keluar atau penyuap, PT dan unit penderiaan, bahagian pemeteran, pengganding bas atau ruang pengasing. Kebolehsuaian sedemikian memberi kuasa kepada firma EPC, penyepadu elektrik dan pengendali loji untuk menyesuaikan tatasusunan suis kepada gambar rajah satu baris projek daripada memaksa jenis kabinet seragam merentasi setiap bukaan.

Dimensi Luaran Produk

Senario Penerapan

Loji Kuasa – Litar tambahan dan pengedaran dalam kemudahan penjanaan bergantung pada gear MV yang boleh dipercayai untuk pengambilan kuasa, penghalaan dan perlindungan litar. Susun atur VCB boleh tanggal memberikan jawapan yang boleh digunakan untuk perlindungan dan pensuisan, membenarkan skuad penyelenggaraan menarik balik atau menukar gerabak pemutus mengikut keperluan.

Pencawang – Dalam pencawang, Panel Vcb Voltan Sederhana boleh diatur untuk talian masuk, penyuap keluar, pembahagian bas, pemantauan voltan dan tujuan pengagihan bersekutu. Cengkerang berpartisi dan seni bina saling kunci lima kalis menyokong amalan pensuisan dan servis yang selamat.

Kemudahan Perindustrian – Kilang pembuatan biasanya menjalankan banyak motor, transformer, talian pengeluaran dan rangkaian elektrik sokongan. Panel Vcb Voltan Sederhana memuatkan pelbagai profil perlindungan penyuap dan motor, memusatkan pensuisan MV dan pengagihan kuasa di seluruh tapak.

Operasi Perlombongan – Operasi ekstraktif memerlukan pengagihan kuasa berdaya tahan untuk motor, pam, pengudaraan, loji pemprosesan dan permintaan sampingan. Binaan bersalut logam dan format pemutus yang boleh diekstrak membekalkan susunan pengedaran MV dalaman yang mantap sesuai untuk keadaan perlombongan yang teruk.

Bangunan Komersial & Bertingkat Tinggi – Blok pejabat yang bersaiz besar dan struktur tinggi sering menempatkan unit pengambilan dan pengedaran MV di dalam bilik suis khusus yang ketat. Operasi hadapan dan servis memudahkan perancangan spatial di mana bilik pemasangan dikekang.

Spesifikasi Teknikal

Panel Vcb Voltan Sederhana tersedia untuk keperluan pengagihan voltan sederhana yang berbeza. Teknikal utama parameter termasuk:

Voltan terkadar sebenar, arus, kapasiti litar pintas, susunan kabinet, dan parameter teknikal lain sepatutnya disahkan mengikut gambar rajah satu baris projek dan spesifikasi pelanggan.

Keadaan Operasi

Peralatan ini direka untuk pemasangan dalaman dengan julat suhu ambien dari -15°C hingga +40°C. harian purata kelembapan relatif tidak boleh melebihi 95%, manakala purata bulanan tidak boleh melebihi 90%.

Persekitaran pemasangan hendaklah bebas daripada gas meletup atau menghakis, habuk pengalir, dan getaran yang teruk. Untuk pemasangan di luar keadaan perkhidmatan standard, keperluan teknikal hendaklah disahkan dengan Usune sebelum pengeluaran supaya konfigurasi yang sesuai dapat dinilai.

Kenapa Usune?

14+ Tahun Pengalaman

Usune mempunyai lebih daripada 14 tahun pengalaman dalam bidang peralatan elektrik dan mengekalkan pasukan R&D yang berpengalaman mampu membangunkan konfigurasi peralatan mengikut keperluan khusus projek.

Pemeriksaan Kualiti yang Ketat

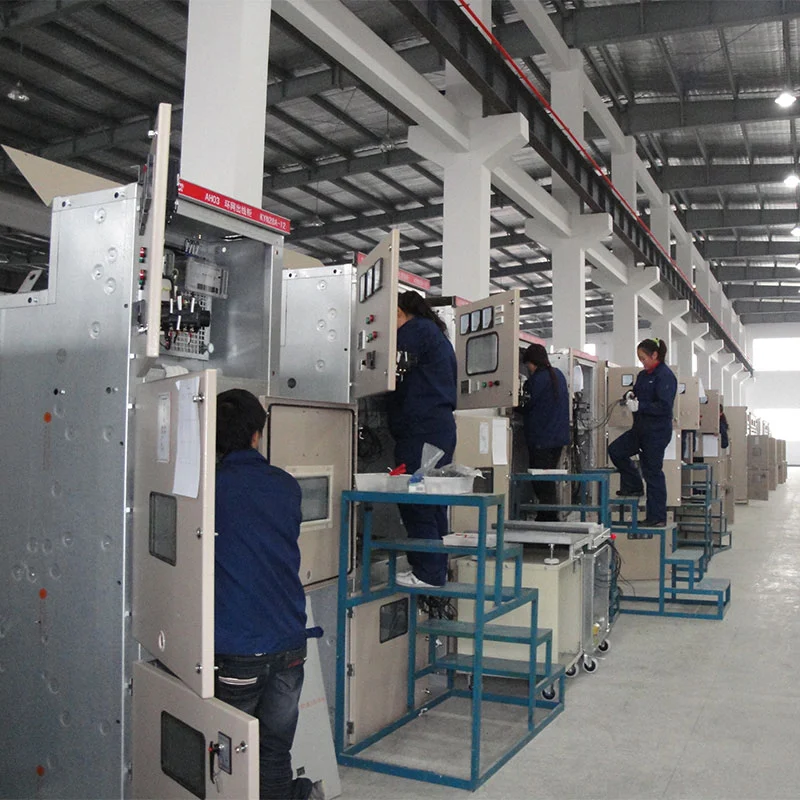

Kawalan kualiti meliputi komponen, pemasangan, prestasi elektrik dan produk siap. Ujian rutin adalah dijalankan sebelum peralatan meninggalkan kilang untuk mengesahkan prestasi produk dan memastikan bahawa alat suis yang dihantar memenuhi keperluan teknikal yang dipersetujui.

Reka Bentuk Berasaskan Projek

Projek yang berbeza boleh memerlukan penarafan semasa, gabungan kabinet, pengaturan perlindungan dan kawalan yang berbeza fungsi. Usune menyediakan komunikasi kejuruteraan dan sokongan konfigurasi berdasarkan rajah satu baris pelanggan dan spesifikasi teknikal.

Pengeluaran Stabil

Untuk konfigurasi standard, Usune boleh menyediakan tempoh pengeluaran lebih kurang 15–20 hari selepas pengesahan dan pembayaran, dengan masa pendahuluan sebenar bergantung pada konfigurasi dan kuantiti pesanan.

Lengkapkan Dokumentasi Ujian

Usune mengekalkan laporan ujian produk dan dokumentasi teknikal yang berkaitan untuk menyokong pemeriksaan pelanggan, projek kelulusan, dan prosedur kelayakan pembekal.

Projek Pelancaran Roket Cas-angkasa

Peralatan tersebut telah dirujuk untuk Projek Pelancaran Roket Cas-space, di mana elektrik voltan sederhana peralatan pengedaran diperlukan untuk infrastruktur aeroangkasa khusus.

Kemudahan pelancaran roket mengandungi beban elektrik kritikal dan sistem sokongan yang memerlukan kuasa yang boleh dipercayai pengagihan dan prosedur pensuisan terkawal. Dalam projek jenis ini, konfigurasi gear suis perlu pertimbangkan bukan sahaja kapasiti elektrik tetapi juga keselamatan operasi, pengasingan kerosakan, akses penyelenggaraan, dan integrasi peralatan dalam keseluruhan sistem pengagihan kuasa.

Struktur pemutus litar vakum boleh ditarik balik dan sistem saling kunci mekanikal lima kalis menyediakan yang sesuai konfigurasi untuk pensuisan terkawal dan operasi penyelenggaraan. Struktur kabinet berpetak lebih lanjut menyokong pemisahan antara bahagian pemutus, bar bas, kabel dan kawalan.

Rujukan projek menunjukkan kebolehgunaan teknologi suis voltan sederhana Usune kepada khusus infrastruktur di mana kebolehpercayaan pengedaran elektrik dan keselamatan operasi adalah kejuruteraan penting pertimbangan.

Piawaian dan Pensijilan

Produk ini dihasilkan dengan merujuk kepada keperluan IEC dan GB yang berkenaan untuk suis voltan sederhana dan peralatan elektrik. Usune beroperasi mengikut Sistem Pengurusan Kualiti ISO 9001, ISO 14001 Alam Sekitar Sistem Pengurusan, dan Sistem Pengurusan Kesihatan dan Keselamatan Pekerjaan ISO 45001.

Produk ini juga tersedia dengan pensijilan CE untuk pasaran antarabangsa yang berkenaan. Laporan ujian dan teknikal dokumentasi boleh disediakan mengikut keperluan projek dan pelanggan.

Soalan Lazim

Apakah julat voltan yang disokong oleh peralatan?

Konfigurasi standard meliputi aplikasi 3.6kV, 7.2kV dan 12kV. Untuk projek tertentu, voltan terkadar dan parameter penebat hendaklah disahkan mengikut keperluan sistem elektrik.

Apakah tujuan troli boleh ditarik balik?

Troli boleh ditarik balik membolehkan pemutus litar vakum dialihkan antara kedudukan operasi dan terpencil. ini menjadikan pemeriksaan, ujian, penggantian dan penyelenggaraan lebih mudah daripada pemutus tetap kekal susunan.

Apakah interlock lima kalis?

Sistem lima kalis ialah interlock keselamatan mekanikal yang direka untuk mengelakkan urutan operasi yang salah. Ia membantu mengelakkan operasi pemutus yang tidak betul, pergerakan troli di bawah beban, operasi suis pembumian yang tidak betul, memberi tenaga litar dibumikan, dan akses tidak sengaja ke petak bertenaga.

Bolehkah konfigurasi kabinet disesuaikan?

ya. Alat suis boleh disusun sebagai masuk, keluar, PT, pemeteran, pembahagian bas, atau kabinet pengasingan mengikut konfigurasi elektrik projek.

Bolehkah anda menyediakan perkhidmatan OEM?

ya. Usune menyokong keperluan OEM seperti logo pelanggan, nama syarikat dan konfigurasi khusus projek, tertakluk kepada pengesahan teknikal dan pengeluaran.

Apakah masa utama yang biasa?

Untuk konfigurasi standard, tempoh pengeluaran biasa adalah sekitar 15–20 hari selepas pembayaran dan teknikal pengesahan. Masa utama sebenar bergantung pada konfigurasi produk, kuantiti dan keperluan projek.

Bagaimanakah kualiti dikawal?

Usune menjalankan pemeriksaan kualiti daripada komponen melalui pemasangan akhir dan melakukan ujian rutin sebelum penghantaran. Laporan ujian yang berkaitan boleh disediakan mengikut keperluan pelanggan dan projek.

Apakah tempoh jaminan?

Tempoh jaminan standard ialah 12 bulan dari tarikh penghantaran, tertakluk kepada jualan dan teknikal yang dipersetujui syarat.

Dapatkan Sebut Harga Projek

Jika anda mencari sumber Panel Vcb Voltan Sederhana untuk loji janakuasa, pencawang, kemudahan perindustrian, projek perlombongan, bangunan komersial, atau projek infrastruktur khusus, Usune boleh menyediakan sokongan konfigurasi berdasarkan anda keperluan elektrik.

Hantar gambarajah satu talian anda, voltan undian, arus undian, aras litar pintas, kuantiti kabinet dan yang diperlukan berfungsi kepada Usune untuk penilaian teknikal dan sebut harga.
