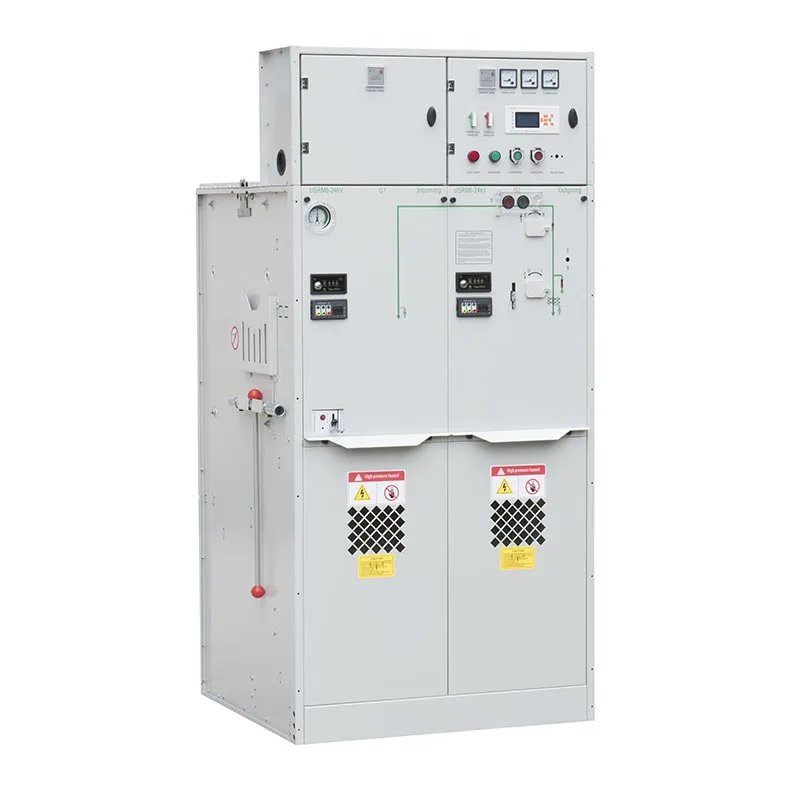

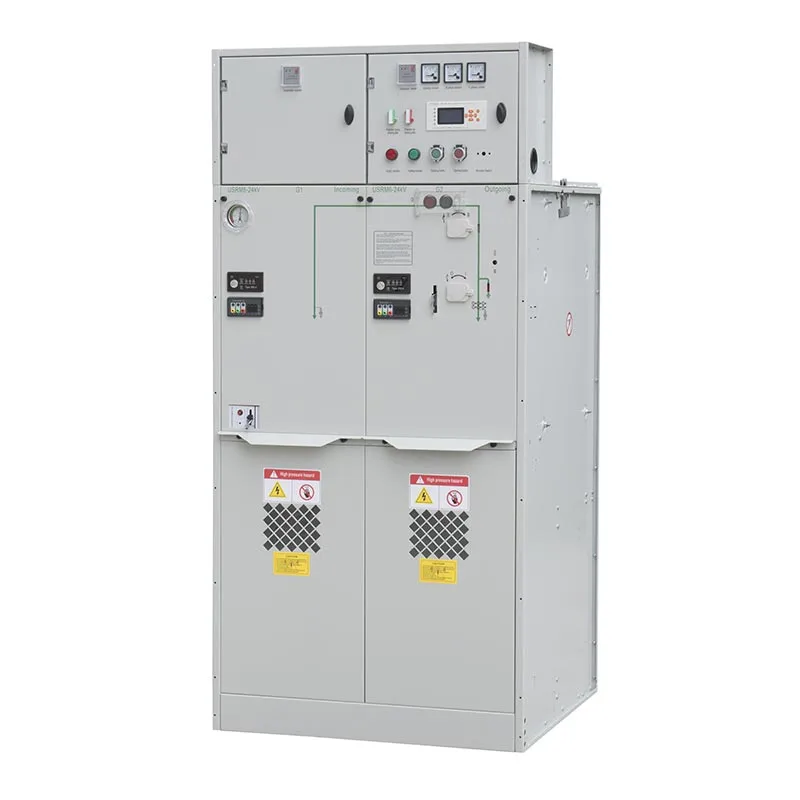

Dengan litar utama terlindung dan tertutup sepenuhnya, tangki gas keluli tahan karat IP67, sistem bar bas boleh dikembangkan dan mekanisme operasi yang boleh dipercayai, Usune 630A Gas Insulated Switchgear sesuai untuk loji industri, transformer pencawang, rangkaian utama cincin, kemudahan komersial dan projek infrastruktur di mana pemasangan padat, keselamatan dan kebolehpercayaan jangka panjang adalah penting.

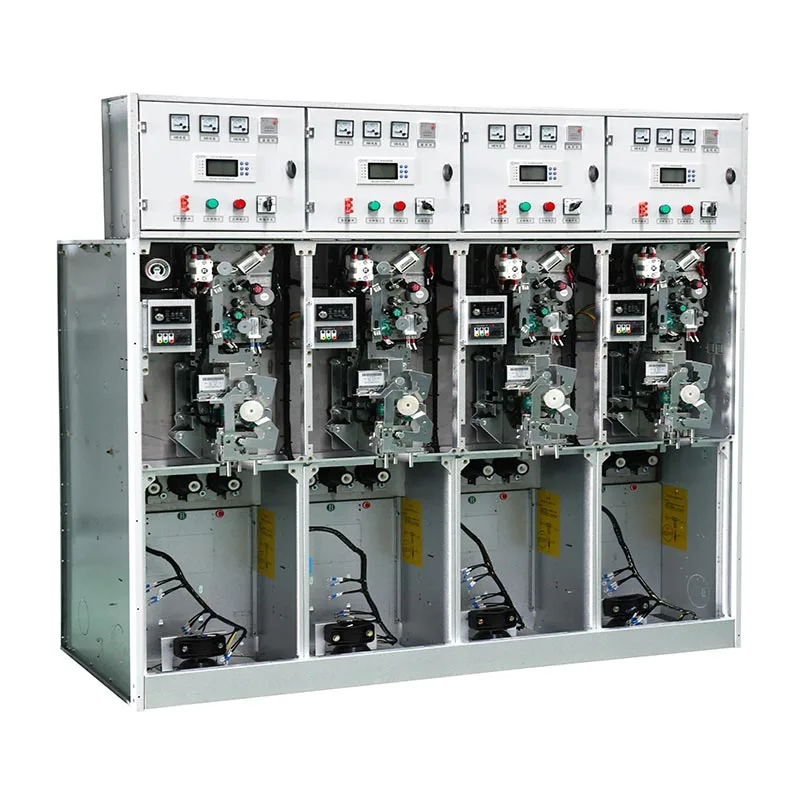

Projek pengagihan kuasa yang berbeza memerlukan pensuisan, perlindungan dan fungsi pengukuran yang berbeza. USRM6 siri membolehkan modul C, F, V, M dan PT digabungkan mengikut reka bentuk rangkaian sebenar. Sehingga enam standard unit berfungsi boleh disepadukan ke dalam satu tangki gas penebat SF6, manakala unit boleh dikembangkan boleh disambungkan melalui penyambung busbar bertebat sepenuhnya dan tertutup.
Konfigurasi 630A direka untuk sistem pengagihan voltan sederhana yang memerlukan pembawa arus yang lebih tinggi keupayaan. Ia boleh dikonfigurasikan untuk penyuap masuk dan keluar, sambungan pengubah, rangkaian gelang dan lain-lain susunan pengagihan mengikut sistem elektrik pelanggan.
Bar bas utama dan komponen pensuisan utama disertakan di dalam tangki gas dikimpal keluli tahan karat dengan IP67 perlindungan. Struktur ini membantu mengasingkan komponen elektrik dalaman daripada habuk, kemasukan air, pemeluwapan dan pengaruh persekitaran luaran yang lain, menjadikan alat suis sesuai untuk persekitaran pemasangan yang menuntut.
Litar utama disertakan di dalam tangki gas dan disambungkan ke litar luaran melalui sesendal bertebat dan penyambung boleh dipisahkan bertebat sepenuhnya, mengurangkan pendedahan langsung kepada komponen bertenaga. Sistem juga menggabungkan peranti pelepas tekanan, saluran pelepasan tekanan dan sistem saling kunci mekanikal untuk membantu mengurangkan risiko operasi dan mengelakkan operasi pensuisan yang salah.
Usune secara bebas membangunkan dan mereka bentuk mekanisme operasi musim bunga untuk siri USRM6. Mekanismenya ialah dikawal melalui reka bentuk, pembuatan dan proses pentauliahan yang dijalankan untuk meningkatkan ketekalan mekanikal, kestabilan operasi dan kebolehpercayaan jangka panjang.
Unit C direka untuk pensuisan beban dan kawalan pengagihan. Ia sesuai untuk penyuap masuk dan keluar aplikasi dan sistem rangkaian gelang di mana pensuisan beban yang boleh dipercayai diperlukan.
Unit F menggabungkan suis pemutus beban dengan fius untuk menyediakan fungsi pensuisan dan perlindungan. Ia terutamanya sesuai untuk aplikasi pengumpan pengubah yang memerlukan peralatan perlindungan padat.
Unit V menggunakan pemutus litar untuk aplikasi yang memerlukan fungsi pensuisan dan perlindungan yang komprehensif. Ia adalah sesuai untuk penyuap dan titik pengedaran di mana gangguan litar dan penyelarasan perlindungan adalah penting.
Unit M menyediakan konfigurasi khusus untuk keperluan pengukuran dan pemeteran elektrik. Boleh jadi disepadukan dengan modul berfungsi lain untuk mencipta sistem pengagihan voltan sederhana yang lengkap.
Unit PT direka bentuk untuk pengukuran voltan busbar dan keperluan pemantauan yang berkaitan. Ia boleh digabungkan dengan modul lain mengikut reka bentuk sistem elektrik.
| Tidak. | barang | Unit | Unit suis pemutus beban | unit gabungan | Unit pemutus litar |
| 1 | Voltan terkadar | kV | 24/12 | 24/12 | 24/12 |
| 2 | Kekerapan dinilai | Hz | 50 | 50 | 50 |
| 3 | Nilai semasa | A | 630 | 125 (bergantung kepada arus fius) | 630 |
| 4 | Tahap penebat berkadar‑1min Kekerapan menahan voltan‑Antara fasa, tanah | kV | 42/65 | 42/65 | 42/65 |
| Tahap penebat berkadar‑1min Kekerapan menahan jarak pengasingan voltan | kV | 48/79 | 48/79 | 48/79 | |
| Tahap penebat berkadar‑1min Kekerapan menahan voltan‑Litar kawalan dan tambahan | kV | 2/2 | 2/2 | 2/2 | |
| Tahap penebat berkadar‑Impuls pencahayaan menahan voltan‑Antara fasa, tanah | kV | 75/125 | 75/125 | 75/125 | |
| Tahap penebat berkadar-Impuls pencahayaan menahan jarak pengasingan voltan | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Litar pintas berkadar menahan arus | kA/s | 25/4 | —— | 25/4 |
| 6 | Puncak ternilai menahan arus | kA | 63 | —— | 63 |
| 7 | Arus membuat litar pintas berkadar | kA | 63 | Terhad oleh fius HV | 63 |
| 8 | Arus pemutus litar pintas yang dinilai | kA | —— | Terhad oleh fius HV | 25/25 |
| 9 | Arus penghantaran yang dinilai | A | —— | 1700/1400 | —— |
| 10 | Arus pemecah beban aktif dinilai | A | 630 | —— | —— |
| 11 | Arus putus gelung tertutup yang dinilai | A | 630 | —— | 630 |
| 12 | Suis pemutus beban hayat mekanikal/CB | Masa | 10000 | 10000 | 20000 |
| Suis pengasingan/tanah hayat mekanikal | Masa | 5000 | 5000 | 5000 | |
| 13 | Rintangan litar | μΩ | ≤150 | —— | ≤150 |
| 14 | Tekanan pengecasan berkadar（20℃ tekanan tolok） | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Kadar kebocoran relatif tahunan gas | % | 0.05 | 0.05 | 0.05 |
| 16 | Ijazah perlindungan IP‑Kabinet | IP4X | IP4X | IP4X | |
| Ijazah perlindungan IP‑Tangki gas | IP67 | IP67 | IP67 |
Kelebihan utama siri USRM6 ialah keupayaannya untuk menyesuaikan diri dengan struktur rangkaian pengedaran yang berbeza. Pelanggan boleh menggunakan unit C untuk pensuisan beban, unit F untuk perlindungan pengubah, unit V di mana perlindungan pemutus litar adalah diperlukan, dan unit M atau PT apabila pemeteran dan pengukuran voltan diperlukan.
Untuk aplikasi rangkaian utama cincin, modul berbeza boleh digabungkan untuk membentuk kabinet utama cincin. Apabila pengembangan masa depan diperlukan, penyambung bar bas bertebat sepenuhnya dan tertutup membenarkan unit tambahan disambungkan tanpa menukar platform suis asas.
Tangki gas keluli tahan karat menyediakan perlindungan IP67, membantu menghalang habuk dan air daripada memasuki utama petak peralatan. Struktur tertutup juga menyediakan perlindungan jangka pendek terhadap banjir dan pemeluwapan.
Reka bentuk ini berharga untuk loji industri, pencawang bawah tanah dan lokasi lain di mana kelembapan, habuk atau pencemaran alam sekitar boleh menjejaskan peralatan elektrik konvensional.
| Pertimbangan Utama | Alat Suis Bertebat Gas Usune 630A | Alat Suis Bertebat Udara Konvensional |
| Litar Utama | Dikurung sepenuhnya dalam tangki gas | Lebih terdedah kepada persekitaran sekeliling |
| Perlindungan | Tangki gas IP67 | Lebih bergantung kepada keadaan pemasangan |
| Konfigurasi | C/F/V/M/PT gabungan modular | Biasanya konfigurasi kabinet tetap |
| Pengembangan | Sambungan busbar berpenebat boleh dikembangkan | Mungkin memerlukan ruang pemasangan tambahan |
| Pemasangan | Struktur padat | Secara amnya memerlukan pelepasan yang lebih besar |
| Kebolehsuaian Persekitaran | Mengurangkan pengaruh daripada habuk dan kelembapan | Lebih bergantung kepada keadaan sekeliling |
| Keselamatan | Litar utama tertutup dan interlock mekanikal | Perlindungan bergantung pada struktur peralatan |
Bagi kilang yang mempunyai sambungan berbilang penyuap dan pengubah, pelanggan boleh menggabungkan unit C, F dan V mengikut fungsi litar yang berbeza. Struktur modular memudahkan konfigurasi sistem manakala utama tertutup litar menyokong operasi yang boleh dipercayai dalam persekitaran industri.
Di mana ruang pemasangan terhad, struktur terlindung gas padat membolehkan pensuisan, perlindungan dan pemeteran berfungsi untuk diintegrasikan ke dalam jejak yang lebih kecil. Unit M dan PT boleh ditambah apabila projek memerlukan khusus fungsi pengukuran.
Untuk aplikasi rangkaian cincin, pelbagai modul berfungsi boleh digabungkan untuk membentuk kabinet utama cincin. The sistem bar bas yang boleh dikembangkan menyediakan fleksibiliti tambahan apabila rangkaian pengedaran memerlukan pengembangan masa hadapan.
Seorang pelanggan pembuatan memilih Usune 630A Gas Insulated Switchgear untuk peningkatan pengedaran voltan sederhana. The pelanggan memberi tumpuan kepada pemasangan padat, operasi yang boleh dipercayai dan pengembangan masa hadapan. Selepas permohonan, pelanggan menghargai konfigurasi C/F/V/M/PT modular, yang memudahkan penyepaduan sistem dan menambah baik ruang penggunaan.
Untuk projek pengedaran utama cincin, pelanggan memerlukan fungsi pensuisan dan perlindungan yang fleksibel. USRM6 siri memenuhi keperluan melalui kombinasi modul boleh dikembangkan dan sambungan busbar terlindung. pelanggan mengiktiraf operasinya yang stabil, reka bentuk padat dan keupayaan pengembangan sistem yang mudah.
Seorang pelanggan yang beroperasi dalam persekitaran kelembapan tinggi memilih Usune Gas Insulated Switchgear kerana IP67nya reka bentuk tangki gas tertutup. Pelanggan menghargai perlindungan yang lebih baik terhadap kelembapan, pemeluwapan dan luaran pencemaran, membantu mengurangkan keperluan penyelenggaraan.
Zhejiang Usune Electric Co.,Ltd. telah menubuhkan sistem pengurusan mengikut Sistem Pengurusan Kualiti ISO 9001, ISO Sistem Pengurusan Persekitaran 14001 dan Sistem Pengurusan Kesihatan dan Keselamatan Pekerjaan ISO 45001.
Untuk memenuhi keperluan pasaran antarabangsa yang berbeza, produk suis voltan sederhana Usune telah menjalani proses yang relevan Ujian jenis standard IEC dan GB, dengan produk berkenaan yang memperoleh pensijilan CE. Pensijilan dan kualiti ini sistem pengurusan menyokong kualiti pembuatan yang konsisten dan menyediakan dokumentasi untuk pelanggan semasa teknikal penilaian dan perolehan projek.
Zhejiang Usune Electric Co.,Ltd. menggabungkan reka bentuk suis modular, penebat gas IP67 tertutup sepenuhnya, fleksibel konfigurasi berfungsi dan pengurusan kualiti untuk menyediakan penyelesaian pengedaran voltan sederhana yang boleh dipercayai.
Bagi pelanggan yang membeli 630A Electrical Panel Gas Insulated Switchgear, Usune boleh menyediakan konfigurasi yang sesuai mengikut fungsi pensuisan, keperluan perlindungan, keperluan pemeteran, susunan busbar dan pemasangan syarat. Ini membolehkan pelanggan membina sistem suis yang padat dan fleksibel di sekeliling kuasa sebenar mereka keperluan pengedaran.
630A merujuk kepada konfigurasi semasa terkadar bagi alat suis. Arus operasi sebenar, paras voltan dan konfigurasi elektrik hendaklah dipilih mengikut sistem pengedaran dan projek pelanggan keperluan.
Sistem ini menyokong Unit Suis Pemutus Beban C, Suis Pemutus Beban F + Unit Gabungan Fius, Unit Pemutus Litar V, M Unit Pemeteran dan Unit PT Busbar PT. Modul ini boleh digabungkan mengikut pengagihan kuasa yang diperlukan fungsi.
Sehingga enam unit modul standard boleh dibentuk dalam satu tangki gas penebat SF6. Konfigurasi boleh dikembangkan juga tersedia melalui penyambung busbar berpenebat dan tertutup sepenuhnya.
Tangki gas mempunyai tahap perlindungan IP67, membantu melindungi litar utama daripada habuk, kemasukan air, pemeluwapan dan keadaan banjir jangka pendek.
