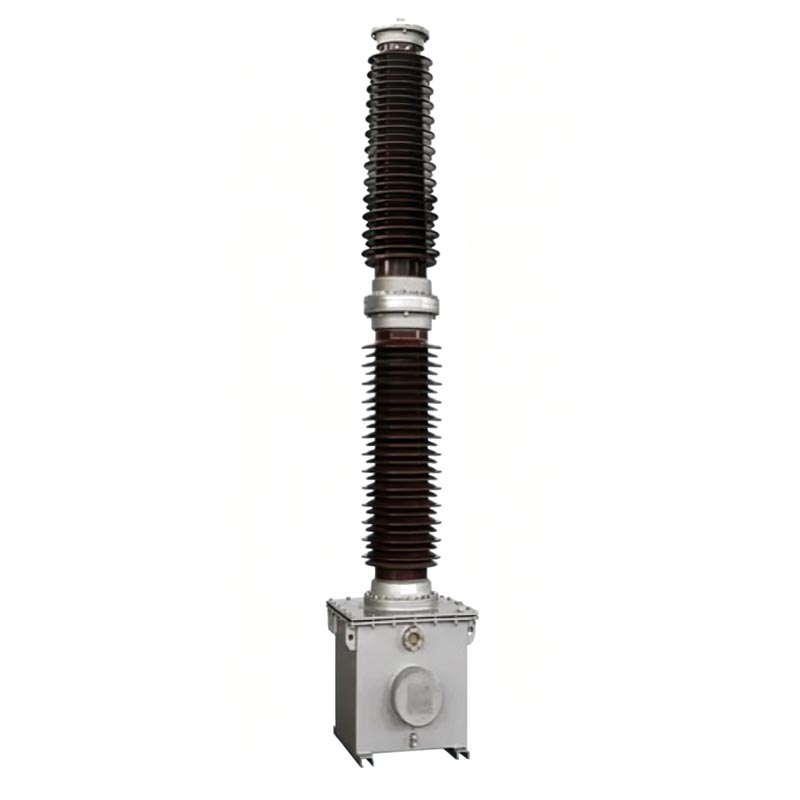

Pengubah Voltan Luaran

Transformer Voltan Luaran siri Usune TYD meliputi semua aras voltan daripada 35kV hingga 220kV, menukar voltan tinggi sistem kepada isyarat voltan rendah standard 100/√3 V atau 100 V untuk memenuhi keperluan pemeteran tenaga, pengukuran voltan, perlindungan geganti, dan pengesahan penyegerakan grid. Berbanding dengan transformer voltan elektromagnet tradisional, produk ini juga mempunyai gandingan komunikasi pembawa talian kuasa, mengelakkan isu feroresonans. Keseluruhannya struktur boleh dipercayai, memastikan operasi jangka panjang yang selamat dan stabil bagi grid kuasa voltan tinggi, menjadikannya teras peranti sokongan untuk pembinaan grid pintar.

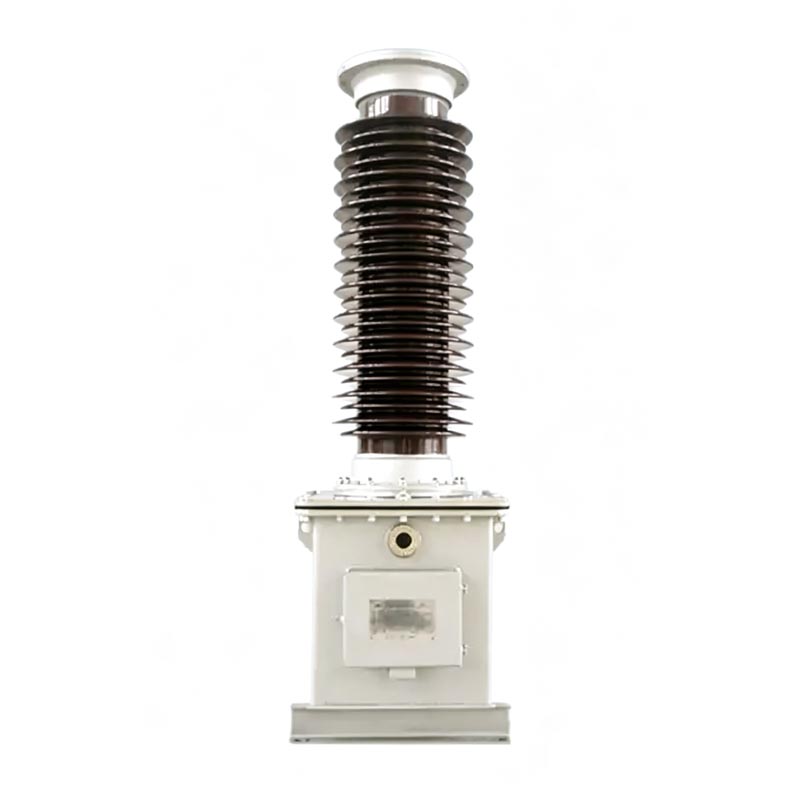

Pengubah Voltan Kapasitor

TYD-35 (66, 110/220)kV-0.01 (0.02)

Arahan Am

Penerangan Model Produk

Kod model siri TYD mentakrifkan dengan jelas parameter produk dan senario yang berkenaan, memudahkan kejuruteraan pemilihan dan pemasangan di tapak. Peraturan pengekodan adalah seperti berikut:

1. Struktur Model: TYD ① – ② ③

- TYD: Kod untuk pengubah voltan kapasitif
- ①: Voltan fasa ternilai sistem (unit: kV)
- ②: Kapasiti terkadar pembahagi voltan (unit: μF, pilihan 0.01μF, 0.02μF)
- ③: Kod akhiran ciri fungsian

2. Penjelasan Kod Akhiran:

- H: Jenis tahan pencemaran, sesuai untuk kawasan yang sangat tercemar
- G: Jenis altitud tinggi, sesuai untuk kawasan di atas ketinggian 2000m
- F: Sesuai untuk sistem tanpa pembumian titik neutral yang berkesan

3. Contoh Model Biasa

TYD110/√3-0.02FH, mewakili paras voltan 110kV, kapasitans undian pembahagi voltan 0.02μF, sesuai untuk titik neutral sistem tidak dibumikan dengan berkesan dan persekitaran pencemaran Kelas D, pengubah voltan kapasitif.

Fungsi Teras

1.Pemeteran Tepat dan Pengukuran Voltan

Membolehkan pemerolehan voltan berketepatan tinggi dan pemeteran tenaga, memastikan penyelesaian grid kuasa yang tepat data penggunaan.

2. Perlindungan Grid Kuasa dan Kawalan Automatik

Menyediakan isyarat voltan yang stabil untuk perlindungan geganti, kawalan automatik grid kuasa dan penyegerakan pengesahan, membolehkan tindak balas pantas terhadap kerosakan sistem.

3.Gandingan Komunikasi Talian Kuasa

Bertindak sebagai kapasitor gandingan untuk komunikasi pembawa talian kuasa, mencapai penghantaran isyarat talian kuasa tanpa pendawaian tambahan.

Piawaian Perlaksanaan

Keseluruhan proses pengeluaran dan ujian Pengubah Voltan Luaran mematuhi sepenuhnya nasional piawaian berwibawa, memenuhi sepenuhnya spesifikasi penerimaan kejuruteraan:
- GB/T20840.1-2010 "Pengubah Instrumen - Bahagian 1: Keperluan Teknikal Am"
- GB/T20840.5-2013 "Pengubah Instrumen - Bahagian 5: Keperluan Teknikal Tambahan untuk Voltan Kapasitif Transformers"
- GB/T19749-2005 "Kapasitor Berganding dan Pembahagi Voltan Kapasitif"

Keadaan Persekitaran Berkenaan

Transformer Voltan Luaran mempunyai kebolehsuaian persekitaran yang sangat baik dan boleh beroperasi secara stabil di bawah kompleks keadaan luar. Parameter standard yang boleh digunakan adalah seperti berikut:
- Senario Pemasangan: Sesuai untuk kegunaan dalaman dan luaran
- Suhu Ambien: -40℃～+45℃ (Syarat khas boleh disesuaikan dan dirundingkan)
- Kelajuan Angin Maksimum: ≤150km/j
- Ketinggian Dinilai: ≤2000m (versi altitud tinggi jenis G menyesuaikan diri dengan altitud yang lebih tinggi)
- Ketebalan Ais: ≤10mm
- Penilaian anti-pencemaran: Kelas Standard D (jarak rayap ≥ 43.3mm/kV), Kelas E pilihan (jarak rayap ≥ 53.7mm/kV)

Kelebihan Struktur Produk

CVT siri Usune TYD menggunakan struktur bersepadu modular, yang terdiri daripada dua bahagian teras: voltan kapasitif pembahagi dan peranti elektromagnet. Strukturnya teguh dan tahan lama:

1. Pembahagi Voltan Kapasitif berkekuatan tinggi

Menggunakan dielektrik komposit kertas nipis dan kertas kapasitor berkualiti tinggi. Elemen kapasitor berbilang adalah disambung secara bersiri di dalam sesendal porselin, diresapi vakum dengan minyak penebat berkualiti tinggi. Yang sepenuhnya sealed structure is equipped with an oil compensation device to maintain internal voltage stability, eliminating oil masalah kebocoran dan kelembapan. Struktur pemasangan bolt memastikan pemasangan yang mudah dan sambungan yang selamat.

2. Peranti Elektromagnet Bersepadu

Termasuk pengubah perantaraan terbina dalam, reaktor pampasan dan peredam reaktor tepu cepat, semuanya dimeterai dalam tangki keluli berisi minyak. Ia dipasang terlebih dahulu dengan pembahagi voltan rendah sebelum meninggalkan kilang, memastikan pengasingan lengkap sistem minyak penebat dan menghapuskan gangguan bersama.

3. Reka bentuk Perlindungan Keselamatan

Dilengkapi dengan terminal redaman, pembumian dan gelombang pembawa khusus dengan tanda yang jelas. Pelbagai pelindung struktur berkesan menghalang bahaya keselamatan seperti kebocoran voltan tinggi dan kerosakan pada peralatan sekunder.

Permohonan Kejuruteraan Cas

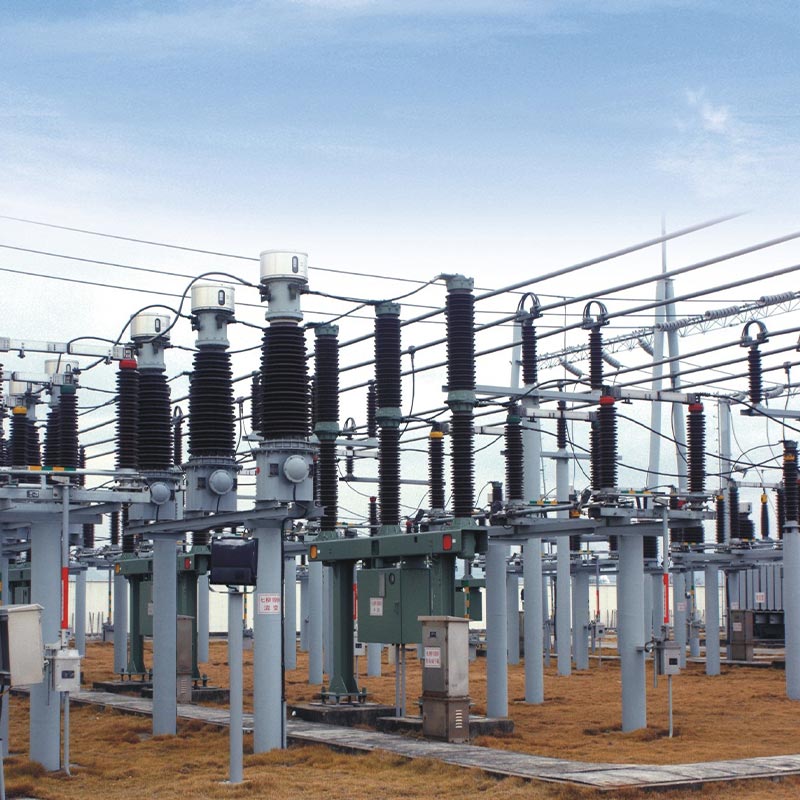

As a high-quality supplier of high-voltage CVT equipment, Usune's TYD series voltage transformers have been berjaya digunakan untuk projek utama dalam pengubahsuaian grid kuasa bandar 110kV di Zhoushan, Wilayah Zhejiang. The projek memilih model klasik TYD110/√3-0.02FH, sesuai untuk keadaan operasi kompleks tempatan kawasan pantai dengan pencemaran berat dan titik neutral yang tidak dibumikan dengan berkesan.
Peralatan asal dalam pencawang ini mengalami pengukuran voltan yang tidak stabil dan anti-gangguan yang lemah keupayaan. Selepas menggantikan CVT dengan CVT siri Usune TYD, peralatan telah beroperasi dengan stabil untuk lebih daripada 3 tahun, mengekalkan pemeteran yang tepat dan output isyarat yang stabil walaupun dalam persekitaran yang keras seperti tinggi kelembapan, semburan garam, dan angin kencang. Ini menyediakan sokongan yang boleh dipercayai untuk perlindungan geganti pencawang dan pembawa komunikasi, dengan berkesan meningkatkan kebolehpercayaan operasi grid kuasa serantau, mengurangkan peralatan failure rates, and fully verifying the product's excellent weather resistance and pollution resistance performance.

Spesifikasi Operasi dan Penyelenggaraan

1. Parameter Operasi Teras

- Operasi jangka panjang: 1.2 kali voltan terkadar (1.2Un)
- Lebihan beban jangka pendek: Boleh beroperasi selama 30 saat pada voltan 1.5Un
- Jenis F khusus: Boleh beroperasi secara berterusan selama 8 jam pada voltan 1.9Un

2. Keperluan Penyelenggaraan Harian

- Periksa keadaan pengedap peralatan secara kerap untuk mengelakkan kebocoran minyak penebat;
- Pastikan sambungan yang boleh dipercayai bagi terminal redaman d1 dan d2; operasi litar terbuka adalah dilarang sama sekali;
- Apabila tidak disambungkan kepada peralatan pembawa, terminal N dan X mestilah litar pintas yang boleh dipercayai;
- Pembongkaran tanpa kebenaran bolt pengedap dan struktur pengedap lubang pengisian minyak adalah dilarang;
- Pensampelan minyak rutin dan ujian unit elektromagnet tidak diperlukan untuk mengelakkan bahaya keselamatan yang disebabkan oleh minyak tahap menurun.

Dimensi produk.

Rujukan Projek

Projek Pelancaran Roket Cas-angkasa

Laporan Ujian

Soalan Lazim

S1: Apakah ujian teras yang perlu diselesaikan sebelum memulakan CVT siri Usune TYD?

Tiga ujian teras mesti diselesaikan mengikut piawaian DL/T596-1996: Pertama, kapasitans dan dielektrik kehilangan pembahagi kapasitor mesti diuji, dengan nilai kemuatan menyimpang dari papan nama sebanyak ≤2% dan tangen kehilangan dielektrik ≤0.002. Kedua, rintangan penebat unit elektromagnet mesti diuji menggunakan a 2500V megohmmeter, dengan rintangan penebat setiap terminal ke tanah ≥500MΩ. Ketiga, penentukuran ketepatan ujian memerlukan peningkatan sudut petunjuk voltan tinggi untuk mengurangkan gangguan kapasitans sesat dan memastikan ketepatan pengukuran.

S2: Apakah langkah berjaga-jaga utama untuk pemasangan Transformer Voltan Luaran di tapak?

Pertama, pembahagi kapasitor dan peranti elektromagnet adalah set padanan dan mesti dipasang mengikut nombor papan nama; they cannot be interchanged arbitrarily. Kedua, lubang pengangkat unit elektromagnet tangki minyak mesti digunakan untuk mengangkat; mengangkat lengan porselin kapasitor adalah dilarang untuk menghalang peralatan kerosakan. Ketiga, asas mesti dipasang dengan bolt berkekuatan tinggi M20, dan kecondongan keseluruhan peralatan mesti tidak melebihi 2/1000mm. Keempat, pastikan terminal X dibumikan dengan pasti dan terminal redaman adalah selamat disambungkan untuk mengelakkan kerosakan peralatan.

S3: Apakah senario yang sesuai untuk model akhiran H, G dan F?

H ialah jenis anti-pencemaran, sesuai untuk persekitaran yang sangat tercemar dan sangat menghakis seperti kawasan pantai dan lombong perindustrian; G ialah jenis altitud tinggi, dioptimumkan untuk altitud tinggi, voltan rendah dan suhu rendah persekitaran, sesuai untuk kawasan di atas 2000m; F ialah jenis penyesuaian sistem, direka khusus untuk titik neutral non-effectively grounded power systems, with stronger overvoltage tolerance, suitable for special power grid keadaan operasi.

Kekuatan Kilang dan Jaminan Perkhidmatan

Zhejiang Usune Electric ialah kilang peralatan elektrik voltan tinggi profesional yang mengintegrasikan R&D, pengeluaran, dan jualan. Dengan pengalaman bertahun-tahun dalam bidang pengubah voltan tinggi, ia memiliki sistem pengeluaran yang lengkap dan proses pemeriksaan kualiti yang ketat. Semua produk TYD telah lulus ujian standard kebangsaan, memastikan stabil prestasi dan keberkesanan kos yang tinggi. Produk standard dan penyelesaian tersuai boleh disediakan mengikut tahap voltan yang berbeza, keadaan persekitaran dan keperluan grid kuasa, menyediakan voltan tinggi yang boleh dipercayai supporting equipment for global power projects.
