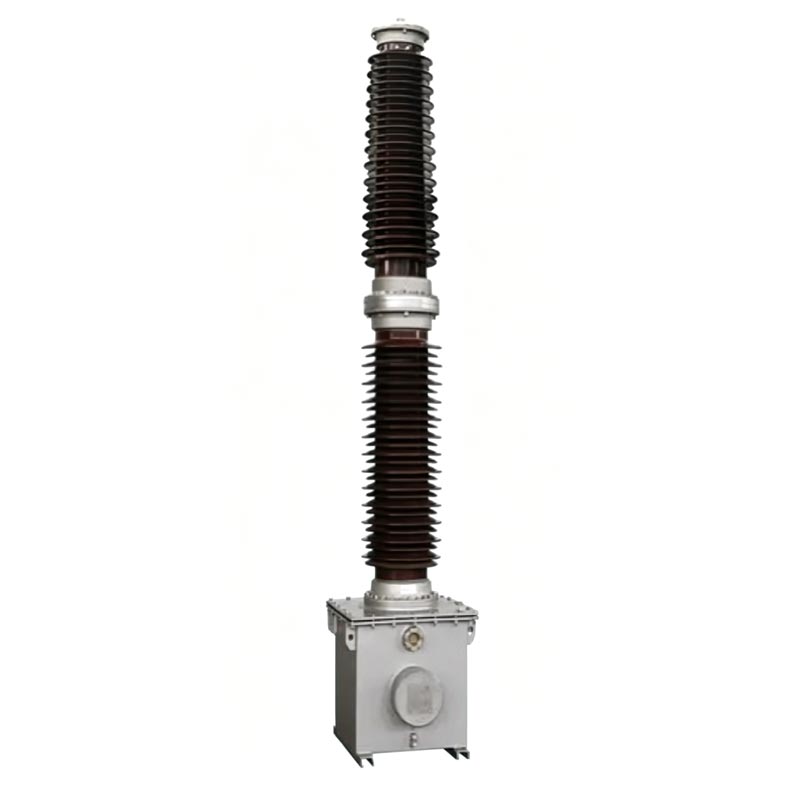

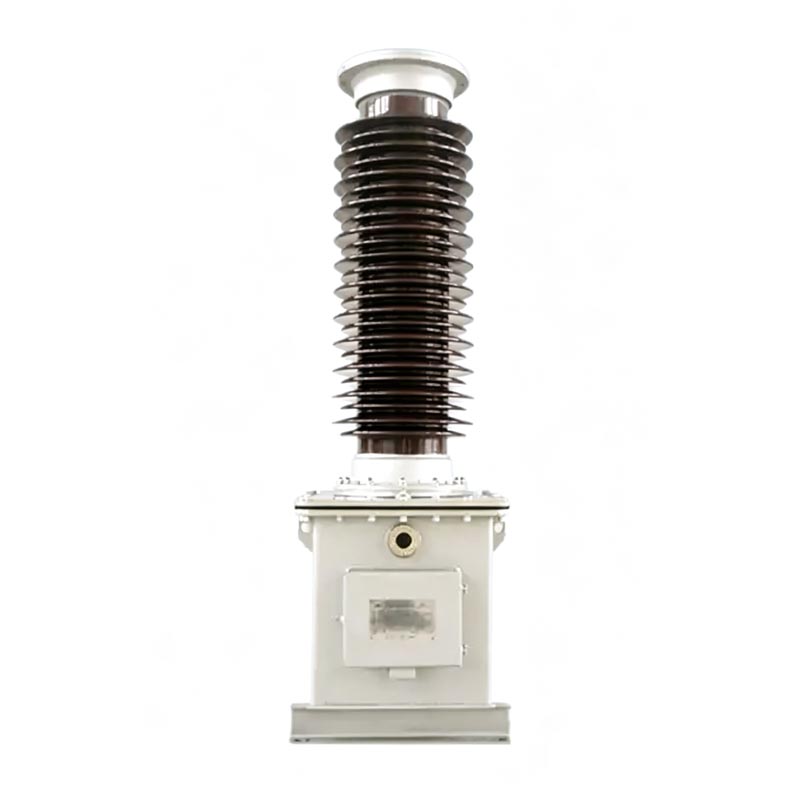

Pengubah Voltan Pt siri Usune TYD 110 kV ialah pengubah voltan kapasitif berprestasi tinggi secara khusus direka untuk grid kuasa voltan tinggi 110kV. Produk ini menggunakan prinsip pembahagian voltan kapasitif dan sepenuhnya struktur terendam minyak tertutup, mengelakkan kekurangan transformer tradisional seperti saiz besar dan lemah anti-gangguan, dan mempunyai rintangan pencemaran yang sangat baik, toleransi suhu rendah, dan rintangan angin. ini peralatan menyepadukan ukuran, perlindungan, dan fungsi gandingan komunikasi pembawa, dan merupakan teras sokongan peranti untuk operasi pintar dan penyelenggaraan sistem penghantaran dan transformasi kuasa 110kV.
Transformer Voltan Pt 110 kV mematuhi piawaian kebangsaan GB/T20840.1-2010, GB/T20840.5-2013 dan GB/T19749-2005. Proses reka bentuk, pengeluaran dan ujiannya diseragamkan, dan semua parameter prestasi memenuhi spesifikasi ujian pencegahan untuk peralatan kuasa.
Arahan Am
- TYD: Kod khas untuk pengubah voltan kapasitif
- 110/3: Voltan fasa ternilai bagi sistem yang ia serasi ialah 110kV
- 0.02: Kapasiti terkadar pembahagi voltan kapasitif ialah 0.02μF
- Kod ciri akhiran: H - Jenis anti-pencemaran; G - Jenis altitud tinggi (sesuai untuk ketinggian melebihi 2000m);
F - Sesuai untuk titik neutral sistem yang tidak dibumikan dengan berkesan
Contoh: TYD110/3-0.02FH mewakili pengubah voltan kapasitif yang sesuai untuk titik neutral 110kV grid kuasa yang tidak dibumikan dengan berkesan, dengan kapasitansi terkadar 0.02μF dan penarafan anti-pencemaran yang tinggi.
Terdiri daripada kapasitor gandingan dan kapasitor pembahagi voltan yang disusun bersama. Berbilang set kapasitor elemen disambung secara bersiri di dalam sesendal porselin. Ia menggunakan filem nipis dan kertas kapasitor berkualiti tinggi dielektrik komposit dan vakum diresapi dengan minyak penebat berkualiti tinggi. Peralatan telah dimeterai sepenuhnya struktur dengan peranti pampasan minyak terbina dalam untuk mengekalkan tekanan dalaman yang stabil, mencegah kebocoran minyak, menghapuskan keperluan untuk pensampelan di tapak, mengasingkan kelembapan dan kekotoran luaran dengan berkesan, dan memastikan kestabilan prestasi penebat.
Transformer Voltan Pt 110 kV dimeterai sepenuhnya dalam tangki keluli berisi minyak (yang juga berfungsi sebagai asas kapasitor), termasuk pengubah perantaraan, reaktor pemampasan, dan reaktor tepu cepat peredam. Ia pra-dipasang dengan kapasitor pembahagi voltan rendah sebelum meninggalkan kilang. Elektromagnet unit dan litar minyak pembahagi kapasitor diasingkan sepenuhnya, memastikan tiada gangguan dan operasi yang stabil. Pendawaian sekunder dan terminal gelombang pembawa terletak di tengah-tengah dalam kotak simpang di dinding sisi tangki, dilabel dengan jelas untuk pendawaian dan penyelenggaraan yang mudah di tapak.
Kurangkan output dengan tepat untuk menyediakan isyarat voltan rendah standard, menawarkan sokongan data yang boleh dipercayai untuk kuasa pemeteran tenaga grid dan pemantauan voltan masa nyata.
Dilengkapi dengan perlindungan geganti dan peralatan kawalan automatik, ia membolehkan pengecaman kerosakan grid kuasa, pengesahan penyegerakan, dan perlindungan talian, mencegah kerosakan peralatan dan kemalangan grid kuasa yang disebabkan oleh anomali voltan.
Berfungsi sebagai kapasitor gandingan khusus untuk komunikasi pembawa talian kuasa, menyediakan saluran isyarat yang stabil untuk penghantaran data grid kuasa dan operasi dan penyelenggaraan jauh.
- Keadaan Operasi yang Serasi: Sistem kuasa AC 50/60Hz
- Voltan Keluaran Sekunder: 100/√3V, 100V (spesifikasi standard)
- Tangen Kehilangan Dielektrik: ≤0.002
- Ralat Kapasitor: Tidak melebihi ±2% daripada penarafan papan nama
- Rintangan Penebat: ≥500MΩ (diukur dengan 2500V megohmmeter)
- Keupayaan Operasi Voltan Lebih: Operasi jangka panjang pada voltan terkadar 1.2 kali; operasi jangka pendek pada 1.5
kali voltan terkadar selama 30 saat; Jenis F boleh beroperasi secara berterusan selama 8 jam pada voltan terkadar 1.9 kali
- Suhu Operasi: -40℃~+45℃ (boleh disesuaikan untuk keadaan khas)
- Rintangan Kelajuan Angin Maksimum: 150km/j
- Ketinggian Berkenaan: ≤2000m (model altitud tinggi tersedia atas permintaan)
- Ketebalan Ais Maksimum: 10mm
- Penilaian anti-pencemaran: Kelas Standard D (jarak rayap ≥ 43.3 mm/kV), Kelas E pilihan (jarak rayap ≥
53.7 mm/kV)

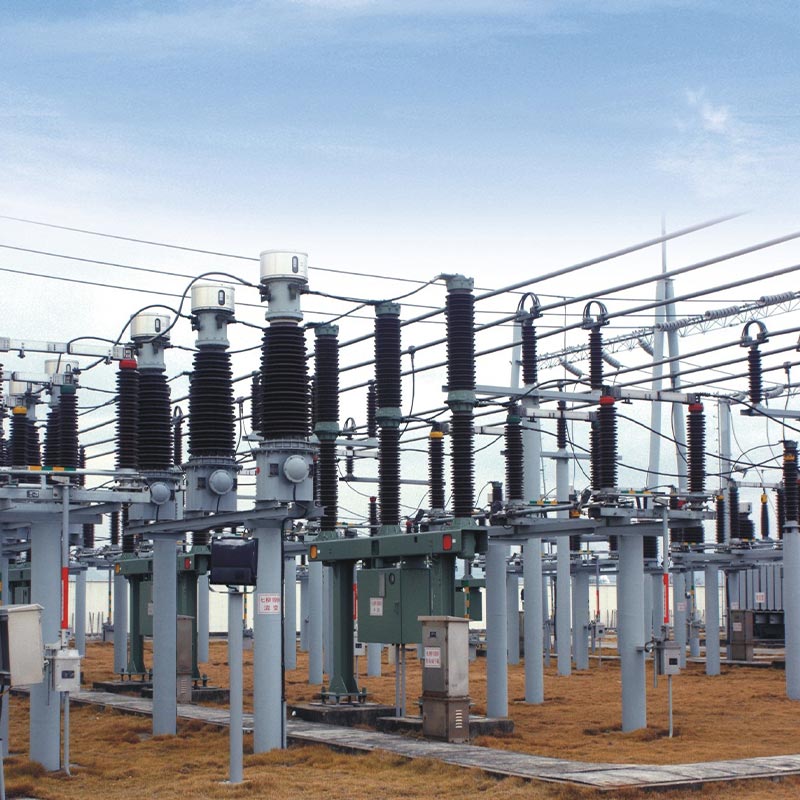

Usunune TYD110/3-0.02FH anti-pencemaran 110 kV Pt Voltan Transformer telah berjaya digunakan pada luaran projek pengubahsuaian pencawang serantau 110kV di Wilayah Zhejiang. Pencawang ini berfungsi di sekitar taman perindustrian dan kawasan perumahan, memerlukan kestabilan bekalan kuasa yang sangat tinggi dan kebolehpercayaan peralatan. Terletak di kawasan pantai dengan kelembapan yang tinggi, semburan garam yang tinggi, dan pencemaran yang teruk, dan dengan angin laut yang kerap, projek itu menuntut prestasi anti-pencemaran, anti-karat dan anti-penuaan yang ketat daripada voltan tinggi peralatan.
Peralatan itu dinaikkan, dipasang, dan ditauliahkan dengan ketat mengikut spesifikasi pengeluar sebelum mula beroperasi. Dua tahun operasi dan penyelenggaraan di tapak dan data ujian tetap menunjukkan itu parameter teras seperti kemuatan peralatan dan kehilangan dielektrik secara konsisten memenuhi piawaian kebangsaan, dengan no isu seperti kebocoran minyak, bunyi tidak normal atau hanyut parameter. Anti-kotoran dan anti-karat yang unggul struktur berkesan menahan kakisan semburan garam pantai dan udara lembap, mengelakkan kerosakan biasa seperti penuaan penebat dan turun naik voltan dalam alatubah tradisional. Ia secara stabil melengkapkan kuasa pemeteran, pemantauan voltan, dan gandingan komunikasi pembawa, memastikan bekalan kuasa yang berterusan dan selamat kepada pencawang, dan mengesahkan sepenuhnya kestabilan dan kebolehsuaian produk di bawah keadaan luar yang teruk.

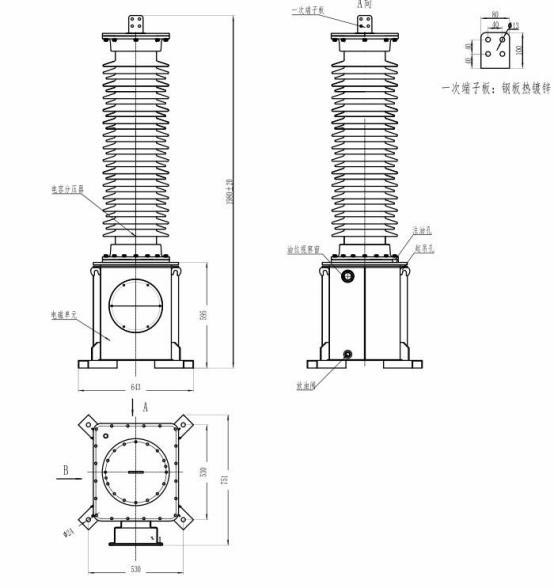

Peralatan dihantar sebagai set lengkap pembahagi voltan kapasitor + peranti elektromagnet. Pemasangan mesti tegas mematuhi nombor papan nama; pencampuran dan penggantian sewenang-wenangnya adalah dilarang sama sekali. Untuk peralatan mengangkat, lubang angkat khusus untuk tangki minyak unit elektromagnet mesti digunakan; angkat langsung daripada sesendal porselin kapasitor adalah dilarang. Asas dipasang dengan bolt berkekuatan tinggi M20, dan keseluruhannya sudut kecondongan pemasangan ialah ≤2/1000mm untuk memastikan operasi peralatan yang stabil.
Keperluan Pendawaian Utama: Terminal peredam d1 dan d2 mesti disambungkan dengan pasti; litar terbuka adalah ketat dilarang. Apabila tidak disambungkan kepada peralatan pembawa, terminal N dan X mestilah litar pintas yang boleh dipercayai. semasa operasi peralatan, terminal X mesti dibumikan secara langsung dan boleh dipercayai untuk mengelakkan voltan tinggi daripada memasuki kandang sekunder, merosakkan peralatan, dan membahayakan keselamatan diri.
Peralatan ini mempunyai struktur terendam minyak yang tertutup sepenuhnya, memastikan prestasi yang stabil dan menghapuskan keperluan untuk pensampelan dan ujian minyak rutin. Penyelenggaraan rutin hanya memerlukan pemeriksaan berkala ke atas pengedap peralatan keadaan, kekejangan terminal dan penyelesaian masalah untuk bunyi yang tidak normal, anomali voltan sekunder dan tiba-tiba lonjakan voltan dalam sambungan delta terbuka. Pembongkaran bolt dan pengedap peralatan tanpa kebenaran struktur adalah dilarang sama sekali. Pembahagi kapasitor dan peranti elektromagnet tidak boleh dibongkar tanpa kebenaran pengilang. Selepas peralatan dibuang, ia mesti diserahkan kepada alam sekitar tempatan jabatan perlindungan untuk pelupusan berpusat dan tidak berbahaya untuk mencegah pencemaran alam sekitar.
H ialah jenis tahan pencemaran, sesuai untuk senario perindustrian pantai dan tercemar teruk, dengan peningkatan jarak rayapan dan rintangan kakisan; G ialah jenis altitud tinggi, dioptimumkan untuk kawasan melebihi altitud 2000m, sesuai untuk persekitaran ultraviolet voltan rendah dan kuat; F ialah jenis khusus untuk titik neutral tidak berkesan pembumian, dengan toleransi lebihan voltan yang lebih kuat, sesuai untuk sistem grid kuasa yang sepadan. Model yang sesuai boleh dipilih berdasarkan persekitaran geografi projek dan sistem grid kuasa.
D1 dan D2 ialah terminal peredam. Membukanya akan menyebabkan kegagalan peredam, mencetuskan lonjakan voltan lampau dalaman dan menyebabkan kerosakan kekal pada kapasitor dan unit elektromagnet. Apabila tiada peralatan pembawa disambungkan, memutuskan sambungan terminal N-X akan membenarkan voltan tinggi memasuki kotak simpang sekunder, menyebabkan sekunder terbakar peralatan pemantauan dan perlindungan serta menyebabkan kemalangan keselamatan. Kebolehpercayaan sambungan terminal mestilah diperiksa sebelum memulakan peralatan.
Tidak, pensampelan dan ujian minyak berkala tidak diperlukan. Unit elektromagnet beroperasi pada voltan rendah, dan a set lengkap pengedap dan ujian prestasi telah selesai sebelum meninggalkan kilang, memastikan boleh dipercayai prestasi pengedap. Pensampelan di tapak akan mengganggu keseimbangan tekanan dalaman peralatan, yang membawa kepada masalah yang berpotensi seperti penurunan paras minyak, pencerobohan lembapan, dan kemerosotan penebat. Pemeriksaan rutin sahaja perlu mengesahkan integriti pengedap dan kestabilan parameter elektrik. Jika parameter tidak normal, hubungi pengilang untuk ujian khusus.
