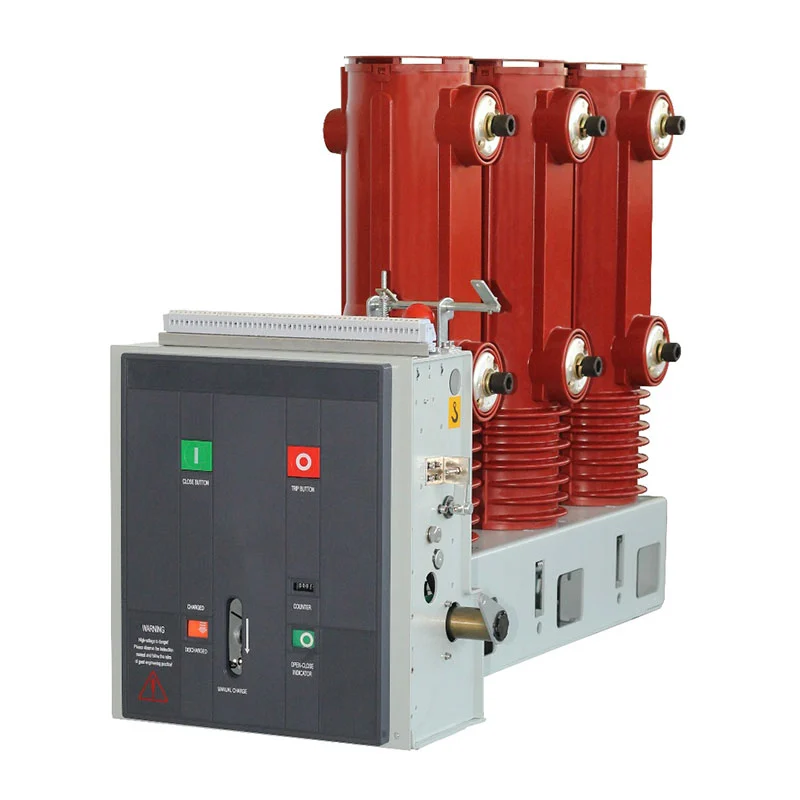

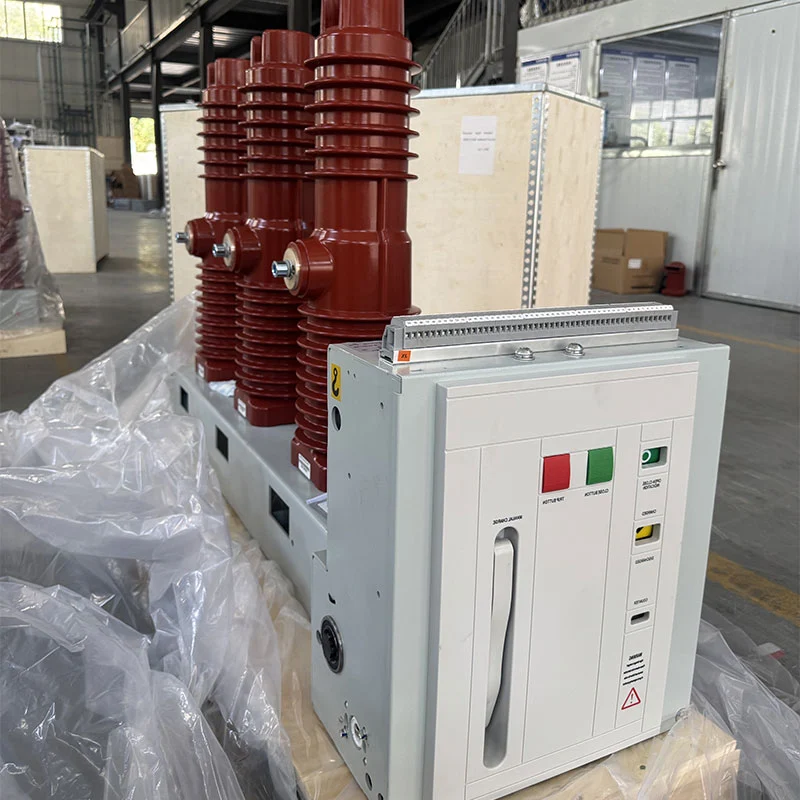

Tidak seperti kabinet suis yang lengkap, Pemutus Litar Vakum Dalaman ZN85C-40.5 40.5kV ini memfokus pada teras fungsi pensuisan litar kuasa. Struktur pemasangan sisi tetapnya, mekanisme operasi spring modular dan teknologi gangguan vakum menyediakan penyelesaian praktikal untuk aplikasi dalaman kelas 40.5kV, termasuk sistem di mana operasi penukaran yang kerap diperlukan.
Mekanisme pengendalian direka khusus untuk ciri-ciri pemutus litar vakum 40.5kV. Ia menggunakan mekanisme spring modular yang dipasang dalam bingkai pemutus, membenarkan ciri keluaran mekanikal untuk memadankan keperluan operasi pencelah vakum.
Mekanisme ini direka di sekitar susunan atas dan bawah pemutus dan membentuk bahagian bersepadu daripada struktur keseluruhan. Konfigurasi ini memudahkan laluan penghantaran mekanikal sambil menyediakan asas yang stabil untuk operasi penutupan dan pembukaan.
Konfigurasi pemasangan sisi tetap bertujuan untuk peralatan elektrik dalaman di mana pemutus dipasang sebagai a komponen pensuisan khusus. Bergantung pada reka bentuk projek, konfigurasi seperti garisan keluar kanan, atas pengaturan masuk dan terbenam boleh dipilih.
Berbanding dengan kabinet suis yang boleh ditarik balik yang lengkap, struktur ini membolehkan pereka projek memberi tumpuan mengintegrasikan pemutus dengan peralatan elektrik primer dan sekunder yang diperlukan mengikut yang khusus susunan sistem.
Tenaga penutup disimpan secara mekanikal dalam mekanisme spring. Penyimpanan tenaga boleh diselesaikan melalui motor atau secara manual dengan pemegang simpanan tenaga. Semasa operasi bermotor, sistem gear penghantaran memacu aci simpanan tenaga dan ketegangan spring penutup sehingga kedudukan tenaga tersimpan yang ditentukan dicapai.
Selepas penyimpanan tenaga selesai, mekanisme penahan memegang spring dalam kedudukan dan simpanan tenaga penunjuk berubah kepada status yang sepadan. Suis tambahan juga memutuskan sambungan bekalan kuasa motor apabila kedudukan tenaga tersimpan dicapai, meninggalkan pemutus bersedia untuk arahan penutupan.
Operasi penutupan boleh dimulakan secara manual melalui butang tutup atau secara elektrik melalui kawalan litar. Apabila elektromagnet penutup beroperasi, tenaga spring yang disimpan dilepaskan melalui sesondol dan mekanisme penghantaran.
Mekanisme penyambung kemudian memacu rod kendalian bertebat dan menggerakkan sentuhan ke arah kedudukan penutup sambil memampatkan spring sesentuh. Selepas strok penutup selesai, mekanisme penahan mengekalkan penutupan kedudukan dan suis tambahan berubah dengan sewajarnya.
Pembukaan boleh dimulakan secara manual atau melalui arahan pembukaan elektrik. Mekanisme pelepasan pembukaan membuka kunci penahan penutup, membenarkan tenaga tersimpan sesentuh dan spring brek untuk memisahkan pencelah vakum kenalan.
Semasa peringkat akhir pergerakan pembukaan, penimbal hidraulik menyerap tenaga mekanikal yang tinggal dan mengawal kedudukan pemisahan. Mekanisme yang diselaraskan ini membantu mengekalkan proses pembukaan terkawal.
Pemutus boleh dikonfigurasikan dengan kuasa pengendalian AC atau DC mengikut keperluan projek. Yang dibekalkan konfigurasi termasuk pilihan AC110/220V dan DC110/220V untuk gegelung penutup dan pembukaan, memberikan fleksibiliti untuk sistem kawalan pencawang dan industri yang berbeza.
Gegelung penutup mempunyai kuasa undian 288W, manakala gegelung pembukaan juga ditentukan pada 288W. Operasi biasa julat voltan ialah 85%–110% voltan terkadar untuk gegelung penutup dan 65%–120% voltan terkadar untuk gegelung pembukaan.
Motor simpanan tenaga menyediakan penyediaan automatik untuk operasi penutupan seterusnya. ZYJ220 yang dibekalkan konfigurasi menggunakan kuasa DC220V dengan kuasa input berkadar 90W. Pada voltan operasi terkadar, simpanan tenaga masa ditetapkan sebagai tidak lebih daripada 15 saat.
Susunan ini membolehkan pemutus memulihkan keadaan tenaga tersimpan selepas operasi tanpa memerlukan campur tangan manual berterusan.
Pengganggu vakum bertanggungjawab untuk mengganggu litar elektrik semasa operasi pembukaan. Apabila sesentuh berasingan, proses gangguan berlaku di dalam pencelah vakum dan bukannya dalam kebuk pensuisan berpenebat udara.
Gabungan gangguan vakum dan transmisi mekanikal kendalian spring menjadikan pemutus sesuai untuk aplikasi voltan sederhana dalaman di mana prestasi pensuisan yang boleh dipercayai dan operasi berulang diperlukan.
Reka bentuk asal siri ZN85C-40.5 menganggap aplikasi yang memerlukan penukaran yang kerap. Operasinya mekanisme dipadankan dengan ciri-ciri pencelah vakum 40.5kV, manakala storan tenaga bermotor sistem mengurangkan keperluan untuk pengecasan manual berulang.
Ini menjadikan peralatan sesuai untuk kemudahan perindustrian, pencawang dan loji janakuasa di mana operasi pensuisan membentuk sebahagian daripada pengurusan sistem elektrik biasa.
Pemutus boleh dimasukkan ke dalam pengagihan kuasa dalaman dan sistem kawalan elektrik dalam penjanaan kuasa kemudahan, di mana pensuisan dan perlindungan litar elektrik yang boleh dipercayai diperlukan.
Dalam pencawang, konfigurasi dalaman tetap boleh diintegrasikan ke dalam elektrik voltan tinggi yang sepadan sistem mengikut susunan litar utama, skim kawalan dan keperluan perlindungan.
Untuk kemudahan perindustrian dan perlombongan dengan beban elektrik yang besar, pemutus boleh menyediakan pensuisan dan fungsi perlindungan dalam sistem pengagihan kuasa dalaman dan sesuai untuk aplikasi yang memerlukan tetap operasi pensuisan.
Oleh kerana operasi penutupan dan pembukaan boleh dikawal secara elektrik, pemutus boleh disepadukan dengan sistem kawalan sekunder yang sesuai untuk operasi tempatan atau jauh mengikut reka bentuk projek.
| item | Spesifikasi |
| Model | ZN85C-40.5 |
| Voltan terkadar | 40.5kV |
| Sistem | AC tiga fasa |
| Kekerapan dinilai | 50Hz |
| Pemasangan | Dalaman |
| Struktur | Dipasang sisi tetap |
| Mekanisme operasi | Mekanisme operasi spring modular |
| Penyimpanan tenaga | Bermotor / manual |
| Operasi penutupan | Manual / elektrik |
| Operasi pembukaan | Manual / elektrik |
| Voltan gegelung penutup | AC110/220V, DC110/220V |
| Voltan gegelung pembukaan | AC110/220V, DC110/220V |
| Kuasa gegelung penutup | 288W |
| Kuasa gegelung pembukaan | 288W |
| Motor simpanan tenaga | ZYJ220 |
| Voltan terkadar motor | DC220V |
| Kuasa input berkadar motor | 90W |
| Masa penyimpanan tenaga | ≤15s |
| Konfigurasi | Kanan keluar / masuk atas / terbenam mengikut reka bentuk |
Peralatan ini bertujuan untuk pemasangan dalaman dan harus digunakan dalam persekitaran yang sesuai untuk voltan tinggi peralatan elektrik. Projek akhir harus mempertimbangkan suhu persekitaran, kelembapan, ketinggian, pengudaraan dan keadaan persekitaran lain apabila menentukan konfigurasi elektrik yang lengkap.
Pemutus hendaklah dipasang di lokasi tanpa getaran teruk, kesan atau keadaan persekitaran yang menghakis. Susunan pemasangan juga harus memastikan ruang operasi dan penyelenggaraan yang mencukupi di sekeliling peralatan dan mengekalkan penjajaran mekanikal yang diperlukan bagi pemutus dan komponen elektrik yang berkaitan.
Zhejiang Usune Electric Co., Ltd. menggunakan sistem pengurusan bersepadu yang meliputi kualiti produk, alam sekitar pengurusan dan kesihatan dan keselamatan pekerjaan. Syarikat itu memegang pensijilan ISO 9001, ISO 14001 dan ISO 45001, menyokong proses pembuatan terkawal daripada pemilihan komponen melalui pemasangan dan pemeriksaan.
Produk ini dibangunkan mengikut piawaian IEC dan GB yang berkenaan, dengan parameter dan konfigurasi elektrik ditentukan mengikut keperluan projek tertentu. Pensijilan CE juga tersedia untuk yang berkenaan konfigurasi produk, menyediakan sokongan dokumentasi tambahan untuk projek antarabangsa.
Pemutus Litar Vakum Dalaman ZN85C-40.5 40.5kV telah dirujuk dalam Projek Pelancaran Roket Cas-space, menyediakan contoh aplikasi kejuruteraan praktikal untuk peralatan elektrik voltan tinggi Usune dalam keadaan menuntut persekitaran industri.
Pemutus Litar Vakum Dalaman ZN85C-40.5 40.5kV adalah terutamanya komponen pensuisan dan perlindungan, manakala panel suis boleh tarik lengkap menyepadukan pemutus dengan bar bas, petak kabel, peralatan kawalan, peranti perlindungan dan komponen kabinet lain. Oleh itu, pemutus adalah lebih sesuai apabila projek memerlukan a peranti pensuisan 40.5kV khusus untuk penyepaduan ke dalam sistem elektrik yang lebih besar.
| Perbandingan | Pemutus Litar Vakum ZN85C-40.5 | Alat suis VCB boleh ditarik balik | Kabinet Agihan Voltan Rendah |
| Fungsi utama | Pensuisan dan perlindungan litar | Pengedaran dan penukaran MV lengkap | Pengagihan kuasa LV |
| Kelas voltan | 40.5kV | Voltan sederhana | Voltan rendah |
| Pemasangan | tetap | Boleh ditarik balik | Tetap / boleh ditarik balik |
| Fokus utama | Mekanisme operasi dan gangguan | Sistem kabinet lengkap | Pengagihan kuasa |
| Penyimpanan tenaga | Mekanisme musim bunga | mekanisme pengendalian VCB | Bergantung pada konfigurasi ACB/MCCB |
| Kawalan | Manual / elektrik | Tempatan / elektrik | Tempatan / elektrik |
| Aplikasi biasa | Loji kuasa, pencawang, industri | Sistem pengedaran MV | Kilang, bangunan dan kemudahan komersial |
Usune boleh menentukan konfigurasi yang sesuai mengikut rajah talian tunggal pelanggan, voltan terkadar, kuasa kawalan, susunan pemasangan dan keperluan operasi. Pendekatan ini membantu memastikan bahawa yang dipilih pemutus serasi dengan peralatan elektrik primer dan sekunder di sekeliling.
Untuk projek dengan voltan kawalan khas, pengaturan pemasangan atau keperluan operasi, teknikal konfigurasi boleh dibincangkan sebelum pengeluaran. Ini membolehkan Pemutus Litar Vakum Dalaman ZN85C-40.5 40.5kV untuk disesuaikan dengan sistem elektrik sebenar dan bukannya bergantung pada konfigurasi standard tetap.
Ia adalah pemutus litar vakum 40.5kV dalaman yang direka untuk kawalan elektrik dan perlindungan dalam loji kuasa, pencawang, kemudahan perindustrian dan perusahaan perlombongan.
ZN85C-40.5 menggunakan konfigurasi pemasangan sisi tetap, bukannya struktur troli boleh ditarik balik.
ya. Mekanisme spring menyokong penyimpanan tenaga manual dan operasi manual, manakala operasi elektrik juga tersedia.
Gegelung penutup dan pembukaan boleh dikonfigurasikan untuk AC110/220V atau DC110/220V mengikut keperluan projek.
Masa penyimpanan tenaga yang ditentukan bagi konfigurasi motor ZYJ220 ialah ≤15 saat pada voltan terkadar.
ya. Produk ini direka bentuk untuk aplikasi yang memerlukan operasi yang kerap, tertakluk kepada pengendalian yang berkenaan keadaan dan konfigurasi teknikal.
ya. Usune boleh mengkonfigurasi produk mengikut lukisan projek, parameter elektrik, keperluan kawalan dan keadaan pemasangan.
