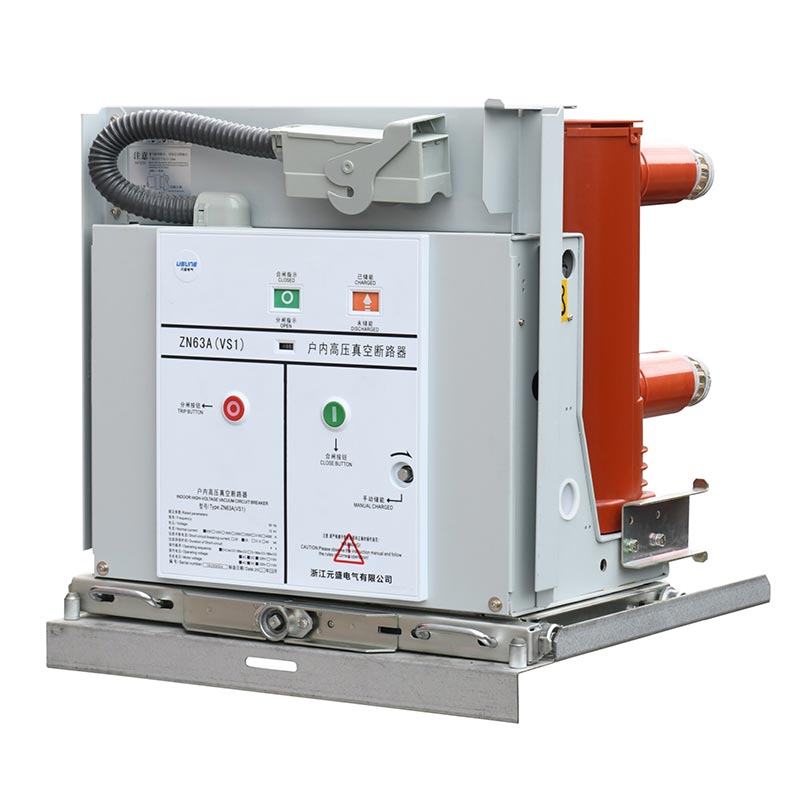

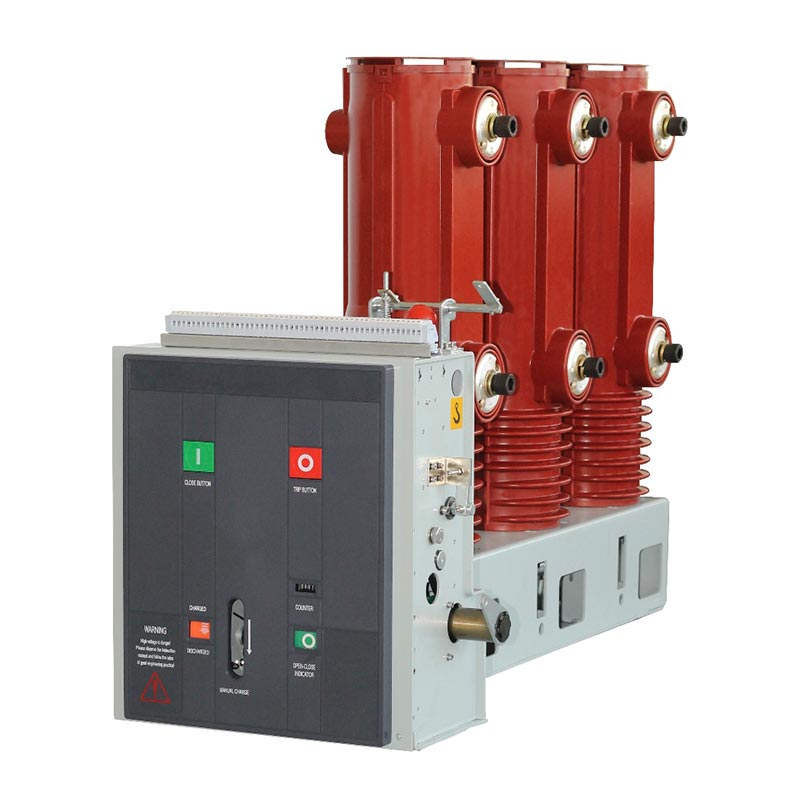

Pemutus Litar Vakum Vcb Dalaman 33kv

Pemutus Litar Vakum Vcb Dalaman Usune 33kv ialah produk generasi baharu yang direka berdasarkan alat suis termaju Konsep R&D dan keperluan sebenar pasaran pengagihan kuasa global. Ia sesuai untuk AC tiga fasa Sistem pengagihan kuasa dalaman 50Hz dengan voltan terkadar 40.5kV (tahap pengendalian 33kV), teras menjalankan fungsi seperti pensuisan beban biasa, gangguan arus kerosakan, perlindungan beban lampau sistem dan peralatan pengasingan keselamatan.

Produk ini meninggalkan struktur yang kompleks dan berlebihan, menggunakan bingkai bersepadu dan susun atur modular, dioptimumkan untuk pemasangan pemasangan sisi tetap dalam suis voltan tinggi. Ia menawarkan kelebihan yang ketara dalam ruang kabinet penyesuaian, kestabilan struktur keseluruhan, dan operasi dan penyelenggaraan kemudian. Berbanding dengan dalaman konvensional pemutus litar vakum, ia lebih mudah disesuaikan dengan keadaan operasi yang kerap, mempunyai hayat mekanikal yang lebih lama, dan ketekalan operasi yang lebih stabil, memenuhi sepenuhnya keperluan operasi yang berterusan dan boleh dipercayai bagi kritikal pautan bekalan kuasa.

Kelebihan Produk Teras

1. R&D Profesional + Reka Bentuk Berasaskan Senario

Dibangunkan khusus untuk menangani titik kesakitan aplikasi praktikal dalam suis dalaman 33kV/40.5kV, ia mengamalkan logik reka bentuk suis profesional. Ciri keluaran mekanikalnya dipadankan dengan sempurna dengan keperluan operasi pencelah vakum. Semua konfigurasi struktur dan prestasi direka untuk pemasangan tetap dalaman, operasi kerap, pencawang, dan senario pengagihan kuasa industri. The teknologi matang dan sangat praktikal untuk aplikasi kejuruteraan.

2. Ujian Dunia Sebenar + Maklum Balas Aplikasi Stabil

Pemutus Litar Vakum Vcb Dalaman 33kV menggunakan mekanisme pengendalian spring modular yang matang. Penghantarannya strukturnya ringkas dan boleh dipercayai, tanpa pautan penghantaran yang rumit atau mudah rosak. Disahkan dalam banyak pengagihan kuasa industri, naik taraf pencawang, dan projek bekalan kuasa perlombongan, ia menunjukkan cemerlang prestasi dalam ketepatan penutupan dan pembukaan, jangka hayat mekanikal, dan keupayaan anti-gangguan.

3. Prestasi Terpiawai + Parameter Sokongan Lengkap

Gegelung kendalian, motor storan tenaga, dan logik pengendalian semuanya direka mengikut parameter yang dinilai. The julat penyesuaian voltan adalah jelas, dan logik pautan suis tambahan boleh dipercayai. Penutupan produk, pembukaan, dan operasi penyimpanan tenaga diseragamkan, dengan dimensi lengkap, antara muka dan pendawaian konfigurasi. Ia boleh dipadankan terus dengan alat suis dalaman 33kV standard, menawarkan keserasian yang kukuh dan kebolehgantian yang tinggi.

4. Reka Bentuk Selamat, Stabil dan Mesra Pengguna

Dilengkapi dengan mod storan tenaga elektrik/manual dwi, ​​penunjuk status dan suis tambahan disegerakkan. Reka bentuk penyerapan penimbal hidraulik digunakan pada peringkat akhir tersandung, dengan berkesan mengurangkan kehausan impak dan meningkatkan keselamatan operasi. Ia memberikan maklum balas yang jelas tentang storan tenaga dan status buka/tutup, mengelakkan risiko salah operasi dan memastikan keselamatan operasi dan penyelenggaraan di tapak secara menyeluruh.

Struktur Operasi dan Sistem Mekanikal

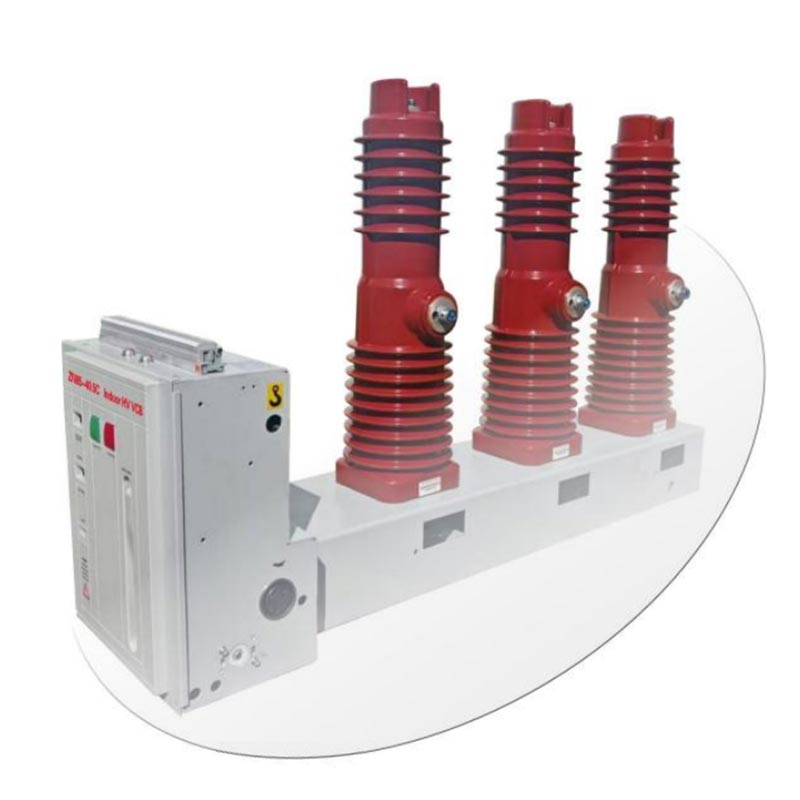

Teras Pemutus Litar Vakum Vcb Dalaman Usune ZN85C-40.5 33kV menggunakan operasi spring modular khusus mekanisme, yang dipasang sepenuhnya di dalam bingkai peralatan dan merupakan komponen teras yang sangat diperlukan struktur keseluruhan pemutus litar. Mekanisme ini direka khusus untuk 40.5kV dipasang di bahagian tetap dalaman model, dengan struktur penghantaran yang sangat mudah dan pengagihan daya yang lebih rasional.

Sorotan strukturnya yang paling ketara ialah penyesuaiannya yang sempurna kepada susun atur menegak pemutus litar, membolehkan pemasangan sangat bersepadu dengan litar utama dan sistem kutub. Keluk daya keluaran mekanisme sepadan dengan sempurna dengan keperluan operasi pencelah vakum, mengelakkan masalah seperti operasi yang tidak sepadan kelajuan, tekanan sentuhan tidak stabil, dan jangka hayat mekanikal yang pendek disebabkan oleh mekanisme konvensional. Ia adalah amat sesuai untuk ciri mekanikal dan keadaan operasi litar vakum dalaman 40.5kV pemutus.

Prinsip Kerja dan Aliran Operasi

1. Operasi Penyimpanan Tenaga

Kuasa tutup pemutus litar disediakan sepenuhnya oleh storan tenaga spring penutup, menyokong kedua-duanya pemacu motor elektrik dan mod operasi pemegang manual. Walaupun semasa gangguan kuasa atau penyelenggaraan, ia memastikan normal penyimpanan tenaga dan penutupan sandaran.

Dalam mod storan tenaga elektrik, motor storan tenaga yang dipasang pada plat sisi mekanisme memacu gear sistem penghantaran. Dalam mod storan tenaga manual, pengendali menarik pemegang storan tenaga khusus, berputar aci gear dan pemasangan gear. Melalui klac terlampau, aci simpanan tenaga berputar serentak, meregangkan spring penutup untuk melengkapkan simpanan tenaga.

Apabila mencapai storan tenaga penuh, pawl simpanan tenaga mengunci penggelek sesondol dengan selamat, dan klac terlampau secara automatik terlepas. Pada masa yang sama, plat penyambung memacu penunjuk storan tenaga untuk terbalik, memaparkan penunjuk "tenaga yang disimpan", dan suis tambahan beralih untuk memotong kuasa motor. Pada ini titik, pemutus litar memasuki keadaan sedia tutup, dengan status yang jelas dan boleh dipercayai.

2. Operasi Penutupan

Penutupan boleh dicapai dengan menekan butang penutup secara manual atau mengawal elektromagnet penutup dari jauh. Apabila dicetuskan, mekanisme penyimpanan tenaga melepaskan kunci pawl, dan spring penutup pra-simpan dengan cepat mengecut, menyebabkan sesondol, aci simpanan tenaga, dan klac terlampau bergerak secara serentak.

Cam memacu lagi mekanisme pautan, menolak rod tarik bertebat dan menggerakkan sentuhan ke arah penutup kedudukan, memampatkan spring cakera kenalan, dan mewujudkan tekanan sentuhan stabil yang diperlukan untuk dinilai pengaliran semasa. Selepas penutupan, pawl penutup mengunci roller mekanisme, mengekalkan kedudukan tertutup; yang penunjuk storan tenaga dan suis tambahan ditetapkan semula secara automatik, menyambungkan litar motor. Dengan luaran bekalan kuasa, ia segera memasuki keadaan simpanan tenaga semula, penunjuk penutup/pembukaan beralih ke keadaan "tertutup", dan suis utama dan tambahan melengkapkan pensuisan segerak.

3. Operasi tersandung

Perjalanan boleh dicetuskan dalam tiga cara: secara manual melalui butang perjalanan, melalui unit perjalanan elektrik luaran, atau melalui unit perjalanan arus lebih. Apabila dicetuskan, selak penutup membuka kunci, melepaskan keadaan mengunci antara selak mekanisme dan penggelek.

Di bawah tindakan gabungan spring sesentuh dan spring tersandung, sesentuh bergerak dan pegun di dalamnya ruang pencelah vakum tiang tetap dengan cepat dan boleh dipercayai dipisahkan, mencapai arus kerosakan atau beban gangguan semasa. Pada peringkat akhir tindakan tersandung, penimbal hidraulik terbina dalam menyerap sisa tenaga hentaman, mengehadkan kedudukan tersandung terakhir, mengurangkan bunyi dan haus hentaman mekanikal, dan memanjangkan hayat mekanikal keseluruhan peralatan.

Parameter Elektrik dan Mekanikal Utama

Kaedah dan Dimensi Pemasangan

Usune ZN85C-40.5 menggunakan struktur pemasangan dipasang sisi tetap, direka khusus untuk dalaman standard alat suis voltan tinggi. Ia mempunyai keserasian kabinet yang tinggi, pemasangan yang mudah, pentauliahan, dan seterusnya penyelenggaraan, dan menyokong tiga kaedah pemasangan pendawaian arus perdana:

- Jenis kabel keluar sebelah kanan
- Jenis kabel masuk teratas
- Jenis pemasangan tersembunyi

Dimensi keseluruhan mematuhi sepenuhnya spesifikasi padanan unit keseluruhan (lihat Rajah 1 untuk butiran terperinci jarak lubang pelekap, panjang keseluruhan, lebar, ketinggian dan dimensi sambungan bar bas), membolehkan standard penggantian dan pemadanan kabinet bersatu, mengurangkan reka bentuk pelanggan, pengubahsuaian dan kos pemasangan.

Soalan Lazim

S1: Adakah produk ini sesuai untuk kedua-dua sistem kuasa 33kV dan 40.5kV?

A: Ya. Voltan reka bentuk terkadar produk ialah 40.5kV, memenuhi sepenuhnya keperluan operasi dalaman konvensional daripada sistem kuasa 33kV. Ia mempunyai penebat yang mencukupi dan margin kapasiti pecah, dan boleh selamat dan stabil digunakan untuk projek suis dalaman 33kV dalam perusahaan perindustrian dan perlombongan, loji kuasa, dan kecil dan pencawang bersaiz sederhana.

S2: Bagaimana jika bekalan kuasa di tapak terganggu dan penyimpanan tenaga tidak dapat disiapkan secara elektrik?

A: Pemutus Litar Vakum Vcb Dalaman 33kV ini dilengkapi dengan pemegang penyimpanan tenaga manual khusus. Apabila bekalan kuasa luaran terganggu atau motor gagal, pengendali boleh melengkapkan penutupan dan tenaga secara manual operasi penyimpanan melalui pemegang storan tenaga, mencapai operasi penutupan biasa dan bertambah baik dengan ketara keupayaan operasi kecemasan peralatan di bawah gangguan bekalan elektrik dan keadaan penyelenggaraan.

S3: Apakah kelebihan teras jenis dipasang sisi tetap ini berbanding vakum jenis kereta tangan konvensional pemutus litar?

J: Model tetap yang dipasang di sisi ini mempunyai ketegaran struktur yang lebih kuat dan ruang pemasangan jejari yang lebih sedikit, menjadikannya lebih mudah dipadankan dengan suis padat. Ia juga menawarkan kestabilan yang lebih tinggi di bawah operasi yang kerap dan getaran syarat. Pemasangan, penetapan dan penyelenggaraan seterusnya adalah lebih mudah, menjadikannya lebih sesuai untuk industri pengguna, projek pengubahsuaian dan senario penggantian bukan jenis laci sepenuhnya dengan keperluan tinggi untuk tetap dan operasi yang boleh dipercayai.
