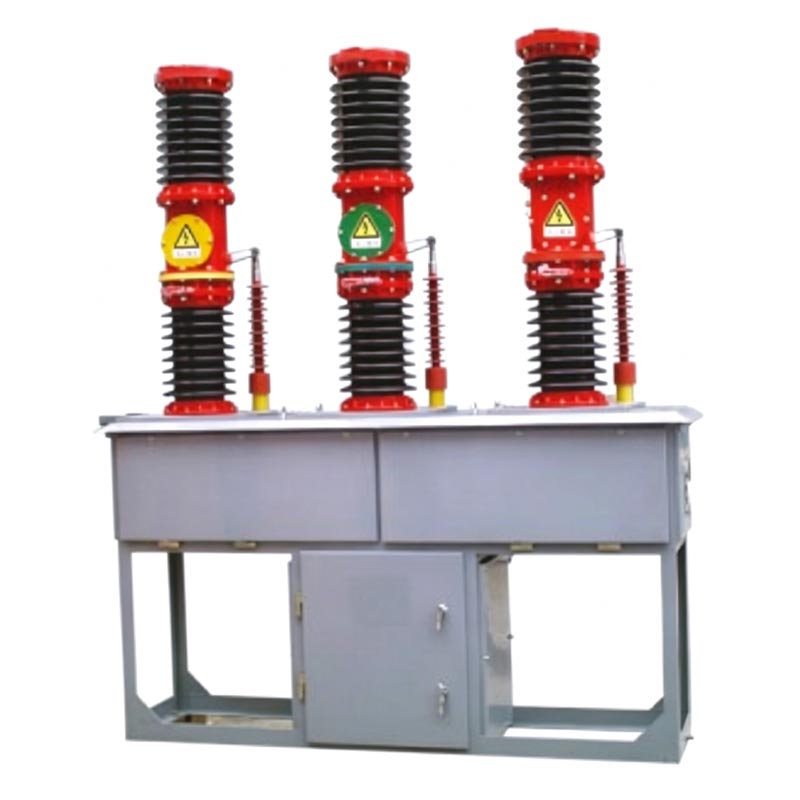

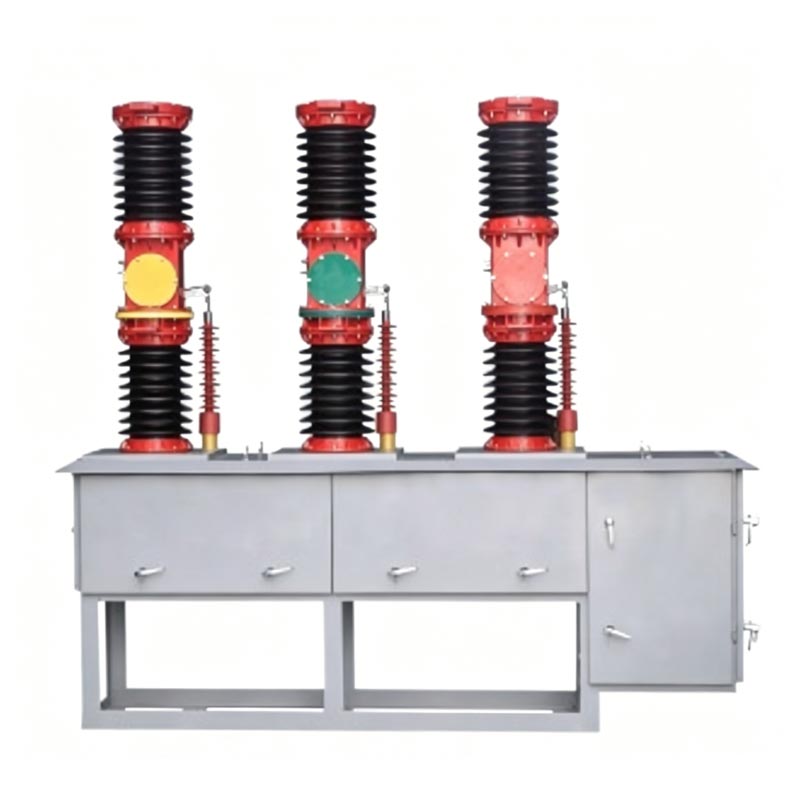

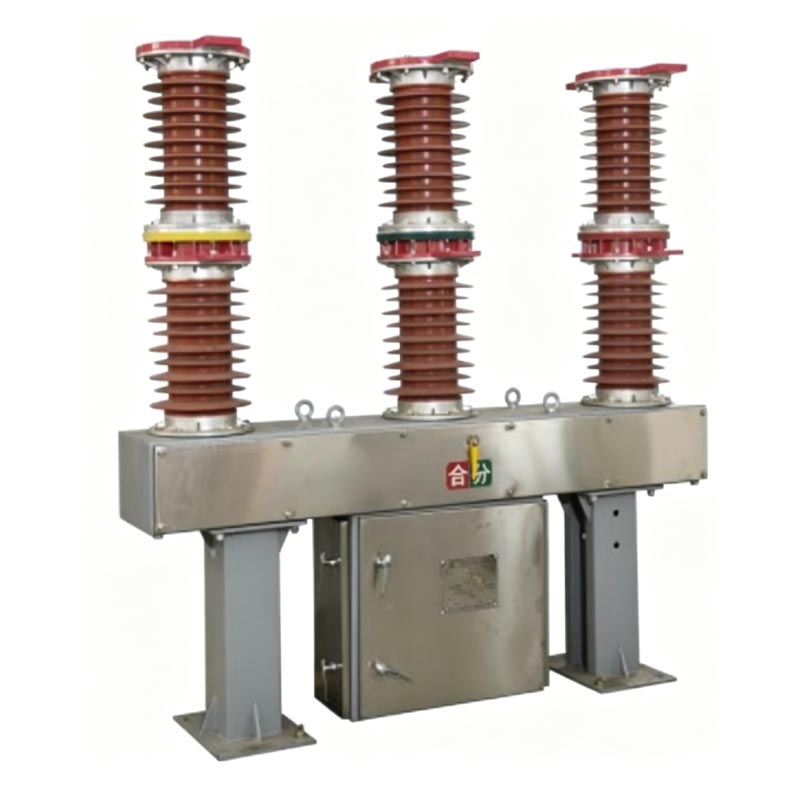

Pemutus Litar Vakum Luar Usune Zw7-40.5 ialah pemutus litar vakum voltan tinggi luaran yang sesuai untuk 50Hz sistem penghantaran dan pengagihan kuasa AC tiga fasa, 24-40.5kV, terutamanya digunakan untuk kawalan sistem, perlindungan, pembahagian, dan pensuisan bank kapasitor. Apabila digunakan bersama dengan penutup semula, ia membolehkan pembahagian pintar menutup semula kawalan sistem kuasa; ia menyokong mekanisme operasi spring atau elektromagnet, mempunyai mekanikal yang stabil prestasi, dan tidak menimbulkan risiko kebakaran atau letupan; ia mematuhi GB1984-1989 "Pemutus Litar Voltan Tinggi AC" dan Piawaian IEC56, IEC62271-100 "Pemutus Litar AC Voltan Tinggi".
1. Prestasi Pemecahan Cemerlang: Menggunakan teknologi pemadam arka vakum, menghasilkan pecahan yang kuat
kapasiti, hayat elektrik yang panjang, dan hayat mekanikal sehingga 10,000 kitaran.
2. Bebas Penyelenggaraan dan Boleh Dipercayai: Struktur ringkas, tidak memerlukan penyelenggaraan tetap, dan hayat perkhidmatan yang panjang.
3. Prestasi Penebat dan Anti-Pencemaran Cemerlang: Prestasi penebat luar yang kuat dan cemerlang
keupayaan anti-pencemaran.
4. Tatarajah Pintar Fleksibel: Boleh dilengkapi dengan pengubah arus terbina dalam (ketepatan sehingga 0.2S
kelas) untuk pemeteran dan perlindungan rangkaian tiga fasa.
5. Keserasian Luas Mekanisme Operasi: Boleh disesuaikan dengan mekanisme operasi spring atau elektromagnet, membolehkan
operasi yang kerap dan boleh dipercayai.

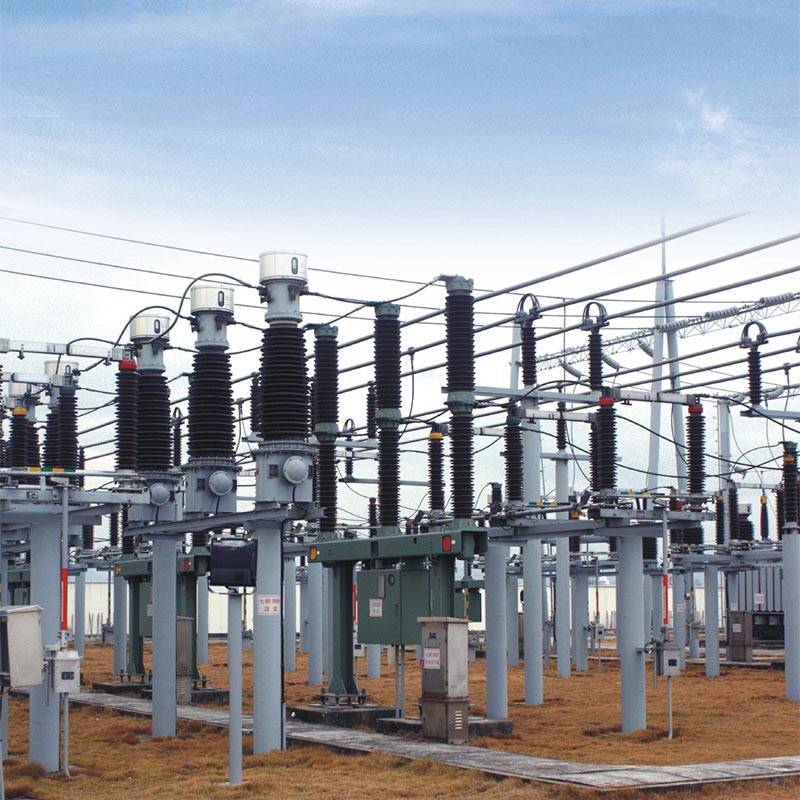

1. 24-40.5kV talian penghantaran dan agihan serta pencawang
2. Projek pengubahsuaian dan pembesaran grid kuasa bandar dan luar bandar
3. Ladang angin, loji tenaga suria, dan sistem kuasa industri
4. Aplikasi pensuisan bank kapasitor dan pemutus litar ikat
5. Kawasan pesisir pantai, altitud tinggi dan kawasan yang sangat tercemar
1. Nama Projek: Projek Sambungan Grid Ladang Angin 35kV di China Utara
2. Pelanggan: State Grid Hebei Electric Power Co., Ltd.
3. Latar Belakang Projek: Ladang angin ini terletak di kawasan pantai dengan kelembapan yang tinggi, semburan garam yang berat, dan ribut petir yang kerap. Sistem talian keluar 35kVnya memerlukan pemutus litar yang boleh dipercayai untuk kawalan, kerosakan pengasingan, dan operasi penutupan semula automatik.
4. Penyelesaian: Uxin Electric menyediakan 12 set Pemutus Litar Vakum Luaran Zw7-40.5, dilengkapi dengan mekanisme kendalian spring dan pengubah arus terbina dalam kelas 0.2S.
5. Pencapaian Permohonan
- Operasi yang stabil selama lebih 5 tahun dalam kelembapan tinggi dan persekitaran semburan garam yang tinggi
- 100% kadar kejayaan dalam 187 operasi pemutus litar pintas
- Fungsi penutupan semula pintar mengurangkan masa gangguan kuasa sebanyak 85%
- Reka bentuk bebas penyelenggaraan mengurangkan kos operasi dan penyelenggaraan tahunan sebanyak 60%
6. Maklum Balas Pelanggan
“Pemutus Litar Vakum Luar Usune Zw7-40.5 telah menunjukkan prestasi yang sangat boleh dipercayai di pantai kami. ladang angin. Prestasi pencegahan pencemaran dan fungsi perlindungan pintarnya telah bertambah baik dengan ketara kestabilan grid.” – Pengurus Projek, Grid Negeri Hebei Electric Power Co., Ltd.
| item | Unit | Parameter | |
| Voltan terkadar | kV | 40.5 | |
| Tahap penebat yang dinilai | 1min Kekerapan kuasa menahan voltan | kV | 95 |
| Impuls kilat menahan voltan (Nilai puncak) | kV | 185 | |
| Nilai semasa | A | 630/1000/1250/1600/2000 | |
| Arus keluar litar pintas berkadar | kA | 12.5/16/20/25/31.5 | |
| Urutan kendalian dinilai | 0-0.3s-C0-180s-0 | ||
| Masa rehat untuk arus rehat pendek yang dinilai | Masa | 12 | |
| Pemutus litar pintas yang dinilai dan arus tutup (puncak) | kA | 50/63/80 | |
| Puncak ternilai menahan arus | kA | 50/63/80 | |
| Dinilai masa singkat menahan arus | kA | 20/25/31.5 | |
| Masa tempoh litar pintas yang dinilai | s | 4 | |
| Purata Matikan kelajuan | m/s | 1.5 ± 0.20 | |
| Purata kelajuan menghidupkan | m/s | 0.7 ± 0.2 | |
| Masa lantunan suis kontrak | ms | ≤ 2 | |
| Perbezaan masa penyegerakan suis hidup/mati tiga fasa | ms | ≤ 2 | |
| Masa hidupkan | ms | ≤ 150 | |
| Masa pemadaman | ms | ≤ 70 | |
| Kehidupan mekanikal | Masa | 10000 | |
| Voltan kendalian berkadar dan voltan terkadar litar tambahan | V | DC/AC110,220 | |
| Setiap rintangan DC gelung fasa (Tidak termasuk pengubah instrumen) | μΩ | ≤ 50 | |
| Setiap gelung fasa rintangan DC | mm | 3 | |
J: Mekanisme kendalian spring atau kendalian elektromagnet boleh digunakan. Mekanisme kendalian spring menawarkan tinggi kebolehpercayaan dan kos penyelenggaraan yang rendah, menjadikannya sesuai untuk kebanyakan aplikasi luaran.
A: Ya. Nisbah semasa dan kelas ketepatan (0.2S/0.5/10P10) mesti dinyatakan semasa membuat pesanan.
J: Dalam penggunaan biasa, tempoh bebas penyelenggaraan adalah 10-15 tahun. Pemeriksaan visual disyorkan setiap 2 tahun, dan pemeriksaan mekanikal kecil setiap 5 tahun.
Pemutus Litar Vakum Luar Usune Zw7-40.5 menggabungkan teknologi vakum termaju, reka bentuk struktur yang teguh dan ciri-ciri pintar. Sebagai pembekal China yang dipercayai, Usune Electric secara konsisten memastikan kualiti tinggi dan produk berprestasi tinggi, menjadikannya pilihan ideal untuk sistem kuasa moden yang menuntut kebolehpercayaan, keselamatan dan kos kitaran hayat yang rendah.
