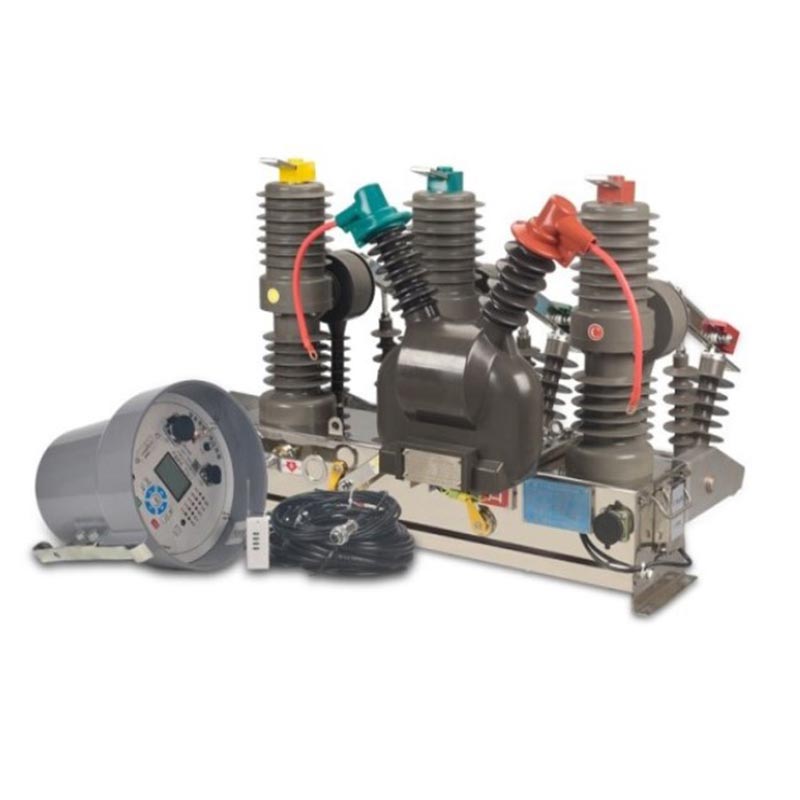

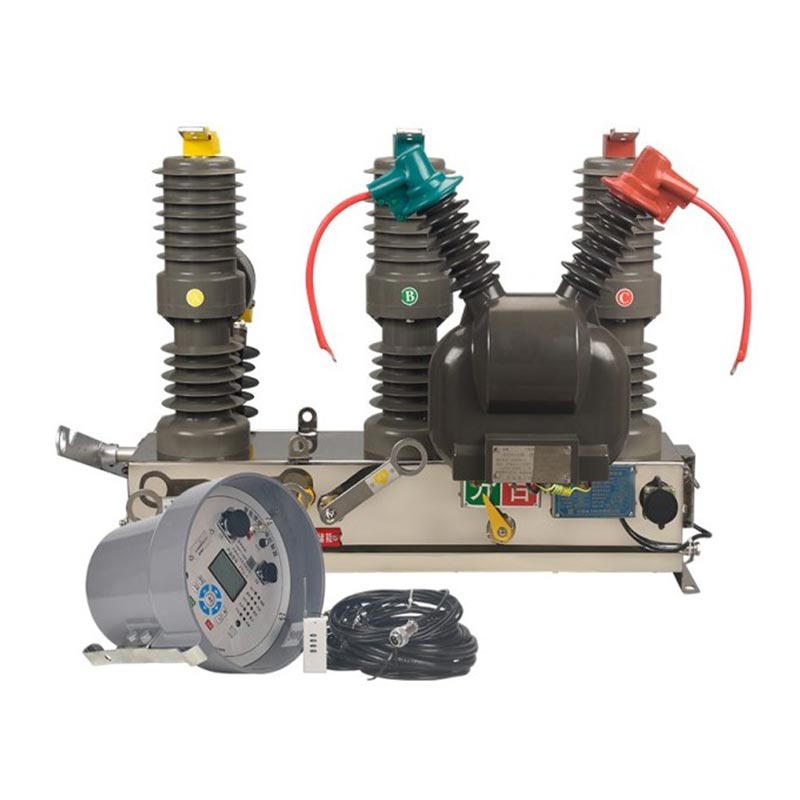

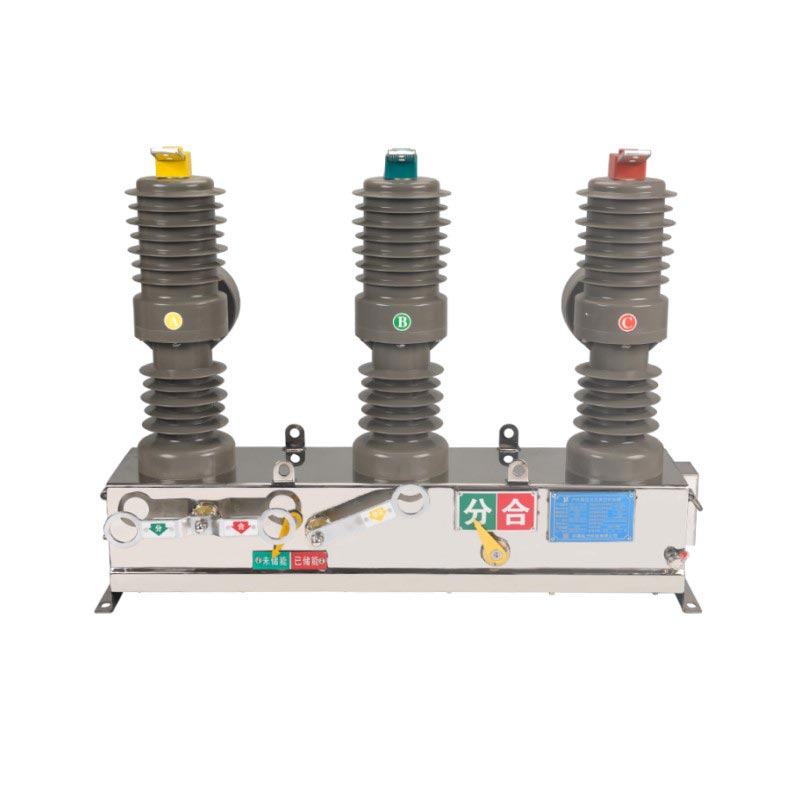

Pemutus Litar Vakum Dipasang Tiang Usune ZW32-12 11 kV ialah pemutus litar vakum dipasang tiang luar direka khusus untuk sistem pengagihan kuasa 10kV–12kV. Ia menggunakan pencelah vakum kebolehpercayaan tinggi untuk arka memadamkan, menghidupkan dan mematikan pelbagai arus dengan tepat dan selamat. Struktur mekanikalnya yang teguh menyokong operasi yang kerap dan sesuai untuk senario yang memerlukan penukaran berulang.
- Voltan Ternilai: 12kV (serasi dengan sistem 10kV/11kV)
- Kekerapan: 50/60Hz
- Bilangan Fasa: AC tiga fasa
- Penebat: Bahan anti-penuaan gred luar dan tahan kakisan
- Kaedah Operasi: Manual/Elektrik, serasi dengan pengawal pintar
- Kelajuan pemadaman arka vakum yang cepat, masa berbuka yang singkat, dan kestabilan operasi yang tinggi;
- Kapasiti pemutus litar pintas yang sangat baik, melindungi talian dan peralatan dengan berkesan;
- Hayat mekanikal dan elektrik yang panjang, sesuai untuk senario operasi yang kerap.
Apabila dipasangkan dengan pengawal pintar Usune, ia boleh membentuk penutup semula automatik, menyedari:
- Kawalan Jauh: Operasi membuka dan menutup jauh oleh pusat penghantaran;
- Telemetri: Pemantauan masa nyata bagi data semasa, voltan, kuasa dan tenaga;
- Isyarat Jauh: Secara aktif melaporkan status peralatan, penggera dan maklumat kerosakan;
- Pelarasan Jauh: Tetapan dalam talian dan pengubahsuaian parameter perlindungan.
- Penarafan perlindungan IP54+ tertutup sepenuhnya, kalis debu, kalis hujan dan kalis pemeluwapan;
- Operasi yang stabil dalam persekitaran antara -40℃ hingga +70℃, tahan terhadap semburan garam, kelembapan dan pencemaran;
- Struktur padat, boleh dipasang pada tiang, mudah dipasang dan memerlukan penyelenggaraan yang minimum.
Projek Naik Taraf Automasi Grid Kuasa Luar Bandar di Wilayah Anhui, China
Kerosakan sementara yang kerap (sambaran petir, sentuhan pokok) dalam grid kuasa luar bandar, kelajuan pengasingan kerosakan perlahan, dan berisiko tinggi terputus bekalan elektrik secara besar-besaran.
Pasang semula 120 Usune ZW32-12 dengan pengawal pintar sebagai recloser dipasang pada tiang untuk talian atas 10kV.
- Pengasingan Kerosakan: Tersandung automatik dalam 50ms untuk kerosakan litar pintas, pemulihan kuasa dalam masa 1 minit untuk
kawasan tidak rosak;
- Penghapusan Kerosakan Sementara: Penutupan semula automatik menghapuskan 85% daripada gangguan bekalan elektrik sementara;
- Pengurusan Jauh: Fungsi "Empat Jauh" mengurangkan beban kerja pemeriksaan di tapak sebanyak 60% dan meningkatkan penghantaran
kecekapan sebanyak 70%;
- Kebolehpercayaan: Selepas lebih daripada dua tahun beroperasi, masa min antara kegagalan (MTBF) ialah >85,000 jam tanpa sebarang kerosakan besar, meningkatkan kebolehpercayaan bekalan kuasa untuk lebih 30,000 pengguna luar bandar.
| item | Unit | Parameter | ||
| Voltan terkadar | kV | 12 | ||
| Tahap penebat yang dinilai | 1min Kekerapan kuasa menahan voltan | Ujian kering | kV | 42；48 |
| Ujian basah | 34 | |||
| Impuls kilat menahan voltan (Nilai puncak) | 75；85 | |||
| Kekerapan dinilai | Hz | 50 | ||
| Nilai semasa | A | 630 | ||
| Arus keluar litar pintas berkadar | kA | 12.5/16/20 | ||
| Pemutus litar pintas yang dinilai dan arus tutup (puncak) | kA | 50 | ||
| Puncak ternilai menahan arus | kA | 50 | ||
| 4S 4s Dinilai masa singkat menahan arus | kA | 20 | ||
| Urutan kendalian dinilai | 0-0.3s-C0-180s-0 | |||
| Tutup masa brek/Masa injap putus | ms | 25~50/15~50 | ||
| Masa rehat untuk arus rehat pendek yang dinilai | Masa | 30 | ||
| Kehidupan mesin | Masa | 10000 | ||
| Kekerapan kuasa 1min menahan voltan litar kawalan dan litar tambahan | V | 2000 | ||
| Voltan kerja terkadar dan voltan terkadar litar tambahan | V | DC220/AC220 | ||
| Tripper arus lebih | Nilai semasa | A | 5 | |
| Tersandung kebenaran semasa | % | ±10 | ||
J: Pengganggu vakumnya mempunyai haus sentuhan rendah dan hayat elektrik yang panjang; mekanisme operasi spring ketepatannya mempunyai kestabilan mekanikal yang tinggi (kiraan operasi mekanikal ≥10,000 kali); bahan dan strukturnya ialah tahan keletihan, mengekalkan prestasi yang stabil semasa operasi berulang, menjadikannya sesuai untuk kerap senario penukaran seperti bank kapasitor dan talian perindustrian.
J: Sambungkan ZW32-12 ke pengawal Usune FTU melalui RS-485 atau wayarles (4G/LoRa). Pengawal mengumpul peranti data, berkomunikasi dengan stesen induk, dan melaksanakan arahan jauh, dengan itu mencapai kawalan jauh, telemetri masa nyata, isyarat jauh status, dan fungsi pelarasan jauh dalam talian.
A: Produk ini hampir bebas penyelenggaraan. Pemeriksaan biasa disyorkan:
- Setiap 1-2 tahun: Periksa pengedap, pengikat dan prestasi penebat;
- Setiap 2-3 tahun: Periksa integriti pencelah vakum dan ukur rintangan sentuhan;
- Setiap 5 tahun: Lakukan penentukuran komprehensif prestasi mekanikal dan elektrik. Usune menyediakan
perkhidmatan sokongan teknikal dan latihan seumur hidup.
Pemutus Litar Vakum Dipasang Tiang Usune ZW32-12 11 KV menggabungkan prestasi cemerlang, operasi pintar, dan ketahanan. Sebagai pengeluar terkemuka di China, Usune memastikan kualiti produk yang boleh dipercayai, menyesuaikan diri dengan bandar dan grid kuasa luar bandar, taman perindustrian dan sistem tenaga baharu, menjadikannya peralatan pilihan dalam kuasa moden medan pengedaran. Dengan pengalaman aplikasi bidang yang matang dan sokongan teknikal yang komprehensif, Usune telah menjadi pembekal dan pengilang yang dipercayai dalam sektor infrastruktur tenaga global.
