Dengan peningkatan berterusan grid kuasa bandar, penjanaan kuasa tenaga baharu dan sistem bekalan kuasa industri, suis voltan sederhana padat, pintar dan penyelenggaraan rendah telah menjadi peralatan teras yang amat diperlukan untuk kejuruteraan pengagihan kuasa. TheUnit Utama Gelang Dengan Pemutus Litar, yang diwakili oleh unit utama cincin bertebat udara XGN15 siri SF6, telah menggantikan secara beransur-ansur alat suis besar tradisional kerana jejaknya yang kecil, prestasi yang stabil dan kebolehskalaan yang kukuh. Blog ini mengambil produk yang dikeluarkan olehZhejiang Usune Electric Co., Ltd.sebagai teras, secara menyeluruh memperkenalkan ciri produk, parameter teknikal yang lengkap, struktur dalaman, spesifikasi operasi, senario aplikasi dan perkhidmatan sokongan.

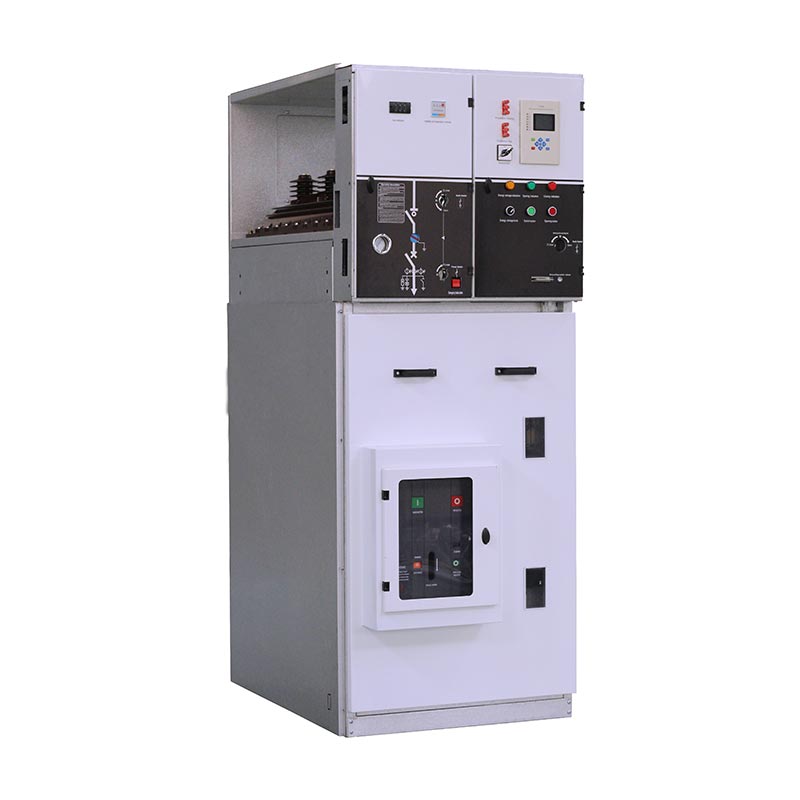

The Unit Utama Gelang Dengan Pemutus Litarialah alat suis modular tertutup logam yang dibangunkan khas untuk sistem pengagihan kuasa voltan sederhana 12kV hingga 36kV. Mengguna pakai suis beban sulfur heksafluorida SF6 termaju dan teknologi penebat udara, ia menyepadukan fungsi pemutus litar, perlindungan, pemantauan dan saling mengunci ke dalam satu kabinet. Dibangunkan dan dihasilkan secara bebas olehZhejiang Usune Electric Co., Ltd., produk siri XGN15 mempunyai susun atur yang padat, operasi yang fleksibel dan interlock mekanikal yang boleh dipercayai.
Berbeza daripada kabinet suis konvensional, unit utama cincin ini direka untuk automasi pengagihan kuasa. Ia sangat mengurangkan kesukaran pembinaan di tapak dan penyelenggaraan kemudian, dan sesuai untuk pelbagai ruang pemasangan yang sempit. Disokong oleh sistem R&D, pengeluaran dan ujian lengkap syarikat, setiap pautan pengeluaran mematuhi piawaian antarabangsa dengan ketat, memastikan operasi stabil jangka panjang produk dalam persekitaran pengagihan kuasa yang kompleks. Ia telah dipromosikan secara meluas dalam pengubahsuaian grid kuasa bandar dan luar bandar, bekalan kuasa perindustrian dan awam, tenaga baharu dan bidang lain di dalam dan luar negara.
Unit Utama Gelang Dengan Pemutus Litarmenonjol dalam pasaran suis voltan sederhana dengan pelbagai kekuatan teras. Digabungkan dengan teknologi R&D bebas dan reka bentuk yang dioptimumkan, kelebihan utamanya diringkaskan seperti berikut:
•Konfigurasi Suis Utama Terpelbagai: Dilengkapi dengan suis beban SF6 yang dihasilkan sendiri sebagai standard, yang mempunyai hayat perkhidmatan yang panjang, operasi yang stabil dan kos penyelenggaraan yang rendah. Pengguna juga boleh memilih untuk memasang pemutus litar vakum untuk meningkatkan kapasiti pecah dan tahap perlindungan keselamatan, menyesuaikan diri dengan permintaan pengagihan kuasa yang berbeza.
•Dwi Operasi & Naik Taraf Pintar: Menyokong kedua-dua mod operasi manual dan elektrik untuk memenuhi pelbagai tabiat operasi di tapak. Ia boleh dipadankan dengan peranti FTU dan RTU untuk merealisasikan alat kawalan jauh, isyarat jauh, pengukuran jauh dan pelarasan jauh, memenuhi sepenuhnya keperluan "empat jauh" automasi pengedaran dan merealisasikan pengurusan grid pintar.
•Teknologi Pemantauan & Perlindungan Lanjutan: Penderia ketepatan tinggi terbina dalam dan geganti perlindungan, yang boleh memantau status operasi peralatan dalam masa nyata, bertindak balas dengan cepat terhadap kerosakan dan melindungi keselamatan sistem dan pengendali pengagihan kuasa dengan berkesan.
•Struktur Ringan & Boleh Diperluas: Mengguna pakai skim pemasangan yang dioptimumkan, yang mudah untuk pengangkutan, angkat dan pemasangan. Reka bentuk modular menyokong gabungan percuma dan pengembangan kapasiti kemudian, secara fleksibel menghadapi permintaan kuasa yang berubah-ubah di pasaran.
•Keselamatan Tinggi & Saiz Padat: Struktur penebat udara + peranti saling kunci mekanikal yang boleh dipercayai, berkesan menghalang salah operasi. Saiz kabinet yang kecil menjimatkan ruang lantai, yang merupakan peralatan pilihan untuk pencawang dan bilik pengedaran dengan ruang terhad.
Untuk memastikan operasi yang stabil dan selamatUnit Utama Gelang Dengan Pemutus Litar,peralatan mempunyai keperluan yang jelas untuk persekitaran operasi. Semua produk diuji mengikut piawaian berikut:
1. Ketinggian maksimum: ≤1000m
2. Julat suhu ambien: -35 ℃ ~ 45 ℃, perbezaan suhu maksimum tidak boleh melebihi 25 ℃
3. Standard kelembapan: Purata kelembapan relatif harian ≤95%; Purata kelembapan relatif bulanan ≤90%
4. Rintangan seismik: Sesuaikan dengan keamatan seismik 8 darjah dan ke bawah
5. Keperluan tapak: Tiada getaran, hentaman, kebakaran terbuka, kakisan kimia dan bahaya letupan yang teruk
Sila sahkan persekitaran di tapak sebelum pemasangan untuk memanjangkan hayat perkhidmatan peralatan dan mengelakkan kegagalan operasi.
Jadual berikut menyenaraikan semua parameter teknikal standard siri XGN15Unit Utama Gelang Dengan Pemutus Litar, meliputi 12kV, 24kV dan 36kV tiga tahap voltan arus perdana, untuk rujukan reka bentuk perolehan dan kejuruteraan anda:
| S/N | Nama | Unit | 12kV | 24kV | 36kV |
| 1 | Voltan terkadar | kV | 12 | 24 | 36 |
| 2 | Nilai semasa | A | 630 | 630 | 630 |
| 3 | Arus putus gelung tertutup yang dinilai | A | 630 | 630 | 630 |
| 4 | Dinilai pada arus pemecah beban | A | 630 | 630 | 630 |
| 5 | Dinilai masa singkat menahan arus | kA | 16 | 16 | 16 |
| 6 | Puncak ternilai menahan arus | kA | 40 | 40 | 40 |
| 7 | Dinilai semasa membuat litar pintas | kA | 40 | 40 | 40 |
| 8 | Kekerapan kuasa ternilai menahan voltan (Fasa ke fasa & fasa ke bumi) | kV | 28 | 50 | 70 |
| 9 | Kekerapan kuasa terkadar menahan voltan (Merentasi jarak pengasingan) | kV | 32 | 60 | 80 |
| 10 | Kilat berkadar menahan voltan (Fasa ke fasa & fasa ke bumi) | kV | 75 | 125 | 170 |
| 11 | Kilat berkadar menahan voltan (Merentasi jarak pengasingan) | kV | 85 | 145 | 195 |
| 12 | Arus pemindahan berkadar | A | 630 | 630 | 630 |
| 13 | Ketahanan mekanikal | ops | M1 1000 | M1 1000 | M1 1000 |
| 14 | Daya tahan elektrik | ops | E1 | E1 | E1 |
| 15 | Tekanan gas SF6 (20 ℃) | bar | 0.5 | 0.5 | 0.5 |
| 16 | Kadar kebocoran tahunan | ≤% | 0.5 | 0.5 | 0.5 |
| 17 | Ijazah perlindungan kandang | / | IP3X | IP3X | IP3X |
TheUnit Utama Gelang Dengan Pemutus Litarmenyokong pelbagai jenis kabinet dan konfigurasi komponen yang fleksibel. Badan kabinet yang berbeza mempunyai piawaian saiz yang sepadan untuk sistem 12kV, 24kV dan 36kV, seperti ditunjukkan dalam jadual di bawah:
| Tidak. | Jenis suis | Konfigurasi Pilihan | Dimensi 12kV (W×D×H, mm) | Dimensi 24kV (W×D×H, mm) | Dimensi 36kV (W×D×H, mm) |
| 1 | Panel LBS Masuk/Keluar | Suis beban, Suis pembumian, Bar bas utama | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 2 | Panel Perlindungan Transformer | Suis beban, Suis pembumian, Fius, Bar bas utama | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 3 | Panel Pemeteran | Transformer, Fius, Busbar Utama | 500×1000×1635 | 750×1000×1635 | 750×1400×2250 |
| 4 | Panel Keluar CB | Pemutus, Pengubah arus, Suis beban, Suis pembumian, Perlindungan geganti, Bar bas utama | 500×1000×1635; 750×1000×1635 | 750×1000×1885; 800×1200×2200 | 1000×1400×2250 |
| 5 | CB Keluar dengan Panel Pemeteran | Pemutus, Pengubah arus, Pengubah, Suis beban, Suis pembumian, Perlindungan geganti, Bar bas utama | 750×1000×1635 | 750×1000×1885 | 1000×1400×2250 |
6.1 Keseluruhan Struktur Kabinet
Kabinet daripadaUnit Utama Gelang Dengan Pemutus Litardibahagikan kepada unit bebas atas dan bawah, dengan sekatan yang jelas dan keselamatan yang kukuh:
1.Bilik bas: Terletak di bahagian atas kabinet, bar bas utama berjalan melalui keseluruhan kumpulan suis untuk merealisasikan penghantaran kuasa antara kabinet.
2. Bilik suis utama: Dilengkapi dengan suis beban SF6 berkapsul resin epoksi, dengan lubang pemerhatian dan meter ketumpatan gas SF6 pilihan.
3. Bilik kabel: Ruang yang luas untuk pendawaian kabel, yang boleh dilengkapi dengan penangkap kilat, pengubah arus dan aksesori lain. Plat bawah dan pintu kabinet boleh ditanggalkan untuk pemasangan kabel yang mudah.
4. Mekanisme operasi & bilik kawalan voltan rendah: Dilengkapi dengan interlock mekanikal, penunjuk kedudukan, sesentuh tambahan, gegelung trip dan komponen lain, menyokong pelbagai gelung kawalan dan alat pengukur.
Unit utama cincin modul XGN15 V terdiri daripada pemutus litar vakum, pemutus litar SF6, mekanisme interlock dan suis pembumian. Kaedah pemasangan adalah tetap hadapan dan tetap sisi. Pemutus litar dan suis beban boleh disambungkan untuk mengelakkan salah operasi.
6.2 Dua Jenis Mekanisme Operasi
•Jenis K (Mekanisme pegas tunggal fungsi ganda): Suis beban dikendalikan oleh tuil atau motor secara bebas; suis pembumian digerakkan oleh spring mampatan dan dikendalikan oleh tuil yang berasingan.
•Jenis A (Mekanisme pegas dwi fungsi dua): Suis beban menggunakan storan tenaga spring, tuil sokongan, motor atau butang tersandung. Suis pembumian dikendalikan oleh tuil bebas dengan pemacu spring.
Semua operasiUnit Utama Gelang Dengan Pemutus Litarmesti dijalankan dengan pintu kabinet tertutup. Operator perlu mengikuti proses piawai:
7.1 Kuasa Hidupkan Operasi
1. Sahkan pintu kabinet tertutup sepenuhnya, masukkan pemegang kendalian ke dalam lubang atas dan putar 180° lawan jam sehingga bunyi pemisah brek kedengaran, dan suis pembumian diputuskan.
2. Masukkan pemegang ke dalam lubang bawah dan putar 180° mengikut arah jam sehingga bunyi tutup kedengaran. Penunjuk berada dalam kedudukan kerja, dan operasi menghidupkan kuasa selesai.
7.2 Operasi Matikan Kuasa
1. Masukkan pemegang ke dalam lubang bawah dan putar 180° lawan jam untuk memotong kuasa; jika dilengkapi dengan butang, terus tekan butang perjalanan.
2.Periksa sama ada paparan langsung dipadamkan sepenuhnya untuk mengesahkan bilik kabel tidak berkuasa. Masukkan pemegang ke dalam lubang atas dan putar 180° mengikut arah jam untuk menutup suis pembumian. Pintu kabinet tidak berkunci, dan operasi mematikan kuasa selesai.
Nota: Periksa tolok tekanan SF6 sebelum setiap operasi pensuisan untuk memastikan peralatan berfungsi dalam julat tekanan biasa.
8.1 Pengangkutan & Penyimpanan
•Apabila kabinet dipasang pada plat bawah, ia boleh diangkut dengan forklift; jika tidak, gunakan pengangkat integral. Peralatan mesti disimpan menegak semasa pengangkutan dan tidak boleh terbalik.
•Gear suis tidak boleh disimpan di luar untuk masa yang lama untuk mengelakkan lembap, habuk dan kakisan.
8.2 Peraturan Penyelenggaraan
1.Peralatan adalah bebas penyelenggaraan dalam tempoh 3 tahun di bawah keadaan operasi biasa, dan mekanisme operasi spring tidak memerlukan pelinciran.
2. Kitaran penyelenggaraan biasa ialah 1 tahun. Kandungan penyelenggaraan termasuk mengetatkan semua penyambung elektrik, mengosongkan dan memeriksa komponen dalaman.
3. Jalankan ujian penutupan dan pembukaan untuk semua suis dan suis pembumian dengan kerap, dan uji gelung elektrik untuk memastikan operasi yang fleksibel.
4.Periksa dan nyahpepijat peranti perlindungan geganti sebelum mula beroperasi.
9.1 Dokumen & Aksesori yang Dilampirkan
Setiap setUnit Utama Gelang Dengan Pemutus Litardihantar dengan bahan lengkap: Sijil produk, manual operasi, lukisan reka bentuk kejuruteraan dan satu set pemegang operasi khas.
9.2 Maklumat Pesanan Diperlukan
Pelanggan perlu memberikan maklumat berikut semasa membuat pesanan: Gambar rajah pendawaian litar utama, pelan pemasangan gear suis, model komponen, skema gelung tambahan dan keperluan teknikal khas lain, untuk memastikan produk disesuaikan dengan tepat.
Zhejiang Usune Electric Co., Ltd. telah diasaskan pada tahun 2011 dan terletak di Zon Pembangunan Ekonomi Yueqing, pangkalan pengeluaran elektrik yang terkenal di China. Syarikat itu mempunyai modal berdaftar sebanyak 8 juta dolar AS, bengkel pengeluaran moden 4300㎡ dan lebih daripada 100 pekerja profesional. Selepas bertahun-tahun pembangunan, ia telah membina tiga barisan pengeluaran teras: barisan pengeluaran alat suis voltan rendah & sederhana, barisan pengeluaran pemutus litar voltan tinggi dan barisan pengeluaran suntikan resin epoksi.
Syarikat itu menyepadukan R&D, pengeluaran dan jualan, dengan matriks produk lengkap meliputi suis voltan tinggi dan rendah, transformer, induktor bersama, pemutus litar voltan tinggi dan aksesori suis. Ia telah lulus pensijilan ISO 9001, ISO 14001 dan ISO 45001, dan telah menjadi pembekal berkelayakan State Grid Corporation of China dan China Railway Construction Corporation. Dengan lebih daripada 14 tahun pengalaman industri, syarikat itu mempunyai pasukan R&D yang berpengalaman dan sistem QC yang ketat, menyokong penyesuaian OEM. Kitaran pengeluaran konvensional dikawal dalam masa 15-20 hari, dan semua produk dilengkapi dengan laporan ujian lengkap untuk menjamin kualiti yang boleh dipercayai.
TheUnit Utama Gelang Dengan Pemutus Litartelah digunakan dalam banyak projek utama di dalam dan luar negara, mengumpul pengalaman kejuruteraan yang kaya:
•Projek pelancaran aeroangkasa
• Projek loji kimia dan stesen janakuasa Kumpulan Huaneng
•Loji janakuasa nuklear, stesen janakuasa hidro dan pusat simpanan minyak
•Komuniti kediaman bandar, kompleks komersial dan pemandangan indah yang menyokong pengagihan kuasa
•318 Lebuhraya Negara, kereta api, terowong dan projek bekalan kuasa pengangkutan lain
Prestasi produk yang stabil dan perkhidmatan selepas jualan yang bertimbang rasa telah mendapat pujian sebulat suara daripada kontraktor kejuruteraan dan pengguna akhir.
S1: Adakah anda pengilang atau syarikat perdagangan?
A: Kami adalah kilang langsung profesional. SemuaUnit Utama Gelang Dengan Pemutus Litardan produk elektrik lain dihasilkan secara bebas, dengan harga terus kilang yang kompetitif.
S2: Berapa lama saya boleh mendapatkan sebut harga selepas menghantar pertanyaan?
J: Pasukan jualan kami akan memberikan sebut harga rasmi dalam masa 24 jam selepas menerima permintaan terperinci anda.
S3: Bolehkah kami menyesuaikan logo dan penampilan produk?
J: Ya, kami menyokong perkhidmatan OEM dan ODM, dan boleh mencetak logo pelanggan dan maklumat syarikat pada kabinet seperti yang diperlukan.
S4: Apakah masa utama pengeluaran standard?
A: Masa penghantaran ditentukan oleh kuantiti pesanan. Biasanya, barang boleh dihantar dalam masa 15-20 hari selepas menerima deposit.
S5: Apakah proses kawalan kualiti anda?
J: Kami melaksanakan pemeriksaan proses penuh daripada bahan mentah, aksesori kepada produk siap. Semua peralatan akan menjalani ujian rutin kilang sebelum penghantaran, dengan beberapa laporan ujian disediakan.
S6: Bagaimana untuk menyelesaikan masalah kualiti produk selepas jualan?
J: Jika sebarang masalah kualiti berlaku, sila hantar foto atau video kepada kami. Pasukan teknikal kami akan mengemukakan penyelesaian yang disasarkan dalam masa 1-3 hari.
S7: Apakah tempoh jaminan produk?
J: Kami menyediakan perkhidmatan waranti selama 12 bulan bermula dari tarikh penghantaran.
S8: Mengapa memilih kami sebagai pembekal anda?
J: Kami mempunyai 14+ tahun pengalaman profesional, keupayaan R&D dan penyesuaian yang kukuh, kawalan kualiti yang ketat, kitaran penghantaran yang stabil dan laporan ujian lengkap, menyediakan penyelesaian peralatan pengedaran kuasa sehenti.
Sebagai peralatan teras untuk bekalan kuasa rangkaian gelang voltan sederhana moden, yangUnit Utama Gelang Dengan Pemutus Litarmenyepadukan struktur padat, fungsi pintar, penyelenggaraan rendah dan keselamatan tinggi, yang menyesuaikan dengan sempurna kepada trend pembangunan grid pintar bandar, penjanaan kuasa tenaga baharu dan pengagihan kuasa industri. Disokong oleh kekuatan R&D yang kukuh, barisan pengeluaran piawai dan sistem kawalan kualiti yang sempurna,Zhejiang Usune Electric Co., Ltd.menyediakan unit utama cincin berkualiti tinggi yang boleh disesuaikan dan set lengkap perkhidmatan sokongan untuk pelanggan global.
Sama ada anda terlibat dalam kontrak kejuruteraan kuasa, pemborong peralatan elektrik, pembinaan projek tenaga baharu atau pengubahsuaian grid bandar, produk kami boleh memenuhi keperluan perolehan dan kejuruteraan anda yang pelbagai. Jika anda ingin mengetahui lebih lanjut tentang parameter produk, skim tersuai, sebut harga dan butiran kerjasama projek, sila berasa bebas untukhubungi kami. Pasukan jualan dan teknikal antarabangsa profesional kami akan membalas kepada anda tepat pada masanya, memberikan sokongan sampel percuma dan bimbingan teknikal profesional, dan berharap untuk mewujudkan hubungan kerjasama menang-menang jangka panjang dengan rakan kongsi di seluruh dunia.
