KYN61-40.5 peralatan suis AC boleh ditarik balik tertutup logam direka untuk Sistem pengagihan kuasa AC tiga fasa 40.5kV, 50/60Hz. Mengguna pakai ABB reka bentuk garis besar piawai dan konsep antara muka manusia-mesin, ini suis voltan tinggi menggabungkan struktur petak KYN61 yang terbukti dengan Penampilan industri gaya ABB dan ciri keselamatan operasi lanjutan.
Direka untuk aplikasi pengagihan kuasa voltan sederhana yang boleh dipercayai, yang KYN61-40.5 Switchgear memberikan kekuatan mekanikal, elektrikal yang sangat baik prestasi, dan kemudahan penyelenggaraan untuk pencawang, loji kuasa, dan sistem kuasa industri.
Badan kabinet KYN61-40.5 Switchgear dihasilkan menggunakan kualiti tinggi plat keluli bersalut aluminium-zink yang diproses oleh teknologi lenturan CNC. The struktur mengamalkan kaedah pemasangan bolted berkekuatan tinggi tanpa kimpalan, memastikan ketegaran kabinet yang sangat baik, ketepatan dimensi, dan kestabilan mekanikal jangka panjang.
Dimensi kabinet standard ialah:

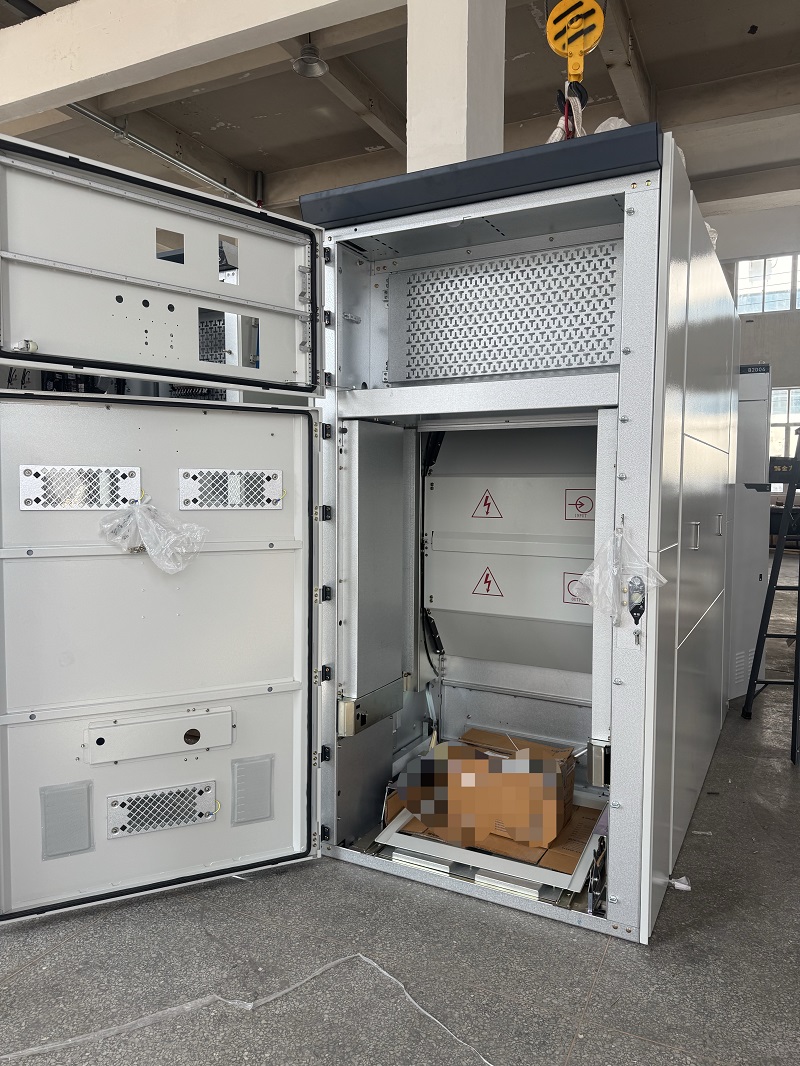

Kepungan dibahagikan dengan sekatan logam yang dibumikan kepada empat bebas petak:
Setiap petak mempunyai saluran pelepasan tekanan bebas dengan berkesan melepaskan tekanan arka dalaman dan meningkatkan keselamatan operasi.
Panel hadapan Switchgear KYN61-40.5 menggunakan reka bentuk operasi bersepadu. Tingkap tontonan instrumen, pemegang kendalian mekanikal, kedudukan kereta tangan penunjuk, mekanisme penguncian, dan label amaran disusun dengan jelas dan susun atur yang teratur, membolehkan pengendali mengenal pasti status peralatan dengan cepat.
Gril pengudaraan yang dioptimumkan memberikan pelesapan haba yang cekap sambil mengekalkan penampilan kabinet yang bersih dan seragam. Kadar perlindungan kepungan mencapai IP4X, dan tahap perlindungan ialah IP2X apabila pintu petak pemutus litar berada dibuka.

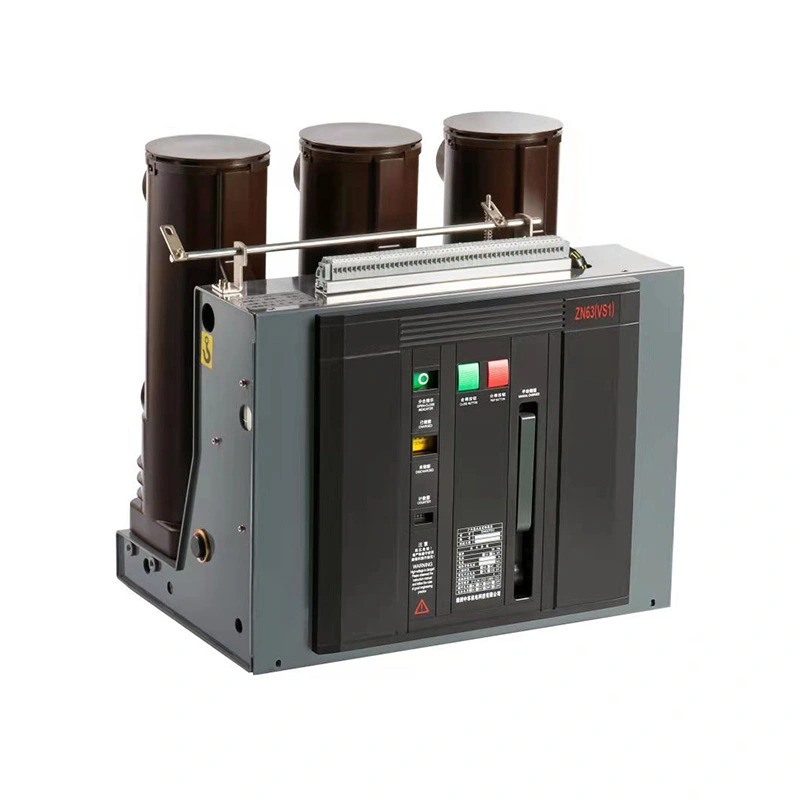

Switchgear KYN61-40.5 serasi sepenuhnya dengan ABB HD4 dan VD4-40.5 pemutus litar vakum boleh ditarik balik, serta geganti perlindungan siri ABB REF. Ini menjadikannya penyelesaian ideal untuk projek yang memerlukan alat suis serasi ABB konfigurasi.
Kereta tangan boleh ditarik menggunakan mekanisme pendorong skru yang dipasang di lantai, menyediakan operasi yang lancar dan kebolehtukaran yang sangat baik untuk litar vakum ABB pemutus. Sistem saling kunci lima pencegahan yang lengkap mengintegrasikan mekanikal dan fungsi perlindungan keselamatan elektrik mengikut konsep logik keselamatan ABB.
Reka bentuk, kelegaan penebat, struktur mekanikal, dan prestasi elektrik daripada KYN61-40.5 Switchgear mematuhi piawaian antarabangsa termasuk:
Alat suis menyokong keperluan projek termasuk ujian kenaikan suhu, ujian tahan litar pintas, dan ujian klasifikasi arka dalaman, menjadikannya sesuai untuk menuntut aplikasi pengagihan kuasa voltan tinggi.
Alat suis menggunakan penampilan kabinet gaya ABB dan operasi standard reka bentuk antara muka, menyediakan penampilan industri yang profesional dan mudah pengalaman operasi.
Struktur pemasangan modular berbolted meningkatkan ketegaran kabinet, memudahkan pemasangan, dan membolehkan penyelenggaraan yang lebih mudah dan pengembangan masa hadapan.
Sekatan logam yang dibumikan mencipta petak berfungsi yang berasingan, bertambah baik keselamatan pengendali dan menyediakan perlindungan pelepasan tekanan arka dalaman yang berkesan.
Alat suis direka khas untuk memadankan pemutus litar vakum ABB 40.5kV dan peranti perlindungan, menyediakan kebolehtukaran dan sistem yang sangat baik integrasi.
Dengan perlindungan kepungan IP4X dan reka bentuk keselamatan termaju, KYN61-40.5 Switchgear sesuai untuk pencawang, kemudahan penjanaan kuasa, industri loji, dan projek pengedaran voltan sederhana lain.
KYN61-40.5 Switchgear digunakan secara meluas dalam:
Dengan reka bentuk yang serasi dengan ABB, pembinaan mekanikal yang teguh, keselamatan termaju perlindungan, dan pematuhan piawaian IEC, Switchgear KYN61-40.5 menyediakan penyelesaian yang boleh dipercayai untuk keperluan pengagihan kuasa voltan sederhana. Ia menyampaikan hayat perkhidmatan yang panjang, penyelenggaraan yang mudah, dan operasi yang stabil untuk kuasa kritikal aplikasi di seluruh dunia.
