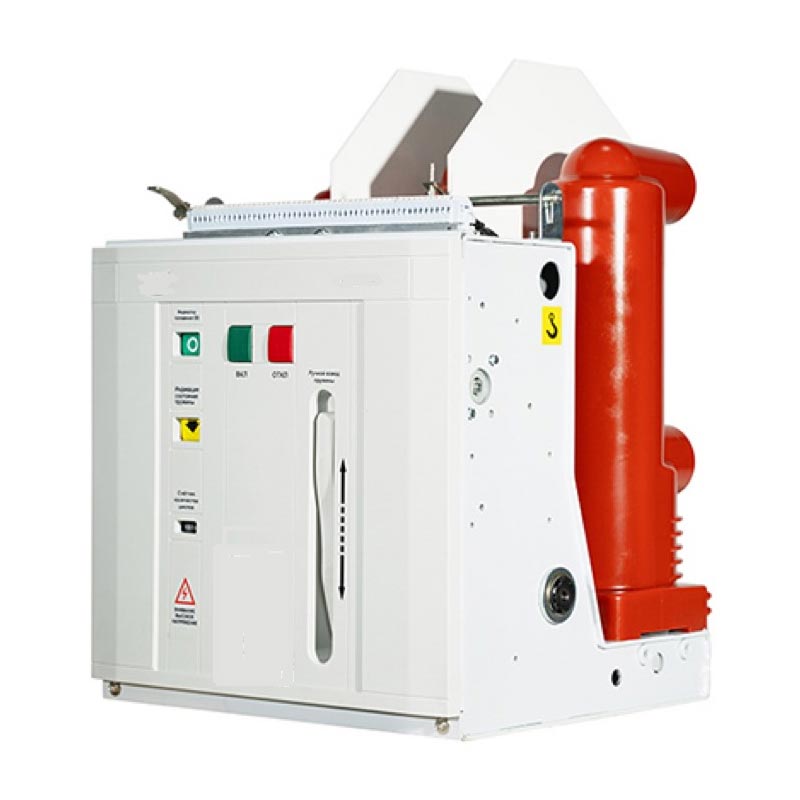

Siri Usune VS1(ZN63)-12 Pemutus Litar Vakum Voltan Tinggi Dalaman ialah perlindungan dan kawalan elektrik teras peranti untuk sistem kuasa 12kV. Reka bentuk bersepadu mekanisme kendalian spring dan badan pemutus litar mengurangkan pautan penghantaran perantaraan, mengurangkan penggunaan tenaga dan bunyi bising, dan meningkatkan operasi produk kebolehpercayaan. Litar utama menggunakan tiang yang dipadukan secara bersepadu, mencapai pengecilan pemutus litar, meningkatkan kebolehsuaian alam sekitar dan hayat perkhidmatan, dan membolehkan operasi tanpa penyelenggaraan dalam kebanyakan senario.
Pengganggu vakum dipasang secara membujur dalam silinder penebat tiub yang dibuat dengan resin epoksi APG, memberikan rintangan rayapan yang sangat baik dan berkesan menghalang pengumpulan habuk dan gangguan luaran. Ia boleh beroperasi dengan stabil walaupun dalam persekitaran yang lembap dan sangat tercemar.
Ia boleh direka bentuk sebagai unit pemasangan tetap atau dilengkapi dengan penggerak khusus untuk membentuk unit laci. Ia sepadan dengan sempurna dengan alat suis jenis laci yang dipasang di tengah jenis KYN28A-12 (GZS). Jenis tetap juga boleh digunakan dalam suis tetap siri XGN.
Memanfaatkan kelebihan unik gangguan vakum, ia amat sesuai untuk senario yang memerlukan operasi yang kerap pada arus operasi terkadar dan gangguan berulang arus litar pintas, menawarkan kuat kepraktisan.
Mematuhi dengan tegas GB/T1984-2014 "Pemutus Litar Voltan Tinggi", JB3855-1996 "3.6~40.5kV Voltan Tinggi Dalaman Pemutus Litar Vakum", DL/T403-2000 "Pemutus Litar Vakum Memesan Keadaan Teknikal 12~40.5kV", dan Piawaian IEC62271-100:2008, memastikan jaminan kualiti yang berwibawa.
| No Siri | Nama | Unit | Parameter |
| 1 | Voltan Ternilai | kV | 12 |
| 2 | Tahap Penebat Berkadar | - | 1min Kekerapan Kuasa Menahan Voltan: 42kV; Voltan Tahan Impuls Kilat Dinilai: 75kV |
| 3 | Kekerapan Dinilai | HZ | 50 |
| 4 | Nilai Semasa | KA | 630, 1250, 1600, 2000, 2500, 3150, 4000 |
| 5 | Dinilai Arus Pemutus Litar pintas | KA | 20, 25, 31.5, 40 |
| 6 | Kehidupan Mekanikal | Masa | 20000 (50KA: 10000 Kali) |
| 7 | Masa Penyimpanan Tenaga | S | ≤10 |
| 8 | Waktu Pembukaan | Pn | 20-50 |
| 9 | Masa Penutupan | Pn | 35-70 |
| 10 | Urutan Operasi Dinilai | - | 0-0.3s-co-180s-co; 0-180s-co-180s-co (50KA) |

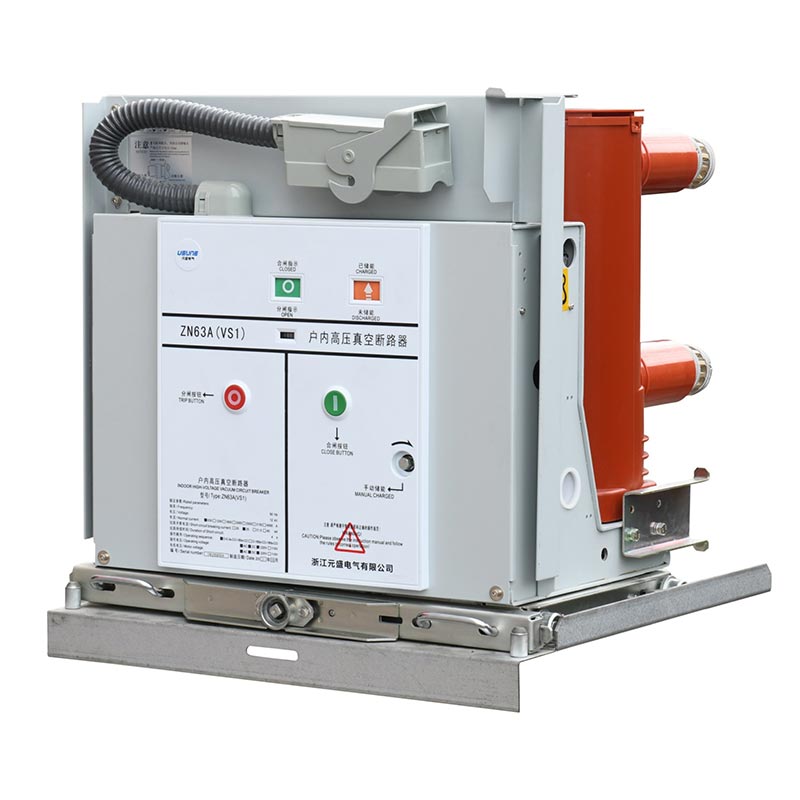

Usune VS1(ZN63)-12 Pemutus Litar Vakum Voltan Tinggi Dalaman menggunakan struktur bersepadu dengan operasi mekanisme dan ruang pemadam arka yang disusun depan dan belakang. Litar konduktif utama ialah tiga fasa struktur yang dipasang di lantai. Reka bentuk unik ini mengurangkan pengumpulan habuk pada ruang pemadam arka dengan ketara permukaan, menghalang ruang pemadam arka vakum daripada dipengaruhi oleh faktor luaran. Walaupun dalam lembap dan persekitaran yang sangat tercemar, ia mengekalkan voltan tahan yang sangat baik dan rintangan tinggi, mengatasi prestasi yang serupa produk.
Mekanisme pengendalian ialah mekanisme kendalian spring planar dengan storan tenaga manual dan elektrik fungsi. Motor kendalian terletak di dalam kabinet di hadapan ruang pemadam arka. Kabinet adalah dibahagikan kepada lima ruang pemasangan oleh empat sekatan perantaraan, setiap satu menempatkan storan tenaga, penghantaran, tersandung, dan komponen penampan mekanisme pengendalian. Reka bentuk bersepadu ruang pemadam arka dan mekanisme pengendalian memastikan tahap pemadanan yang tinggi antara prestasi mekanisme pengendalian dan keperluan pembukaan dan penutupan ruang pemadam arka, mengurangkan komponen berlebihan, menurunkan tenaga penggunaan dan bunyi bising, dan meningkatkan kebolehpercayaan operasi pemutus litar.
1. Suhu Ambien: Maksimum +40℃, Minimum -15℃
2. Kelembapan Ambien: Kelembapan relatif purata harian ≤95%; Kelembapan relatif purata bulanan ≤90%; Purata harian
tekanan wap air ≤22×10⁻³MPa; Purata tekanan wap air bulanan ≤1.8×10⁻³MPa
3. Ketinggian: Tidak melebihi 1000m
4. Intensiti Seismik: Tidak melebihi 8 darjah
5. Persekitaran Atmosfera: Tiada habuk, asap, gas yang menghakis atau mudah terbakar, wap atau semburan garam
pencemaran di udara sekitar.
Nota: Jika keadaan persekitaran operasi biasa di atas melebihi, sila berunding dengan pengilang kami di terlebih dahulu untuk menyesuaikan produk mengikut keadaan kerja sebenar.
1. Periksa pemutus litar untuk kerosakan semasa pengangkutan dan penyimpanan. Jika terdapat sebarang kerosakan, hentikan penggunaannya
segera dan hubungi pembekal kami untuk sokongan selepas jualan.
2. Keluarkan kotoran (terutama dari permukaan penebat). Kotoran yang terhasil semasa pengangkutan atau penyimpanan boleh menjejaskan
prestasi penebat produk dan mungkin menyebabkan bahaya keselamatan.
3. Kendalikan pemutus litar secara manual mengikut peraturan untuk menyimpan tenaga, menutup dan membuka, memerhati sama ada
status simpanan tenaga dan penunjuk kedudukan buka/tutup adalah normal.
4. Kendalikan pemutus litar menggunakan bekalan kuasa kendalian untuk menyimpan tenaga, menutup dan membuka, memerhati sama ada
status simpanan tenaga dan penunjuk kedudukan buka/tutup adalah normal.
5. Pengendalian pemutus litar jenis kereta tangan: Masukkan pemegang tolak ke dalam lubang tolak, pusingkannya mengikut arah jam ke
maju, dan lawan jam untuk menarik balik, dengan jumlah lejang pendahuluan 300±3mm; dalam kedudukan terbuka, lancar
alihkannya ke kedudukan kerja atau ujian, pusingkan pemegang 30 kali pada kelajuan sederhana sehingga bunyi "klik" kedengaran,
menunjukkan ia berada dalam kedudukan yang betul (jangan gunakan daya yang berlebihan untuk mengelakkan kerosakan mekanisme tolak), dan
serentak, litar penunjuk kedudukan yang sepadan akan disambungkan.
Nota: Jika peranti saling mengunci penutup dipilih, bekalan kuasa litar saling kunci mesti disambungkan buka kuncinya sebelum menutup litar.
Kajian Kes: Projek Pengagihan Tenaga Kompleks Komersial Bandar
Kompleks komersial seluas 150,000㎡ (mengintegrasikan pusat beli-belah, bangunan pejabat dan hotel) di daerah perniagaan teras Hangzhou, China, memerlukan pemutus litar voltan tinggi dengan prestasi yang stabil, kebolehsuaian kepada kerap operasi, dan keselamatan yang tinggi untuk memastikan kesinambungan bekalan kuasa keseluruhan. Selepas membandingkan pelbagai pilihan, yang pelanggan memilih Usune VS1-12/630-25 jenis kereta tangan Pemutus Litar Vakum Voltan Tinggi Dalaman, menggunakan 20 unit untuk mengendalikan perlindungan litar pintas dan kawalan beban sistem pengagihan kuasa voltan tinggi dan rendah kompleks. Sejak pentauliahan, ia telah beroperasi secara stabil tanpa sebarang kerosakan, dengan masa pengasingan kerosakan dikurangkan kepada 0.3 saat, berkesan memastikan operasi normal peralatan elektrik dan mendapat pujian yang tinggi daripada pelanggan.
A1: Jika persekitaran operasi sebenar melebihi keadaan biasa (seperti ketinggian melebihi 1000m, suhu ambien di bawah -15℃ atau lebih +40℃, dsb.), adalah perlu untuk berunding dengan pengilang kami terlebih dahulu. Kilang kami akan menyesuaikan produk berdasarkan parameter persekitaran sebenar, seperti meningkatkan prestasi penebat dan mengoptimumkan struktur pengedap, untuk memastikan operasi yang stabil dalam persekitaran sasaran.
A2: Produk ini menggunakan tiang pepejal bersepadu dan struktur bersepadu, mencapai operasi tanpa penyelenggaraan di bawah penggunaan biasa. Hanya pemeriksaan berkala terhadap kebersihan permukaan pemutus litar (terutama penebat permukaan), penyingkiran habuk dan kotoran, dan pemerhatian penunjuk kedudukan buka/tutup dan status simpanan tenaga diperlukan. Jika sebarang kelainan ditemui, segera hentikan penggunaan produk dan hubungi pembekal kami untuk penyelenggaraan selepas jualan profesional untuk mengelakkan kerosakan selanjutnya.
A3: Ya. Produk ini direka mengikut piawaian kebangsaan dan antarabangsa dan sangat serasi dengannya Alat suis jenis laci dipasang tengah jenis KYN28A-12 (GZS) dan suis tetap siri XGN. Tambahan pula, kami pengilang boleh melaraskan dimensi dan antara muka produk mengikut model suis khusus bagi pelanggan untuk memastikan keserasian. Sebelum membeli, sila berikan parameter suis kepada pembekal kami untuk nasihat padanan profesional.
