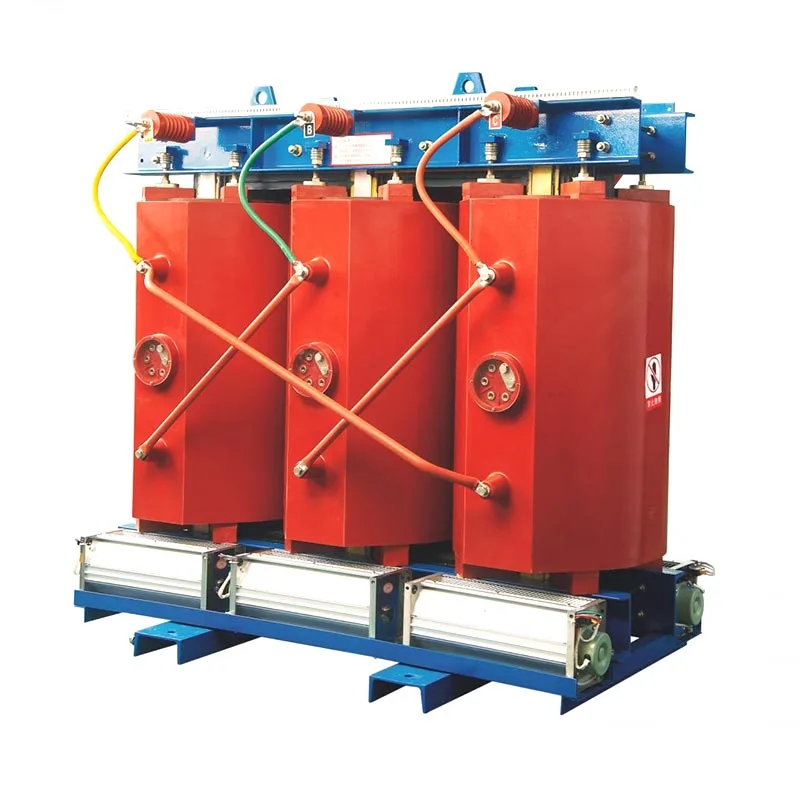

An11kV 1000kVA Pengubah Jenis Keringialah pengubah pengagihan voltan sederhana yang direka untuk memindahkan tenaga elektrik daripada bekalan 11kV kepada voltan penggunaan yang lebih rendah sambil mengekalkan pengasingan elektrik, kestabilan voltan dan pengagihan kuasa yang selamat. Panduan ini menerangkan pembinaan, prinsip operasi, spesifikasi, aplikasi, pertimbangan pemasangan, keperluan perlindungan, amalan penyelenggaraan, dan tempat pembelian untuk sistem kuasa industri dan komersial.
Transformer 1000kVA menyediakan kapasiti kuasa ketara berkadar 1000 kilovolt-ampere, manakala 11kV mengenal pasti kelas voltan primer. Tidak seperti pengubah tenggelam minyak, pengubah jenis kering menggunakan udara sebagai medium penyejukan dan tidak bergantung pada minyak penebat mineral. Reka bentuk resin tuang boleh menyediakan penyelesaian padat untuk pencawang dalaman, bangunan komersil, loji industri, kemudahan berkaitan data, pemasangan tenaga boleh diperbaharui dan lokasi lain di mana tingkah laku kebakaran, penyelenggaraan, ruang dan pertimbangan alam sekitar adalah penting.
Spesifikasi sebenar tidak boleh dipilih daripada penarafan papan nama sahaja. Voltan sekunder, kumpulan vektor, impedans, aras penebat, bahan penggulungan, kenaikan suhu, kaedah penyejukan, perlindungan kepungan, ketinggian, suhu ambien, beban harmonik, keadaan litar pintas dan piawaian yang berkenaan semuanya mempengaruhi reka bentuk akhir.
An11kV 1000kVA Pengubah Jenis Keringialah pengubah elektrik tiga fasa yang biasa digunakan untuk mengurangkan elektrik voltan sederhana kepada voltan yang lebih rendah sesuai untuk pengagihan hiliran dan peralatan elektrik. Pengubah mempunyai kuasa ketara berkadar 1000kVA dan voltan primer 11kV.
Istilahjenis keringbermakna bahawa pengubah tidak menggunakan minyak penebat cecair sebagai penebat utama dan medium penyejukannya. Bergantung pada reka bentuk, belitan mungkin luka terbuka, tekanan vakum diresapi, atau dibungkus dalam resin. Pembinaan resin tuang adalah perkara biasa di mana perlindungan mekanikal, rintangan alam sekitar, dan pengurangan pergantungan pada penebat cecair diperlukan.
IEC 60076-11 secara khusus meliputi pengubah kuasa jenis kering dengan peralatan voltan tertinggi sehingga 72.5kV dan sekurang-kurangnya satu belitan yang beroperasi melebihi 1.1kV, menjadikannya relevan secara langsung dengan banyak reka bentuk pengubah jenis kering 11kV.
11kV menunjukkan voltan sisi primer nominal. Tahap penebat yang tepat dan voltan terkadar peralatan mesti disahkan daripada spesifikasi projek dan piawaian yang berkenaan dan bukannya disimpulkan daripada voltan nominal sahaja.
1000kVA ialah kuasa ketara terkadar pengubah. Ia menerangkan keupayaan pemuatan elektrik di bawah keadaan operasi tertentu dan bukannya mewakili output 1000kW langsung.
Untuk sistem tiga fasa, anggaran arus talian beban penuh boleh dikira menggunakan:
Sebagai contoh, pada 11kV dan 1000kVA, arus beban penuh utama adalah lebih kurang52.5A. Arus sekunder bergantung pada penarafan voltan rendah yang dipilih. Pada 400V, sebagai contoh, arus beban penuh tiga fasa teori adalah lebih kurang1,443A. Pengiraan ini berguna untuk kejuruteraan awal, manakala pemilihan kabel akhir, pemutus, bar bas dan perlindungan mesti mengikut reka bentuk projek yang lengkap.
Prestasi pengubah jenis kering bergantung pada reka bentuk yang diselaraskan beberapa komponen utama. Unit 11kV 1000kVA biasa termasuk yang berikut:
| Komponen | Fungsi Utama | Pertimbangan Penting |
|---|---|---|
| Teras Magnet | Menyediakan laluan magnet untuk pemindahan tenaga | Bahan teras, reka bentuk bersama dan kerugian |
| Penggulungan HV | Menerima bekalan 11kV | Penebat, bahan konduktor, tahan impuls |
| Penggulungan LV | Menyediakan output voltan rendah yang diperlukan | Voltan, kapasiti semasa, kenaikan suhu |
| Sistem Penebat | Mengasingkan komponen bertenaga secara elektrik | Prestasi terma, dielektrik, alam sekitar |
| Enkapsulasi resin | Melindungi belitan dalam reka bentuk resin tuang | Kualiti tuangan, kawalan lompang, prestasi terma |
| Sistem Penyejukan | Mengeluarkan haba yang terhasil semasa operasi | Operasi dan pengudaraan AN atau ANAF |
Dalam reka bentuk resin tuang, belitan berkapsul resin boleh memberikan struktur penebat pepejal di sekeliling gegelung. Pembinaan akhir, bagaimanapun, harus dinilai mengikut keadaan elektrik, haba, persekitaran dan mekanikal yang diperlukan dan bukannya dengan pembinaan resin sahaja.
Transformer beroperasi melalui aruhan elektromagnet. Apabila voltan 11kV berselang-seli digunakan pada belitan primer, ia menghasilkan fluks magnet berselang-seli dalam teras. Fluks magnet ini berpaut dengan belitan sekunder dan mendorong voltan mengikut nisbah pusingan.
Di bawah penyejukan udara semula jadi, haba bergerak dari bahagian aktif ke udara sekeliling melalui perolakan dan sinaran. Untuk aplikasi dengan permintaan haba yang lebih besar, kipas angin paksa boleh ditambah. Susunan penyejukan yang dipilih mesti sepadan dengan penarafan dan persekitaran operasi yang ditentukan oleh pengubah.
Pembeli harus meminta lembaran data teknikal yang lengkap dan bukannya membeli semata-mata mengikut "11kV 1000kVA." Spesifikasi projek tipikal harus menangani:
| Parameter | Mengapa Ia Penting |
|---|---|
| Kapasiti dinilai | Menentukan penarafan kuasa ketara: 1000kVA. |
| Voltan utama | Mesti sepadan dengan rangkaian voltan sederhana sebenar. |
| Voltan sekunder | Menentukan keserasian dengan peralatan hiliran. |
| Kekerapan | Nilai projek biasa termasuk 50Hz atau 60Hz. |
| Kumpulan vektor | Mentakrifkan anjakan fasa dan sambungan belitan. |
| Impedans | Mempengaruhi peraturan voltan dan tingkah laku arus kerosakan. |
| Kerugian | Menjejaskan suhu operasi dan penggunaan tenaga kitaran hayat. |
| Kenaikan suhu | Mentakrifkan keadaan operasi haba dan keperluan penebat. |
| Tahap penebat | Penting untuk daya tahan dielektrik dan koordinasi sistem. |
| Penarafan penutup/IP | Melindungi pengubah daripada risiko sentuhan alam sekitar dan tidak sengaja. |
Spesifikasi pengeluar yang diterbitkan menunjukkan bahawa pengubah jenis kering 1000kVA kelas 11kV boleh mempunyai nilai kehilangan, bahan penggulungan, dimensi, kumpulan vektor, nilai galangan dan pengaturan penyejukan yang berbeza dengan ketara. Oleh itu, parameter ini harus disahkan untuk model yang tepat dan bukannya mengandaikan bahawa semua transformer 1000kVA secara teknikalnya setara.
Teknologi pengubah jenis kering amat berguna apabila persekitaran pemasangan memberi penekanan pada operasi dalaman, pertimbangan kebakaran, keperluan penebat cecair yang dikurangkan atau penyelenggaraan yang dipermudahkan.
IEC 60076-11 juga menangani kelas iklim, pertimbangan terma dan dielektrik berkaitan ketinggian, pengurusan kepungan, tingkah laku kebakaran, dan pengelasan seismik, menggambarkan mengapa keadaan persekitaran harus dipertimbangkan semasa spesifikasi transformer.
Transformer jenis kering 11kV 1000kVA boleh digunakan di mana-mana sahaja sistem pengagihan 11kV memerlukan pengubah injak turun berkapasiti sederhana dan keperluan pemasangan adalah serasi dengan teknologi jenis kering.
Memilih transformer harus bermula dengan sistem elektrik dan bukannya katalog produk. Senarai semak berikut boleh membantu mengelakkan jurang spesifikasi:
Malah pengubah yang direka dengan baik boleh berfungsi dengan baik jika persekitaran pemasangan tidak memberikan kelegaan, pengudaraan, perlindungan atau koordinasi elektrik yang mencukupi.
Keadaan pemasangan bukan sekadar butiran mekanikal. IEC 60076-11 secara khusus mengiktiraf pengaruh ketinggian dan keadaan persekitaran pada prestasi terma dan dielektrik pengubah, jadi parameter ini harus diisytiharkan semasa peringkat spesifikasi.
Transformer jenis kering biasanya mengelakkan tugas penyelenggaraan berkaitan minyak, tetapi mereka masih memerlukan pemeriksaan berkala. Kekerapan penyelenggaraan hendaklah ditetapkan mengikut arahan pengilang, keadaan operasi, peraturan tempatan, dan tahap kritikal pemasangan.
| Kawasan Pemeriksaan | Apa yang Perlu Disemak |
|---|---|
| belitan | Pencemaran yang boleh dilihat, kerosakan, tanda pelepasan yang tidak normal atau kemerosotan. |
| Sambungan | Keadaan terminal, sesak, tanda terlalu panas dan keadaan kabel. |
| Menyejukkan | Saluran udara, pengudaraan, kipas di tempat dipasang, dan suhu tidak normal. |
| Pemantauan Suhu | Bacaan sensor, penggera, operasi pengawal dan arah aliran sejarah. |
| Persekitaran | Habuk, lembapan, suasana menghakis, dan pengudaraan bilik. |
Salah satu langkah penyelenggaraan yang paling praktikal ialah memastikan permukaan penyejuk dan laluan pengudaraan bersih. Debu yang berlebihan boleh mengurangkan pemindahan haba dan boleh mewujudkan keadaan penebat yang tidak diingini dari semasa ke semasa.
Transformer jenis kering dan terendam minyak boleh melaksanakan tugas pengagihan voltan sederhana, tetapi ciri pembinaan dan pemasangannya berbeza.
| Faktor | Jenis Kering | Minyak Direndam |
|---|---|---|
| Medium Penebat | Sistem penebat udara dan/atau pepejal | Cecair penebat |
| Pengurusan Minyak | Tidak diperlukan | Diperlukan mengikut reka bentuk dan keadaan operasi |
| Pemasangan Dalaman | Aplikasi biasa | Bergantung pada reka bentuk tempatan dan keperluan keselamatan |
| Pertimbangan Kebakaran | Tiada beban api minyak transformer | Memerlukan pertimbangan jenis cecair dan keperluan pemasangan |
| Penyelenggaraan Biasa | Pemeriksaan, pembersihan, penyambungan, penyejukan dan pemantauan | Termasuk keperluan pemeriksaan dan penyelenggaraan berkaitan cecair |
Teknologi yang sesuai bergantung pada projek dan bukannya pada peraturan sejagat. Profil muatan, ruang, keadaan persekitaran, keperluan kebakaran, lokasi pemasangan, kos permulaan, pertimbangan kitaran hayat dan peraturan tempatan semuanya harus dinilai.
Untuk perolehan antarabangsa, komunikasi teknikal adalah sama pentingnya dengan harga yang disebut. Sebelum membuat pesanan, pembeli harus meminta dokumentasi yang jelas meliputi konfigurasi transformer yang tepat.
Dokumentasi teknikal yang diterbitkan daripada pengilang pengubah yang telah mantap menunjukkan bahawa walaupun pengubah yang berkongsi penarafan 11kV dan 1000kVA yang sama boleh berbeza dalam bahan penggulungan, nilai kehilangan, kumpulan vektor, galangan, sistem penebat, dimensi dan konfigurasi penyejukan.
Zhejiang Usune Electric Co., Ltd.boleh dipersembahkan sebagai pembekal berpotensi untuk pelanggan yang mencari penyelesaian pengubah tersuai. Untuk sebut harga khusus projek, pembeli hendaklah menyediakan parameter sistem elektrik, persekitaran pemasangan, piawaian yang berkenaan, destinasi penghantaran dan sebarang aksesori atau spesifikasi kepungan yang diperlukan.
Ia boleh sesuai untuk banyak aplikasi perindustrian apabila bekalan 11kV, voltan sekunder, profil beban, keadaan pemasangan, sistem perlindungan, dan kapasiti yang diperlukan sepadan dengan projek. Pengiraan beban sebenar hendaklah dilengkapkan sebelum pemilihan.
Untuk sistem 11kV tiga fasa, arus primer beban penuh teori ialah kira-kira 52.5A. Reka bentuk sistem sebenar juga harus mempertimbangkan toleransi pengubah, keadaan operasi, tetapan perlindungan dan ciri rangkaian.
Voltan sekunder adalah khusus projek. Konfigurasi voltan rendah biasa termasuk 400V, 415V, dan 433V, tetapi voltan lain boleh direka bentuk bergantung pada sistem elektrik.
Tak semestinya. Banyak transformer jenis kering beroperasi dengan penyejukan udara semula jadi. Penyejukan udara paksa boleh ditambah apabila reka bentuk memerlukan peningkatan kapasiti haba atau keadaan operasi tertentu.
IEC 60076-11:2018 ialah piawaian utama IEC yang khusus meliputi pengubah kuasa jenis kering dalam skop yang ditetapkan. Keperluan kebangsaan, wilayah, projek, pemasangan atau kecekapan tambahan juga boleh digunakan.
kVA mengukur kuasa ketara, manakala kW mengukur kuasa aktif. Hubungan bergantung kepada faktor kuasa: kW = kVA × faktor kuasa. Oleh itu, pengubah 1000kVA tidak seharusnya secara automatik digambarkan sebagai sumber kuasa 1000kW.
Banyak pengeluar boleh mengkonfigurasi parameter seperti voltan sekunder, kumpulan vektor, bahan penggulungan, impedans, julat pili, kepungan, susunan penyejukan, aksesori dan sistem pemantauan mengikut keperluan projek. Setiap penyesuaian hendaklah disahkan mengikut piawaian teknikal yang berkenaan.
An11kV 1000kVA Pengubah Jenis Keringadalah lebih daripada gabungan angka voltan dan kapasiti. Prestasi sebenar bergantung pada interaksi reka bentuk elektrik, penebat, pengurusan haba, pembinaan belitan, kehilangan teras, galangan, keadaan persekitaran, perlindungan, pemasangan dan penyelenggaraan.
Untuk pasukan kejuruteraan dan pengurus pembelian, pendekatan yang paling boleh dipercayai adalah bermula dengan keperluan elektrik yang lengkap dan kemudian meminta cadangan teknikal terperinci. Membandingkan kerugian terjamin, tahap penebat, kumpulan vektor, galangan, kenaikan suhu, dimensi, ujian, aksesori dan sokongan perkhidmatan boleh membantu memastikan bahawa pengubah yang dipilih sepadan dengan aplikasi sebenar.
Zhejiang Usune Electric Co., Ltd. boleh menyokong pelanggan menilai keperluan pengubah jenis kering voltan sederhana dan konfigurasi khusus projek. Jika anda merancang pencawang baharu, menaik taraf sistem kuasa industri, atau mencari pengubah 11kV 1000kVA untuk projek komersial atau infrastruktur,hubungi kamidengan voltan, kapasiti, kekerapan, keadaan pemasangan dan keperluan teknikal anda untuk membincangkan penyelesaian pengubah yang sesuai.
-
