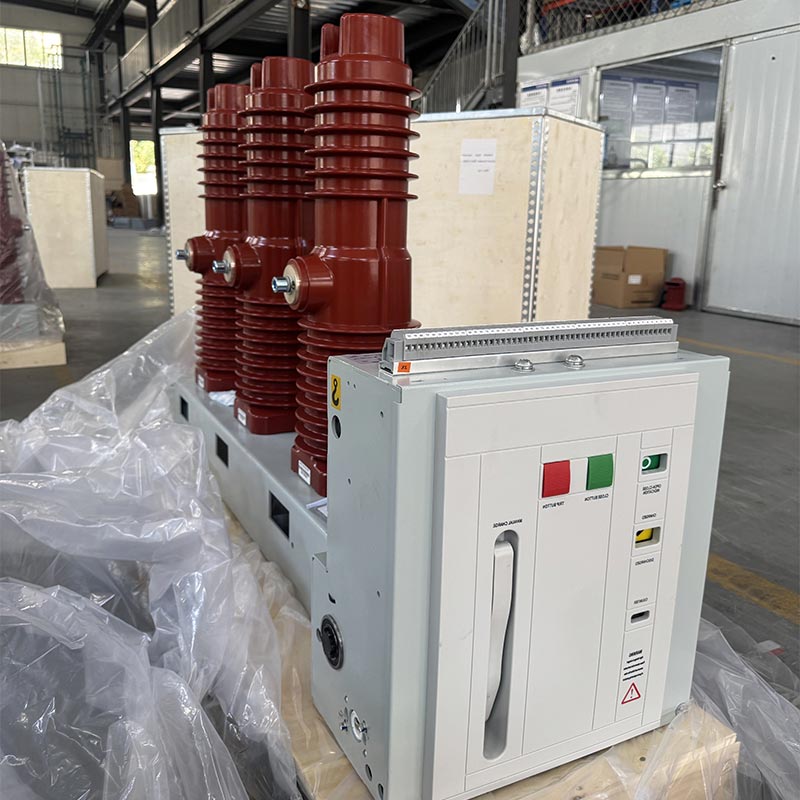

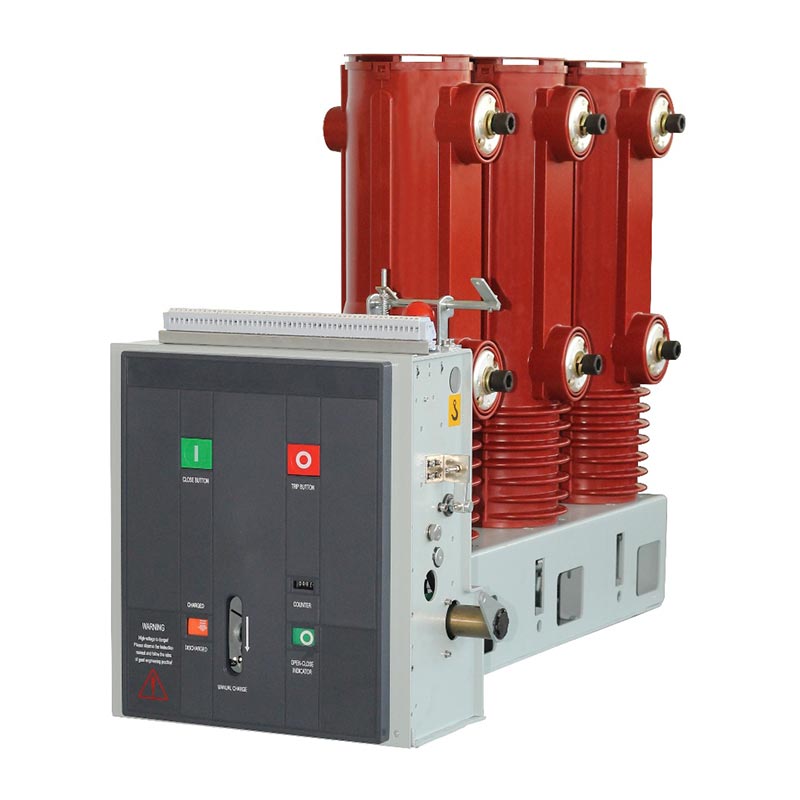

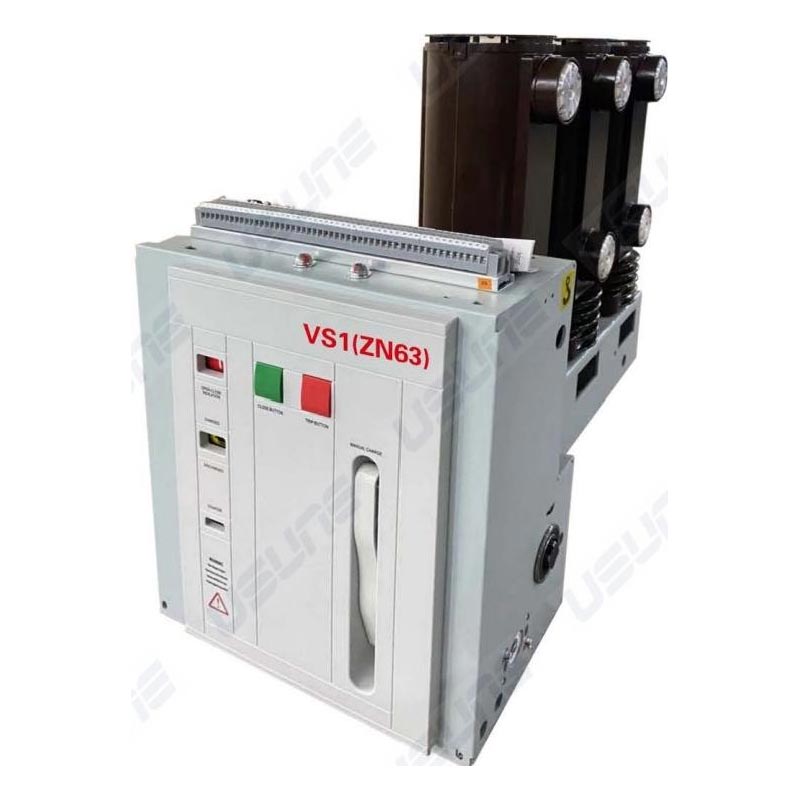

Pemutus Litar Vakum Dalaman Dipasang Sisi

Pemutus Litar Vakum Tertutup Usune Side Mounted ialah alat suis voltan tinggi tetap yang digunakan terutamanya dalam alat suis. Ia boleh digunakan secara bebas atau disepadukan ke dalam sistem bekalan kuasa rangkaian cincin, transformer jenis kotak, dan pelbagai sistem bekalan kuasa bukan standard. Kelebihan terasnya terletak pada teknologi pemadam arka vakumnya, mengelakkan pencemaran dan kerosakan yang disebabkan oleh media pemadam arka tradisional, meningkatkan bekalan kuasa dengan berkesan keselamatan dan kestabilan. Produk ini dibangunkan dan dikeluarkan secara bebas oleh kilang Usune, dengan matang proses pengeluaran dan kawalan kualiti yang ketat, memastikan operasi yang stabil dan boleh dipercayai di bawah pelbagai kompleks syarat.

Piawaian dan Kuasa Produk Untuk memastikan kebolehpercayaan dan pematuhan produk, Vakum Dalaman Dipasang di Sisi Usune Pemutus Litar dengan tegas mematuhi piawaian domestik dan antarabangsa yang berwibawa, termasuk GB/T1984-2014 "Tinggi Pemutus Litar Voltan", JB3855-1996 "3.6~40.5KV Pemutus Litar Vakum Voltan Tinggi Dalaman", dan DL/T403-2000 "Pemutus Litar Vakum 12~40.5KV Memesan Keadaan Teknikal", dan mematuhi keperluan berkaitan IEC62271-100:2008. Setiap produk menjalani pemeriksaan kilang yang ketat sebelum meninggalkan kilang, dan semua teknikal parameter memenuhi keperluan reka bentuk, menunjukkan komitmen Usune terhadap kualiti produk dan memastikan penggunaan yang selamat untuk pengguna.

Persekitaran Operasi dan Kebolehgunaan

Pemutus Litar Vakum Dalaman Dipasang Sisi adalah sangat boleh disesuaikan dengan pelbagai persekitaran dan sesuai untuk berikut keadaan operasi dalaman:

1. Suhu Ambien: Maksimum +40℃, Minimum -15℃
2. Kelembapan Ambien: Kelembapan relatif purata harian ≤95%, purata bulanan ≤90%; tekanan wap purata harian ≤22×10⁻³MPa, purata bulanan ≤1.8×10⁻³MPa
3. Ketinggian: Tidak melebihi 1000m
4. Intensiti Seismik: Tidak melebihi 8 darjah
5. Persekitaran Atmosfera: Bebas daripada habuk, asap, gas yang menghakis dan mudah terbakar, wap atau semburan garam pencemaran.

Nota: Jika persekitaran operasi sebenar melebihi keperluan biasa di atas, sila berunding dengan pengilang profesional Usune untuk menyesuaikan penyelesaian produk yang sesuai.

Struktur dan Fungsi

1. Struktur Keseluruhan

Pemutus Litar Vakum Dalaman Dipasang Sisi mengguna pakai susunan depan ke belakang mekanisme pengendalian dan ruang pemadam arka. Litar konduktif utama ialah jenis pemasangan lantai tiga fasa. Pengganggu vakum dipasang secara membujur dalam silinder penebat tiub yang dibuat menggunakan proses APG resin epoksi. ini memberikan prestasi anti-rayap yang sangat baik, dengan ketara mengurangkan pengumpulan habuk pada permukaan pencelah, menghalang faktor luaran daripada menjejaskan operasinya, dan memastikan prestasi penebat yang tinggi walaupun dalam lembap dan persekitaran yang sangat tercemar.

2. Struktur Mekanisme Operasi

Mekanisme pengendalian ialah mekanisme kendalian spring planar, menyokong penyimpanan tenaga manual dan elektrik. The motor kendalian dipasang di kabinet hadapan pencelah. Kabinet dibahagikan kepada lima perhimpunan ruang oleh empat sekatan perantaraan, menempatkan komponen simpanan tenaga, penghantaran, tersandung dan penampan masing-masing. Produk ini menyepadukan pencelah dan mekanisme pengendalian ke dalam satu reka bentuk tunggal, memastikan tinggi tahap padanan antara prestasi operasi mekanisme dan pembukaan dan penutup pencelah keperluan. Ini mengurangkan langkah perantaraan yang tidak perlu, mengurangkan penggunaan tenaga dan bunyi bising, dan bertambah baik kebolehpercayaan operasi.

Spesifikasi Utama dan Parameter Teknikal

Pemasangan dan Pentauliahan

1. Periksa pemutus litar untuk kerosakan. Jika rosak, segera hentikan penggunaannya.
2. Buang bahan cemar (terutama dari permukaan penebat). Bahan cemar yang dihasilkan semasa pengangkutan atau penyimpanan boleh menjejaskan prestasi penebat produk.
3. Kendalikan pemutus litar secara manual untuk menyimpan tenaga dan melakukan operasi penutupan/pembukaan mengikut keperluan, memerhati sama ada status simpanan tenaga dan penunjuk kedudukan tutup/buka adalah normal.
4. Kendalikan pemutus litar untuk menyimpan tenaga dan lakukan operasi tutup/buka menggunakan kuasa kendalian bekalan, memeriksa sama ada status simpanan tenaga dan penunjuk kedudukan adalah normal.

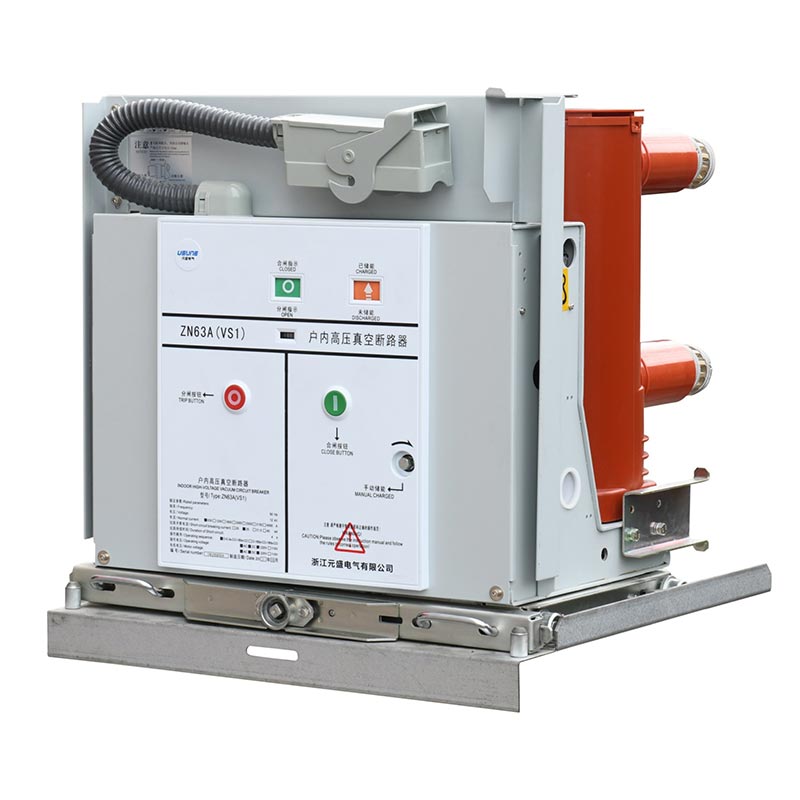

5. Pengendalian pemutus litar jenis kereta tangan: Masukkan pemegang tolak ke dalam lubang tolak, putar mengikut arah jam ke maju dan lawan jam untuk menarik balik, dengan jumlah pukulan tolak 300±3mm; dalam kedudukan terbuka, gerakkannya dengan lancar ke kedudukan kerja atau ujian, putar pemegang 30 kali pada kelajuan sederhana sehingga bunyi "klik" kedengaran, menunjukkan ia berada dalam kedudukan (jangan gunakan daya yang berlebihan untuk mengelakkan kerosakan mekanisme tolak). Pada masa ini, penunjuk kedudukan yang sepadan (S8, S9) akan diaktifkan.

Nota: Apabila menggunakan peranti saling mengunci penutup, bekalan kuasa litar saling kunci mesti disambungkan untuk membuka kuncinya sebelum ditutup; apabila membongkar, beroperasi mengikut keperluan pembungkusan, mengangkat siku pemutus litar untuk memastikan lengan bawah yang keluar berada di bawah beban, mengelakkan hentaman dan getaran yang teruk; keluarkan peranti pengangkat sebagai diperlukan sebelum meletakkannya di dalam kabinet.

Kajian Kes Aplikasi Dunia sebenar

Kes: Taman perindustrian yang besar di China Selatan membeli 50 Pemutus Litar Vakum Dalaman Dilekap Sisi Usune (model VS1-12/1250-25) untuk sistem pengagihan kuasa bengkel pengeluarannya. Pelbagai barisan pengeluaran di taman beroperasi secara bergilir-gilir, memerlukan pensuisan kuasa yang kerap dan kebolehpercayaan yang tinggi dalam gangguan arus litar pintas. Sejak pemasangan dan pentauliahan pada tahun 2024, produk telah beroperasi secara stabil selama 12 bulan berturut-turut tanpa kegagalan, berkesan melindungi dan mengawal sistem kuasa, mengurangkan masa henti peralatan, dan menambah baik taman itu kecekapan pengeluaran. Sebagai pembekal Cina tempatan, Usune menyediakan panduan pemasangan di tapak sepenuhnya dan perkhidmatan penyelenggaraan selepas jualan, mendapat pujian yang tinggi daripada pelanggan.

Soalan Lazim

S1: Bagaimana jika persekitaran operasi sebenar pemutus litar melebihi keperluan biasa?

A1: Jika suhu ambien, kelembapan, ketinggian, dsb., melebihi keperluan biasa, sila hubungi pengilang, Usune, serta-merta. Pasukan teknikal profesional akan menjalankan tinjauan di tapak dan menyesuaikan a penyelesaian produk disesuaikan dengan persekitaran khas untuk memastikan operasi stabil pemutus litar di bawah khas syarat. Sebagai pembekal yang bertanggungjawab, Usune komited untuk menyediakan penyelesaian yang diperibadikan untuk setiap pelanggan.

S2: Bagaimana untuk mengekalkan Pemutus Litar Vakum Tertutup Usune Side Mounted untuk memanjangkan hayat perkhidmatannya?

A2: Penyelenggaraan rutin terutamanya merangkumi tiga perkara: Pertama, kerap membersihkan permukaan penebat untuk mengelakkan kotoran pengumpulan daripada menjejaskan prestasi penebat; kedua, kerap menyemak status simpanan tenaga, penunjuk buka/tutup, dan pendawaian untuk memastikan tiada kelonggaran atau kerosakan; ketiga, konduktor manual dan elektrik ujian operasi setiap 6 bulan untuk memeriksa fleksibiliti dan kebolehpercayaan mekanisme operasi. Selain itu, pihak kilang menyediakan manual penyelenggaraan terperinci dan panduan selepas jualan untuk membantu pengguna mengekalkan produk secara saintifik.
