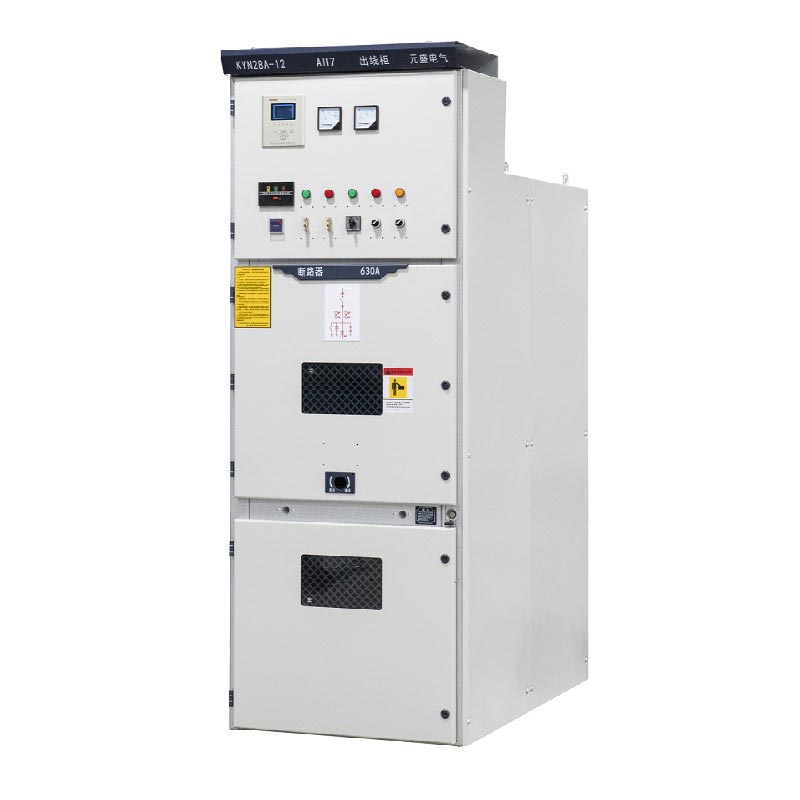

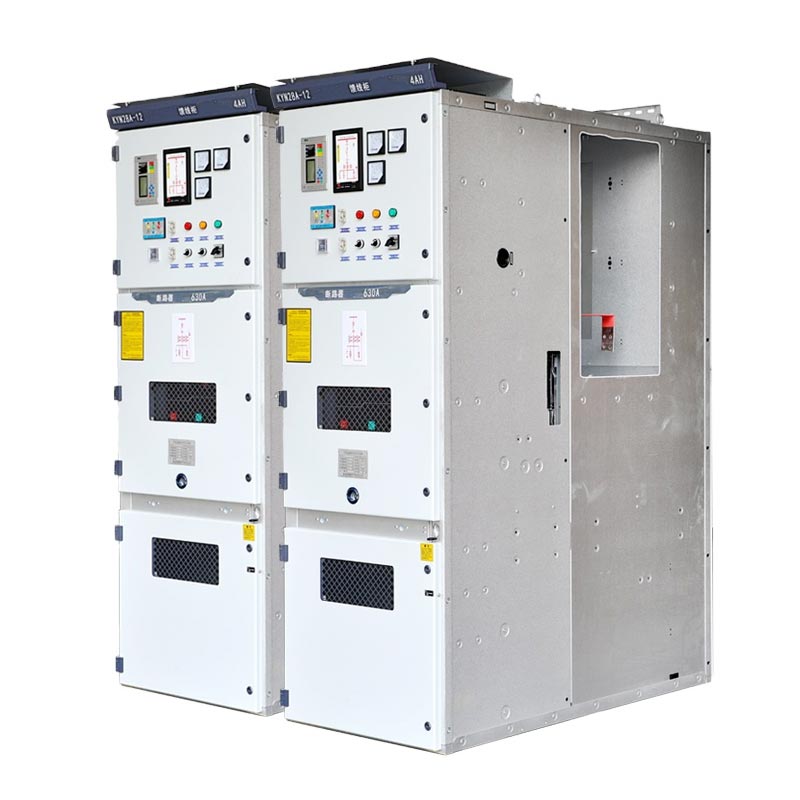

Panel 11kv Mv Vcb

Panel 11kV MV Vcb diletakkan sebagai pengedaran kuasa voltan sederhana gred industri dan kebolehpercayaan tinggi peralatan, sesuai untuk sistem voltan 11kV dan di bawah, dan boleh digunakan dalam bar bas tunggal, bar bas tunggal bersegmen, atau berganda. busbar seni bina. Mereka mematuhi piawaian seperti IEC 60298, IEC 694, GB3906-2006, dan DIN VDE 0670 Jerman, dan adalah sistem pengurusan ISO yang diperakui dengan kawalan piawai sepanjang keseluruhan proses.

Alat suis voltan rendah

Alat suis voltan sederhana

Parameter Teras dan Sorotan Struktur

1. Parameter Teras

Voltan berkadar 11kV (serasi dengan 3.6~12kV), AC 50/60Hz tiga fasa, arus undian 630A~2500A (boleh disesuaikan), arus putus litar pintas 25kA~40kA, tahap perlindungan IP4X (kepungan), serasi dengan pelbagai sistem seni bina.

2. Sorotan Struktur

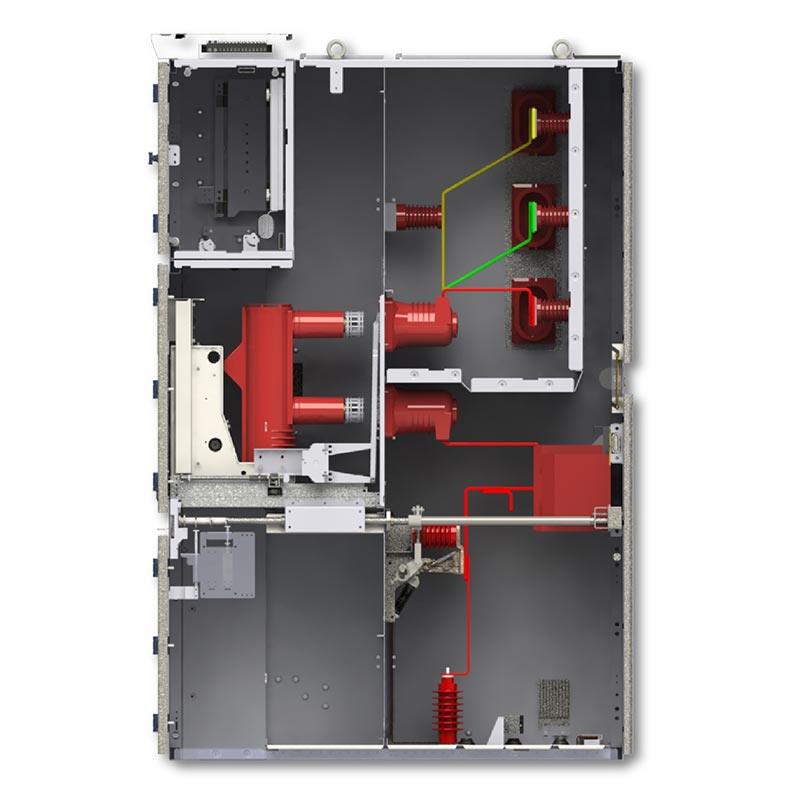

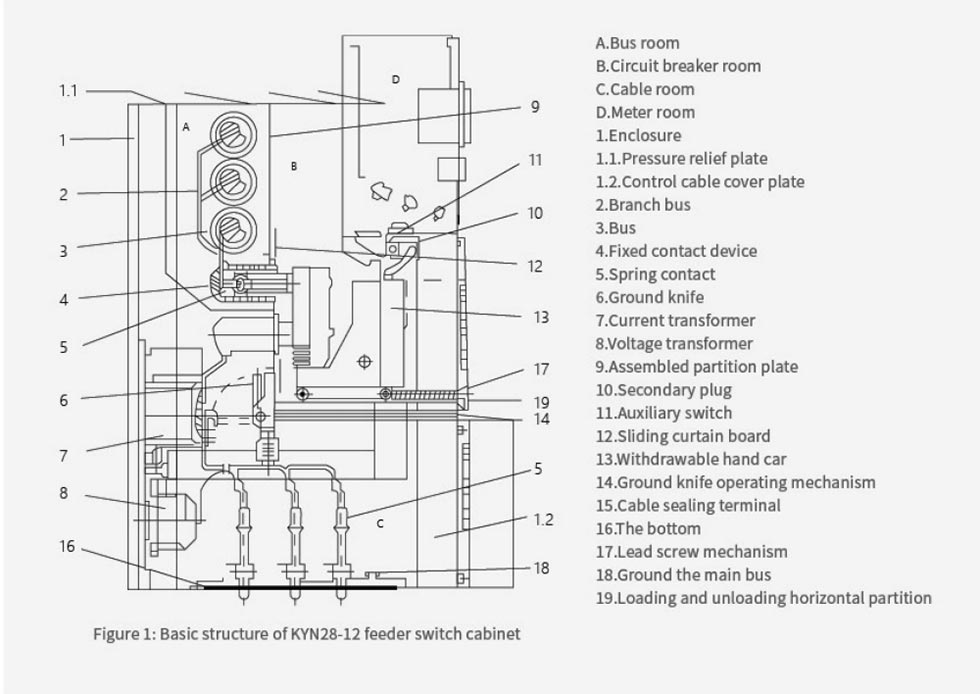

Struktur boleh ditarik bersalut logam, empat petak bebas, kereta tangan terletak di tengah-tengah untuk penyelenggaraan mudah; dilengkapi dengan sistem saling kunci keselamatan lima kalis yang komprehensif, perlindungan dwi mekanikal + elektrik, menghapuskan salah operasi; kebolehsuaian persekitaran yang kuat, sesuai untuk pelbagai keadaan kerja dalaman.

Kelebihan Teras

1. Prestasi Boleh Dipercayai: Pemutus litar vakum dengan tindak balas pantas, hayat mekanikal yang panjang, sesuai untuk kerap operasi dalam pelbagai senario;

2. Selamat dan Mudah: Perlindungan tertutup sepenuhnya, reka bentuk kereta tangan untuk penyelenggaraan yang cekap, menyokong pintar operasi dan penyelenggaraan jauh;

3. Kualiti Global: Pengeluar yang berpangkalan di China, kilang standard memastikan kapasiti dan kualiti pengeluaran; sebagai a pembekal berkualiti tinggi, mengeksport ke pelbagai wilayah dan menyediakan perkhidmatan kitaran penuh.

Kes Aplikasi Dunia Nyata

Kes 1: Projek Pengagihan 11kV di Pencawang 110kV di Asia Tenggara

1. Latar Belakang Projek: Pencawang ini ialah hab bekalan kuasa teras di rantau ini, memerlukan kuasa 11kV yang stabil bekalan ke taman perindustrian dan kawasan perumahan sekitar. Peralatan mesti mempunyai kebolehpercayaan yang tinggi dan pematuhan, dan serasi dengan sistem kuasa 50Hz tempatan.

2. Penyelesaian Aplikasi: Usune menyesuaikan 28 Panel VCB MV KYN28A-12 11kV 11kV, menggunakan satu bar bas yang dibahagikan seni bina dan dilengkapi dengan pemutus litar vakum VS1 untuk memenuhi keperluan bekalan kuasa dwi litar.

3. Keputusan Pelaksanaan: Dalam tempoh tiga tahun sejak pentauliahannya, peralatan telah beroperasi tanpa sebarang kegagalan, berjaya melepasi pelbagai ujian dalam keadaan yang melampau seperti ribut petir dan suhu tinggi. Ia melengkapkan pengagihan kuasa dan perlindungan kerosakan dengan tepat, membantu pencawang mencapai "keputusasaan kuasa sifar operasi dan penyelenggaraan," dan telah menerima pengiktirafan tinggi daripada jabatan kuasa tempatan.

Kes 2: Naik Taraf Pengagihan Kuasa Voltan Tinggi di Loji Pembuatan Automobil Eropah

1. Latar Belakang Projek: Bengkel pengecapan dan pengecatan kilang mempunyai keperluan kuasa yang sangat tinggi kestabilan bekalan, memerlukan peningkatan kepada sistem pengagihan kuasa 11kV. Peralatan mesti mematuhi EU Piawaian IEC, sambil mempertimbangkan kemudahan penyelenggaraan dan penggunaan ruang.

2. Penyelesaian Aplikasi: 16 Panel VCB MV Usune 11kV telah dipilih, menggunakan kereta tangan yang terletak di tengah-tengah struktur, serasi dengan sistem busbar tunggal, dan dilengkapi dengan pemanas anti-kondensasi dan pintar modul pemantauan suhu dan kelembapan.

3. Keputusan Pelaksanaan: Peralatan menyesuaikan dengan sempurna kepada sistem dwi-frekuensi 50Hz/60Hz Eropah. Pemasangan tidak menjejaskan pengeluaran bengkel biasa, dan kereta tangan boleh ditarik keluar dengan cepat untuk penyelenggaraan. Selepas naik taraf, kadar kegagalan bekalan kuasa kilang menurun sebanyak 90%, memenuhi keperluan pengeluaran berterusan daripada pembuatan kereta.

Persekitaran Kerja

1.Suhu udara ambien: maksimum +40°C, minimum -10°C;
2. Kelembapan relatif: purata harian ≤ 95%, purata bulanan ≤ 90%;
3.Ketinggian: ≤ 1000 m;
4. Keamatan seismik: tidak melebihi Gred 8;
5. Peralatan hendaklah dipasang di lokasi yang bebas daripada bahaya kebakaran atau letupan, pencemaran teruk, bahan kimia kakisan, dan getaran yang kuat.
6. Jika peralatan hendak digunakan dalam keadaan persekitaran melebihi keperluan biasa yang dinyatakan dalam GB 3906, pengaturan yang berkaitan hendaklah dipersetujui oleh pengguna dan pengilang.

Spesifikasi Teknikal

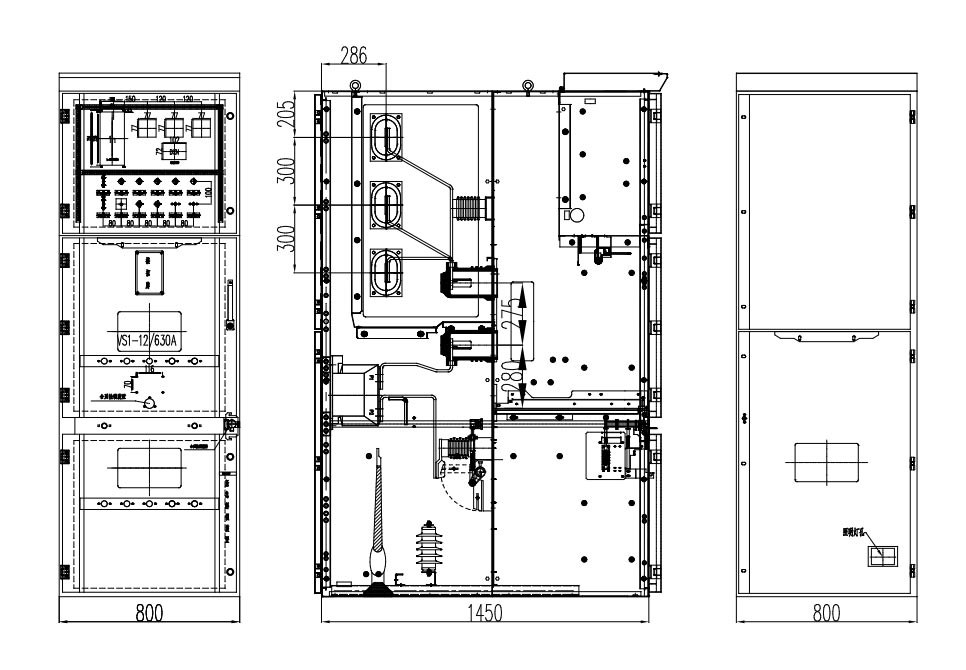

Dimensi Luaran Produk

Rujukan Projek

Projek Pelancaran Roket Cas-angkasa

Laporan Ujian

Soalan Lazim

S1: Fungsi saling mengunci lima kali?

J: Termasuk lima fungsi utama seperti pemutus litar anti-salah operasi, dengan dwi mekanikal dan elektrik saling mengunci untuk mengelakkan salah operasi.

S2: Adakah Panel 11kV MV Vcb serasi dengan sistem 10kV?

J: Serasi sepenuhnya, tiada pengubahsuaian diperlukan, boleh terus menggantikan peralatan sedia ada, dan penyesuaian parameter disokong.

S3: Pematuhan eksport dan perkhidmatan selepas jualan?

J: Mematuhi piawaian antarabangsa, pensijilan serantau boleh disesuaikan; respons pantas daripada China kilang, dan perkhidmatan selepas jualan setempat daripada cawangan global.

Jenama dan Kekuatan Kilang

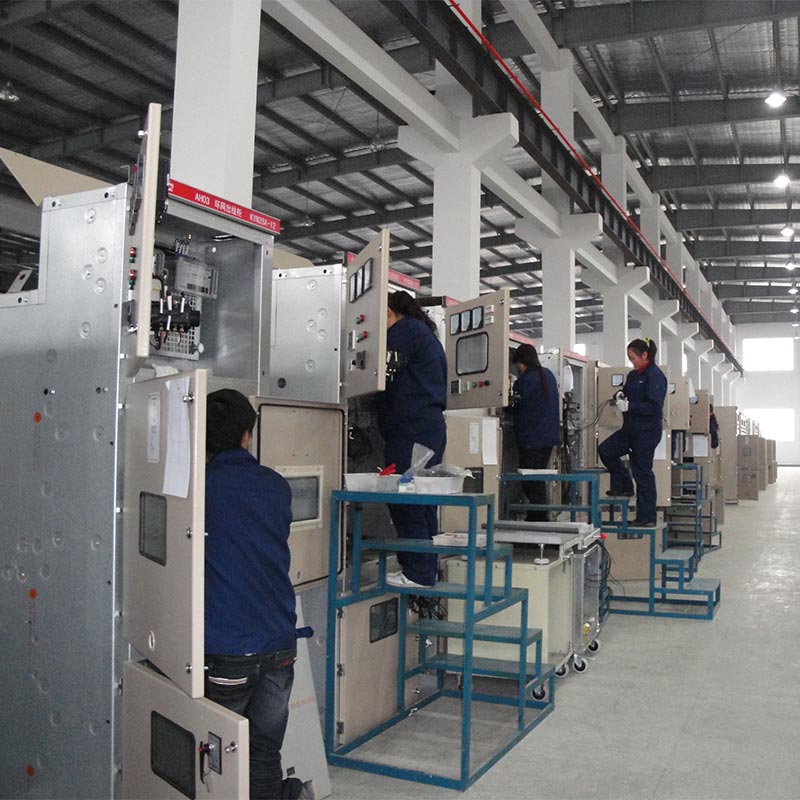

Usune bergantung pada kilang terasnya di China, dengan kapasiti pengeluaran tahunan melebihi 5,000 panel. Ia membanggakan pengurusan hujung ke hujung yang didigitalkan, menyepadukan R&D, pembuatan dan jualan. Produknya meliputi lebih 30 negara, menjadikannya pembekal dan pengilang pengedaran kuasa voltan sederhana yang dipercayai untuk pelanggan global.
