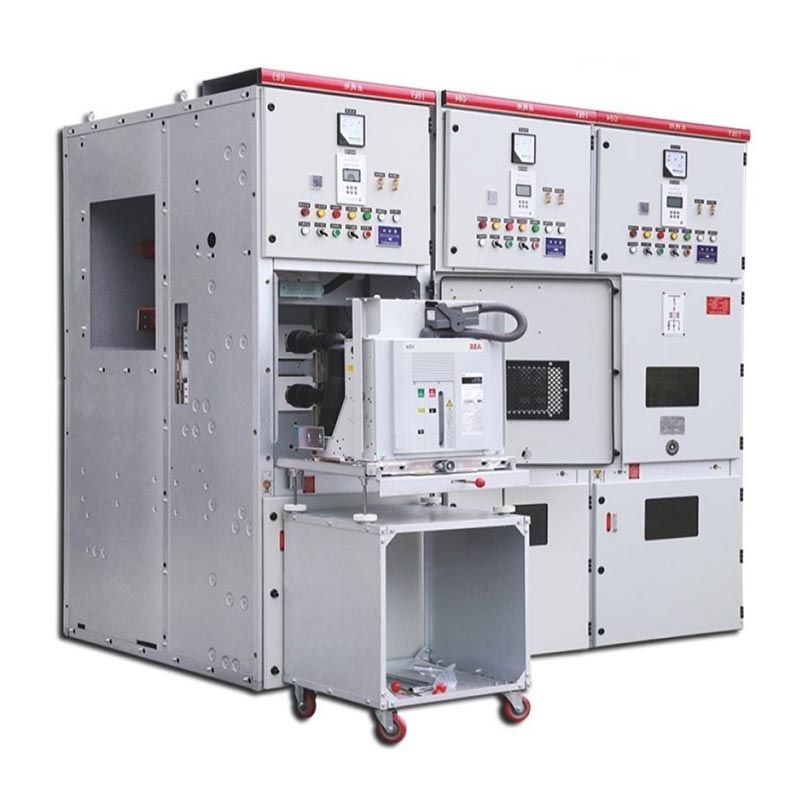

Kyn28 Switchgear 12kv

Usune Kyn28 Switchgear 12kV ialah peranti pengagihan kuasa voltan tinggi dalaman dengan voltan terkadar meliputi 3.6kV, 7.2kV, dan 12kV, sesuai untuk sistem kuasa AC tiga fasa 50/60Hz. Ia adalah peralatan elektrik teras dalam kuasa moden penghantaran dan pengagihan, pengagihan kuasa industri, dan medan bekalan kuasa bangunan komersial. Produk menggunakan struktur berperisai, tertutup logam, mengasingkan sepenuhnya unit berfungsi seperti pemutus litar, bar bas, kabel, dan kawalan instrumentasi. Reka bentuk ini menghapuskan penyebaran kerosakan arka dari awal. Ia juga dilengkapi dengan troli pemutus litar vakum boleh ditarik balik, membolehkan penyelenggaraan dan penggantian pantas tanpa ditutup ke bawah bar bas, memenuhi sepenuhnya keperluan teras sistem kuasa untuk operasi yang selamat, stabil dan cekap dan penyelenggaraan.

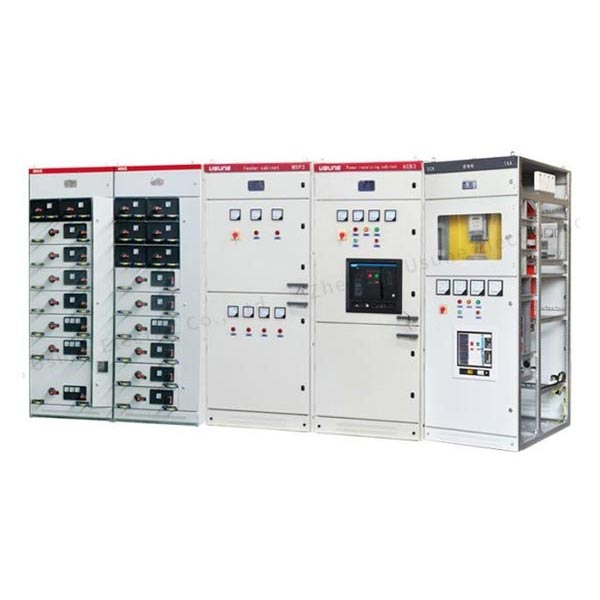

Alat suis voltan rendah

Alat suis voltan sederhana

Parameter Teknikal Teras

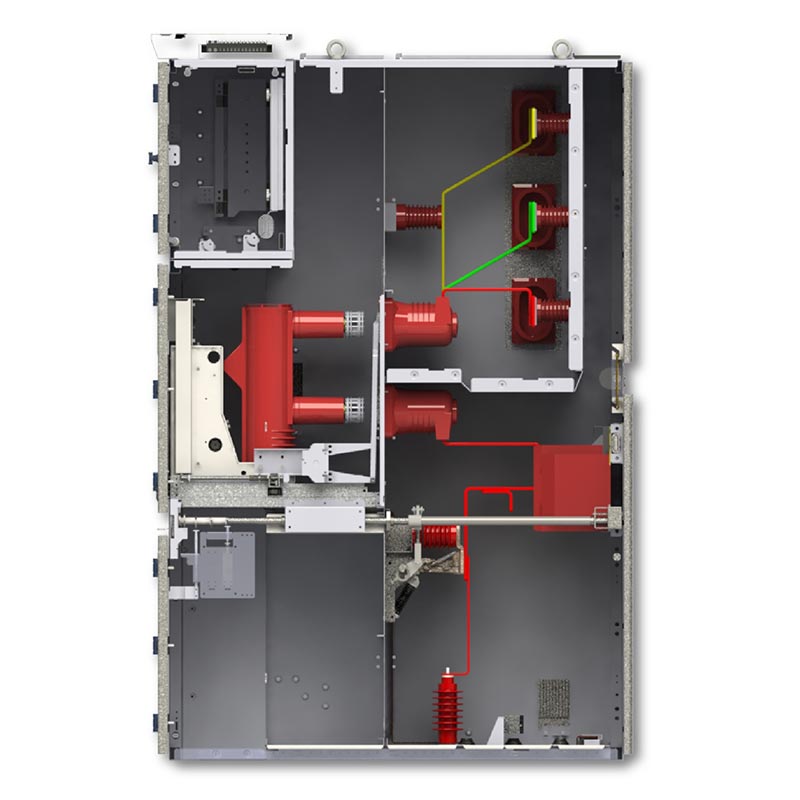

Struktur Petak Bebas

Kyn28 Switchgear 12kV menggunakan reka bentuk petak modular dengan pengasingan semua logam. Empat kawasan berfungsi adalah bebas sepenuhnya, berkesan menghalang penyebaran kesalahan:

1. Petak Pemutus Litar: Memasang troli pemutus litar vakum, dilengkapi dengan panduan yang tepat dan mekanisme saling kunci untuk memastikan pergerakan troli selamat.
2. Petak Busbar: Susun atur tertutup bar bas utama dan cawangan dengan prestasi penebat yang sangat baik, mengelakkan risiko litar pintas fasa ke fasa/fasa ke tanah.
3. Petak Kabel: Ruang yang luas, sesuai untuk sambungan kabel berbilang litar, memudahkan pemasangan kabel, pendawaian, dan ujian.
4. Petak Instrumen dan Kawalan: Mengintegrasikan peranti perlindungan, instrumen pemeteran dan litar kawalan komponen untuk pemantauan dan operasi berpusat.
5. Peranti Pelega Tekanan: Dilengkapi dengan kepak pelega tekanan khusus di bahagian atas, ia boleh melepaskan arka dengan cepat tekanan sekiranya berlaku kerosakan dalaman, memastikan keselamatan kabinet dan kakitangan.

Kelebihan Produk Teras

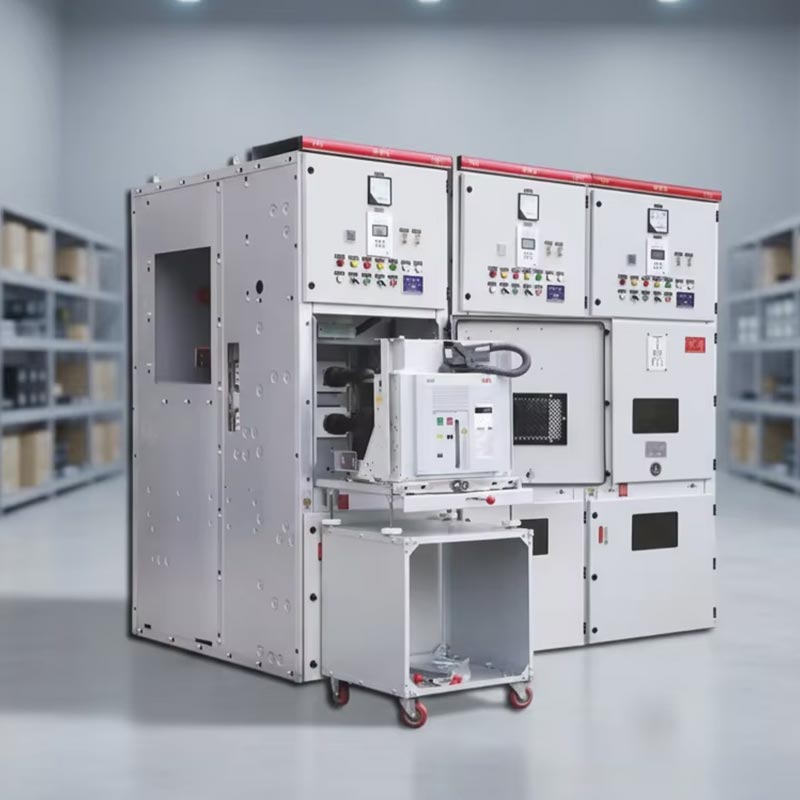

1. Reka Bentuk Kereta Tangan Boleh Ditanggalkan

Pemutus litar, PT, dan siri kereta tangan pengasing boleh ditukar ganti sepenuhnya. Semasa penyelenggaraan, hanya keluarkan kereta tangan yang rosak dan tolak kereta tangan ganti untuk memulihkan kuasa dengan cepat tanpa memutuskan sambungan keseluruhan bar bas, mengurangkan masa penyelenggaraan gangguan bekalan elektrik dengan ketara.

2. Jalinan Mekanikal "Lima Pencegahan" Komprehensif:

- Mencegah pembukaan dan penutupan pemutus litar secara tidak sengaja;
- Menghalang menanggalkan/menolak kereta tangan pemutus litar di bawah beban;
- Menghalang penutupan tidak sengaja suis pembumian semasa dihidupkan;
- Menghalang tenaga tidak sengaja apabila suis pembumian ditutup;
- Menghalang kemasukan secara tidak sengaja ke dalam petak bertenaga.

3. Keselamatan dan Penyelenggaraan Dioptimumkan

Reka bentuk operasi dan penyelenggaraan semua bahagian hadapan menghapuskan keperluan untuk ruang penyelenggaraan belakang, menjimatkan dengan berkesan ruang lantai di dalam bilik pengedaran; kabinet mempunyai pemanas pemeluwapan terbina dalam, boleh disesuaikan dengan kelembapan yang tinggi persekitaran, mencegah kerosakan penebat yang disebabkan oleh pemeluwapan.

4. Penebat Tinggi dan Rintangan Kerosakan

Kyn28 Switchgear 12kV menggunakan bahan penebat berkualiti tinggi dan penebat jarak saintifik, mencapai tahap penebat yang tinggi. Ia berkesan menentang litar pintas, voltan lampau dan kerosakan elektrik lain. digabungkan dengan struktur perisai logamnya, ia mempunyai keupayaan kawalan arka yang kuat.

Jenis Aplikasi Utama

1. Kabinet Talian Masuk: Menerima kuasa daripada sumber huluan, menyediakan penerimaan kuasa dan perlindungan keseluruhan.
2. Kabinet Talian Keluar: Mengagihkan kuasa kepada beban, motor dan litar terminal lain, memberikan perlindungan.
3. PT dan Kabinet Pengukuran Voltan: Memantau voltan sistem dan menyediakan perlindungan voltan lampau.
4. Kabinet Pemeteran: Mengintegrasikan instrumen pemeteran tenaga untuk statistik penggunaan tenaga yang tepat.
5. Kabinet Bahagian Busbar: Membolehkan operasi tersegmen, pengasingan dan perlindungan bahagian bar bas.
6. Kabinet Pengasingan: Menyediakan pengasingan elektrik, memastikan penyelenggaraan yang selamat.

Kes Aplikasi Dunia Sebenar

Kes 1: Projek Pengagihan Kuasa 10kV untuk Pusat Data Besar di China Timur

Keperluan Projek: Pusat data memerlukan 99.99% ketersediaan kuasa dan kerosakan sifar, sangat stabil sistem pengagihan kuasa voltan sederhana untuk memastikan bekalan kuasa tidak terganggu kepada beban teras seperti pelayan dan peralatan penyejukan.

Penyelesaian: Sistem pengagihan kuasa yang lengkap telah dibina menggunakan unit Usune Kyn28 Switchgear 12kV, termasuk kabinet masuk, kabinet pemeteran, kabinet PT, dan 12 kabinet keluar. Ia dilengkapi dengan litar pintas 40kA pemutus litar vakum kapasiti pecah dan peranti perlindungan bersepadu pintar untuk mencapai kerosakan pantas pengasingan dan lokasi kerosakan yang tepat.

Keputusan Operasi: Sejak pentauliahannya pada 2023, sistem telah beroperasi tanpa sebarang kerosakan, dengan 100% kadar ketepatan dalam tindakan perlindungan. Masa pemadaman elektrik tahunan adalah kurang daripada 5 minit, memenuhi tahap tertinggi sepenuhnya keperluan bekalan kuasa kebolehpercayaan pusat data dan berkesan mengelakkan kerugian ekonomi berpuluh-puluh berjuta-juta dolar kerana kegagalan kuasa.

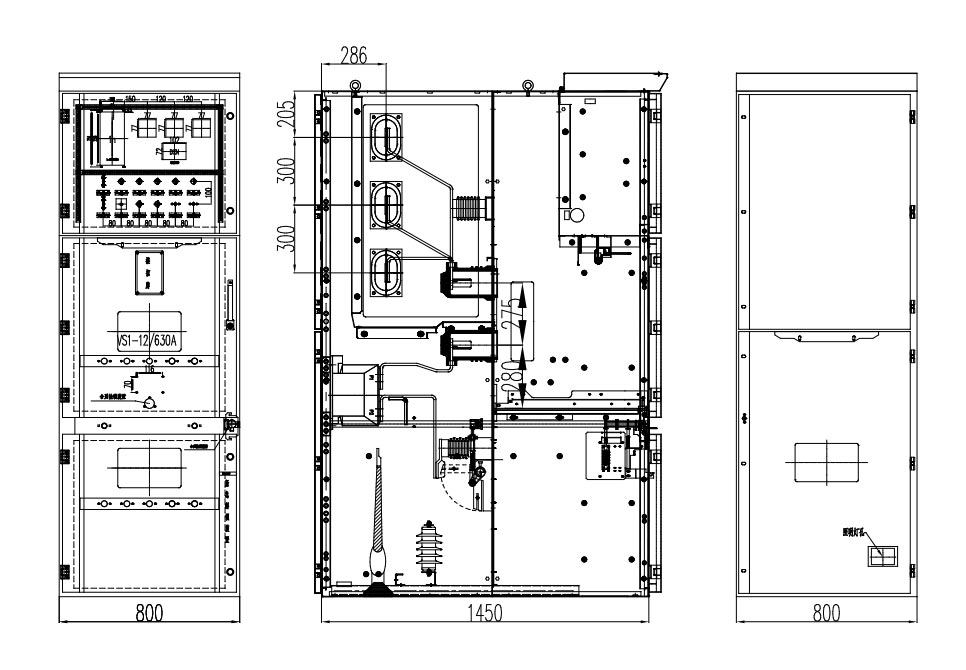

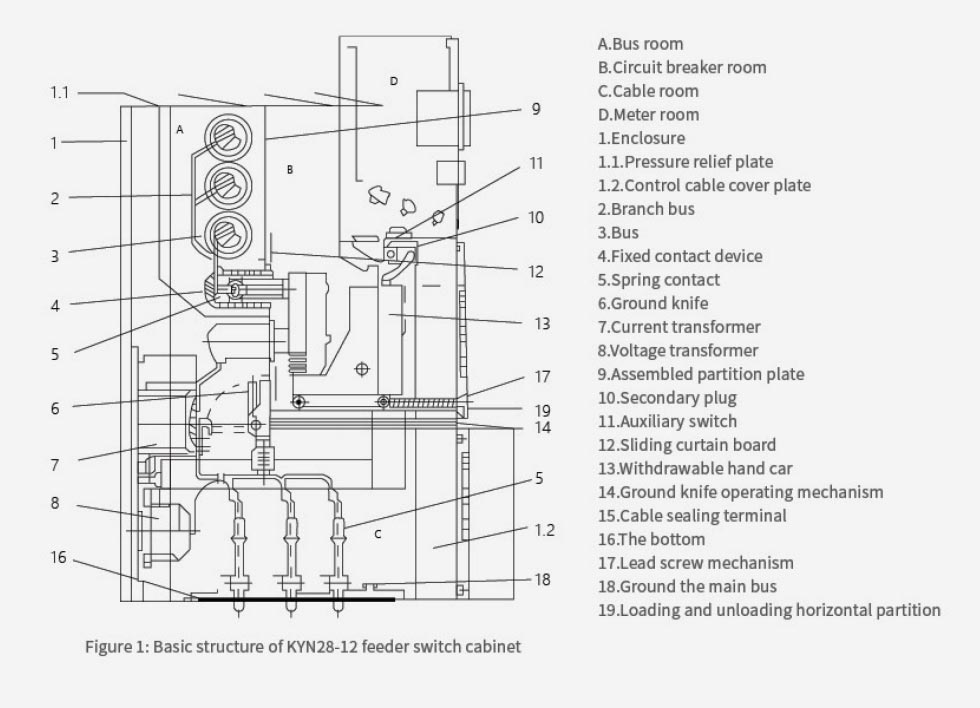

Dimensi Luaran Produk

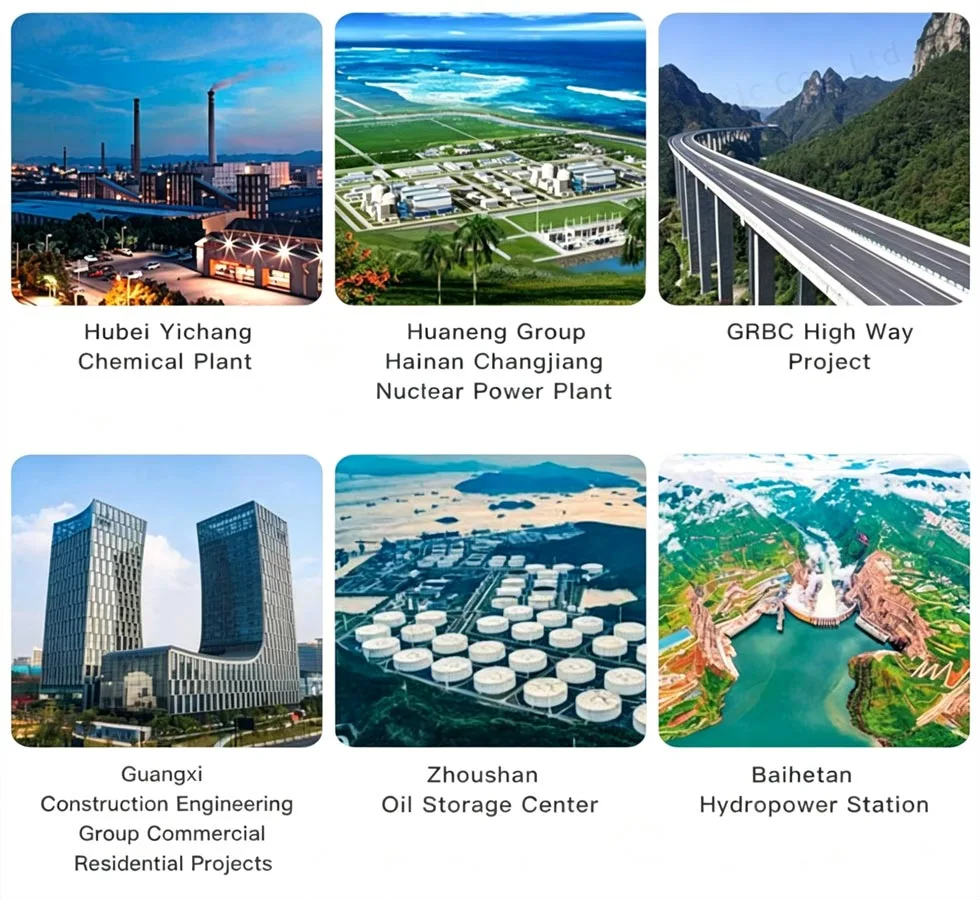

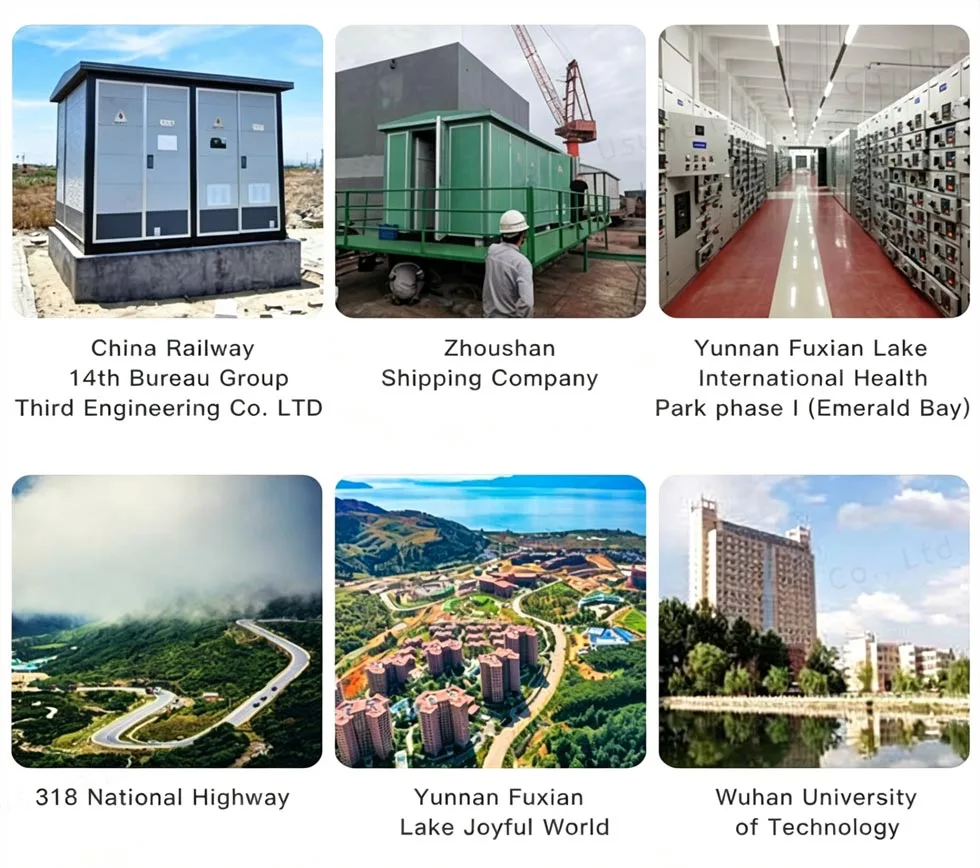

Rujukan Projek

Projek Pelancaran Roket Cas-angkasa

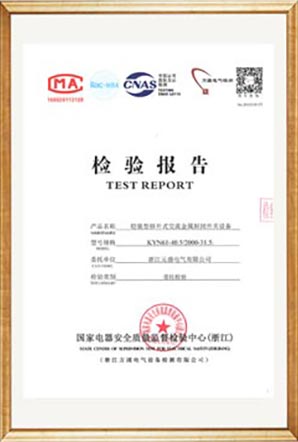

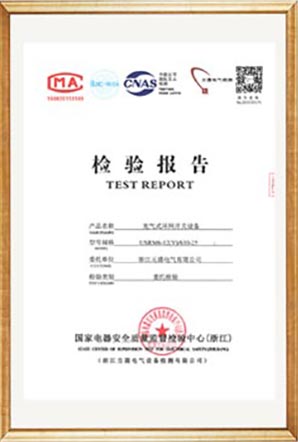

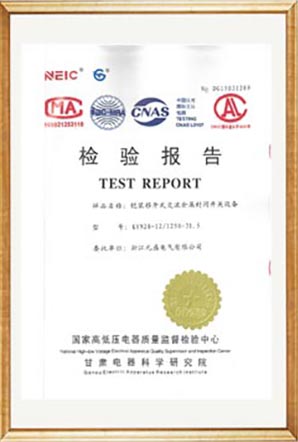

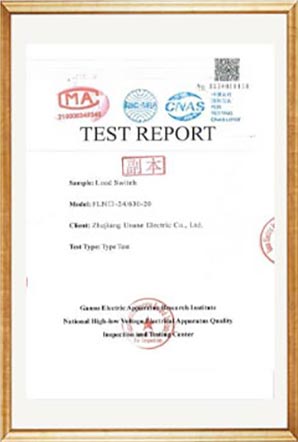

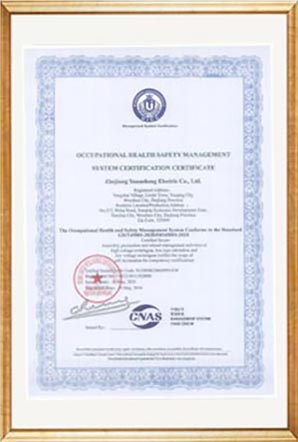

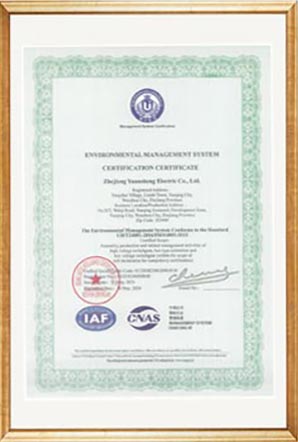

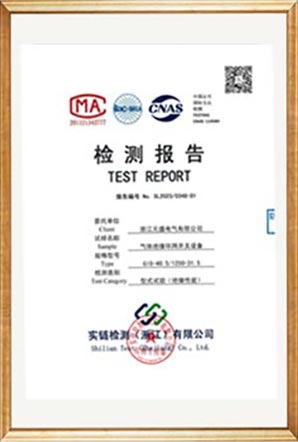

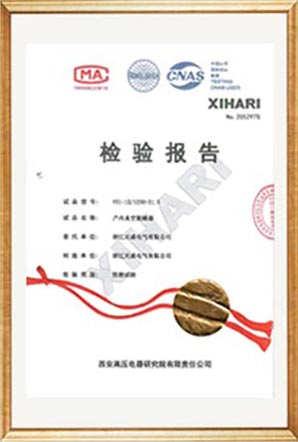

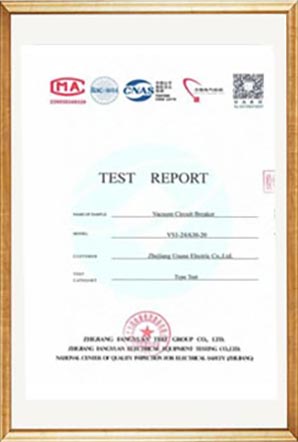

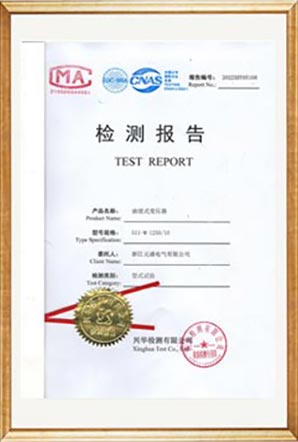

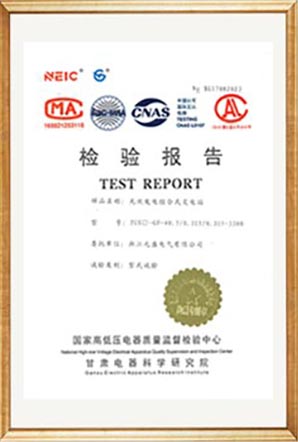

Laporan Ujian

Soalan Lazim

S1: Adakah interlocking "lima kalis" sistem Kyn28 Switchgear 12kV merupakan mekanisme saling kunci paksa secara mekanikal, dan bolehkah ia dinyahaktifkan?

Sistem penguncian "lima kalis" alat suis Usune KYN28 menggunakan reka bentuk saling kunci paksa mekanikal semata-mata tanpa litar buka kunci tambahan elektrik, secara berstruktur menghapuskan kemungkinan salah operasi. Sahaja kakitangan penyelenggaraan profesional boleh membuka kuncinya buat sementara waktu menggunakan alat khusus di bawah keadaan kuasa yang selamat kegagalan dan pembumian; ia tidak boleh dibuka kunci semasa operasi biasa. Ini mematuhi sepenuhnya IEC dan kuasa domestik piawaian keselamatan, memaksimumkan keselamatan pengendali dan peralatan.

S2: Bolehkah produk beroperasi secara normal dalam kelembapan tinggi dan persekitaran altitud tinggi, dan apakah rawatan khas diperlukan?

Toleransi kelembapan standard produk ialah ≤95% purata harian dan ≤90% purata bulanan. Pemanas kondenser terbina dalam menyahlembapkan secara automatik, dengan mudah mengendalikan persekitaran kelembapan tinggi. Untuk senario dengan ketinggian >1000m, boleh jadi digunakan dengan penurunan nilai mengikut piawaian industri kuasa (kira-kira 10% penurunan nilai untuk setiap peningkatan 1000m dalam ketinggian). Versi penebat bertetulang rekaan tersuai juga tersedia untuk meningkatkan jarak rambat dan bertemu keperluan operasi keselamatan altitud tinggi.
