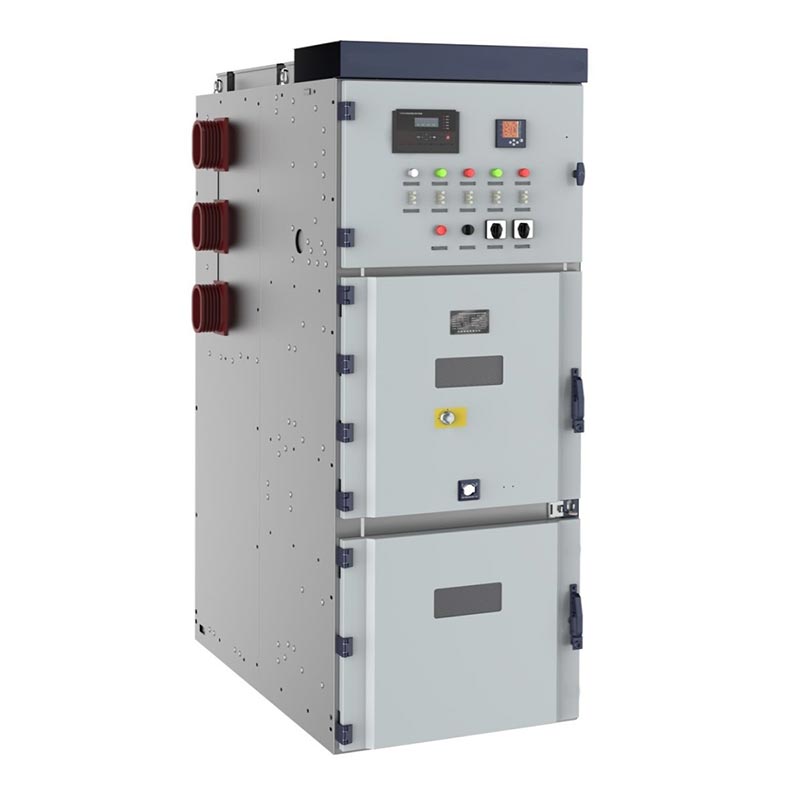

24kv Voltan Sederhana Lv dan Mv Switchgear

Alat Suis Usune 24kV Voltan Sederhana Lv Dan Mv, KYN28-24 (Z)(GZS1), adalah milik AC boleh ditarik balik berperisai kategori alat suis tertutup logam. Ia sesuai untuk sistem kuasa AC 50Hz tiga fasa dan digunakan terutamanya untuk kuasa penerimaan, pengedaran, kawalan litar, perlindungan dan pemantauan.

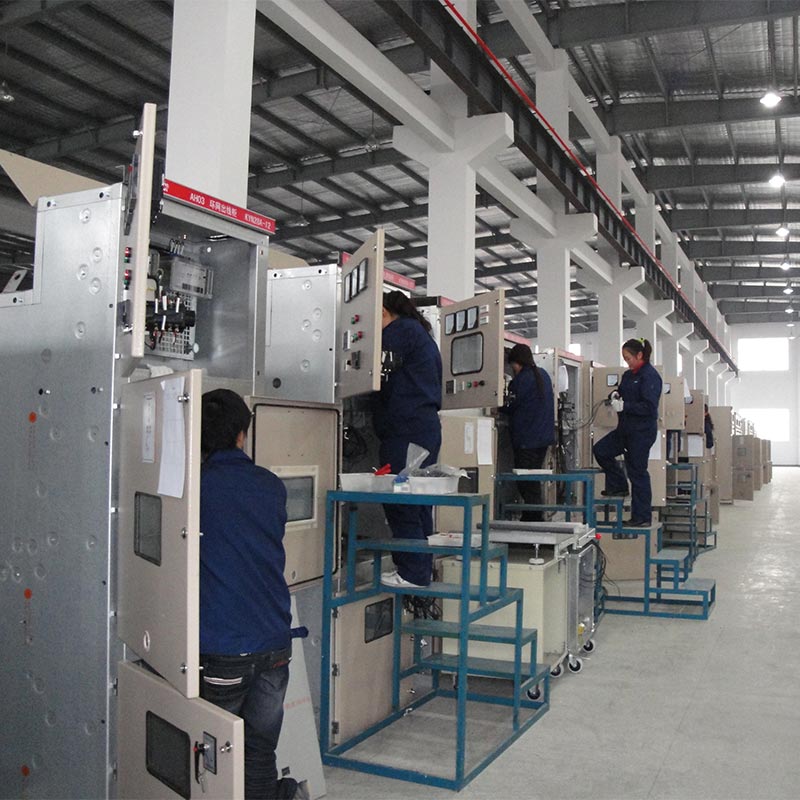

Alat Suis Voltan Sederhana 24kV Lv Dan Mv digunakan secara meluas dalam loji janakuasa, pencawang, perindustrian dan perlombongan perusahaan, dan bangunan bertingkat tinggi untuk penerimaan kuasa, pengagihan, kawalan dan perlindungan. Inti Usune pangkalan pengeluaran terletak di China, menjadikannya pengilang profesional yang dipercayai menyediakan kualiti tinggi penyelesaian pengagihan kuasa voltan sederhana kepada pengguna di seluruh dunia.

Alat suis voltan rendah

Alat suis voltan sederhana

Parameter Teknikal Utama

Produk kami mematuhi piawaian berikut dengan ketat

1. GB3906-2006 "3.6-40.5kV AC Metal-Enclosed Switchgear and Controlgear"
2. GB/T11022 "Keadaan Teknikal Am untuk Alat Suis dan Alat Kawalan Voltan Tinggi"
3. IEC62271-200 "Gear Suis Tertutup Logam AC dengan Voltan Ternilai Di Atas 1kV dan Di Bawah 52kV"
4. DL/T404 "Syarat Teknikal untuk Memesan Alat Suis Voltan Tinggi AC Dalaman"

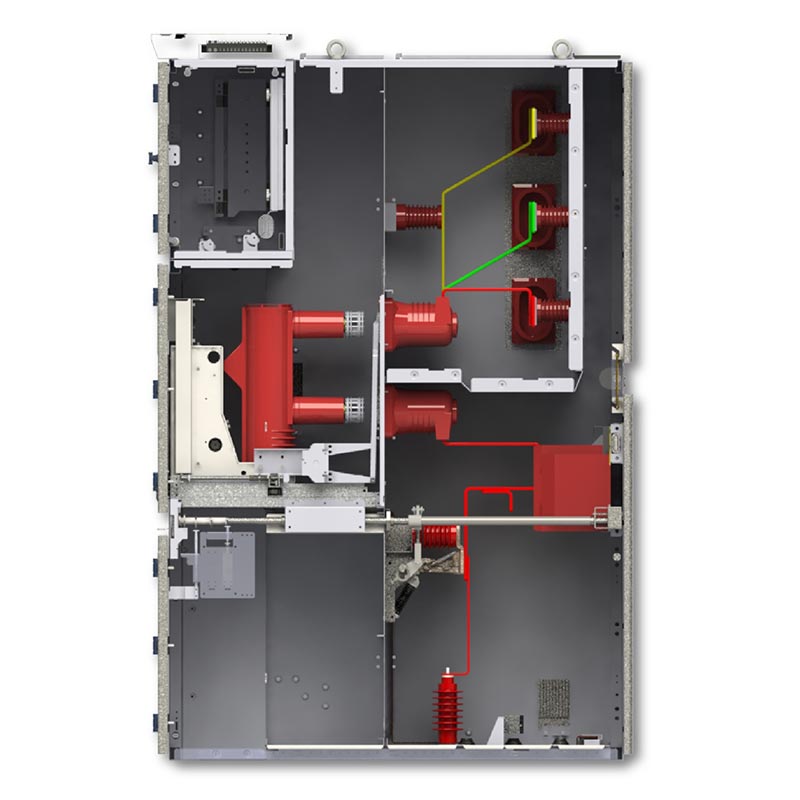

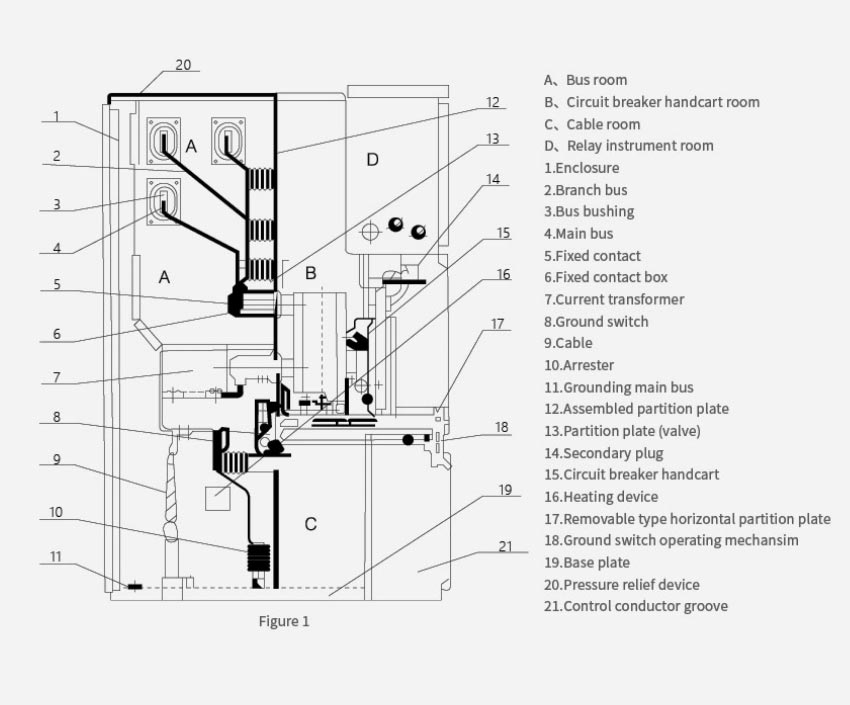

Struktur Kabinet

Alat Suis Voltan Sederhana Voltan Rendah dan Sederhana 24kV menggunakan struktur sekatan semua logam, dengan setiap kawasan berfungsi diasingkan secara bebas, dengan berkesan menekan penyebaran arka sesar.

1. Petak Pemutus Litar: Dilengkapi dengan troli pemutus litar vakum boleh tanggal.
2. Petak Busbar: Mengandungi palang bas utama, palang bas cawangan dan penebat bar bas.
3. Petak Kabel: Memasang pengubah arus, pengubah voltan, suis pembumian dan terminal kabel.
4. Petak Instrumen Kawalan: Dilengkapi dengan geganti, peranti perlindungan, instrumen, pendawaian sekunder, dan kawalan panel.
5. Saluran Pelega Tekanan: Mempunyai peranti pelepasan arka di bahagian atas kabinet untuk meningkatkan keselamatan kerosakan.

Ciri Teras

1. Petak bebas semua logam untuk mengelakkan penyebaran dan gangguan bersama arka sesar.

2. Saling kunci lima kalis mekanikal yang komprehensif:
- Menghalang menolak atau menarik troli pemutus litar di bawah beban.
- Menghalang menutup pemutus litar apabila suis pembumian ditutup.
- Menghalang penutupan tidak sengaja suis pembumian semasa dihidupkan.
- Menghalang kemasukan secara tidak sengaja ke dalam petak bertenaga.
- Mencegah salah kendali suis pengasing.

3. Troli boleh tanggal yang dipasang di tengah untuk operasi dan penyelenggaraan hadapan, memudahkan pembaikan.

4. Tahap penebat tinggi, struktur padat, dan rintangan kerosakan yang kuat.

5. Mematuhi piawaian domestik dan antarabangsa, boleh disesuaikan dengan pelbagai skim pengagihan kuasa

Kes Aplikasi Praktikal

Kes 1: Pencawang Perbandaran di Timur China

1. Latar Belakang Projek

Sebuah pencawang perbandaran 110kV diperlukan untuk menaik taraf rangkaian pengagihan kuasa sekundernya untuk memenuhi bandar yang semakin berkembang permintaan kuasa dan meningkatkan kebolehpercayaan bekalan kuasa.

2. Penyelesaian

36 unit Usune 24kV Voltan Sederhana Lv Dan Mv Switchgear telah digunakan untuk sistem pengagihan kuasa 24kV.

3. Keputusan

- Reka bentuk padat alat suis menjimatkan 30% ruang lantai pencawang.
- Sistem saling kunci lima kalis beroperasi tanpa sebarang kemalangan operasi selama tiga tahun beroperasi.
- Teknologi pemutus litar vakum yang boleh dipercayai mengurangkan masa gangguan lebih daripada 80%, meningkatkan dengan ketara kualiti bekalan kuasa untuk 200,000 penduduk.

Kes 2: Loji Petrokimia Besar di Asia Tengah

1. Latar Belakang Projek

Kompleks petrokimia moden memerlukan sistem pengagihan kuasa voltan sederhana yang sangat boleh dipercayai untuk memastikan operasi berterusan peralatan pengeluaran kritikal.

2. Penyelesaian

Menyediakan 58 unit suis Usune 24kV, direka khusus untuk persekitaran industri yang keras dan dipertingkatkan dengan habuk dan rintangan kakisan.

3. Keputusan

- Berjaya menahan persekitaran yang keras di tapak (habuk tinggi, asap kimia), menunjukkan kestabilan prestasi.
- Keupayaan pemutusan sambungan kerosakan pantas (≤ 60ms) melindungi pemampat dan reaktor mahal daripada kerosakan semasa pendek litar.
- Reka bentuk penyelenggaraan yang dipasang di hadapan mengurangkan masa henti penyelenggaraan sebanyak 50%, memastikan kesinambungan pengeluaran.

Dimensi Luaran Produk

Rujukan Projek

Projek Pelancaran Roket Cas-angkasa

Laporan Ujian

Soalan Lazim

S1: Apakah julat voltan yang berkenaan bagi Alat Suis Voltan Sederhana 24kV Lv Dan Mv ini?

A1: Produk ini sesuai untuk sistem kuasa 3.6～12kV, 24kV tiga fasa AC 50/60Hz, memenuhi keperluan kebanyakan senario pengagihan kuasa voltan sederhana.

S2: Adakah peralatan menyokong penyelenggaraan dan pembaikan di tapak?

A2: Ya. Produk ini menggunakan reka bentuk penyelenggaraan hadapan kendalian hadapan; troli pemutus litar boleh digerakkan untuk penyelenggaraan dan penggantian pantas tanpa menjejaskan operasi litar lain.

S3: Sebagai pembekal profesional, adakah kilang anda menawarkan penyelesaian tersuai?

A3: Ya. Usune boleh menyesuaikan arus undian, arus putus litar pintas, saiz kabinet, konfigurasi perlindungan, dsb., mengikut keperluan projek untuk menyesuaikan diri dengan keadaan operasi dan keperluan sistem yang berbeza.
