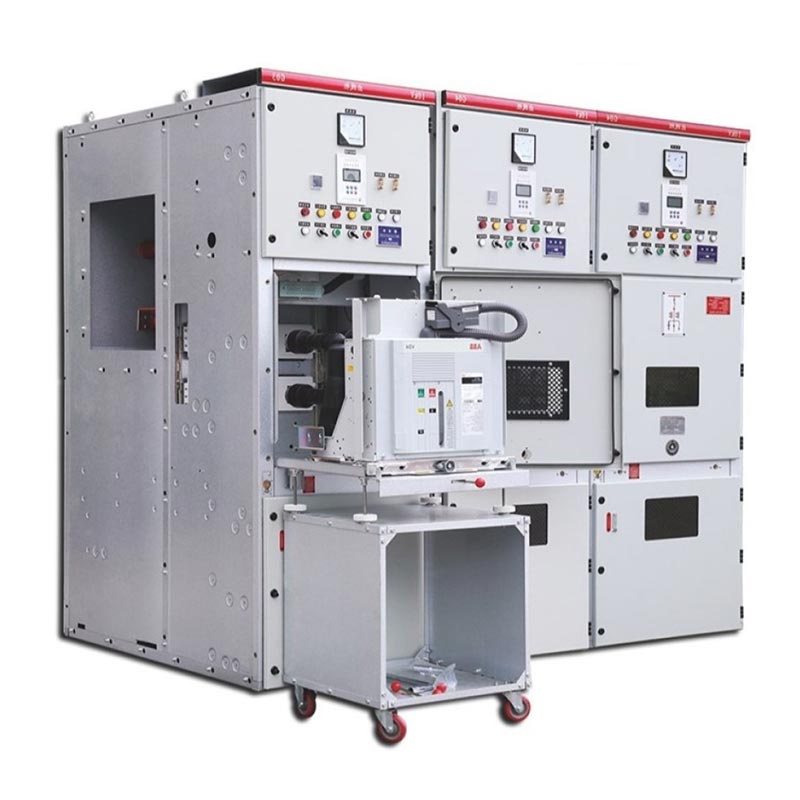

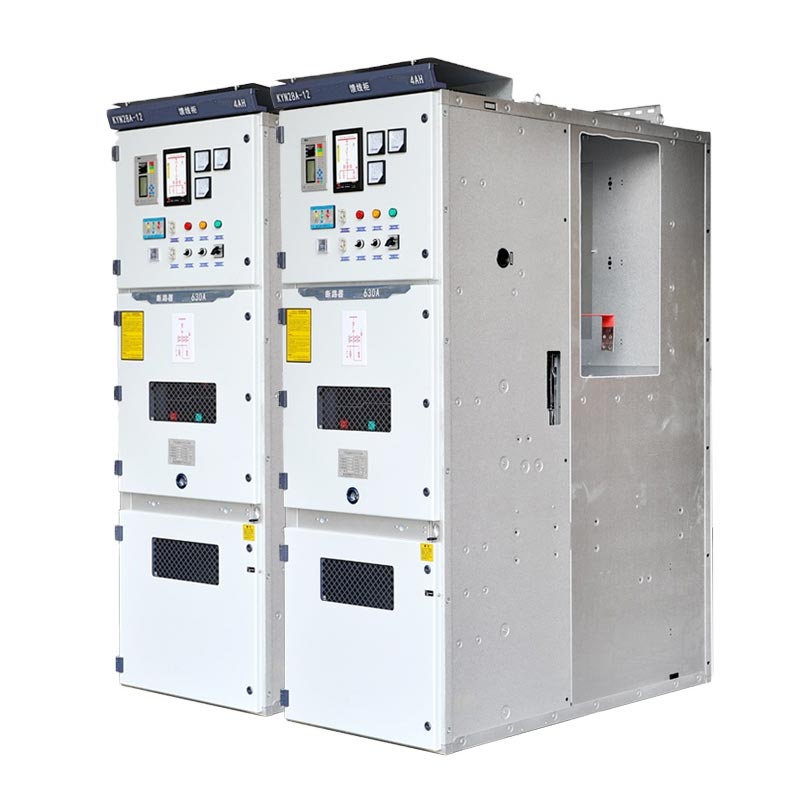

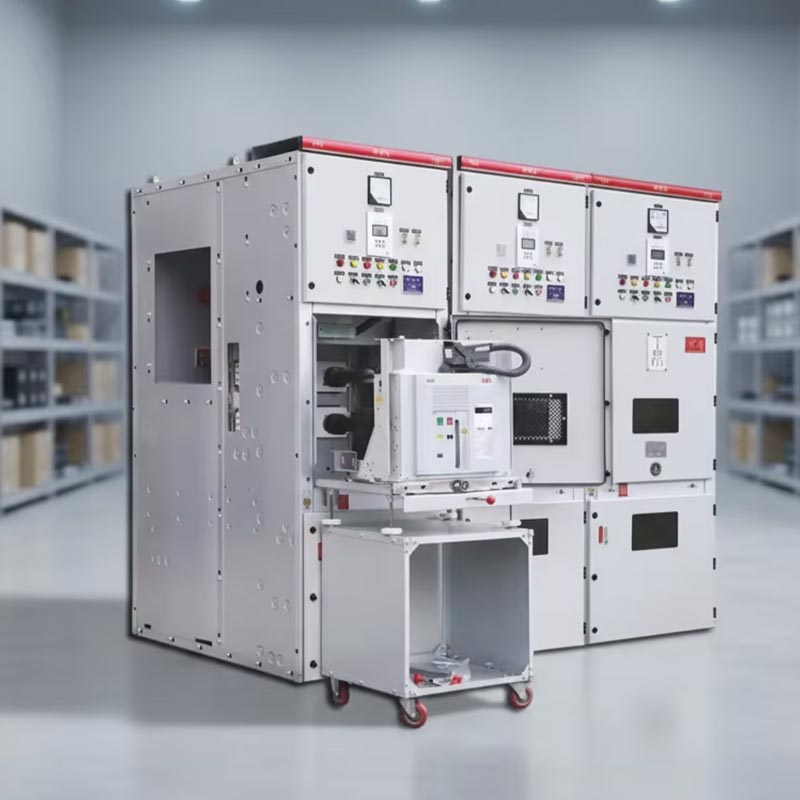

Kyn28 Switchgear 10kv

Usune Kyn28 Switchgear 10kV sesuai untuk tiga fasa AC 50Hz, 3.6~12kV bar bas tunggal dan bar bas tunggal bersegmen sistem kuasa, dan mempunyai fungsi "lima kalis" yang komprehensif. Bahagian kereta tangan kabinet boleh dilengkapi dengan komponen teras seperti pemutus litar vakum dan penyentuh vakum. Pemutus litar vakum daripada jenama seperti ABB VD4, Schneider HVX, dan Usune VS1 boleh dipilih. Ini ialah set lengkap voltan tinggi dalaman arus perdana kuasa peralatan pengedaran, terutamanya digunakan untuk penghantaran kuasa dan penerimaan di pelbagai pencawang dan pengedaran stesen, dan untuk kawalan litar, perlindungan, dan pemantauan.

Alat suis voltan rendah

Alat suis voltan sederhana

Keperluan Persekitaran Operasi

• Suhu udara ambien: Had atas +40℃, had bawah -15℃;
• Kelembapan relatif: Purata harian tidak melebihi 95%, purata bulanan tidak melebihi 90%;
• Ketinggian: 1000m dan ke bawah;
• Keamatan seismik: Tidak melebihi 8 darjah;
• Tiada bahaya kebakaran atau letupan, tiada pencemaran teruk, tiada kakisan kimia dan tiada getaran yang ganas. Sekiranya beroperasi persekitaran melebihi syarat biasa yang dinyatakan dalam GB3906, pengguna dan pengilang mesti berunding dan tentukan syarat yang sesuai.

Parameter Teknikal

• Voltan Ternilai: 3.6kV, 6.6kV, 7.2kV, 10kV, 11kV, 12kV, 13.8kV, 15kV, 17.5kV, 20kV, 24kV;
• Kekerapan Dinilai: 50/60Hz;
• Nilai Arus: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A;
• Dinilai Masa Singkat Menahan Arus (4s): 16kA, 20kA, 25kA, 31.5kA, 40kA;
• Tahap Penebat Dinilai: 42kV (kekerapan kuasa 1min, antara elektrod/ke tanah), 48kV (sentuhan terbuka); 75kV (impuls kilat, antara elektrod/ke tanah), 85kV (sentuhan terbuka, nilai puncak);
• Kelas Perlindungan: Penarafan perlindungan IP4X Penutup, perlindungan IP2X untuk petak;
• Jenis kabinet: Kabinet talian masuk, kabinet talian keluar, kabinet perlindungan pengubah, tali leher busbar kabinet, kabinet suis pemutus, kabinet mengangkat bar bas, kabinet PT/VT, dsb.;
• Dimensi kabinet: Lebar 650mm/800mm/1000mm, Tinggi 2300mm, Kedalaman 1450mm.

Kelebihan Teras

1. Perlindungan Keselamatan Komprehensif

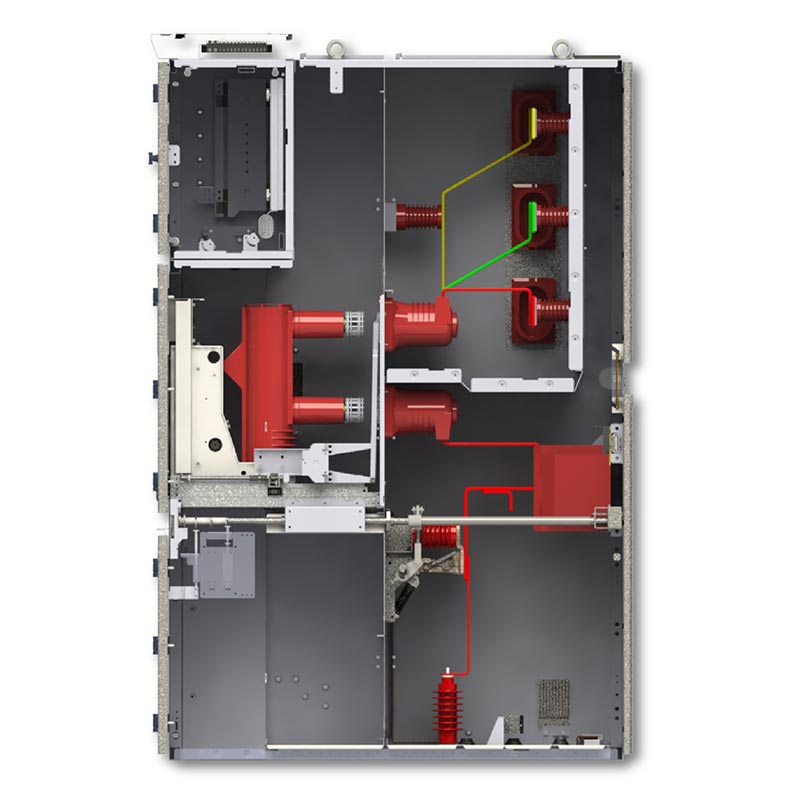

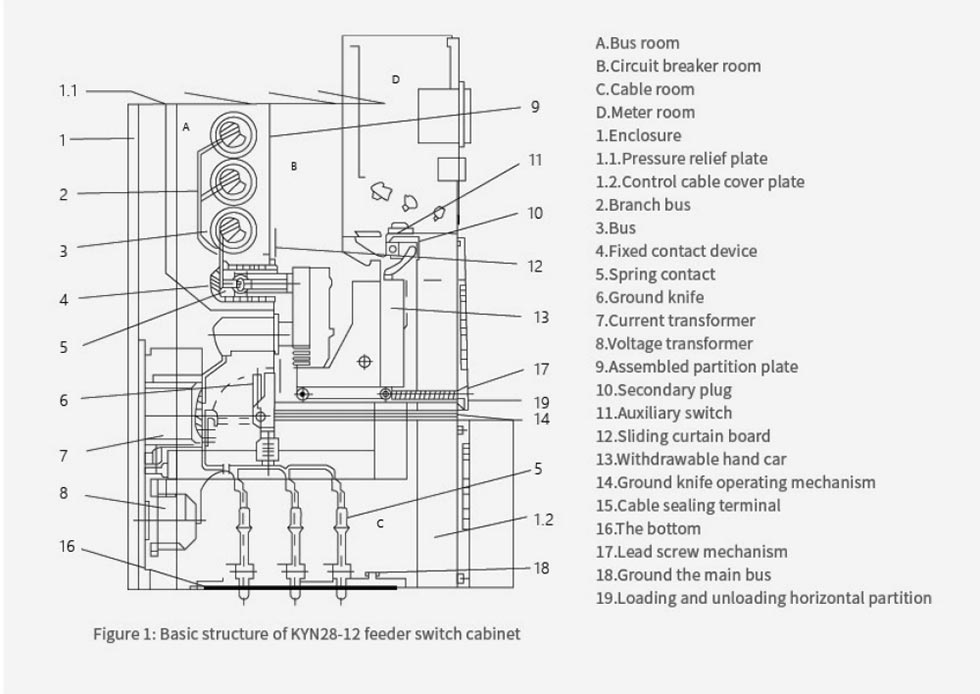

Kyn28 Switchgear 10kV menggunakan struktur tertutup logam berperisai, dengan setiap petak berfungsi secara berasingan terpisah. Digabungkan dengan interlock mekanikal dan elektrik, ia sepenuhnya merealisasikan lima kalis interlocking, menghapuskan risiko salah operasi. Penarafan perlindungan kepungan mencapai IP4X, dan perlindungan petak ialah IP2X, selanjutnya meningkatkan keupayaan perlindungan keselamatan.

2. Prestasi Stabil dan Boleh Dipercayai

Direka dan dihasilkan dengan ketat mengikut piawaian antarabangsa IEC dan sistem pengurusan kualiti ISO, menggunakan komponen vakum berkualiti tinggi, ia serasi dengan pelbagai pemutus litar vakum jenama terkenal, mempunyai kuat keupayaan menahan litar pintas, menyesuaikan diri dengan julat voltan dan arus yang luas, dan sesuai untuk jangka panjang berterusan operasi.

3. Pemasangan dan Penyelenggaraan yang Mudah

Reka bentuk troli boleh tanggal membolehkan pemeriksaan dan penggantian yang cepat dan mudah. Strukturnya yang padat menyokong depan penyelenggaraan, menjimatkan ruang dan masa henti. Dimensi kabinet standard menyesuaikan diri dengan pelbagai senario pemasangan, menghasilkan kecekapan pemasangan yang tinggi.

4. Kebolehgunaan Luas

Kyn28 Switchgear 10kV meliputi semua tahap voltan dari 3.6 hingga 24kV, serasi dengan dwi-frekuensi 50/60Hz sistem, dan menawarkan pelbagai jenis kabinet untuk memenuhi keperluan pengagihan kuasa industri yang berbeza seperti loji kuasa, pencawang, perusahaan perindustrian dan perlombongan, dan bangunan bertingkat tinggi. Ia juga boleh menyesuaikan diri dengan pelbagai konvensional persekitaran kerja.

Kes Aplikasi Dunia Nyata

Projek pengubahsuaian pencawang 110kV di bandar tertentu memilih 28 unit suis Usune KYN28-12. peralatan mencapai penggunaan ruang yang tinggi, pentauliahan pantas, dan kadar kebolehpercayaan 99.98% selepas pentauliahan, secara ketara meningkatkan tahap keselamatan rangkaian pengagihan kuasa. Dalam projek ini, alat suis disesuaikan dengan keperluan persekitaran tapak, termasuk ketinggian, suhu, dan kelembapan, dan litar vakum yang sesuai model pemutus dipilih untuk dipadankan dengan sempurna dengan keperluan pengagihan kuasa pencawang.

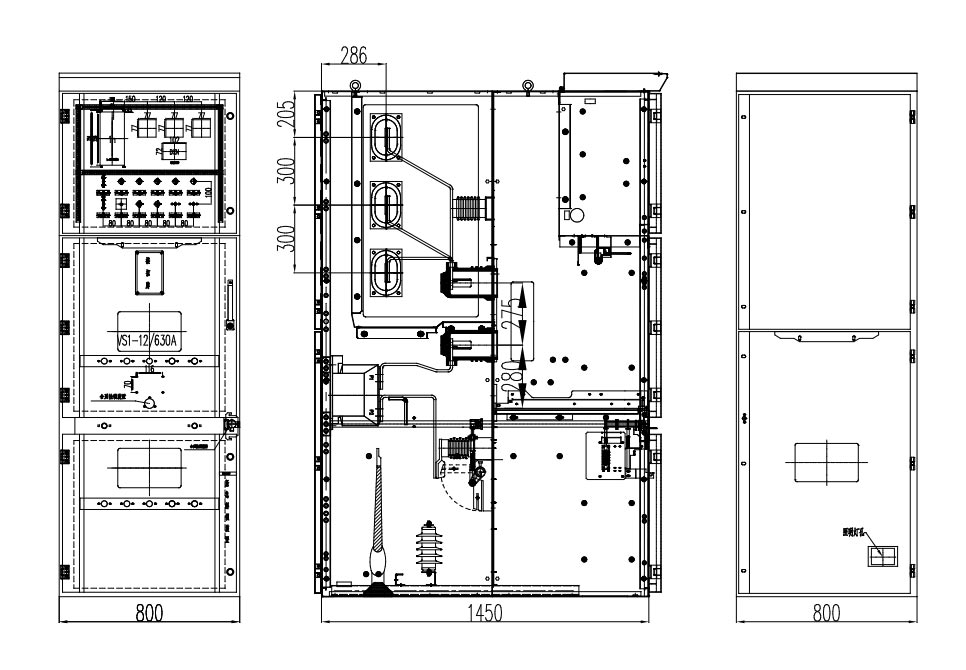

Dimensi Luaran Produk

Rujukan Projek

Projek Pelancaran Roket Cas-angkasa

Laporan Ujian

Soalan Lazim

S1: Apakah fungsi "lima kalis" khusus bagi alat suis KYN28?

J: Ini terutamanya termasuk menghalang pembukaan dan penutupan pemutus litar secara tidak sengaja, mencegah menolak atau menarik kereta tangan di bawah beban, menghalang wayar pembumian daripada disambungkan ke litar hidup, menghalang penutupan pemutus litar dengan wayar pembumian disambungkan, dan menghalang kakitangan daripada secara tidak sengaja memasuki secara langsung petak, dengan itu memastikan keselamatan kakitangan dan peralatan secara berstruktur.

S2: Apakah kitaran penyelenggaraan rutin untuk Kyn28 Switchgear 10kV?

J: Adalah disyorkan untuk menjalankan pemeriksaan rutin setiap 6 bulan dan penyelenggaraan menyeluruh setiap 1-2 tahun, menumpukan pada memeriksa mekanisme, penebat, saling mengunci, dan ketat bolt. Usune menyediakan teknikal penuh sokongan.

S3: Bolehkah Usune menyediakan alat suis tersuai?

A: Ya. Sebagai pengeluar profesional, Usune boleh menyesuaikan konfigurasi dalaman, tahap perlindungan dan penyelesaian pemantauan pintar berdasarkan voltan, arus, keperluan perlindungan dan persekitaran tapak. Ia boleh juga laraskan dimensi kabinet dan pilih model pemutus litar vakum yang sesuai untuk memenuhi keperluan khusus.

Ringkasnya, Usune Kyn28 Switchgear 10kV menyepadukan keselamatan, kebolehpercayaan dan kemudahan penggunaan. Disokong oleh matang reka bentuk, kawalan kualiti yang ketat, dan parameter teknikal yang komprehensif, ia sesuai untuk pelbagai kerja persekitaran dan senario. Sebagai pengilang profesional dan pembekal berkualiti tinggi dari China, Usune terus menyediakan penyelesaian pengagihan kuasa voltan sederhana yang stabil dan cekap kepada pengguna di seluruh dunia.
