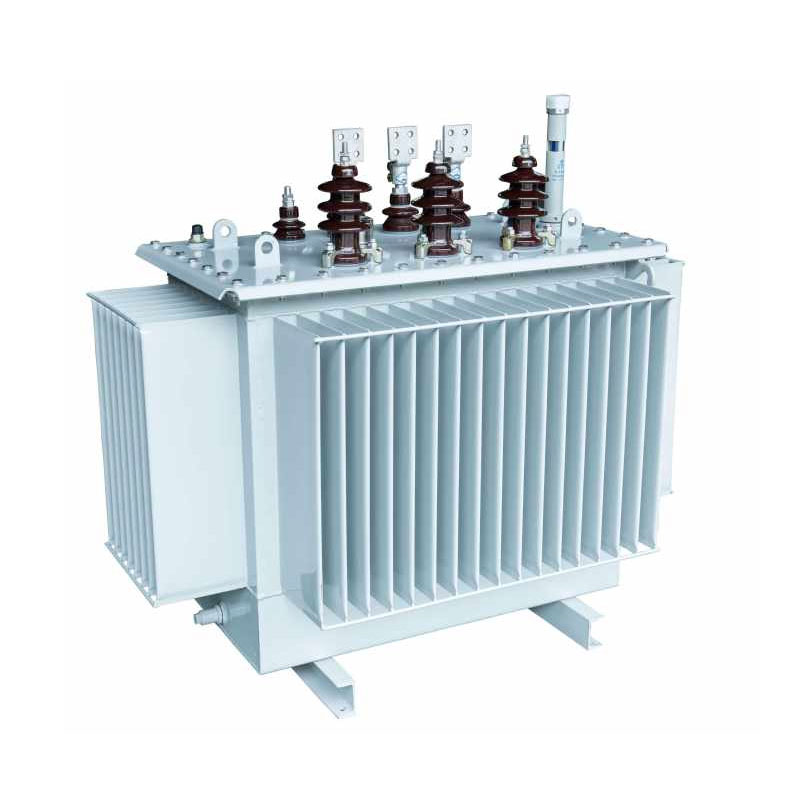

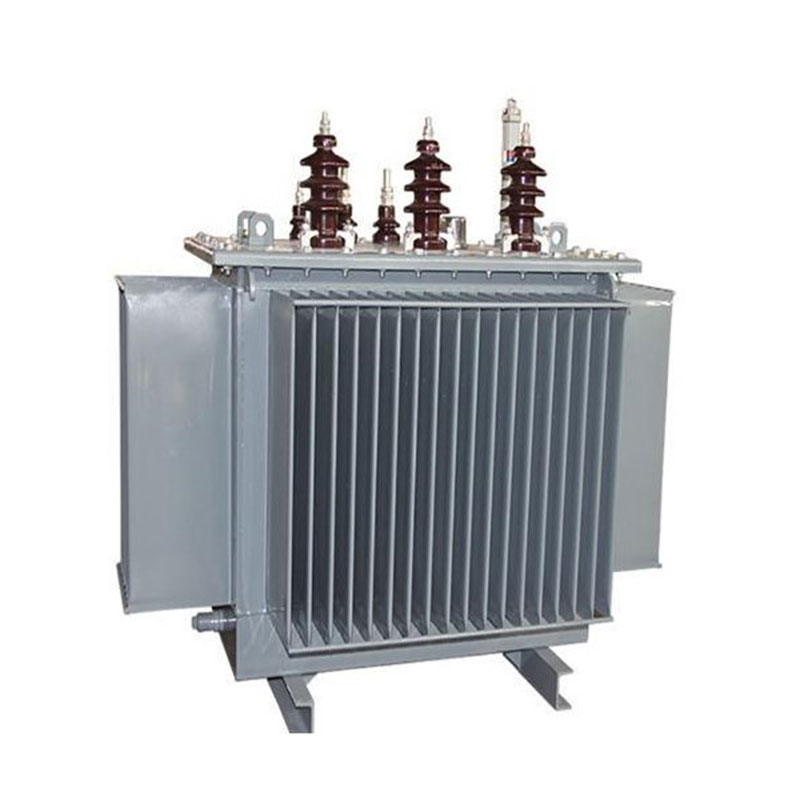

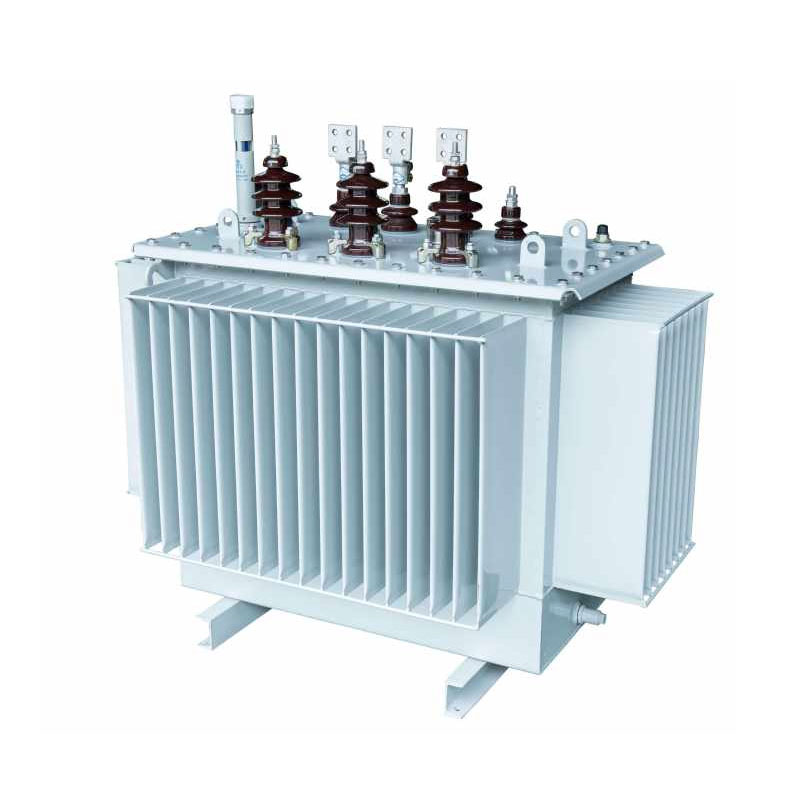

4000KVATTiga Fasa Minyak Rendam Transformer

Transformer terendam minyak tiga fasa Usune 4000kVA meliputi tiga tahap voltan arus perdana 10kV, 20kV dan 36kV, mewakili pengubah pengedaran yang dinaik taraf, kecekapan tinggi, penjimatan tenaga. Beralih dari tradisi struktur teras berlamina bertindan, ia menggunakan susun atur teras luka 3D segi tiga sama sisi. Reka bentuk ini menghasilkan a keratan rentas lajur teras menghampiri bulatan, padanan belitan yang ketat, dan litar magnet tanpa celah, pada asasnya menyelesaikan isu biasa yang terdapat dalam transformer tradisional seperti ketidakseimbangan tiga fasa, kerugian operasi yang tinggi, dan bunyi yang berlebihan.

Disokong oleh barisan pengeluaran piawai dan sistem kawalan kualiti yang ketat, produk ini menawarkan persekitaran yang kukuh kebolehsuaian dan kestabilan operasi yang tinggi. Ia memenuhi permintaan bekalan kuasa jangka panjang yang boleh dipercayai bagi kompleks senario—termasuk peningkatan grid, pengeluaran perindustrian dan penyepaduan pencawang pasang siap—semasa menghantar faedah penjimatan tenaga dan nilai ekonomi yang sangat baik.

Ciri Struktur Teras dan Kelebihan Produk

1. Struktur Teras Dioptimumkan: Kerugian Sangat Rendah dan Operasi Tenang

Terasnya dibina daripada kepingan keluli silikon berorientasikan bijirin ketulenan tinggi, diproses menggunakan Georg Jerman yang diimport peralatan memotong silang. Ia menggunakan proses penyambungan ketepatan 45° dan keratan rentas bulat berbilang peringkat struktur yang dibentuk oleh laminasi, dengan berkesan mengurangkan kebocoran magnet dan kehilangan histerisis. sama sisi susun atur segi tiga memastikan bahawa laluan magnet untuk ketiga-tiga fasa adalah sama dan diminimumkan. Dengan sepenuhnya menghapuskan jurang udara litar magnetik, reka bentuk dengan ketara mengurangkan kehilangan tanpa beban dan bunyi operasi, menindas penjanaan harmonik ketiga, dan mencapai keseimbangan kuasa tiga fasa yang tepat.

2. Reka bentuk gegelung bertetulang dengan litar pintas yang unggul dan rintangan hentaman

Gegelung voltan tinggi menggunakan reka bentuk belitan silinder, manakala gegelung voltan rendah menyokong kedua-dua silinder dan proses penggulungan foil. Struktur gegelung yang dioptimumkan memastikan pengedaran litar magnetik yang rasional, meningkatkan dengan ketara rintangan pengubah terhadap impak litar pintas dan beban lampau, dengan itu berkesan mencegah ubah bentuk gegelung atau kegagalan peralatan yang disebabkan oleh turun naik grid. Struktur penggulungan sepusat meningkatkan kestabilan struktur keseluruhan, memastikan operasi yang selamat dan stabil di bawah keadaan beban jangka panjang.

3. Tangki beralun tahan kakisan direka untuk keadaan yang keras dan hayat perkhidmatan yang panjang

Tangki itu dibuat daripada keluli gelek sejuk berketepatan tinggi menggunakan pengeluaran tangki beralun Georg khusus barisan. Permukaannya disalut dengan kemasan anti-karat khusus gred petrokimia yang tahan minyak dan kakisan kimia, menjadikannya sesuai untuk pelbagai persekitaran operasi industri yang keras. Yang bersepadu struktur beralun menyediakan pelesapan haba yang cekap dan secara automatik menampung pengembangan haba dan penguncupan minyak pengubah; tambahan, reka bentuk dalaman terpencil dengan berkesan melambatkan penuaan minyak penebat, memanjangkan hayat perkhidmatan keseluruhan peralatan dengan ketara.

4. Struktur penebat Kelas A memastikan faktor keselamatan operasi yang tinggi

Transformer tenggelam minyak tiga fasa 4000kVA menggunakan struktur penebat Kelas A di seluruh. Dengan tinggi- dan gegelung voltan rendah yang disusun secara sepusat, jurang antara gegelung menggunakan reka bentuk yang menggabungkan lengan papan kertas dan jurang minyak kecil untuk mengoptimumkan penebat dalaman dan sistem pelesapan haba. Ini secara berkesan meningkatkan kekuatan penebat peralatan, menghapuskan insiden kerosakan penebat, dan memastikan operasi yang berterusan dan selamat di bawah beban berkadar dan keadaan beban lampau sederhana.

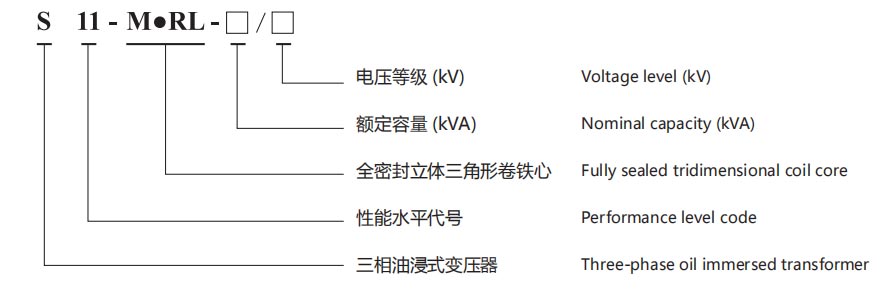

Jenis Produk

Pemuliharaan Tenaga, Pengurangan Karbon, dan Faedah Ekonomi

Transformer tenggelam minyak tiga fasa Usune 4000kVA menawarkan prestasi penjimatan tenaga yang sangat baik. Operasi tahunan kos dan pelepasan karbon boleh dikira dengan tepat menggunakan formula industri standard, menyediakan sokongan data untuk penilaian tenaga projek dan belanjawan kos:

1. Formula kos elektrik tahunan: Kos Elektrik Tahunan (CNY/tahun) = [Kehilangan Tanpa Beban (kW) + Kehilangan Beban (kW) × (Purata Kadar Muatan)²] × 365 hari × 24 jam × Harga Elektrik
2. Formula pelepasan karbon tahunan: Pelepasan CO₂ Tahunan = [Kehilangan Tanpa Beban (kW) + Kehilangan Beban (kW) × (Kadar Muatan Purata)²] × 365 hari × 24 jam × Faktor Pelepasan Karbon (kg-CO₂/kWj)

Berbanding dengan transformer tradisional dengan kapasiti yang sama, produk ini mempunyai kehilangan tanpa beban dan beban yang lebih rendah. Dalam senario yang memerlukan operasi berterusan jangka panjang—seperti pengeluaran perindustrian dan grid kuasa bandar—dengan berkesan mengurangkan kos elektrik dan mengurangkan pelepasan karbon. Ia mematuhi sepenuhnya piawaian penjimatan tenaga grid dan hijau keperluan pengeluaran perindustrian, memberikan faedah ekonomi dan alam sekitar yang luar biasa.

Parameter Teknikal

Transformer pengedaran terendam minyak tiga fasa 10kV S11 siri

Nota: Untuk transfomer dengan kapasiti terkadar 500 kVA dan ke bawah, kehilangan beban di atas tanjakan dalam jadual adalah terpakai kepada Dyn11 kumpulan sambungan, dan kehilangan beban di bawah tanjakan terpakai kepada kumpulan sambungan Yyn0.

10kV S13 siri tiga fasa ol-pengubah agihan tenggelam

Transformer pengedaran terendam minyak tiga fasa 10kV S14 siri

Rujukan Projek

Projek Pelancaran Roket Cas-angkasa

Laporan Ujian

Kes Aplikasi Kejuruteraan Praktikal

Kes 1: Projek Pengagihan Tenaga untuk Taman Perindustrian Tekstil

Kumpulan tekstil yang besar di Shandong mengendalikan barisan pengeluarannya secara berterusan sepanjang tahun, menuntut yang sangat tinggi kestabilan bekalan kuasa. Projek ini menggunakan pelbagai transformer rendam minyak Usune 4000kVA 10kV untuk mengendalikan pengagihan kuasa teras taman. Sejak pentauliahan, peralatan telah beroperasi dengan lancar dengan bunyi yang rendah dan rendah penggunaan tenaga. Ia menyelesaikan isu sebelumnya—seperti ketidakstabilan voltan tiga fasa dan penggunaan tenaga yang tinggi dikaitkan dengan pengubah penuaan—dengan itu mengurangkan tenaga elektrik tahunan dan O&M perusahaan dengan berkesan kos sambil memastikan bekalan kuasa yang stabil untuk barisan pengeluaran tekstil.

Kes 2: Projek Sokongan untuk Pencawang Pasang Siap Bandar

Untuk projek naik taraf grid kuasa di bandar pantai di selatan China, transformer rendam minyak 4000kVA 20kV Usune telah dipilih untuk melengkapkan pencawang pasang siap. Menampilkan struktur padat dan persekitaran yang kukuh kebolehsuaian, produk ini sangat sesuai dengan susun atur bandar yang padat dan tahan operasi luar yang kompleks syarat. Peralatan telah beroperasi dengan selamat selama lebih dua tahun tanpa gangguan harmonik dan dengan stabil keluaran voltan, meningkatkan kualiti bekalan kuasa dengan ketara untuk kawasan komersial dan kediaman bandar dan memudahkan pelaksanaan peningkatan grid bandar yang cekap.

Soalan Lazim

S1: Apakah penarafan voltan dan senario aplikasi yang disokong oleh pengubah tenggelam minyak Usune 4000kVA?

Produk ini menyokong tiga penarafan voltan arus perdana—10kV, 20kV dan 36kV—meliputi sivil dan industri standard senario pengagihan kuasa. Ia amat sesuai untuk naik taraf grid bandar dan luar bandar dan bekalan kuasa untuk perusahaan perindustrian dan perlombongan. Ia berintegrasi dengan lancar dengan pencawang modular dan bekas pasang siap pencawang, menunjukkan fleksibiliti luar biasa merentas aplikasi.

S2: Apakah kelebihan penjimatan tenaga utama produk ini berbanding dengan transformer tradisional?

Produk ini mempunyai struktur teras luka segi tiga sama sisi 3D; litar magnet adalah tanpa celah, dengan laluan magnet tiga fasa yang terpendek dan sama panjang, yang secara drastik mengurangkan tanpa beban dan magnet kerugian kebocoran. Digabungkan dengan pemotongan kepingan keluli silikon ketepatan dan struktur gegelung yang dioptimumkan, ia meminimumkan penggunaan tenaga operasi dan bunyi bising. Operasi jangka panjang menghasilkan pengurangan yang ketara dalam kos elektrik dan pelepasan karbon, mematuhi sepenuhnya standard Grid Negeri untuk kecekapan tenaga hijau.

S3: Bagaimanakah prestasi pengubah tenggelam minyak tiga fasa 4000kVA dari segi kebolehsuaian persekitaran dan hayat perkhidmatan?

Peralatan ini menggunakan penebat Kelas A dan salutan anti-karat gred industri, membolehkannya menahan minyak pencemaran, kakisan kimia, dan turun naik suhu—menjadikannya sesuai untuk pelbagai operasi yang keras syarat. Tangki minyak beralun mengasingkan unit daripada udara, dengan berkesan melambatkan penuaan minyak penebat dan mengurangkan kekerapan penukaran minyak dan penyelenggaraan. Di bawah keadaan operasi standard, pengubah menawarkan a hayat perkhidmatan yang panjang dan kos penyelenggaraan yang rendah, memastikan prestasi yang stabil dalam pelbagai persekitaran seperti industri kemudahan pengeluaran dan grid kuasa luar.
