Zhejiang Usune Electric Co., Ltd. ialah sebuah kilang profesional yang menyepadukan R&D, reka bentuk, pengeluaran dan jualan. utamanya produk termasuk 12kV～245kV pemutus litar vakum voltan tinggi dalaman dan luaran, pemutus litar SF6, beban suis, dan pelbagai suis pemutus sambungan. Ia adalah pembekal profesional yang dipercayai untuk kedua-duanya projek kejuruteraan kuasa domestik dan antarabangsa.
Suis Putus Sambung Usune Gw4 direka khusus untuk sistem kuasa AC 50Hz/60Hz tiga fasa. Utamanya fungsinya adalah untuk menyambung atau memutuskan litar voltan tinggi dalam keadaan bertenaga, tanpa beban dan untuk menyediakan kelegaan pengasingan elektrik untuk penyelenggaraan bar bas, pemutus litar, transformer dan voltan tinggi yang lain peralatan.
-GB 1985-2004: Suis Putus Sambungan Voltan Tinggi AC dan Suis Pembumian
-IEC 62271-102: Alat Suis Voltan Tinggi dan Alat Kawalan
-GB/T 11022: Spesifikasi Umum untuk Alat Suis Voltan Tinggi dan Alat Kawalan

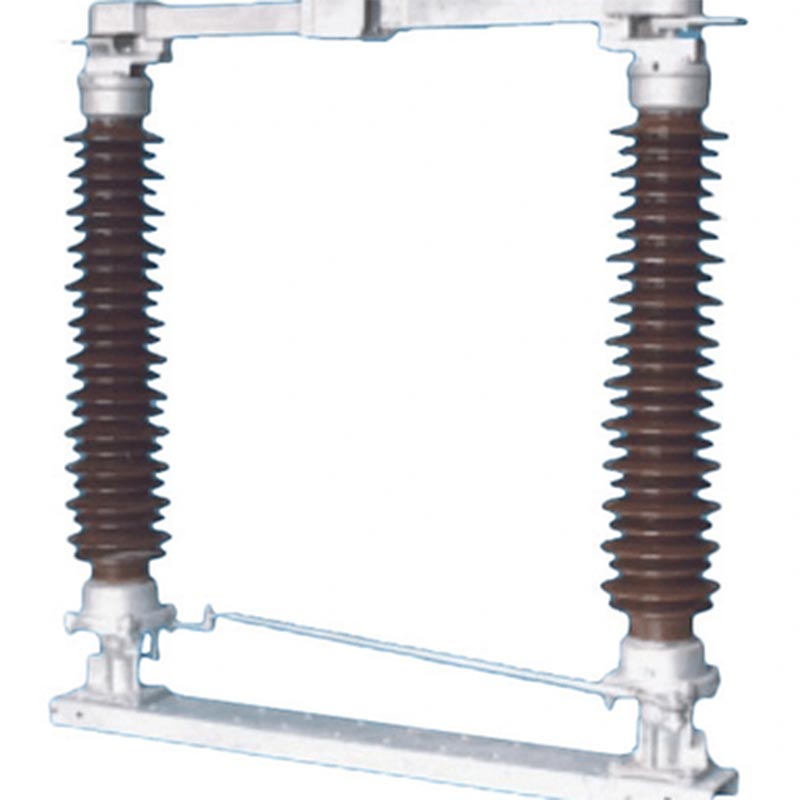

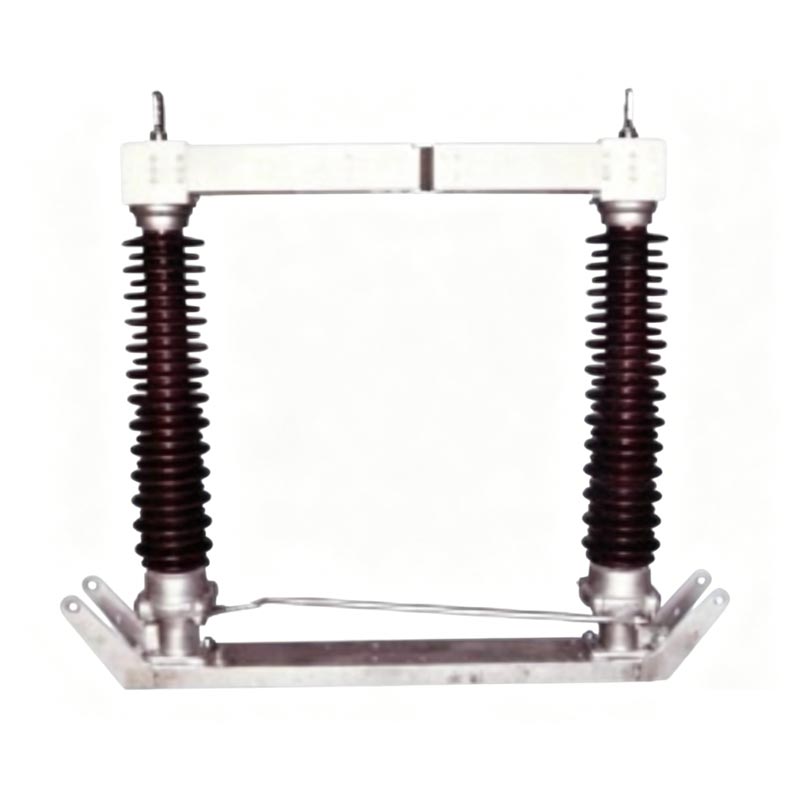

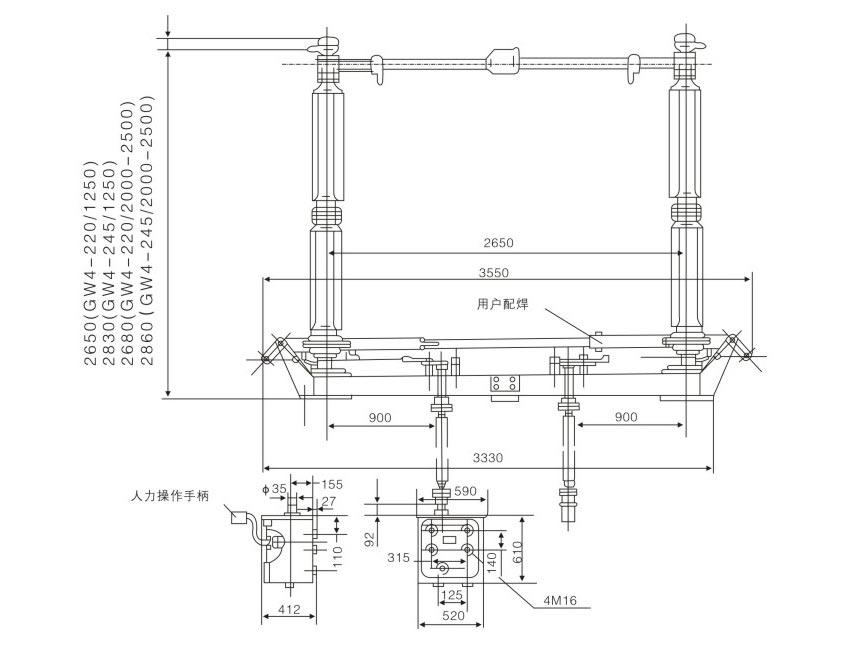

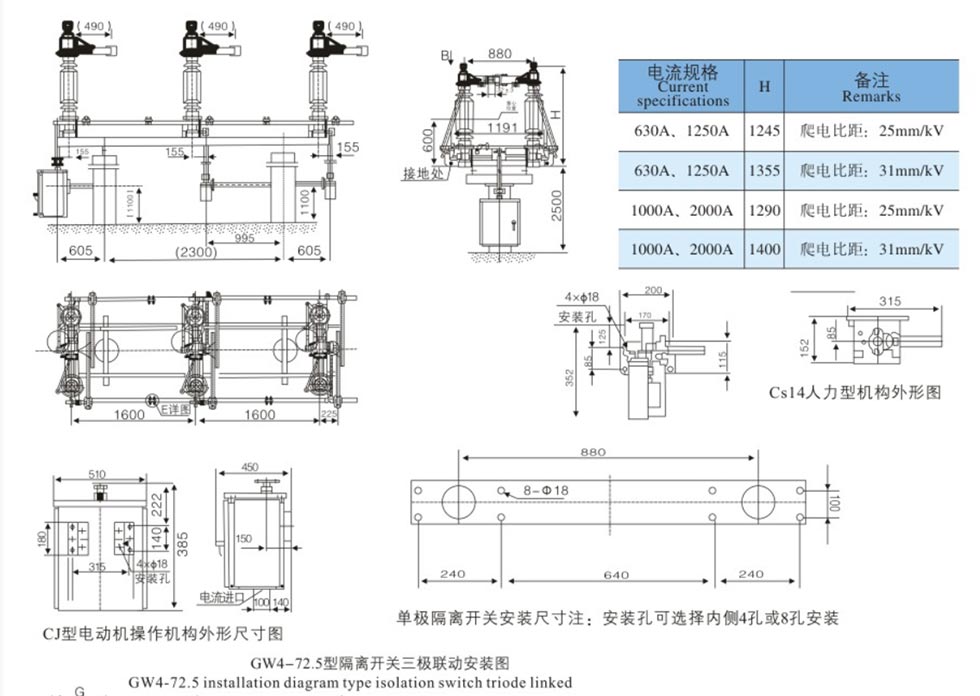

Siri GW4: Penebat tiang dua, berputar mendatar, jenis terganggu
1. Struktur penebat dua tiang, dua penebat tiang setiap fasa berputar secara mendatar 90° serentak.
2. Sesentuh utama ialah sesentuh tembaga bersalut perak pecah tengah, rintangan sentuhan rendah dan kekonduksian yang baik.
3. Tapak diperbuat daripada keluli tergalvani celup panas, dengan galas yang dimeterai, tahan kakisan dan tahan lama.
4. Suis Putus Sambung GW4 boleh dilengkapi dengan suis pembumian satu sisi atau dua belah, dengan mekanikal
saling mengunci untuk memastikan keselamatan operasi.
5. Mekanisme operasi boleh manual (CS14G, CS17G) atau elektrik (CJ6B, CJ11, XCJ-I).
| Parameter | Spesifikasi |
| Voltan Ternilai | 126kV (sistem 110kV) |
| Kekerapan Dinilai | 50Hz |
| Nilai Semasa | 630A, 1250A, 1600A, 2000A, 2500A |
| Dinilai Masa Pendek Menahan Arus (1s) | 31.5kA, 40kA, 50kA |
| Puncak Dinilai Menahan Arus | 80kA, 100kA, 125kA |
| 1min AC Kering Menahan Voltan | - Ke bumi: 140kV- Rentang rehat: 160kV |
| Suhu Operasi | -40°C hingga +40°C |
| Ketinggian | ≤ 2000m |
Sebuah 110kV... Projek Pencawang Kuasa Angin
Projek ini terletak di kawasan utara dengan perbezaan suhu yang ketara, memerlukan peralatan yang tinggi kebolehpercayaan dan rintangan sejuk. Projek itu memilih berbilang Suis Putus Sambung Usune GW4, dilengkapi dengan elektrik mekanisme dan suis pembumian dua muka. Selama bertahun-tahun sejak pentauliahan, peralatan telah beroperasi dengan stabil, dengan tindakan mekanikal yang boleh dipercayai dan rintangan kakisan yang sangat baik, dengan berkesan memastikan keselamatan penyelenggaraan pencawang dan kecekapan operasi harian, memperoleh pujian yang tinggi daripada pengguna.
| item | Unit | Parameter | |||||
| Voltan Ternilai | kV | 40.5 | 72.5 | 126 | 145 | ||
| Tahap penebat yang dinilai | Kekerapan kuasa 1min menahan voltan (nilai berkesan) | Di atas tanah | kV | 95 | 160 | 230 | 275 |
| Patah | kV | 118 | 200 | 230+70 | 275+85 | ||
| Impuls kilat berkadar menahan arus (puncak) | Di atas tanah | kV | 185 | 350 | 550 | 650 | |
| Patah | kV | 215 | 410 | 550+110 | 650+120 | ||
| Kekerapan Dinilai | Hz | 50/60 | |||||
| Nilai Semasa | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| Dinilai masa singkat menahan arus | kA | 20、31.5、40、50 | 20、31.5、40、50 | 20、31.5、40、50 | 20、31.5、40、50 | ||
| Puncak ternilai menahan arus | kA | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | ||
| Tempoh litar pintas yang dinilai | Pisau/Pedang | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Beban terminal mekanikal yang dinilai | Mendatar dan menegak | N | 1250 | 1250 | 1250 | 1250 | |
| Mendatar | N | 750 | 750 | 750 | 750 | ||
| Daya menegak | N | 1000 | 1000 | 1000 | 1000 | ||
| Jarak rayap | mm | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Kehidupan mekanikal | Masa | 5000 | 5000 | 1000 | 5000 | ||
| Penggerak motor | Model | CJ | CJ | CJ | CJ | ||
| Voltan motor | V | AC380, AC220, DC220, DC110 | |||||
| Gelung kawalan voltan | V | AC380, AC220, DC220, DC110 | |||||
| Mata, masa tutup | s | 7±1 | |||||
|
Penggerak manusia |
Model | CS14 CS17 | |||||
| Voltan kunci elektromagnet | V | AC220, DC220, DC110 | |||||
• Penebat: Tiada retak, kerosakan atau kotoran.
• Sentuhan: Bersih, permukaan bersalut perak utuh.
• Pengikat: Semua bolt diketatkan.
• Mekanisme: Putaran lancar; melincirkan bahagian yang bergerak.
• Ketegakan penebat: Laraskan dengan shim (maks 3mm setiap lokasi).
• Penyegerakan tiga fasa: Laraskan lengan engkol dan rod penghubung.
• Tekanan sentuhan: Pastikan pemasukan dan tekanan yang betul.
• Hanya beroperasi di bawah TIADA BEBAN; sahkan pemutus litar terbuka.
• Operasi manual: Gunakan pemegang pengendalian; elakkan daya yang berlebihan.
• Operasi bermotor: Gunakan kawalan tempatan/jauh; kedudukan memantau.
• Interlock: Jangan paksa operasi jika dikunci.
• Baik pulih berkala: Setiap 1–2 tahun.
• Bersihkan penebat dan sesentuh; sapukan vaseline industri.
• Pelincir galas dan bahagian penghantaran.
• Periksa sama ada bolt longgar, sesentuh haus dan kerosakan penebat.
• Selepas litar pintas: Periksa segera.
• Tidak boleh beroperasi: Periksa interlock, pautan tersekat atau kerosakan motor.
• Fasa tak segerak: Laraskan rod silang silang.
• Terlalu panas sentuhan: Bersihkan dan ketatkan semula; semak saduran perak.
J: Tidak. Suis Putus Sambung GW4 hanya sesuai untuk pengasingan dan pensuisan di bawah voltan sahaja, tanpa beban syarat. Ia tidak mempunyai keupayaan pemadam arka dan dilarang sama sekali daripada beroperasi di bawah beban. Ia mesti digunakan bersama dengan pemutus litar.
A: Interlock mekanikal menguatkuasakan urutan operasi yang selamat: suis utama terbuka → suis pembumian ditutup; suis pembumian terbuka → suis utama ditutup, mengelakkan salah operasi dan memastikan keselamatan penyelenggaraan kakitangan.
A: Jenis standard sesuai untuk persekitaran dengan ketinggian ≤2000m dan suhu -40℃ hingga +40℃, yang boleh memenuhi keperluan kebanyakan pencawang luar; untuk kawasan altitud tinggi atau kawasan yang sangat tercemar, penebat bertetulang dan penyelesaian anti-karat boleh disesuaikan.
