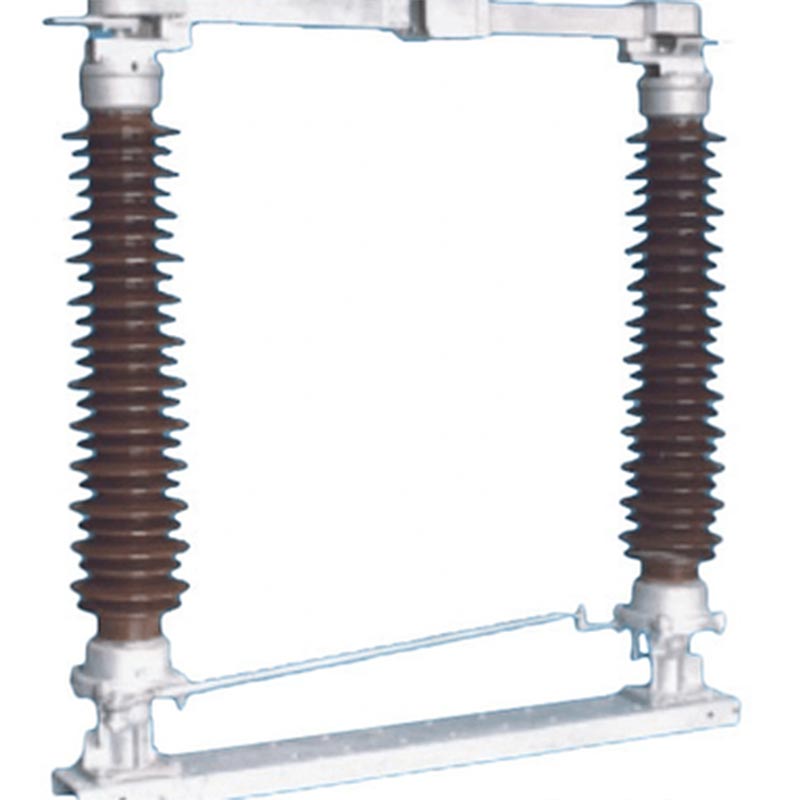

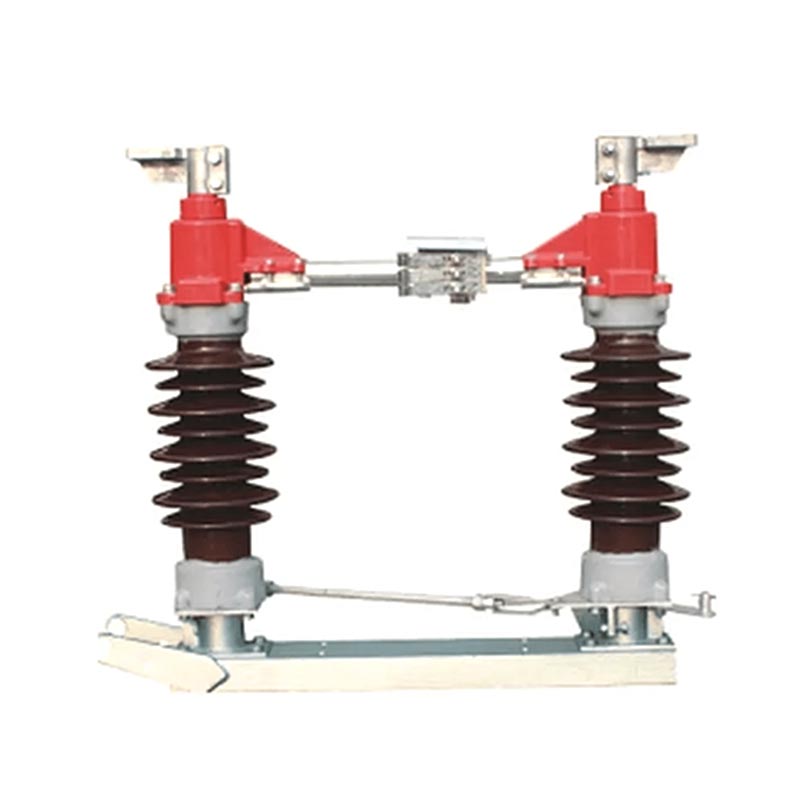

Suis Pemutus Pencawang Luaran

Suis Pemutus Pencawang Luaran siri Usune GW4 ialah produk teras yang dibangunkan secara bebas dan dikeluarkan oleh Usune. Ia sesuai untuk litar AC dengan frekuensi undian 50Hz dan voltan undian 35kV hingga 170kV. Terutamanya digunakan untuk membuka dan menutup litar di bawah keadaan tanpa beban, ia adalah keselamatan yang sangat diperlukan komponen dalam sistem penghantaran dan pengagihan kuasa. Ia juga boleh berfungsi sebagai unit asas untuk produk derivatif dalam siri yang sama, menawarkan kebolehkembangan yang kukuh untuk memenuhi keperluan projek yang pelbagai.

Suis Pemutus Pencawang Luaran menggunakan struktur pensuisan berputar mendatar, menampilkan kestabilan prestasi mekanikal, tahap penebat yang tinggi, rintangan pencemaran yang kuat, dan pemasangan yang mudah dan penyelenggaraan. Ia mengasingkan bekalan kuasa dengan berkesan, memastikan keselamatan penyelenggaraan peralatan elektrik, dan melengkapkan operasi pensuisan tanpa beban, menjadikannya sesuai untuk pelbagai persekitaran luar yang keras seperti tinggi ketinggian, suhu rendah, dan pencemaran berat.

Fungsi Produk Teras

1. Pengasingan Kuasa: Berkesan memutuskan sambungan peralatan daripada grid kuasa, memastikan keselamatan penyelenggaraan kakitangan dan peralatan;
2. Kapasiti Beban Jangka Panjang: Boleh membawa arus beban terkadar secara stabil untuk tempoh yang panjang, memastikan kuasa berterusan bekalan;
3. Pensuisan Tanpa Beban: Melengkapkan pensuisan tanpa beban bagi talian dan transformer yang tidak dimuatkan, serta pensuisan bar bas operasi, memenuhi keperluan pelarasan fleksibel grid kuasa;
4. Perlindungan Pembumian: Boleh dikonfigurasikan dengan suis pembumian mengikut keperluan untuk mencapai pembumian litar yang boleh dipercayai, meningkatkan lagi keselamatan operasi.

Piawaian Pematuhan

Untuk memastikan kualiti produk dan keselamatan operasi, siri Usune GW4 mematuhi sepenuhnya antarabangsa piawaian berwibawa, termasuk IEC 62271-102 "Suis Pemutus AC Voltan Tinggi dan Suis Pembumian" dan IEC 60694 "Keadaan Teknikal Am untuk Alat Suis dan Alat Kawalan Voltan Tinggi". Kilang melaksanakan a proses pemeriksaan kualiti yang ketat. Setiap produk menjalani ujian prestasi komprehensif sebelum meninggalkan kilang untuk memastikan semua parameter memenuhi keperluan standard.

Parameter Teknikal ProdukSiri Usune GW4 termasuk berbilang model seperti GW4(A)-35(D)(W), GW4(A)-126(D)(W), dan GW4(A)-170(D)(W), dengan arus undian antara 630A hingga 2500A, sesuai untuk tahap voltan dan beban yang berbeza senario. Parameter teknikal teras (penunjuk utama) adalah seperti berikut:

Selain itu, produk ini dilengkapi dengan mekanisme pengendalian manual CS11, CS17D, dan CS14G dan elektrik CJ2. mekanisme operasi. Konfigurasi suis tambahan dioptimumkan mengikut jenis mekanisme untuk memastikan operasi yang fleksibel dan boleh dipercayai.

Struktur Produk Utama

1. Perumahan Galas Tertutup

Reka bentuk yang dimeterai dua kali, pemasangan aci disokong oleh dua galas bebola jejari, dengan berkesan menghalang pencerobohan kelembapan, habuk, dan gas berbahaya.

2. Jari Sentuhan bertindak sendiri

Sentuhan tengah menggunakan jari sentuhan bertindak sendiri, menghapuskan keperluan untuk spring. Ia bergantung pada dirinya sendiri keanjalan untuk mengapit sentuhan, memastikan sentuhan stabil dan mengurangkan kos penyelenggaraan.

3. Struktur saling mengunci

Litar konduktif utama dan suis pembumian dilengkapi dengan mekanisme saling mengunci, memastikan bahawa suis pembumian tidak boleh ditutup apabila litar utama ditutup, dan sebaliknya, menghalang salah operasi.

4. Sambungan Fleksibel

Sambungan fleksibel di dalam tapak keluar dipasang dengan kukuh pada rod konduktif dan plat terminal. Tanpa minyak galas pelincir sendiri memastikan putaran lancar dan memanjangkan hayat perkhidmatan.

Ciri Teras

1. Reka Bentuk Profesional + Perlindungan Paten

Usune mempunyai pasukan R&D profesional dengan pengalaman bertahun-tahun dalam reka bentuk peralatan elektrik voltan tinggi. The Struktur komponen konduktif siri GW4 telah memperoleh paten model utiliti nasional. Jari sentuh menggunakan a bahan baru dengan kekuatan tinggi, kekonduksian tinggi, dan keanjalan yang tinggi, mengelakkan masalah seperti kakisan spring, daya pengapit berkurangan akibat penyepuhlindapan haba, dan peningkatan rintangan sentuhan.

2. Prestasi Matang + Teknologi Boleh Dipercayai

Siri GW4 telah berada di pasaran selama bertahun-tahun, dengan teknologi pengeluaran matang dan prestasi yang stabil. Komponen berputar menampilkan reka bentuk bebas penyelenggaraan, dan bahagian transmisi menggunakan pin keluli tahan karat yang dipasangkan dengan sesendal nilon yang mengandungi molibdenum disulfida. Komponen keluli menjalani galvanizing hot-dip untuk memastikan licin operasi dan pencegahan karat jangka panjang.

3. Pematuhan Standard + Kawalan Kualiti yang Ketat

Sebagai pengilang profesional, Usune mematuhi piawaian antarabangsa dalam proses pengeluarannya. The kilang mempunyai sistem kawalan kualiti yang komprehensif, mengawasi keseluruhan proses daripada perolehan bahan mentah kepada pemasangan dan ujian produk. Produk telah melepasi banyak ujian dan pensijilan berwibawa, dan mereka prestasi diiktiraf secara meluas dalam industri.

4. Kualiti Dipercayai + Perkhidmatan Komprehensif

Usune mengutamakan kepuasan pelanggan, menyediakan perundingan pra-jualan yang komprehensif, panduan pemasangan dan perkhidmatan penyelenggaraan selepas jualan. Produk mempunyai hayat perkhidmatan yang panjang dan kos penyelenggaraan yang rendah, dan kilang menyediakan sokongan selepas jualan yang komprehensif untuk menangani kebimbangan pelanggan.

Persekitaran Aplikasi

Suis Pemutus Pencawang Luaran siri Usune GW4 direka untuk persekitaran luar yang keras, mempamerkan kebolehsuaian persekitaran yang kuat. Keadaan operasi mesti memenuhi keperluan berikut: ketinggian tidak melebihi 2000m; suhu ambien -40 ℃ hingga + 40 ℃; kelajuan angin tidak melebihi 34m/s; keamatan seismik tidak melebihi 8 darjah; ketebalan aising tidak melebihi 10mm; ketiadaan habuk berat, kakisan kimia, getaran kuat, dan bahaya mudah terbakar/meletup; dan asas pemasangan tahap. Jika persekitaran aplikasi pengguna melebihi keperluan di atas, penyelesaian tersuai boleh dirundingkan dengan Usune.

Kes Aplikasi Dunia Nyata

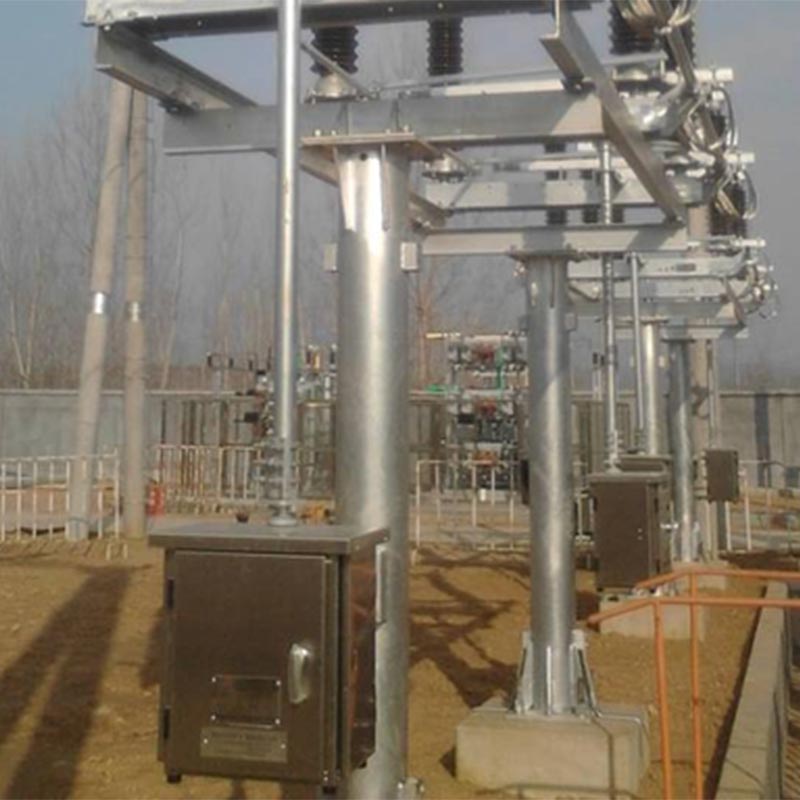

Nama Projek: Projek Pengubahsuaian Pencawang Luar 110kV di Utara China

Latar Belakang Projek: Pencawang ini terletak di bandar utara China, mengalami musim sejuk yang teruk (minimum suhu -35℃) dan angin kencang yang kerap. Suis pemutus asal mengalami suhu rendah yang buruk rintangan, operasi tidak stabil, dan kos penyelenggaraan yang tinggi. Selepas perbandingan menyeluruh, pasukan projek memilih Usune GW4-126(D)(W)/1250 Suis Pemutus Pencawang Luaran. Usune menyediakan produk lengkap perkhidmatan panduan suite dan pemasangan.

Keputusan Permohonan: Produk telah beroperasi secara stabil selama 3 tahun selepas pentauliahan, menunjukkan prestasi yang sangat baik rintangan suhu rendah dan rintangan angin. Operasi pembukaan dan penutupannya adalah fleksibel dan boleh dipercayai. The fungsi sentuhan pembersihan diri berkesan menghalang kegagalan sentuhan yang disebabkan oleh pengumpulan habuk dan salji, dan reka bentuk bebas penyelenggaraan mengurangkan beban kerja penyelenggaraan harian pencawang. Pemilik projek sangat mengiktiraf prestasi dan perkhidmatan selepas jualan produk Usune dan telah menandatangani kerjasama jangka panjang perjanjian dengan Usune, menetapkannya sebagai pengilang yang ditetapkan untuk projek pengubahsuaian pencawang berikutnya.

Soalan Lazim

S1: Apakah yang perlu saya lakukan jika suis pemutus sambungan siri Usune GW4 gagal dibuka atau ditutup dengan betul semasa digunakan?

A1: Pertama, periksa secara visual sama ada rod penyambung cacat, sama ada sambungan longgar, dan sama ada pengapit longgar atau tergelincir. Batang penyambung yang cacat perlu diganti; sendi longgar dan pengapit perlu diketatkan dengan sepana tork mengikut tork yang dinyatakan dalam manual (rujuk Jadual 5). Jika manual tork operasi meningkat dengan ketara, ia mungkin disebabkan oleh pelincir kering pada bahagian berputar atau karat pada pin aci. Bersihkan dan pelincir bahagian berputar untuk memastikan operasi lancar.

S2: Apakah kitaran penyelenggaraan dan perkara utama bagi suis pemutus sambungan siri Usune GW4?

A2: Produk direka bentuk untuk bebas penyelenggaraan, tetapi pemeriksaan dan penyelenggaraan tetap disyorkan untuk memastikan operasi stabil jangka panjang: Pemeriksaan di tapak yang mudah perlu dilakukan setiap 2 tahun; apabila tiada perkhidmatan, penyelenggaraan perlu dilakukan setiap 5 tahun atau setiap 2000 operasi; baik pulih besar perlu dilakukan setiap 10 tahun atau setiap 5000 operasi. Perkara utama penyelenggaraan termasuk: memeriksa integriti bahagian mekanikal dan penebat, mengukur rintangan litar konduktif utama, memeriksa ketat bolt, dan menguji status pengendalian suis tambahan dan komponen elektrik yang saling mengunci.

Arahan Pembekalan dan Pemesanan Produk

1. Kelengkapan Bekalan Produk: Setiap suis putus sambungan siri Usune GW4 dan suis pembumian yang dihantar disertakan dengan aksesori pemasangan dan mekanisme pengendalian yang dipesan oleh pengguna, bersama-sama dengan sijil produk, manual pemasangan dan operasi, dan senarai aksesori untuk memastikan pemasangan dan penggunaan lancar.

2. Arahan Pesanan Semasa membuat pesanan, sila nyatakan: model produk, nama, arus undian, voltan terkadar, sama ada suis pembumian dikonfigurasikan ( pembumian tunggal / pembumian berganda); jenis, model dan nama operasi mekanisme; bekalan kuasa dan penarafan voltan kunci elektromagnet (jika ada); model dan voltan kawalan bagi mekanisme pengendalian elektrik (jika ada). Jika dokumen teknikal khas atau aksesori pemasangan diperlukan, sila nyatakan semasa membuat pesanan.

1. Pangkalan sentuhan jari
2. Sentuhan jari
3. Plat kunci magnetik
4. Bolt
5. Hubungi
Rajah 2 Gambarajah Skema Titik Sentuhan Elektrik Dominan

1. Pisau tanah kepala sentuhan statik
2. Sentuhan jari
3. Plat kedudukan
4. Tiub pisau tanah
Rajah 3 Gambar rajah skema kedudukan tiub pembumian dan plat kedudukan

Rajah 4 Rajah Pengangkat
