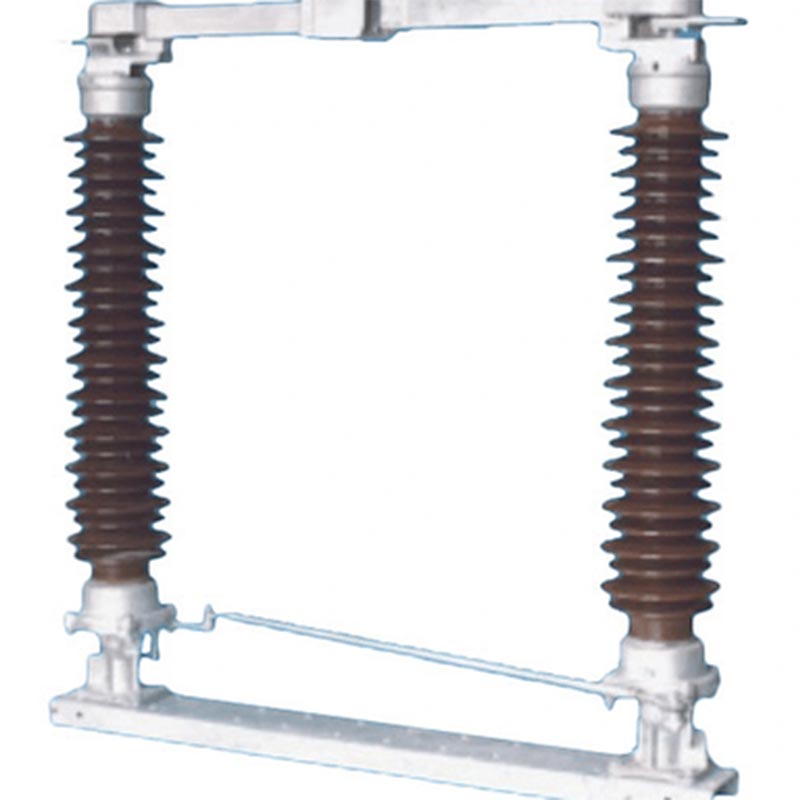

Suis Pengasingan Luaran Manual Bermotor

Suis Pengasingan Manual Luaran Bermotor ialah produk teras Usune, direka khusus untuk AC luaran litar dengan frekuensi terkadar 50Hz dan voltan terkadar 35kV~170kV. Ia adalah peralatan utama untuk memastikan operasi sistem kuasa yang selamat dan stabil dan juga boleh berfungsi sebagai unit asas untuk siri ini produk derivatif. Produk dihasilkan mengikut ketat IEC 62271-102 "AC voltan tinggi cabut suis dan suis pembumian" dan IEC 60694 "Keadaan teknikal am untuk alat suis voltan tinggi dan alat kawalan," memastikan kepakaran profesional dan kebolehpercayaan produk.

Menampilkan struktur pensuisan berputar mendatar, suis ini mempunyai tahap penebat yang tinggi, pencemaran yang kuat rintangan, prestasi mekanikal yang stabil, dan pemasangan dan penyelenggaraan yang mudah. Ia menyokong kedua-dua manual dan operasi elektrik dan boleh dikonfigurasikan dengan suis pembumian mengikut keperluan. Ia boleh disesuaikan dengan luaran yang keras persekitaran seperti altitud tinggi, suhu rendah dan pencemaran berat. Sebagai pembekal yang boleh dipercayai, Usune dengan tegas mematuhi piawaian antarabangsa dan mengawal kualiti produk dengan teliti untuk menyediakan pelanggan dengan kualiti yang tinggi, suis pemutus yang selamat dan tahan lama.

Senario Aplikasi Teras

Suis Pengasingan Bermotor Manual Luaran digunakan secara meluas dalam sistem penghantaran dan pengedaran kuasa luar dalam grid kuasa, perusahaan perindustrian dan perlombongan, pembinaan bandar, dan penjanaan kuasa tenaga baharu. Ia adalah sesuai untuk aplikasi yang memerlukan pengasingan kuasa yang kerap dan penyelenggaraan keselamatan, dan amat sesuai untuk persekitaran luar yang keras, memastikan kesinambungan dan keselamatan bekalan kuasa dengan berkesan.

Parameter Teras Produk

Produk ini mempunyai prestasi teknikal yang sangat baik dan meliputi pelbagai spesifikasi. Parameter terasnya ialah seperti berikut:

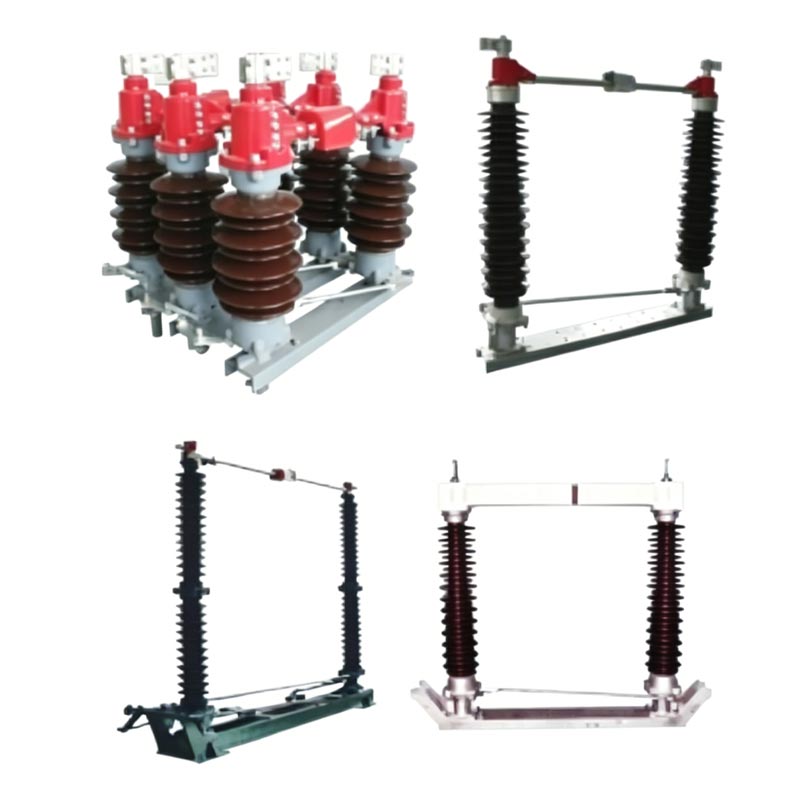

- Voltan Terkadar: 35kV~170kV
- Nilai Arus: 630A~2500A
- Dinilai Masa Singkat Menahan Arus: 20kA/s~50kA/s
- Puncak Dinilai Menahan Arus: 50kA~125kA
- Rintangan Litar Utama: ≤125μΩ (berbeza-beza bergantung pada model)
- Kekerapan Kuasa Satu Minit Menahan Voltan: 80kV~200kV
- Voltan Tahan Impuls Kilat: 115kV~860kV (berbeza-beza bergantung pada model dan suis pembumian)
- Mekanisme Pengendalian: Manual (siri CS11, CS17D, CS14G) atau Elektrik (jenis CJ2)

Struktur Utama Produk

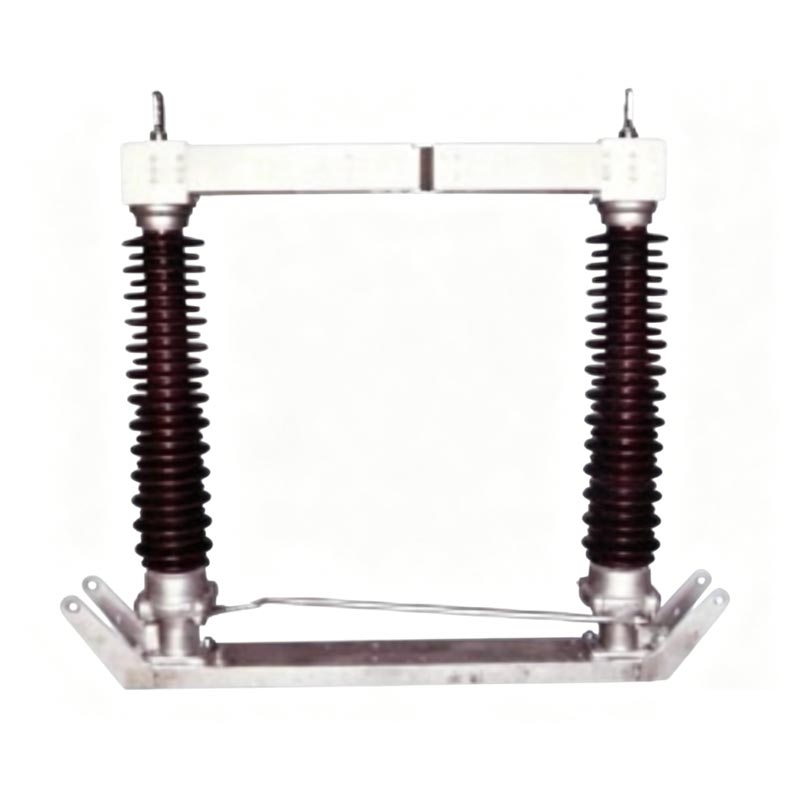

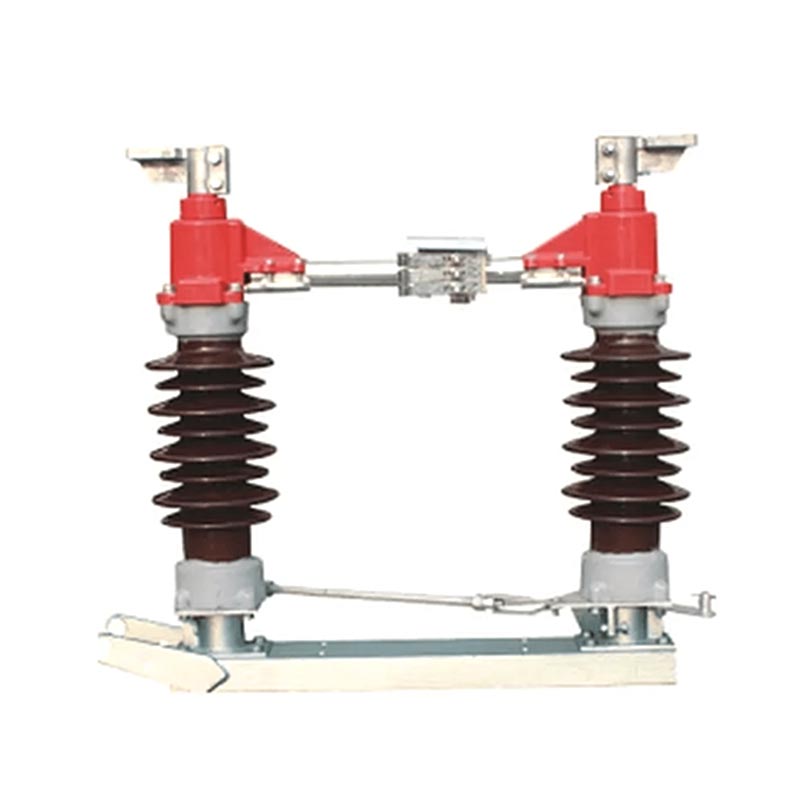

Suis Pengasingan Manual Luaran Bermotor menggunakan struktur jabat tangan dua tiang. Setiap fasa terdiri daripada asas, penebat pos, terminal keluar, dan sesentuh. Kedua-dua penebat tiang dipasang selari antara satu sama lain pada tempat duduk galas di kedua-dua hujung tapak dan berserenjang dengan tapak. Bahagian konduktif utama berputar lebih kurang 90° dengan penebat tiang. Sentuhan tengah mempunyai struktur berputar yang membersihkan diri, yang menghilangkan habuk dan kotoran dari sentuhan semasa membuka dan menutup, memastikan sentuhan yang boleh dipercayai. Bahagian berputar menerima pakai yang dimeterai, reka bentuk bebas penyelenggaraan, dan komponen penghantaran menggunakan pin keluli tahan karat dan molibdenum sesendal nilon yang mengandungi disulfida, yang tahan kakisan dan bebas karat.

Ciri Produk Teras

1. Kebolehpercayaan yang tinggi

Jari sentuh menggunakan jenis baharu bahan kekuatan tinggi, kekonduksian tinggi dan keanjalan tinggi. Mereka bergantung harap keanjalan mereka sendiri untuk mengapit kenalan, mengelakkan kegagalan sentuhan yang disebabkan oleh kakisan spring dan penyepuhlindapan haba. Struktur komponen konduktif ini telah memperoleh paten model utiliti nasional.

2. Kebolehsuaian Persekitaran yang Keras

Boleh disesuaikan dengan ketinggian ≤2000m, suhu ambien -40℃ hingga +40℃, kelajuan angin ≤34m/s, dan keamatan seismik ≤8 ijazah. Jarak rayapan memenuhi keperluan Kelas III atau IV GB/T5582. Rintangan yang kuat terhadap pencemaran dan ais (ketebalan ais ≤10mm).

3. Mod Operasi Dwi

Menyokong kedua-dua operasi manual dan elektrik, boleh dipilih mengikut keperluan. Mekanisme manual mudah dikendalikan, manakala mekanisme elektrik (jenis CJ2) digerakkan oleh motor AC melalui gear pengurangan, menawarkan kecekapan tinggi dan prestasi penjimatan buruh.

4. Keselamatan Interlock

Apabila dilengkapi dengan suis pembumian, litar konduktif utama dan suis pembumian boleh dipercayai saling berkunci, memastikan suis pembumian tidak boleh ditutup apabila litar utama ditutup, dan sebaliknya, mencegah operasi tidak sengaja.

5. Pemasangan dan Penyelenggaraan yang Mudah

Rod penyambung fasa ke fasa dan menegak menggunakan struktur pengapit, menghapuskan keperluan untuk pin dan kimpalan, menghasilkan kecekapan pemasangan yang tinggi. Bahagian berputar adalah bebas penyelenggaraan, rutin yang memudahkan pemeriksaan dan penyelenggaraan, mengurangkan kos operasi jangka panjang.

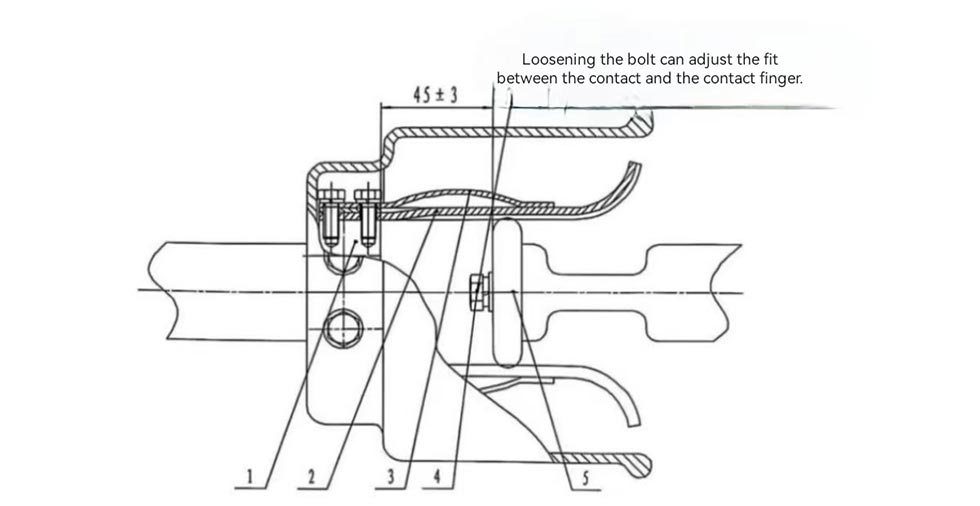

1. Pangkalan sentuhan jari
2. Sentuhan jari
3. Plat kunci magnetik
4. Bolt
5. Hubungi
Rajah 2 Gambarajah Skema Titik Sentuhan Elektrik Dominan

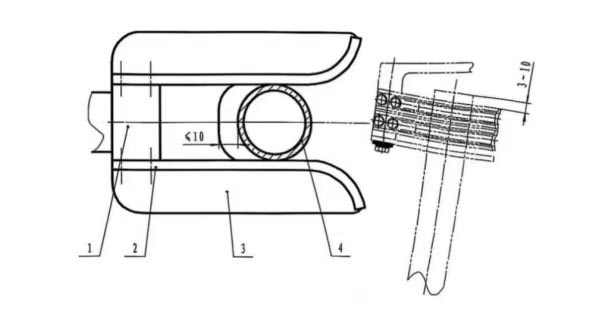

1. Pisau tanah kepala sentuhan statik
2. Sentuhan jari
3. Plat kedudukan
4. Tiub pisau tanah
Rajah 3 Gambar rajah skema kedudukan tiub pembumian dan plat kedudukan

Rajah 4 Rajah Pengangkat

Rujukan Projek

Projek Pelancaran Roket Cas-angkasa

Laporan Ujian

Kes Aplikasi Dunia Nyata

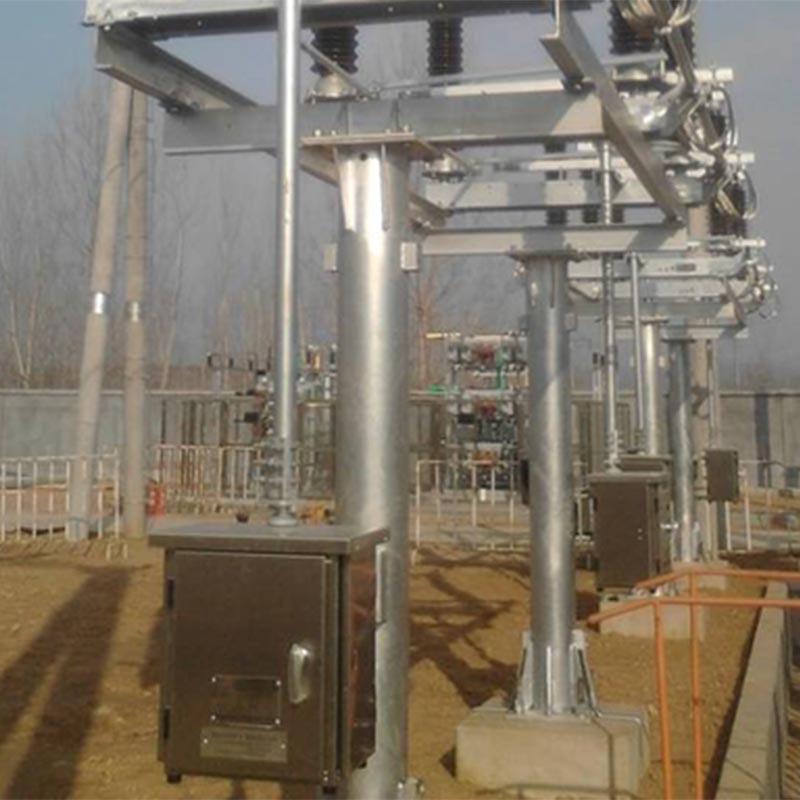

Kajian Kes: Projek Grid Kuasa Altitud Tinggi di China Barat

Sebuah syarikat grid kuasa di barat China sedang menjalankan projek naik taraf talian penghantaran 110kV. Terletak di sebuah ketinggian 1800m, projek mengalami suhu tahunan purata -15 ℃ hingga 25 ℃, angin kencang yang kerap, dan salji lebat pada musim sejuk. Projek memilih suis pemutus sambungan Usune GW4(A)-126(D)(W)/1250 (dilengkapi dengan CJ2 mekanisme pengendalian elektrik dan suis pembumian). Sepanjang tiga tahun yang lalu, produk itu telah ditunjukkan kebolehsuaian alam sekitar yang sangat baik, tanpa kerosakan penebat atau sentuhan terlalu panas. Pembukaan dan penutup operasi lancar, dan ia masih boleh beroperasi seperti biasa walaupun dengan pengumpulan ais 8mm pada musim sejuk, memastikan operasi grid kuasa yang stabil. Sebagai pengilang, Usune menyediakan panduan pemasangan di tapak dan tetap perkhidmatan penyelenggaraan untuk projek itu, mendapat pujian yang tinggi daripada pelanggan.

Soalan Lazim

S1: Apakah yang perlu saya lakukan jika tork pengendalian manual suis pemutus sambungan luar Usune meningkat semasa penggunaan?

A1: Sebab utama peningkatan tork operasi manual ialah minyak pelincir di bahagian berputar sistem penghantaran telah kering, menjadi kotor, atau pin aci berkarat, membawa kepada peningkatan penghantaran rintangan. Penyelesaian: Pertama, hentikan operasi. Selepas mengesahkan suis pengasing berada dalam kedudukan terbuka dan talian voltan tinggi dibumikan, buka bahagian yang berputar, bersihkan kotoran dan karat terkumpul, dan sapukan jumlah pelincir yang sesuai. Jika masalah berterusan, hubungi pasukan perkhidmatan selepas jualan Usune untuk pembaikan profesional. Kilang Usune mempunyai kakitangan pembaikan profesional dan alat ganti untuk memberikan sokongan tepat pada masanya.

S2: Bolehkah Suis Pengasingan Usune Luar Manual Bermotor digunakan di kawasan yang mempunyai kakisan kimia yang teruk? Jika ya, apakah langkah berjaga-jaga yang perlu diambil?

A2: Ia boleh digunakan di kawasan yang mempunyai kakisan kimia ringan hingga sederhana. Langkah berjaga-jaga utama: 1. Maklumkan kepada pembekal tentang tahap kakisan persekitaran semasa membuat pesanan. Usune akan menyesuaikan rawatan anti-karat (seperti hot-dip menggembleng komponen keluli bertetulang dan pemilihan penebat anti-karat khas); 2. Sentiasa bersihkan permukaan penebat dan bahagian konduktif untuk mengeluarkan bahan menghakis; 3. Memendekkan pemeriksaan rutin kitaran, menumpukan pada memeriksa permukaan sentuhan dan keadaan penebat, dan menggantikan bahagian yang rosak dengan segera. Untuk kawasan dengan kakisan kimia yang teruk, rujuk jabatan teknikal Usune untuk penyelesaian tersuai.

Pembekalan Produk dan Perkhidmatan Selepas Jualan

Setiap Suis Pengasingan Usune Luar Manual Bermotor dilengkapi dengan aksesori pemasangan yang lengkap dan mekanisme pengendalian yang dipesan oleh pelanggan, bersama-sama dengan sijil produk, manual pemasangan dan operasi, dan senarai aksesori. Sebagai pembekal yang berakar umbi di China, Usune mempunyai sistem pengeluaran dan selepas jualan yang komprehensif: kilang mempunyai proses pemeriksaan kualiti yang ketat untuk memastikan bahawa setiap produk adalah layak sebelum meninggalkan kilang; pasukan perkhidmatan selepas jualan menyediakan panduan pemasangan di tapak, penyahpepijatan, penyelenggaraan dan lain-lain perkhidmatan, bertindak balas kepada keperluan pelanggan 24 jam sehari, dan komited untuk menyediakan produk berkualiti tinggi dan perkhidmatan penuh perhatian kepada pelanggan di dalam dan luar negara, membina hubungan kerjasama jangka panjang dan stabil.
