Pemutus Voltan Tinggi

Pemutus voltan tinggi siri Usune GW8 dan GW13 untuk sistem pembumian neutral pengubah ialah voltan tinggi luaran peralatan elektrik yang direka khusus untuk sistem pembumian titik neutral transformer. Sesuai untuk 50Hz/60Hz AC sistem, ia boleh didapati dalam spesifikasi voltan 40.5kV, 72kV dan 110kV. Fungsi teras mereka adalah untuk menukar dengan selamat keadaan sambungan titik neutral pengubah di bawah keadaan tanpa beban, memenuhi keperluan keselamatan untuk kuasa pensuisan mod operasi sistem dan penyelenggaraan peralatan.

Model Produk dan Mekanisme Operasi

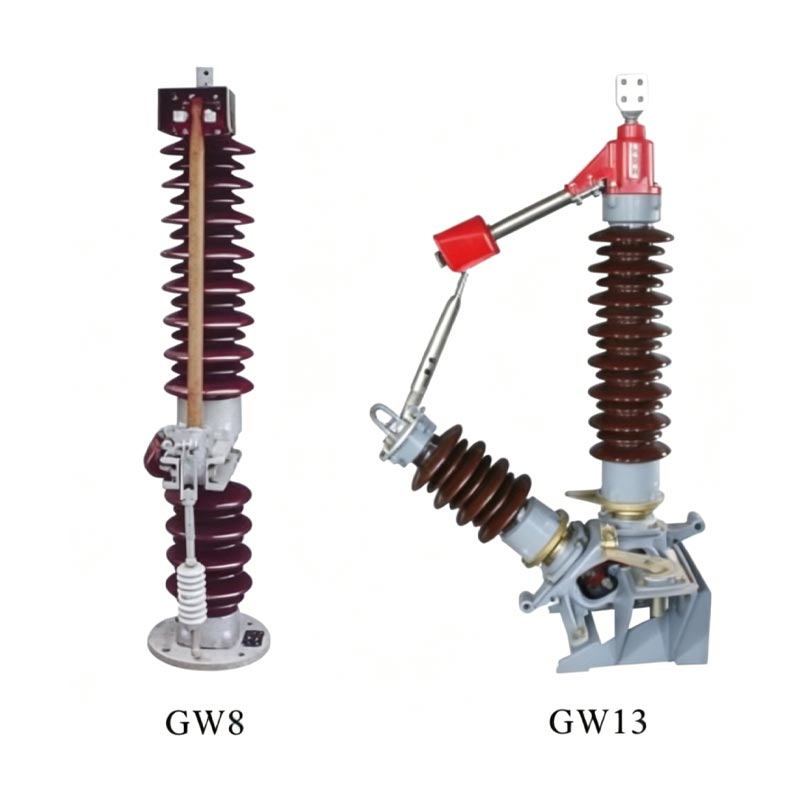

1. Siri GW8: Boleh dilengkapi dengan mekanisme pengendalian elektrik jenis CJ atau mekanisme pengendalian manual jenis CS8, sesuai untuk senario pembumian titik neutral dalam pencawang konvensional.

2. Siri GW13: Boleh dilengkapi dengan mekanisme pengendalian elektrik jenis CJ atau operasi manual jenis CS14 mekanisme, menawarkan operasi yang lebih fleksibel dan kebolehpercayaan yang lebih tinggi.

Struktur Produk

Pemutus voltan tinggi siri GW8 dan GW13 untuk sistem pembumian neutral pengubah menggunakan kutub tunggal struktur, terutamanya terdiri daripada badan tiang dan mekanisme operasi.

1. Badan Tiang

Termasuk tapak, penebat pos, lengan pengalir, sesentuh, dsb. Penebat pos menyediakan elektrik yang boleh dipercayai penebat, lengan konduktif dan sesentuh membentuk litar konduktif utama, dan asas memastikan stabil pemasangan.

2. Mekanisme Operasi

Memacu lengan konduktif untuk berputar melalui pautan, merealisasikan tindakan membuka dan menutup pemutus suis. Kedudukan yang tepat dan operasi yang stabil memastikan pemutusan sambungan yang jelas dan boleh dipercayai selepas dibuka.

Ciri dan Kelebihan Produk

1. Prestasi Keselamatan yang Tinggi

Menggunakan bahan penebat berkualiti tinggi dan reka bentuk sentuhan ketepatan, dengan kekuatan penebat yang sangat baik dan prestasi pemadaman arka, memastikan pensuisan tanpa beban selamat.

2. Operasi Fleksibel

Menyokong kedua-dua mod operasi elektrik dan manual, menyesuaikan diri dengan kawalan automatik dan operasi manual di tapak keperluan senario yang berbeza.

3. Kebolehsuaian Persekitaran yang Kuat

Direka khusus untuk kegunaan luar, tahan terhadap suhu tinggi dan rendah, kelembapan, kakisan dan pencemaran, sesuai untuk pelbagai persekitaran luar yang keras.

4. Operasi yang Stabil dan Boleh Dipercayai

Pemilihan bahan dan kawalan proses yang ketat, ditambah dengan sistem pengurusan kualiti yang komprehensif, menghasilkan a kadar kegagalan yang rendah dan operasi stabil jangka panjang.

5. Struktur Mudah dan Penyelenggaraan yang Mudah

Struktur padat, pemasangan dan penyelenggaraan yang mudah, dengan berkesan mengurangkan operasi dan penyelenggaraan seterusnya kos.

Kes Permohonan

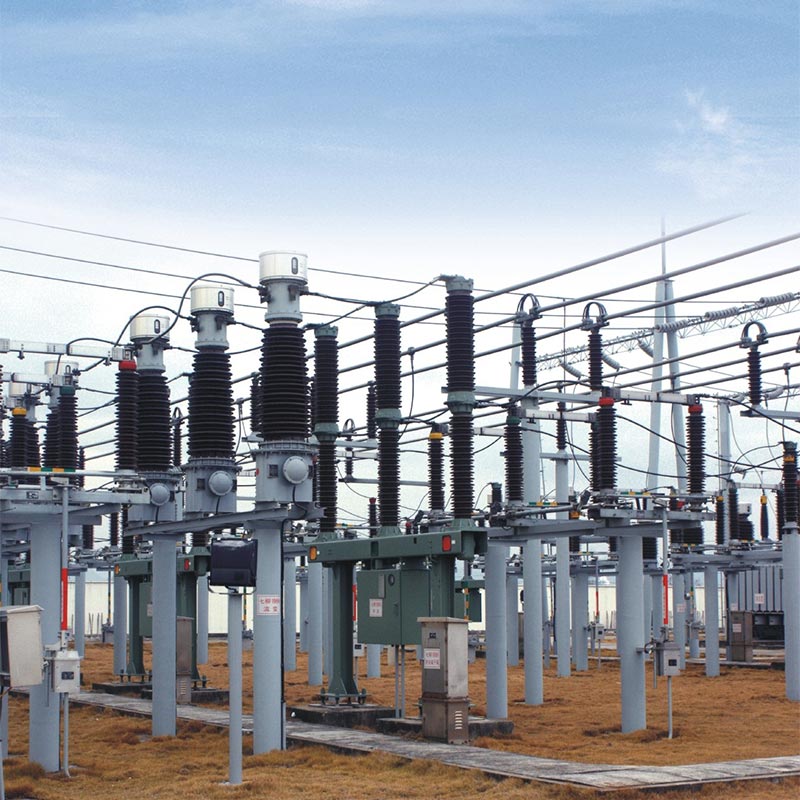

Kes 1: Pencawang Bandar 220kV di Timur China

Pencawang pusat bandar 220kV di China Timur menggunakan Pemutus Voltan Tinggi Usune GW8-110kV untuk Transformer Sistem Pembumian Neutral untuk pengubah utamanya. Pencawang ini bertanggungjawab untuk bekalan kuasa ke bandar pusat, memerlukan kebolehpercayaan dan keselamatan peralatan yang sangat tinggi. Sejak pentauliahannya pada 2022, peralatan telah berjaya menyelesaikan beribu-ribu operasi penukaran titik neutral. Semasa penyelenggaraan dan grid tahunan pelarasan mod operasi, operasi yang fleksibel dan prestasi hubungan yang boleh dipercayai telah memastikan dengan berkesan keselamatan peribadi kakitangan penyelenggaraan dan operasi stabil grid kuasa.

Kajian Kes 2: Pencawang Ladang Angin Barat Laut

Pencawang ladang angin besar di Barat Laut China memilih pemutusan voltan tinggi Usune GW13-72kV untuk sistem pembumian neutral pengubah. Wilayah ini mempunyai keadaan semula jadi yang keras, dengan perbezaan suhu yang besar, angin kencang dan ribut pasir, dan altitud tinggi. Produk siri GW13, dengan kebolehsuaian luar yang sangat baik dan kakisan rintangan, telah beroperasi secara stabil selama lebih tiga tahun, berkesan bekerjasama dengan pengubah ladang angin sistem perlindungan asas titik neutral untuk memastikan operasi penjanaan kuasa angin yang selamat dan stabil sistem dan sambungan grid elektrik yang lancar.

Parameter Teknikal Utama

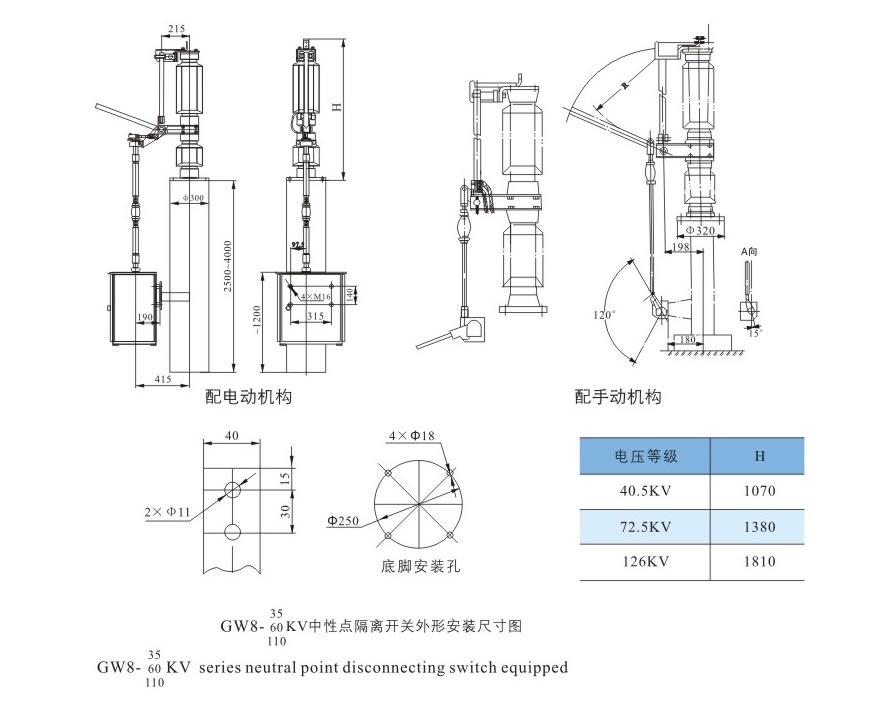

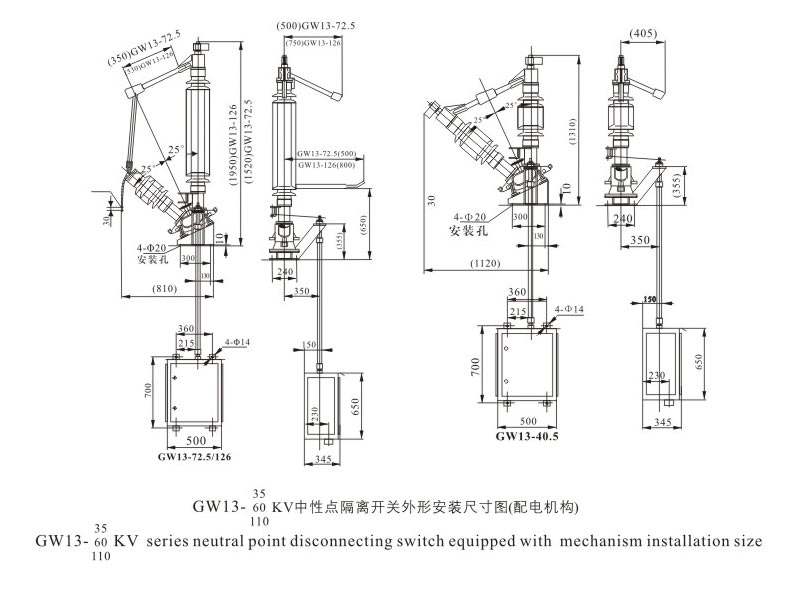

Dimensi Luar

Rujukan Projek

Projek Pelancaran Roket Cas-angkasa

Laporan Ujian

Soalan Lazim

S1: Apakah perbezaan utama antara suis putus sambungan titik neutral siri Usune GW8 dan GW13?

J: Perbezaan teras terletak pada mekanisme operasi padanan dan beberapa reka bentuk struktur. Siri GW8 ialah dilengkapi dengan mekanisme elektrik jenis CJ atau mekanisme manual jenis CS8; siri GW13 dilengkapi dengan a Mekanisme elektrik jenis CJ atau mekanisme manual jenis CS14. Secara struktur, ia menampilkan kenalan berputar yang dioptimumkan reka bentuk, menawarkan keupayaan pembersihan diri yang dipertingkatkan dan kesesuaian yang lebih baik untuk persekitaran luar yang keras.

S2: Bolehkah suis putus sambungan pembumian neutral Usune digunakan di kawasan altitud tinggi dan bersuhu tinggi?

A: Ya. Siri ini direka khusus untuk kegunaan luar, dengan kebolehsuaian persekitaran yang kukuh. Ia boleh beroperasi biasanya pada ketinggian ≤1000m (altitud yang lebih tinggi boleh disesuaikan) dan dalam suhu antara -40℃ hingga +40℃. Ia mempunyai rintangan lembapan yang sangat baik, rintangan pencemaran, dan rintangan kakisan. Khas anti-karat dan rawatan anti-aising boleh disediakan mengikut keperluan pengguna.

Kesimpulan

Transformer siri Usune GW8 dan GW13 (Putus Sambungan Voltan Tinggi Untuk Sistem Pembumian Neutral Transformer) adalah produk berkualiti tinggi yang menyepadukan teknologi canggih, kualiti yang boleh dipercayai dan prestasi cemerlang. Sebagai a pengilang dan pembekal profesional di China, Usune sentiasa mematuhi prinsip kualiti terlebih dahulu dan pelanggan utama, menyediakan penyelesaian peralatan elektrik voltan tinggi yang selamat, boleh dipercayai dan cekap untuk global pelanggan sistem kuasa. Antaranya, produk suis putus sambungan pembumian titik neutral telah semakin meluas pengiktirafan dan kepercayaan daripada pelanggan industri kuasa kerana pengalaman aplikasi praktikal mereka yang kaya dan perkhidmatan selepas jualan yang komprehensif.
