Suis Pemutus Litar Voltan Tinggi Untuk Pencawang

Suis Pemutus Litar Voltan Tinggi Usune LW36-110 untuk Pencawang ialah peralatan kuasa teras yang dibangunkan secara bebas dan dikeluarkan oleh Zhejiang Usune Electric Co., Ltd., pengeluar terkemuka dalam alat suis voltan tinggi China industri. Alat suis voltan tinggi luaran AC 50Hz tiga fasa ini digunakan terutamanya untuk kawalan dan perlindungan Sistem penghantaran dan transformasi kuasa 110kV, dan juga boleh digunakan sebagai pemutus litar sesentuh dan masuk aplikasi yang memerlukan pemasangan suis. Produk dihasilkan di kilang profesional Usune, menyepadukan R&D, pengeluaran dan ujian, memastikan setiap produk memenuhi standard kualiti yang ketat sebelum meninggalkan kilang.

Pematuhan Teras dan Kuasa

Untuk menjamin kebolehpercayaan dan keserasian produk, Suis Pemutus Litar Voltan Tinggi Usune LW36-110 untuk Pencawang mematuhi sepenuhnya piawaian "Pemutus Litar Voltan Tinggi AC" GB1984-2003 dan memenuhi keperluan Piawaian Suruhanjaya Elektroteknikal Antarabangsa (IEC) IEC62271-100:2001 "Gear Suis Voltan Tinggi dan Alat Kawalan - Bahagian 100: Pemutus Litar Voltan Tinggi". Sebagai pembekal profesional, Usune telah lulus sistem kualiti yang ketat pensijilan, dan kilangnya dilengkapi dengan pengeluaran termaju dan peralatan ujian untuk memastikan bahawa prestasi setiap produk memenuhi atau melebihi piawaian industri.

Ciri-ciri Teknikal Teras

1. Prinsip Pemadaman Arka Lanjutan

Menggunakan prinsip pemadaman arka "pengembangan terma + tambahan" yang unik, ia mempunyai pemecahan yang sangat baik prestasi, masa arka pendek, hayat elektrik yang panjang, dan bunyi operasi yang rendah, dengan berkesan memastikan keselamatan kuasa operasi grid.

2. Medium Penebat Selamat

Menggunakan gas SF6 dengan sifat penebat dan pemadam arka yang sangat baik sebagai penebat dan pemadam arka sederhana, tidak menimbulkan risiko pembakaran atau letupan, menjadikannya sesuai untuk kawasan berpenduduk padat dan pelbagai persekitaran pencawang yang kompleks.

3. Mekanisme Operasi Boleh Dipercayai

Dilengkapi dengan mekanisme operasi spring jenis CTB-1, menampilkan struktur ringkas dan padat, operasi yang stabil, keselamatan dan kebolehpercayaan yang tinggi, dan mengurangkan kekerapan penyelenggaraan dan kegagalan.

4. Kebolehsuaian Persekitaran yang Kuat

Boleh beroperasi secara stabil dalam persekitaran yang keras, dengan tegas mematuhi pelbagai penunjuk alam sekitar, memastikan operasi stabil jangka panjang di kawasan yang berbeza.

Parameter Teknikal Utama

1. Voltan Terkadar: 110kV; Kekerapan Dinilai: 50Hz; Nilai Semasa: 3150A
2. Arus Pemutus Litar pintas Berkadar: 40kA; Arus Pembuatan Litar pintas (Puncak): 100kA
3. Tekanan Gas SF6 Dinilai (20 ℃): 0.5MPa; Kadar Kebocoran Tahunan: ≤0.5%
4. Kehidupan Mekanikal: 6000 kitaran; Masa Buka: ≤60ms; Masa Tutup: ≤145ms
5. Julat Suhu Ambien: -30℃～+40℃; Ketinggian: ≤3000m

Struktur Keseluruhan Produk

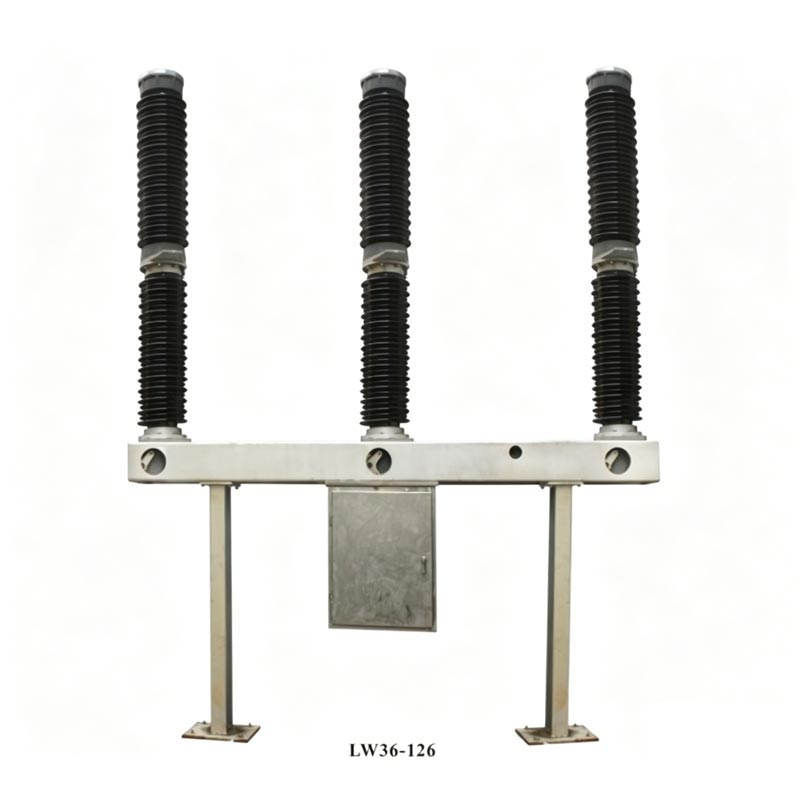

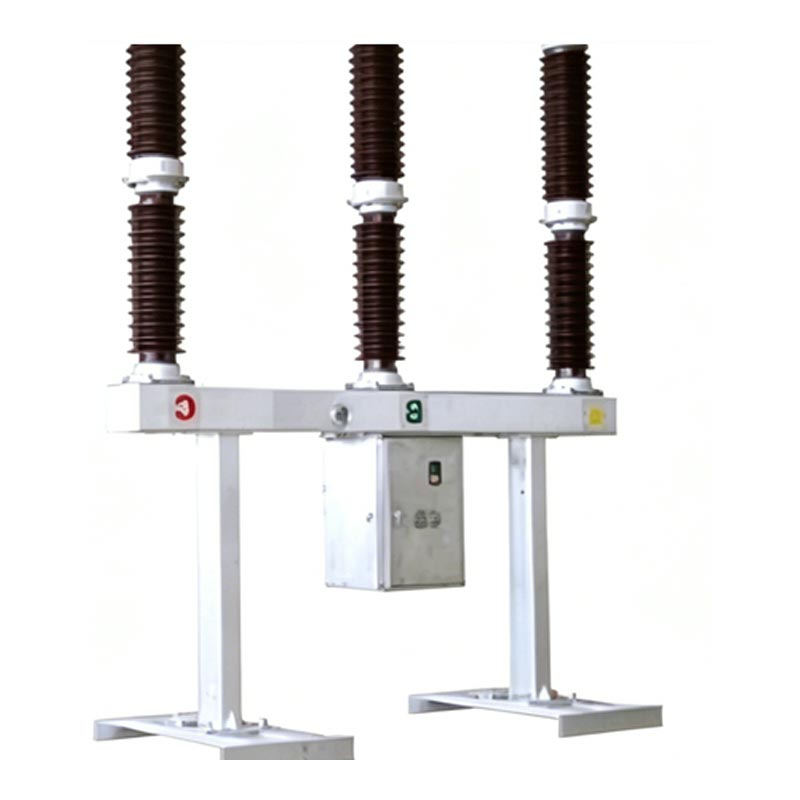

Suis Pemutus Litar Voltan Tinggi Untuk Pencawang menggunakan ruang pemadam arka bertenaga sendiri bersepadu struktur, dengan setiap fasa adalah satu tiang tunggal pecah (POLE). Setiap pemutus litar terdiri daripada tiga fasa, dipasang pada bingkai yang sama, dikendalikan oleh mekanisme spring, dengan tiga fasa dihubungkan secara mekanikal. Bahagian atas produk mempunyai sesendal porselin ruang pemadam arka, bahagian tengah mengandungi porselin sokongan sesendal dan bingkai, dan kotak mekanisme terletak di tengah dan digantung di bawah bingkai. Ia menempatkan mekanisme operasi spring dalaman dan komponen kawalan elektrik. Batang tarik keluaran mekanisme bersambung ke rod penyambung dan lengan berputar. Pengawal ketumpatan gas SF6 dipasang pada bahagian hadapan bingkai, iaitu disokong pada kedua-dua hujung oleh sokongan.

Prinsip Kerja

1. Kedudukan Penutup

Arus sistem mengalir melalui terminal, rod sokongan sesentuh pegun, sesentuh utama pegun, utama bergerak sesentuh, silinder, sesentuh perantaraan, dan bebibir perantaraan, kemudian membentuk litar dengan sistem melalui terminal.

2. Operasi Pembukaan

Di bawah tindakan penggerak, lengan kendalian menarik rod tarik penebat, rod omboh, silinder, arka bergerak bersentuhan, dan muncung ke bawah bersama-sama. Arka terhasil apabila sesentuh bergerak dan pegun berpisah. bila sistem sesentuh bergerak bergerak ke bawah ke kedudukan tertentu, muncung terbuka, dan gas SF6 dimampatkan dalam silinder ditiup ke dalam kawasan arka melalui muncung. Arka terpadam apabila arus melintasi sifar.

3. Operasi Penutupan

Di bawah tindakan penggerak, lengan kendalian menarik sesentuh bergerak yang disambungkan kepada rod berpenebat ke atas kepada kedudukan penutup. Pada masa yang sama, gas SF6 memasuki silinder, bersedia untuk operasi pembukaan seterusnya.

Pengenalan Sistem Utama

1. Sistem Gas SF6

Terdiri daripada meter ketumpatan SF6 (tolok tekanan dan pengawal ketumpatan bersepadu), injap bekalan gas, tiga fasa injap, dan saluran paip gas SF6. Ia mempunyai pampasan suhu, penggera dan perlindungan tekanan saling kunci untuk memastikan tekanan gas SF6 stabil.

2. Sistem Kawalan

Terletak di dalam perumah mekanisme, ia termasuk komponen utama seperti suis pengendalian, suis automatik, suis trip, geganti, terminal, gegelung penutup, motor dan pemanas. Ia membolehkan kawalan suis, anti-pam, simpanan tenaga musim bunga, perlindungan tekanan gas SF6, pemanasan dan fungsi pencahayaan.

Rujukan Projek

Projek Pelancaran Roket Cas-angkasa

Laporan Ujian

Kes Permohonan Praktikal

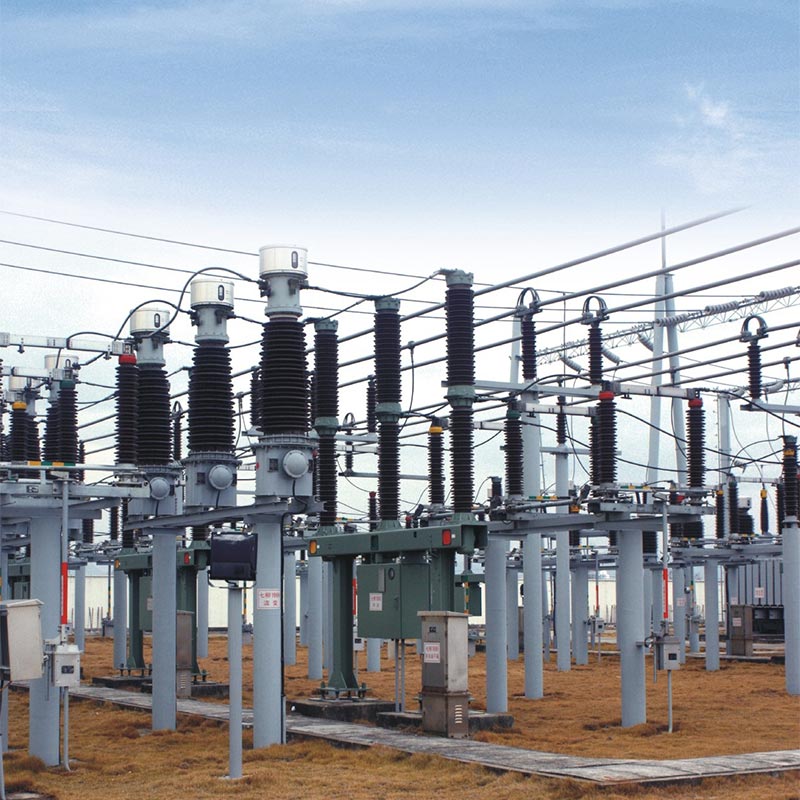

Untuk mengesahkan kebolehpercayaan dan kepraktisan Suis Pemutus Litar Voltan Tinggi Usune LW36-110 Untuk Pencawang, produk ini telah berjaya digunakan untuk projek pencawang 110kV di taman perindustrian utama di China Timur. Sebagai pembekal yang dipercayai, Usune menyediakan 12 pemutus litar LW36-110 untuk projek ini, yang telah beroperasi dengan stabil selama lebih tiga tahun.

Pencawang ini membekalkan kuasa kepada lebih daripada 50 perusahaan besar dan sederhana dalam taman perindustrian, memerlukan kestabilan dan keselamatan yang sangat tinggi. Pada peringkat awal projek, pelanggan secara menyeluruh membandingkan beberapa pengeluar China, akhirnya memilih pemutus litar LW36-110 Usune kerana kelebihannya prestasi teknikal, kawalan kualiti yang ketat, dan perkhidmatan selepas jualan yang komprehensif. Semasa operasi, produk berjaya menahan keadaan cuaca ekstrem termasuk suhu tinggi, hujan lebat dan rendah suhu tanpa sebarang kerosakan yang direkodkan. Kadar kebocoran gas SF6 adalah jauh di bawah keperluan standard (≤0.5%), operasi mekanikal adalah lancar, dan masa buka dan tutup adalah stabil, berkesan memastikan keselamatan dan operasi stabil grid kuasa taman itu. Ini mendapat pujian yang tinggi daripada pelanggan, dan Usune menjadi pembekal peralatan kuasa yang ditetapkan untuk projek pembesaran taman seterusnya.

Soalan Lazim

S1: Apakah hayat perkhidmatan pemutus litar voltan tinggi Usune LW36-110, dan apakah penyelenggaraan utama mata?

A1: Produk mempunyai hayat mekanikal 6000 kitaran, dan di bawah penggunaan biasa dan penyelenggaraan tetap, ia berterusan hayat operasi boleh mencapai 12 tahun. Titik penyelenggaraan utama termasuk: pemeriksaan rutin mingguan (memeriksa penebat integriti, tekanan gas SF6, dan status operasi); baik pulih tahunan setiap 3 tahun (penebat pembersihan, pemeriksaan pengikat, mengukur rintangan litar utama, dan kandungan lembapan gas SF6); baik pulih besar diperlukan di bawah syarat berikut: 12 tahun operasi berterusan, 2000 gangguan semasa berkadar, 20 kapasiti penuh (40kA) gangguan, atau 6000 operasi mekanikal. Usune menyediakan panduan penyelenggaraan profesional dan alat ganti bekalan untuk memastikan operasi stabil jangka panjang produk.

S2: Bolehkah Suis Pemutus Litar Voltan Tinggi Usune LW36-110 Untuk Pencawang digunakan dalam altitud tinggi dan sangat kawasan sejuk? Bagaimanakah kebolehsuaian persekitarannya?

J2: Ya, produk ini mempunyai kebolehsuaian alam sekitar yang kuat dan boleh digunakan di altitud tinggi dan sangat sejuk wilayah. Julat suhu ambiennya ialah -30 ℃ hingga +40 ℃, dengan ketinggian boleh disesuaikan maksimum ≤3000m. Ia boleh menahan tekanan angin 700Pa dan aising 10mm, dan kekuatan seismiknya memenuhi keperluan mendatar pecutan ≤0.3g dan pecutan menegak ≤0.15g. Ia juga sesuai untuk kawasan dengan purata harian relatif kelembapan ≤95% dan purata bulanan kelembapan relatif ≤90% (25℃), dan boleh digunakan dalam persekitaran yang bebas daripada mudah terbakar, letupan, menghakis kimia, dan keadaan getaran yang teruk, memenuhi sepenuhnya keperluan alam sekitar kebanyakan projek pencawang di China malah di peringkat global.

Pengenalan Pembekal dan Kilang

Zhejiang Usune Electric Co., Ltd. ialah pengilang profesional dan pembekal alat suis kuasa voltan tinggi di China, menumpukan pada penyelidikan, pembangunan, pengeluaran, jualan dan perkhidmatan selepas jualan litar voltan tinggi pemutus, suis dan peralatan kuasa lain. Kilang syarikat itu terletak di Wilayah Zhejiang, China, meliputi kawasan seluas lebih 10,000 meter persegi, dilengkapi dengan barisan pengeluaran termaju, peralatan ujian, dan a pasukan R&D profesional.

Usune mematuhi falsafah "Kualiti Diutamakan, Pelanggan Tertinggi," dengan tegas melaksanakan sistem kawalan kualiti semasa proses pengeluaran. Semua produk menjalani ujian yang ketat sebelum meninggalkan kilang. Sebagai seorang yang dipercayai pembekal, Usune telah menyediakan peralatan kuasa berkualiti tinggi untuk ratusan projek pencawang baik di dalam negeri mahupun di peringkat antarabangsa, memenangi pengiktirafan pelanggan yang meluas untuk kualiti produk yang boleh dipercayai dan komprehensif perkhidmatan selepas jualan.
