Suis Pemutus Litar Sulfur Heksafluorida 126kv

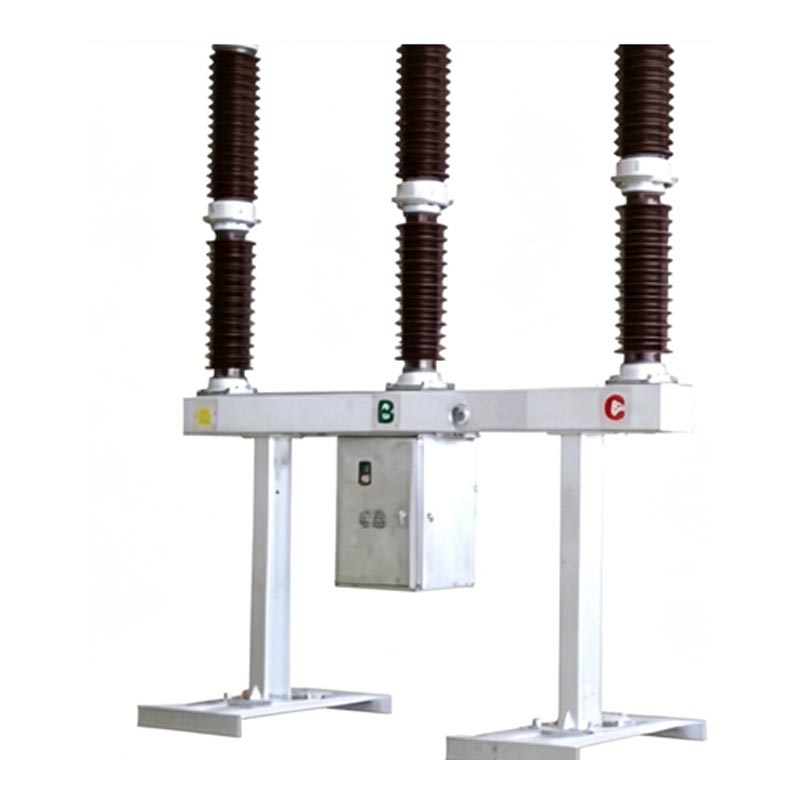

Suis Pemutus Litar Usune LW36-110 Sulfur Hexafluoride 126kV ialah peranti teras untuk kawalan dan perlindungan Sistem transmisi dan transformasi 110kV dan juga boleh digunakan sebagai pemutus litar seri dan peralatan pensuisan kumpulan. Produk ini menggunakan struktur pemadam arka bertenaga sendiri bersepadu, dengan setiap fasa sebagai sokongan tunggal, unit pecah tunggal. Ketiga-tiga fasa dipasang pada bingkai yang sama, mencapai hubungan mekanikal melalui spring mekanisme operasi. Bahagian atas produk mengandungi sesendal porselin ruang pemadam arka, bahagian tengah mengandungi sesendal dan bingkai porselin sokongan, dan kotak mekanisme yang mengandungi komponen kawalan elektrik adalah digantung di bawah bingkai, menghasilkan struktur yang padat dan operasi yang mudah.

Kelebihan Teras

1. Pematuhan Berwibawa

Mematuhi piawaian Cina GB1984-2003 "Pemutus Litar Voltan Tinggi AC" dan IEC62271-100:2001 "Voltan Tinggi Alat Suis dan Alat Kawalan—Bahagian 100: Pemutus Litar Voltan Tinggi," dan telah lulus ujian kilang yang ketat dan pensijilan untuk memastikan pematuhan dan kebolehpercayaan produk.

2. Prestasi Unggul

Menggunakan prinsip pemadaman arka "pengembangan terma + tiupan berbantu", menghasilkan arka pendek masa pemadaman, hayat elektrik yang panjang, dan bunyi operasi yang rendah; menggunakan gas SF6 dengan penebat dan arka yang sangat baik sifat pemadaman sebagai medium, menghapuskan risiko pembakaran dan letupan, menjadikannya sesuai untuk kawasan padat penduduk.

3. Bukti Boleh Dipercayai

Mekanisme kendalian spring mempunyai hayat mekanikal sehingga 6000 kitaran, kadar kebocoran gas SF6 tahunan sebanyak ≤0.5%, dan rintangan litar utama ≤80μΩ. Parameter teknikal yang lengkap dan data ujian mengesahkan kestabilan produk.

4. Kebolehsuaian yang Kuat

Boleh disesuaikan secara meluas kepada persekitaran luar yang keras, dengan julat suhu ambien dari -30 ℃ hingga +40 ℃ dan ketinggian ≤3000 meter. Rintangan kuat terhadap angin, ais dan gempa bumi, memenuhi keperluan pelbagai senario projek kuasa.

Parameter Teknikal Teras

Suis Pemutus Litar Sulfur Hexafluoride 126kV menawarkan prestasi elektrik yang sangat baik, dengan parameter teras memenuhi piawaian tinggi peralatan kuasa 126kV, memastikan operasi yang stabil dalam sistem kuasa yang kompleks. Teras utama parameter adalah seperti berikut:

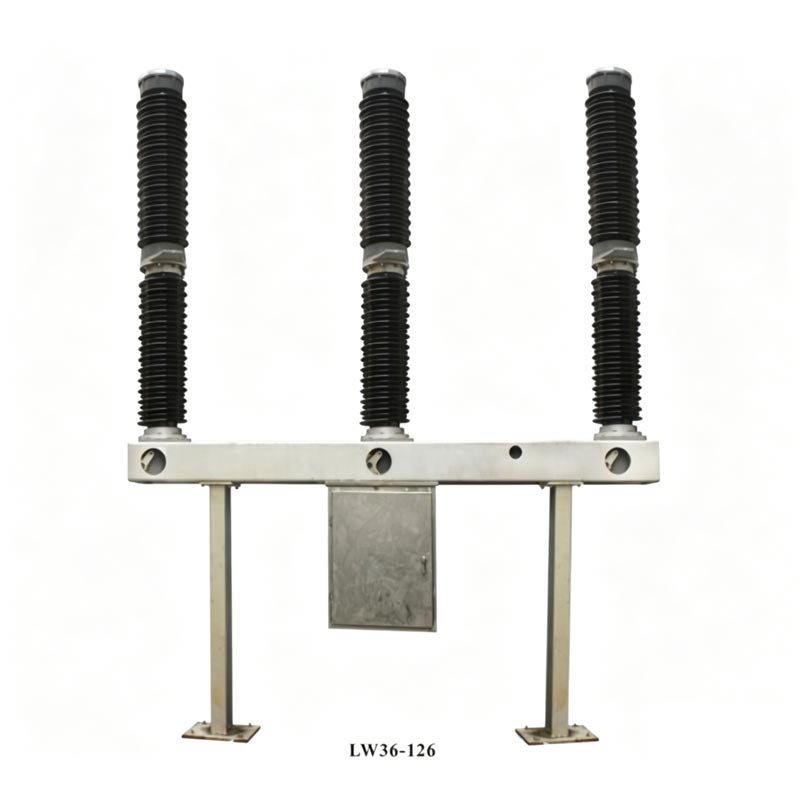

Struktur Keseluruhan Produk

Suis Pemutus Litar Sulfur Hexafluoride 126kV terdiri daripada tiga fasa, masing-masing dilengkapi dengan penjana tenaga sendiri. ruang pemadam arka, peranti penebat sokongan, penjerap, dan struktur kalis bocor. Kegunaan pengedap statik O-ring dan pengedap, manakala pengedap dinamik menggunakan pengedap mampatan spring, memastikan kedap udara yang sangat baik. The bahagian penghantaran menghubungkan pemutus litar kutub tunggal dan mekanisme operasi, menghantar dengan cekap daya operasi; mekanisme operasi spring mempunyai kotak mekanisme terbina dalam, menyediakan tenaga elektrik manual penyimpanan, dan fungsi penutupan semula, menawarkan operasi yang fleksibel dan boleh dipercayai.

Prinsip Kerja Produk

1. Keadaan Penutupan: Arus sistem membentuk litar melalui terminal, sesentuh pegun, sesentuh bergerak, silinder, dan sesentuh perantaraan, memastikan penghantaran kuasa normal.
2. Operasi Tersandung: Di bawah tindakan mekanisme pengendalian, sesentuh bergerak bergerak ke bawah, menghasilkan satu arka elektrik apabila sesentuh bergerak dan pegun berpisah; gas SF6 termampat dalam silinder meniup arka melalui muncung, dan arka terpadam apabila arus melintasi sifar.
3. Sistem Gas SF6: Dilengkapi dengan meter ketumpatan SF6 bersepadu dan pengawal dengan pampasan suhu, ia boleh memantau tekanan gas dalam masa nyata. Apabila tekanan terlalu rendah, penggera dicetuskan dan mekanismenya dikunci untuk mengelakkan kerosakan mekanikal.

Rujukan Projek

Projek Pelancaran Roket Cas-angkasa

Laporan Ujian

Kes Permohonan

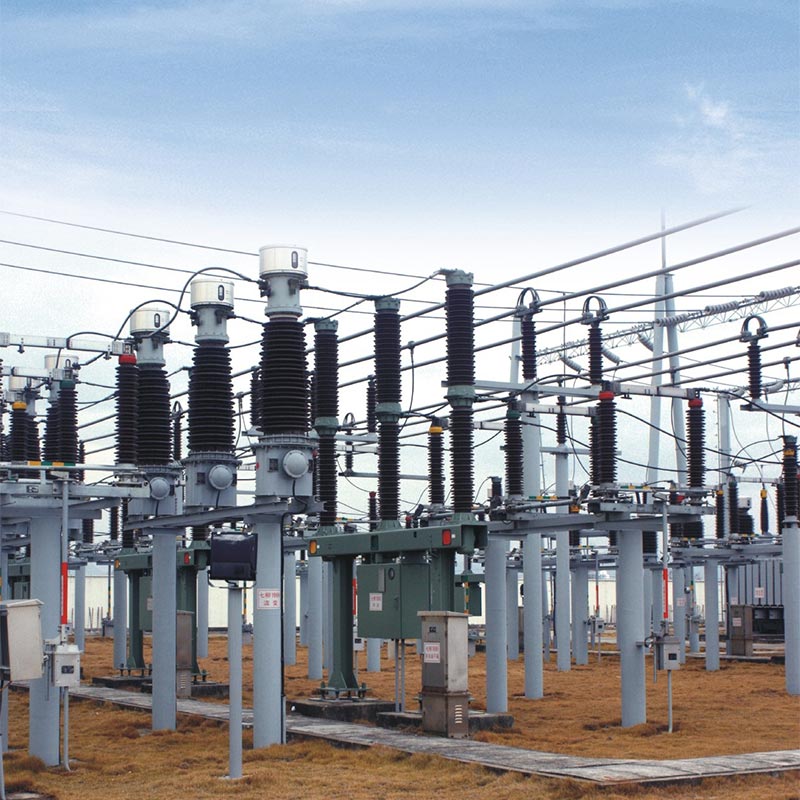

Pada tahun 2024, Suis Pemutus Litar 126kV Usune LW36-110 Sulfur Hexafluoride 126kV telah berjaya digunakan pada kunci 110kV projek penghantaran dan transformasi di utara China. Projek ini bertujuan untuk menyelesaikan masalah tidak mencukupi kapasiti bekalan kuasa di kawasan luar bandar dan pinggir bandar. Tapak projek mempunyai perbezaan suhu yang besar (-25 ℃ hingga +38 ℃) dan ribut pasir yang kerap, meletakkan permintaan yang sangat tinggi terhadap kebolehsuaian alam sekitar dan kebolehpercayaan peralatan kuasa.

Sebagai pembekal yang ditetapkan untuk projek ini, Usune menyediakan 28 pemutus litar LW36-110. Kilang dihantar juruteknik profesional untuk menyediakan panduan di tapak untuk pemasangan, pentauliahan dan operasi percubaan. Selepas lapan bulan operasi yang stabil, produk mencapai kegagalan sifar, dengan kadar kebocoran gas SF6 jauh di bawah keperluan standard (ujian sebenar ≤0.3%), dan kelajuan tindak balas pembukaan dan penutup memenuhi sepenuhnya reka bentuk projek piawaian. Selepas projek itu mula beroperasi, ia secara berkesan meningkatkan kestabilan grid kuasa tempatan, mengurangkan gangguan bekalan elektrik yang disebabkan oleh kegagalan peralatan, dan menerima pengiktirafan tinggi daripada pemilik projek dan tempatan jabatan kuasa, mengesahkan sepenuhnya kebolehsuaian alam sekitar yang sangat baik dan prestasi operasi yang boleh dipercayai Pemutus litar Usune 126kV SF6 dalam keadaan kerja sebenar.

Soalan Lazim

S1: Apakah hayat perkhidmatan Suis Pemutus Litar Usune Sulfur Hexafluoride 126kV, dan apakah kuncinya titik penyelenggaraan?

A1: Hayat mekanikal produk ialah 6000 kitaran, dan jangka hayat operasi berterusan yang disyorkan ialah 12 tahun. kunci titik penyelenggaraan: Pemeriksaan rutin mingguan (integriti penebat, tekanan gas SF6, dll.); penyelenggaraan tahunan setiap 3 tahun (membersihkan penebat, mengukur rintangan litar utama, dll.); apabila produk mencapai keadaan penyelenggaraan (cth., 20 patah litar pintas kapasiti penuh), sesentuh arka, penjerap dan gelang pengedap perlu diganti. Pengilang akan menghantar kakitangan profesional untuk memberikan panduan di tapak untuk penyelenggaraan.

S2: Bolehkah pemutus litar Usune LW36-110 digunakan di kawasan altitud tinggi dan sejuk? Apakah maksimum yang sesuai ketinggian?

A2: Ya. Produk ini direka khusus untuk persekitaran luar yang keras, dengan kebolehsuaian yang kuat kepada tinggi ketinggian dan suhu rendah. Ia sesuai untuk ketinggian sehingga 3000 meter dan boleh menahan suhu serendah sebagai -30 ℃, memenuhi sepenuhnya keperluan kawasan altitud tinggi dan sejuk seperti barat China. Tambahan pula, kotak mekanisme mempunyai pemanas terbina dalam, memberikan perlindungan kelembapan dan pembekuan semasa hujan, salji dan sejuk teruk musim, memastikan operasi yang stabil.

Pembekal dan Perkhidmatan Selepas Jualan

Zhejiang Usune Electric Co., Ltd., sebagai pengilang profesional peralatan kuasa voltan tinggi di China, mempunyai barisan pengeluaran yang lengkap dan sistem kawalan kualiti yang ketat. Kilang ini dilengkapi dengan canggih peralatan ujian, dan setiap produk menjalani penyedutan, pengisian gas, dan ujian prestasi mekanikal sebelum ini meninggalkan kilang untuk memastikan kualiti produk. Sebagai pembekal yang boleh dipercayai, Usune menyediakan perkhidmatan selepas jualan sehenti, termasuk panduan pemasangan di tapak, pentauliahan, latihan penyelenggaraan, dan bekalan alat ganti. Seorang profesional pasukan teknikal bertindak balas dengan segera kepada keperluan pengguna, memastikan operasi peralatan yang stabil dalam jangka panjang.
