Pemutus Litar Sf6 Voltan Tinggi

Zhejiang Usune Electric Co., Ltd., pengeluar peralatan elektrik voltan tinggi profesional di China, telah melancarkan Pemutus Litar Sf6 Voltan Tinggi LW36-110. Produk ini ialah alat suis voltan tinggi luaran AC 50Hz tiga fasa sesuai untuk kawalan dan perlindungan sistem penghantaran dan transformasi kuasa 110kV. Ia juga boleh digunakan sebagai a pemutus litar ikat dan pemasangan peranti pensuisan.

Pemutus Litar Sf6 Voltan Tinggi menggunakan prinsip pemadaman arka "pengembangan terma + tiupan berbantu" yang unik, dilengkapi dengan mekanisme operasi spring jenis CTB-1, mematuhi piawaian kebangsaan dan antarabangsa, dan mempunyai prestasi pemadaman arka yang sangat baik, keselamatan yang tinggi, dan ciri pengendalian yang stabil. Sebagai seorang yang boleh dipercayai pembekal, Usune komited untuk menyediakan alat suis voltan tinggi berkualiti tinggi dan tahan lama. Litar LW36-110 SF6nya pemutus telah digunakan secara meluas dalam projek utama seperti grid kuasa dan taman perindustrian, menyediakan bekalan kuasa yang boleh dipercayai untuk pembinaan infrastruktur.

Kelebihan Teras

1. Teknologi Pemadaman Arka Termaju

Menggunakan prinsip pemadaman arka "pengembangan terma + tiupan berbantu" unik, ia menampilkan arka pendek masa pemadaman, hayat elektrik yang panjang, dan bunyi operasi yang rendah, dengan berkesan meningkatkan kestabilan bekalan kuasa.

2. Prestasi Keselamatan yang Tinggi

Menggunakan gas SF6 sebagai penebat dan medium pemadam arka, ia mempunyai penebat dan pemadam arka yang sangat baik. prestasi, menghapuskan risiko pembakaran dan letupan, menjadikannya sesuai untuk kawasan berpenduduk padat.

3. Mekanisme Operasi Stabil

Dilengkapi dengan mekanisme operasi spring jenis CTB-1, ia mempunyai struktur yang ringkas dan padat, selamat dan boleh dipercayai operasi, dan keupayaan anti-gangguan yang kuat.

4. Pematuhan Piawaian Antarabangsa

Mematuhi sepenuhnya GB1984-2003 "Pemutus Litar Voltan Tinggi AC" dan IEC62271-100, 2001 "Gear Suis Voltan Tinggi dan Alat Kawalan—Bahagian 100: Pemutus Litar Voltan Tinggi," memenuhi keperluan teknikal kuasa global projek.

Keadaan Persekitaran Berkenaan

Pemutus Litar Sf6 Voltan Tinggi direka untuk kegunaan luar, menawarkan kebolehsuaian persekitaran yang kukuh dan kesesuaian untuk pelbagai keadaan operasi yang keras:

1. Suhu Ambien: -30℃ ~ +40℃
2. Ketinggian: ≤3000m
3. Kelembapan Relatif: Purata harian ≤95%, Purata bulanan ≤90% (pada 25℃)
4. Tekanan Angin ≤700Pa; Ketebalan Ais ≤10mm
5. Keamatan Seismik: Pecutan Mendatar ≤0.3g, Pecutan Menegak ≤0.15g
6. Tiada persekitaran yang mudah terbakar, meletup, menghakis kimia atau bergetar teruk

Struktur Produk dan Prinsip Kerja

1. Struktur Keseluruhan

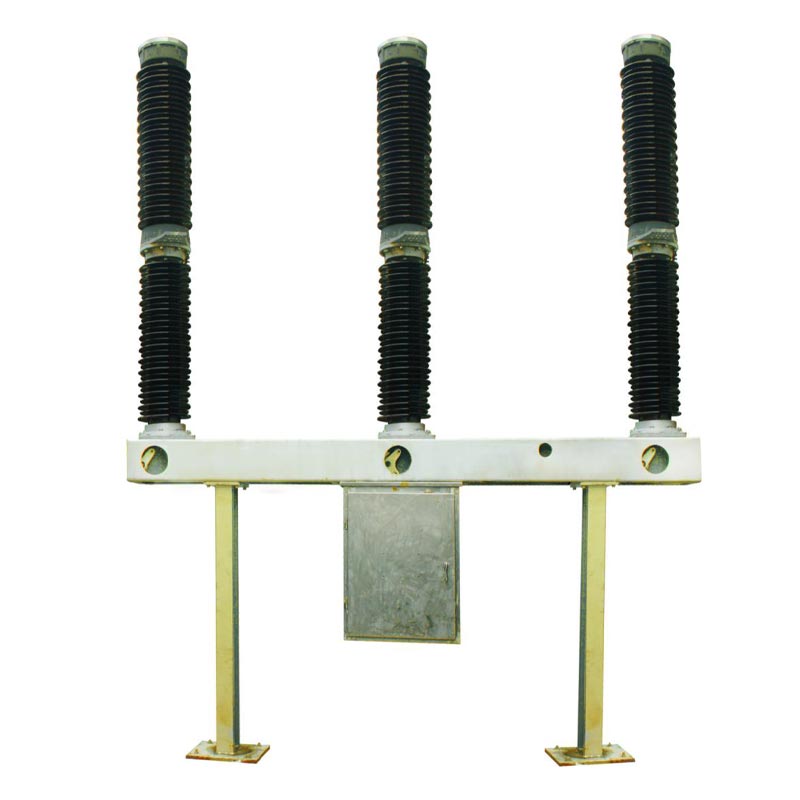

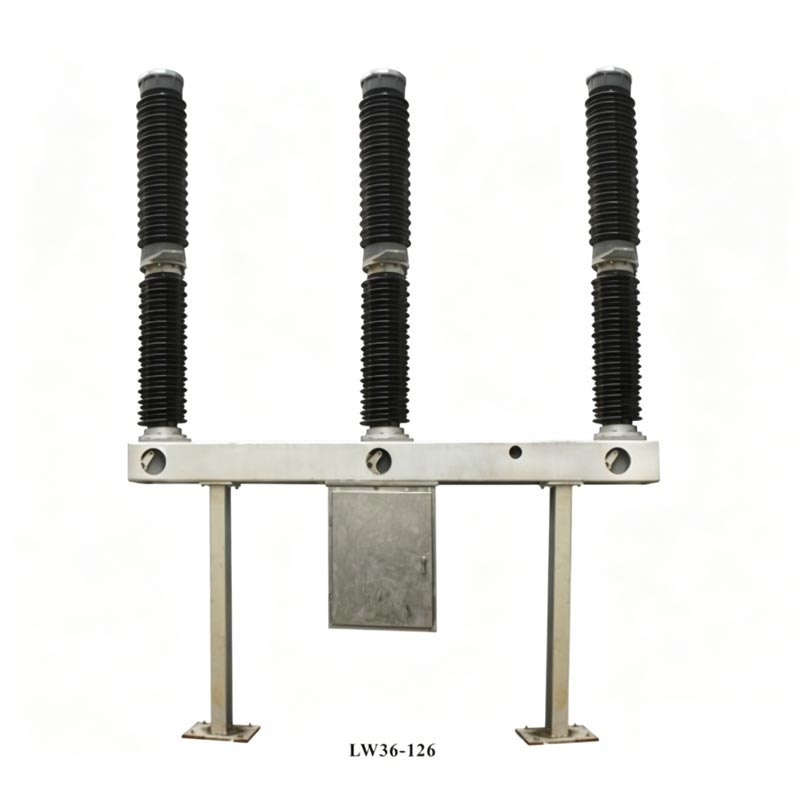

Pemutus Litar Sf6 Voltan Tinggi menggunakan struktur pemadam arka pemadam kendiri bersepadu. Setiap fasa ialah pecahan tunggal tiang tunggal (POLE). Setiap pemutus litar terdiri daripada tiga fasa, dipasang pada bingkai yang sama, dan dikendalikan oleh mekanisme spring, dengan tiga fasa dihubungkan secara mekanikal. Bahagian atas produk mempunyai ciri-ciri sesendal porselin ruang pemadam arka, bahagian tengah mengandungi sesendal dan rangka porselin sokongan, dan kotak mekanisme digantung di bawah bahagian tengah bingkai, menempatkan mekanisme kendalian spring dan elektrik komponen kawalan. Pengawal ketumpatan gas SF6 dipasang pada bahagian hadapan bingkai, yang disokong pada kedua-duanya berakhir dengan sokongan.

2 Komponen dan Fungsi Utama

- Unit Pemadaman Arka: Menggunakan struktur pemadam arka yang menjana tenaga sendiri. Apabila pemutus litar tersandung, pengembangan terma tekanan tinggi dalam silinder memadamkan arka, memastikan cepat dan berkesan pemadaman.
- Peranti Penebat Sokongan: Menyokong penebat ruang pemadam arka dan menyediakan penebat ke tanah untuk komponen bertenaga; rod penebat menghubungkan lengan operasi dan rod henti, memastikan keselamatan penebat.
- Penjerap: Dipasang di dalam penutup hujung atas ruang pemadam arka, ia memastikan gas SF6 kering dan menyerap gas penguraian yang dihasilkan oleh penguraian arka. Ia perlu diganti semasa penyelenggaraan.
- Struktur Pencegahan Kebocoran: Menggunakan gabungan pengedap statik (cincin O + pengedap) dan pengedap dinamik (meterai mampatan spring), mencapai kadar kebocoran gas SF6 tahunan sebanyak ≤0.5%. - Mekanisme kendalian spring: Membolehkan operasi membuka, menutup dan menutup semula dengan kelajuan tindakan pantas (masa tutup ≤145ms, masa buka ≤60ms), stabil prestasi, dan menyokong penyimpanan tenaga manual dan elektrik.

3. Prinsip Kerja

- Kedudukan penutup: Arus sistem mengalir melalui terminal, rod sokongan sesentuh pegun, sesentuh utama pegun, sesentuh utama bergerak, silinder, sesentuh perantaraan, dan bebibir perantaraan, membentuk litar melalui terminal.
- Operasi pembukaan: Di bawah tindakan mekanisme pengendalian, lengan kendalian menarik rod penebat, omboh rod, silinder, sentuhan arka bergerak, dan muncung ke bawah; arka terhasil apabila sesentuh bergerak dan pegun berasingan. Selepas sistem sesentuh bergerak bergerak ke kedudukan tertentu, muncung terbuka, memampatkan gas SF6 ke meniup arka, memadamkan arka apabila arus melintasi sifar.
- Operasi penutupan: Mekanisme pengendalian memacu sesentuh bergerak ke atas ke kedudukan penutup, manakala SF6 gas memasuki silinder, bersedia untuk pembukaan seterusnya.

Parameter Teknikal Utama

Pemutus litar Usune LW36-110 SF6 menawarkan prestasi teknikal yang sangat baik, dengan parameter utama memenuhi standard sistem kuasa 110kV, memastikan operasi yang stabil dan cekap.

Rujukan Projek

Projek Pelancaran Roket Cas-angkasa

Laporan Ujian

Kes Permohonan Praktikal

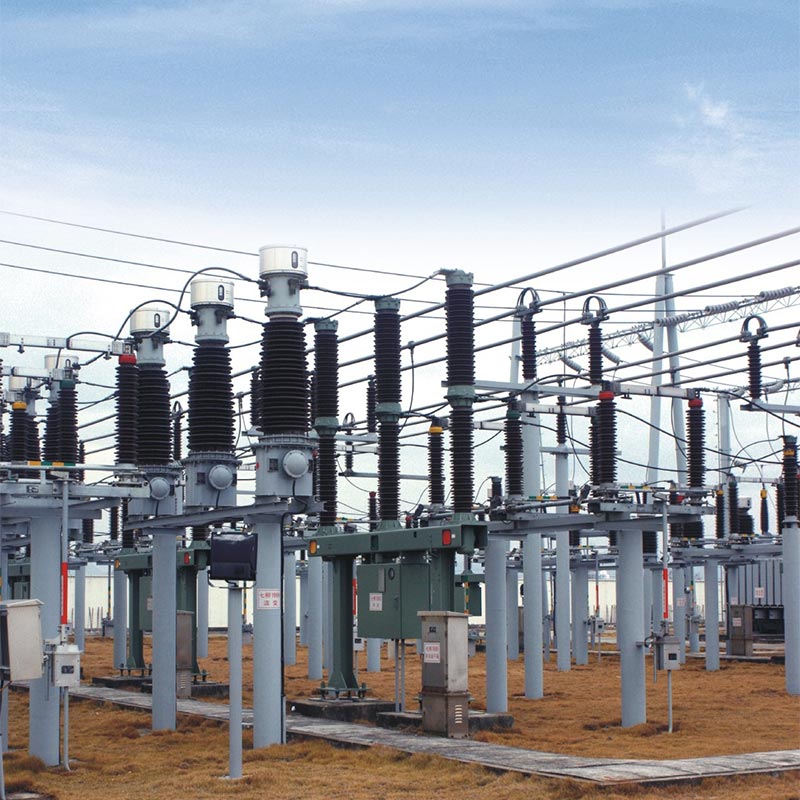

Kajian Kes: Projek Naik Taraf Grid Kuasa 110kV di China Utara

Latar Belakang Projek: Grid kuasa 110kV di China Utara perlu menaik taraf alat suis penuaannya untuk meningkatkan kuasa membekalkan kestabilan dan keselamatan, menghadapi persekitaran yang teruk seperti suhu musim sejuk yang rendah (-25 ℃) dan angin kencang tekanan.

Aplikasi Produk: Projek memilih 20 pemutus litar Usune LW36-110 SF6. Kebolehsuaian suhu rendah mereka (-30 ℃ ~ + 40 ℃) dan prestasi pemadam arka yang sangat baik secara berkesan menyelesaikan masalah operasi yang tidak stabil peralatan penuaan pada suhu rendah.

Keputusan Permohonan: Sejak pentauliahannya pada 2022, peralatan telah beroperasi secara stabil selama empat tahun tanpa kegagalan pemadaman arka, kebocoran gas, atau kerosakan lain. Kadar kebolehpercayaan bekalan kuasa tahunan telah meningkat sebanyak 0.8%, berkesan memastikan bekalan kuasa normal untuk penduduk dan perusahaan perindustrian di kawasan itu.

Soalan Lazim

S1: Apakah hayat perkhidmatan Pemutus Litar SF6 Voltan Tinggi Usune LW36-110, dan apakah penyelenggaraan itu diperlukan semasa operasi?

A1: Produk mempunyai hayat mekanikal 6000 kitaran, dan hayat operasi berterusan sehingga 12 tahun di bawah normal penyelenggaraan. Penyelenggaraan rutin termasuk pemeriksaan visual mingguan (integriti penebat, tekanan gas SF6, dll.) dan penyelenggaraan tahunan setiap 3 tahun (pembersihan penebat, ukuran rintangan litar utama, dsb.). Satu jurusan baik pulih diperlukan apabila syarat penyelenggaraan dipenuhi (cth., 12 tahun operasi berterusan, 2000 nilai semasa gangguan, dsb.). Pengeluar Usune menyediakan panduan penyelenggaraan profesional dan bekalan alat ganti untuk memastikan operasi stabil jangka panjang peralatan.

S2: Apakah yang perlu dilakukan jika kebocoran gas SF6 berlaku pada pemutus litar, dan adakah terdapat sebarang risiko keselamatan?

A2: Produk ini menggunakan struktur kalis kebocoran berganda (meterai statik + meterai dinamik), dengan kadar kebocoran tahunan ≤0.5%, jauh di bawah standard kebangsaan. Jika kebocoran dikesan, titik kebocoran boleh dikesan menggunakan kebocoran gas SF6 pengesan. Selepas kuasa terputus, sealant atau O-ring boleh diganti. Gas SF6 bukan toksik dan tidak mudah terbakar, tetapi kebocoran yang berlebihan boleh menjejaskan prestasi penebat dan pemadam arka peralatan. Produk dilengkapi dengan pengawal ketumpatan gas SF6; ia memberi penggera apabila tekanan berada di bawah nilai penggera (0.45±0.03MPa) dan terkunci operasi apabila tekanan berada di bawah tekanan kunci keluar (0.40±0.03MPa), dengan itu mengelakkan risiko keselamatan.
