Pemutus Litar Vakum Dalaman Hv

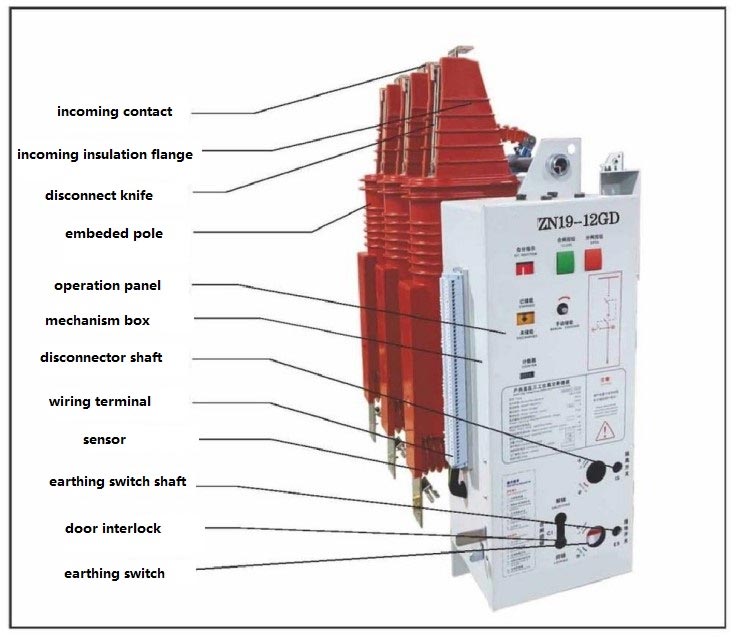

Pemutus Litar Vakum Dalaman HV ialah pemutus litar vakum tiga kedudukan voltan tinggi dalaman, diletakkan sebagai "selamat, boleh dipercayai, cekap, bebas penyelenggaraan dan boleh disesuaikan dengan semua senario." Ia sesuai untuk kuasa 3.6-12kV sistem, menangani titik kesakitan pemutus litar tradisional dan berfungsi sebagai unit perlindungan teras untuk kuasa grid dan peralatan industri.

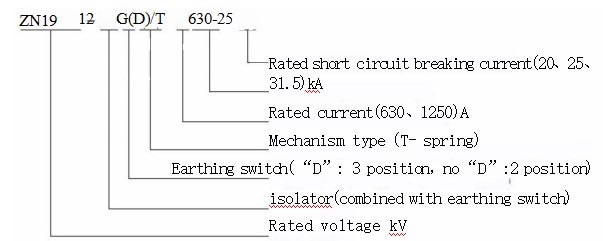

Kod item dan maksud

Nota: Jika tiada suis pembumian, aci operasi pembumian bertindak sebagai aci saling mengunci, dan dimensi kekal tidak berubah.

Kelebihan Teras

1. Prestasi Elektromekanikal Unggul dan Jangka Hayat yang Panjang

Struktur mekanikal yang stabil dan prestasi elektrik yang sangat baik. Jangka hayat mekanikal mencapai 3000 kitaran untuk suis putuskan sambungan, 10000 kitaran untuk pemutus litar, dan 3000 kitaran untuk suis pembumian. Litar utama menggunakan tiang tertanam keadaan pepejal, meningkatkan kebolehsuaian alam sekitar dan kebolehpercayaan penebat, mencapai operasi tanpa penyelenggaraan dan mengurangkan kos penyelenggaraan.

2. Reka Bentuk Modular dan Operasi yang Mudah

Bingkai modular menyepadukan berbilang komponen teras, mencapai reka bentuk kecil. Mekanisme operasi boleh diganti dan diselenggara secara bebas, menyokong operasi manual, storan tenaga AC/DC, dan alat kawalan jauh, menyesuaikan diri dengan keperluan operasi yang berbeza dan meningkatkan kecekapan.

3. Pelbagai Perlindungan untuk Mencegah Salah Operasi

Pemutus Litar Vakum Dalaman HV dilengkapi dengan peranti saling kunci elektromekanikal yang komprehensif. The pemutus mempunyai pecah yang boleh dilihat selepas tersandung, pintu kabinet bersambung dengan suis pembumian, dan talian keluar dilengkapi dengan penderia penunjuk talian langsung tanpa sentuh, secara menyeluruh memastikan operasi dan keselamatan peralatan.

4. Aplikasi Serbaguna

Ia menyesuaikan diri dengan pelbagai jenis kabinet dan boleh dipasang dalam kedua-dua arah hadapan dan belakang. Sesuai untuk pelbagai beban, ia amat sesuai untuk senario yang melibatkan operasi kerap dan berbilang arus litar pintas gangguan, memenuhi keperluan pengagihan kuasa yang pelbagai.

Parameter Teknikal Teras

Kes Aplikasi Dunia Sebenar

Kajian kes daripada perusahaan perindustrian dan perlombongan bersaiz sederhana di timur China mengesahkan praktikal produk nilai: Sistem pengagihan kuasa 10kV perusahaan pada asalnya menggunakan pemutus litar minyak tradisional, yang mengalami masalah daripada kerugian yang tinggi, penyelenggaraan yang kompleks, dan kadar kegagalan yang tinggi (8%). Selepas menggantikan litar yang rosak dengan HV Pemutus Litar Vakum Dalaman pada tahun 2023, operasi tanpa penyelenggaraan telah dicapai, menjimatkan 30,000 RMB dalam penyelenggaraan tahunan kos, mengurangkan penggunaan tenaga sebanyak 68%, menurunkan kadar kegagalan kepada di bawah 1%, dan memastikan operasi yang stabil selama 18 bulan tanpa kegagalan. Ini menunjukkan sepenuhnya nilai produk dalam "pengurangan kos, peningkatan kecekapan dan keselamatan," mempamerkan keupayaan profesional Usune sebagai pembekal.

Arahan Penggunaan dan Penyelenggaraan Produk

1. Syarat Operasi yang Berkenaan

Pemutus Litar Vakum Dalaman HV sesuai untuk persekitaran dalaman dengan ketinggian ≤1000m, keamatan seismik ≤8 darjah, dan tiada kakisan meletup atau getaran teruk, dengan purata kelembapan harian <95% dan purata bulanan kelembapan <90%. Untuk ketinggian melebihi 1000m, pengiraan profesional diperlukan semasa pemilihan.

2. Prosedur Operasi

Menyokong operasi manual dan elektrik: Operasi manual memerlukan pemegang penyimpanan tenaga khusus untuk tenaga penyimpanan sebelum menutup dan membuka pemutus litar; operasi elektrik memerlukan sambungan kepada kuasa sekunder bekalan, penyimpanan tenaga dan operasi melalui butang kawalan. Suis pengasingan dibuka mengikut arah jam dan ditutup lawan jam. Pintu kabinet dan suis pembumian saling berkunci untuk keselamatan.

3. Keperluan Penyelenggaraan

Keseluruhan unit adalah bebas penyelenggaraan; pencelah vakum hanya perlu diperiksa jika kerosakan luaran berlaku disyaki. Mekanisme operasi memerlukan pemeriksaan biasa, dan bahagian luar perlu dibersihkan selepas 5 tahun operasi atau selepas penyelenggaraan. Penyelenggaraan mesti dilakukan oleh kakitangan yang berkelayakan; bekalan kuasa tambahan hendaklah diputuskan dahulu.

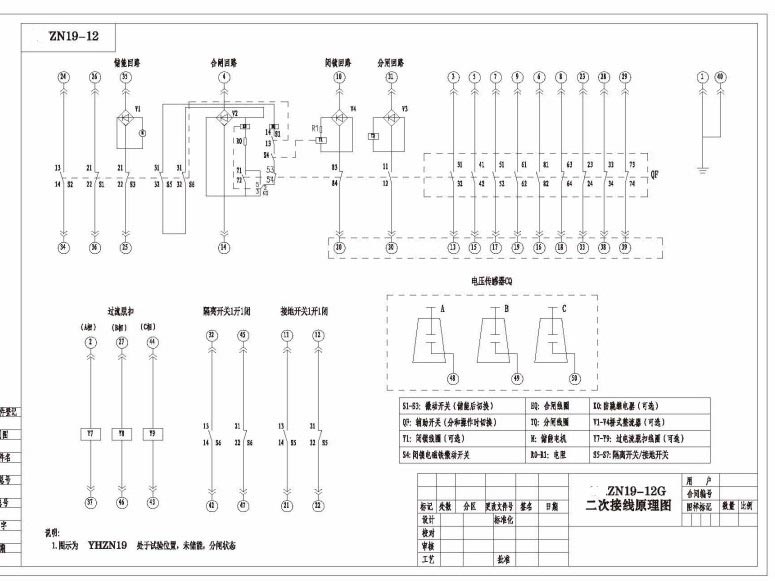

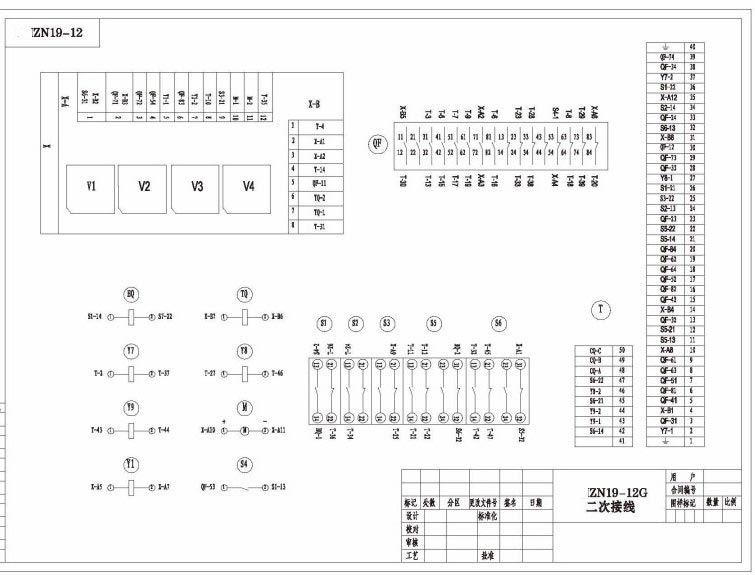

Dimensi luar dan gambarajah pendawaian

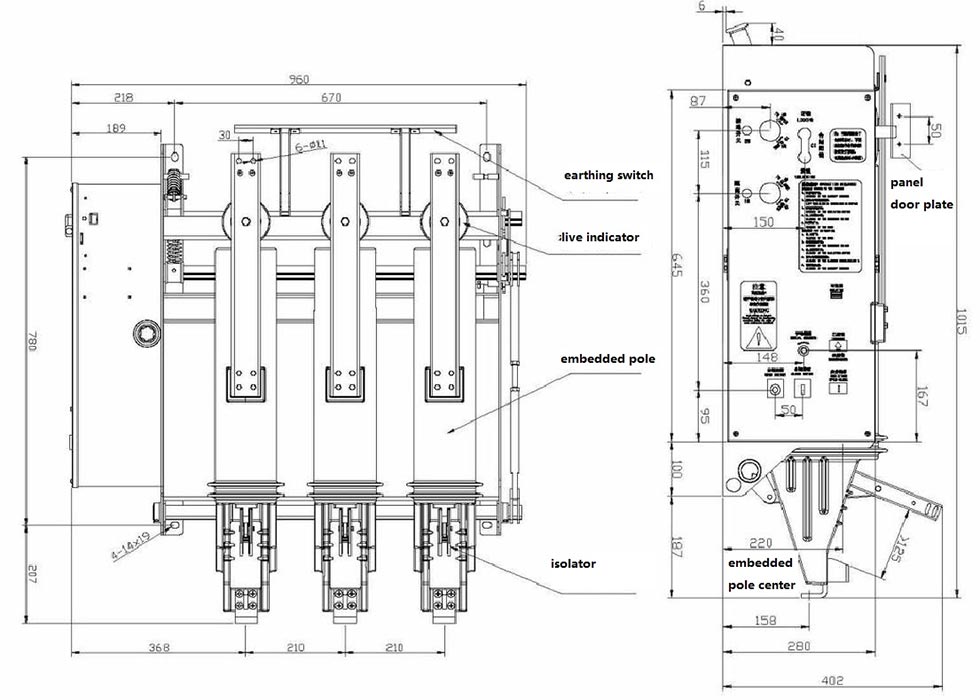

Pemasangan penyongsangan ZN19-12GD/(1250)-(31.5).

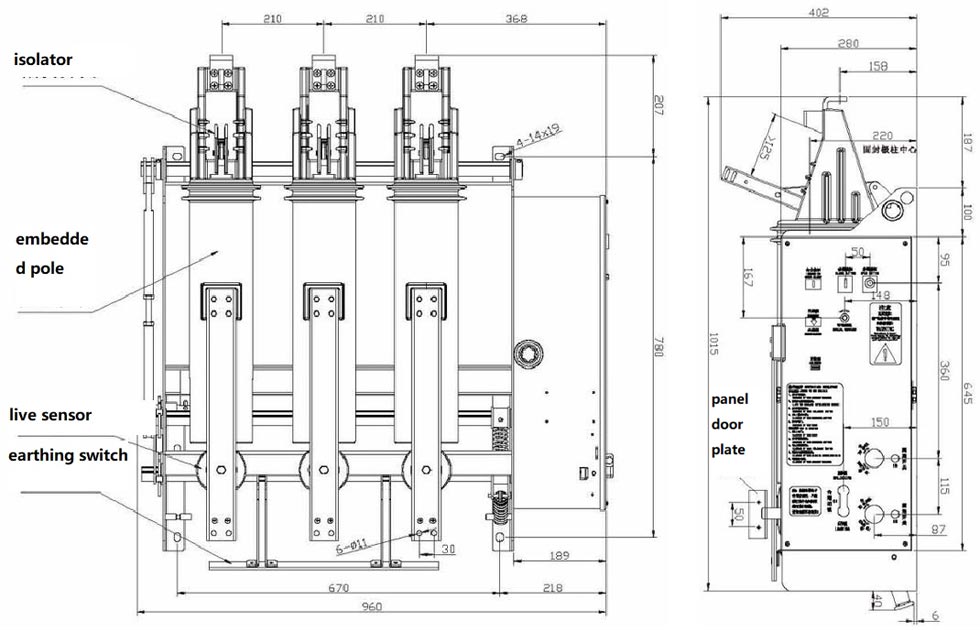

ZN19-12GD/(1250)-(31.5) pemasangan biasa

Jaminan Jenama dan Kelebihan Perkongsian

Sebagai pengilang profesional, Usune mempunyai kilang moden. Pemutus Litar Vakum Dalaman HV kami mengalami prestasi yang ketat dan ujian pecah masuk mekanikal sebelum meninggalkan kilang; pembungkusan dan pengangkutan adalah diseragamkan untuk memastikan peralatan sampai dalam keadaan baik. Sebagai pembekal domestik berkualiti tinggi di China, Usune menyediakan penyelesaian tersuai, perkhidmatan selepas jualan yang komprehensif, dan penghantaran cepat. Produk kami dieksport ke luar negara, menjadikan kami pilihan pilihan dalam industri untuk kualiti unggul kami, dan kami sentiasa menyediakan pengguna yang boleh dipercayai penyelesaian pengagihan kuasa.
