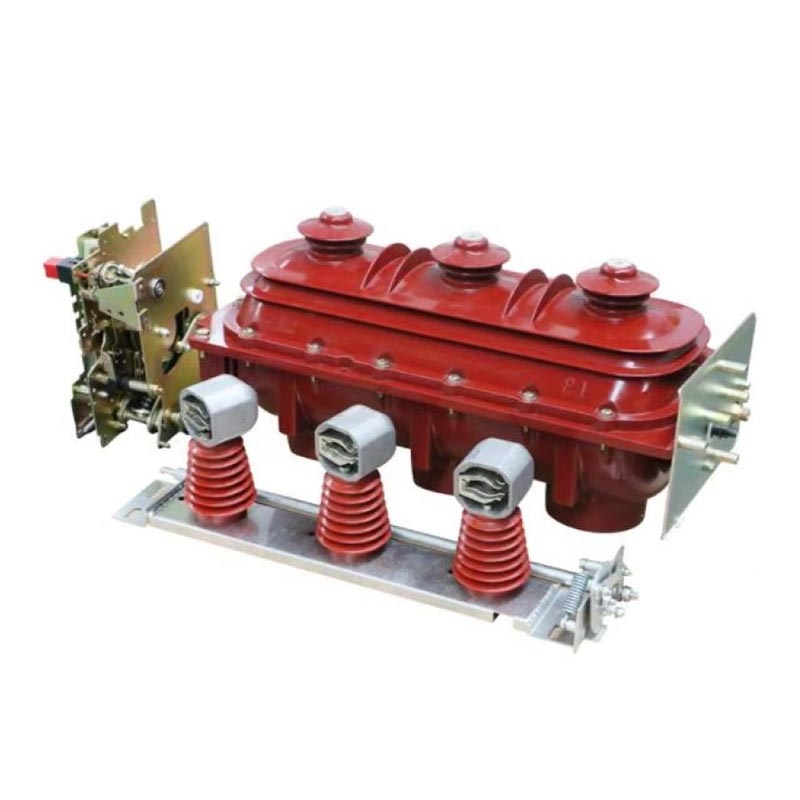

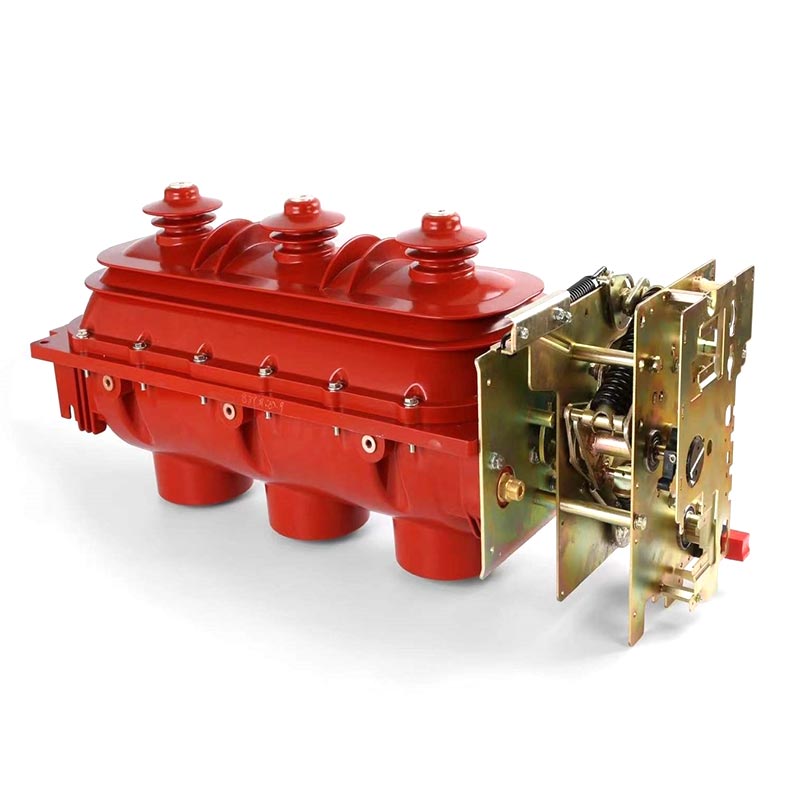

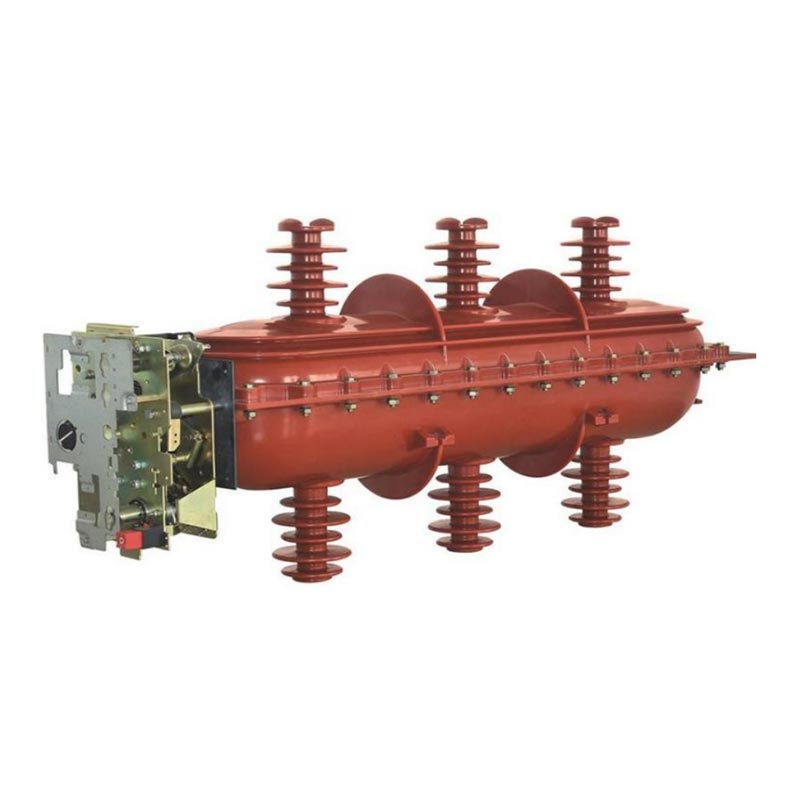

Suis Pemutus Beban Dalaman Usune FLN36-40.5 ialah komponen elektrik voltan tinggi teras yang dibangunkan secara bebas dan dikeluarkan oleh Zhejiang Usune Electric. Ia direka khusus untuk kuasa yang selamat dan cekap keperluan pengagihan bagi senario voltan berkadar 35kV dan merupakan peralatan utama dalam pengagihan kuasa moden sistem, terutamanya sesuai untuk rangkaian gelang dan sistem bekalan kuasa dwi-jejarian, memainkan peranan penting dalam memastikan penghantaran dan pengagihan kuasa yang stabil dan selamat. Produk ini boleh menghidupkan dan mematikan arus beban secara bebas dan arus beban lampau, atau ia boleh digabungkan secara bersiri dengan fius pengehad arus untuk menggantikan pemutus litar. Suis beban mengendalikan pensuisan pelbagai arus beban, manakala fius pengehad arus mengendalikan pemecahan arus beban lampau berat dan arus litar pintas, mencapai perlindungan pelbagai peringkat untuk sistem kuasa. Ianya struktur padat, pemasangan mudah dan operasi tanpa penyelenggaraan menjadikannya produk yang ideal untuk grid kuasa bandar peningkatan dan pengoptimuman pengagihan kuasa industri.
Suis Pemutus Beban Dalaman menggunakan struktur sesentuh bergerak dua-pecah, tiga kedudukan, berputar, dilengkapi dengan ruang pemadam arka tiga kedudukan (buka-tutup-tanah), memastikan pensuisan lancar di bawah operasi yang berbeza keadaan dan meningkatkan kestabilan sistem. Reka bentuk pemasangan tiga fasa keseluruhan menawarkan penyegerakan yang baik, komponen yang lebih sedikit, dan pentauliahan dan pemasangan yang mudah, mengurangkan kesukaran pembinaan di tapak dan penyelenggaraan.
Suis menggunakan cangkerang tuang resin epoksi atas dan bawah untuk pemasangan tertutup. Litar utama dan pembumian sistem litar semuanya ditempatkan di dalam cangkerang, dengan berkesan mengasingkan persekitaran luaran dan mencegah habuk dan kakisan lembapan. Kekuatan penebat yang tinggi bagi titik putus dan jarak rayapan yang besar, bersama-sama dengan perisai penyamaan voltan pada terminal keluar, meningkatkan lagi kebolehpercayaan penebat dan memenuhi keperluan ketat sistem pengagihan kuasa voltan tinggi.
Prestasi keselamatan yang sangat baik. Sekiranya berlaku kerosakan lengkok dalaman, struktur belakang selongsong luar yang lemah akan pecah, dan injap pelega tekanan di bahagian atas kabinet akan terbuka, mengeluarkan aliran udara tekanan berlebihan di luar kabinet, mencegah kerosakan peralatan dan bahaya keselamatan diri. Dilengkapi dengan interlock lima kalis berfungsi, ia secara asasnya menghapuskan salah operasi, memastikan keselamatan pengendali dan peralatan.
Suis Pemutus Beban Dalaman menyokong kedua-dua mod operasi manual dan elektrik, menyesuaikan secara fleksibel ke tapak keperluan, menawarkan kemudahan dan kebolehpercayaan. Ia menggunakan reka bentuk bebas penyelenggaraan, dengan elektrik yang panjang dan jangka hayat mekanikal, mengurangkan kos penyelenggaraan kemudian. Alat suis dibina sepenuhnya daripada aluminium-zink plat, menawarkan rintangan kakisan dan kekuatan mekanikal yang tinggi, sesuai untuk pelbagai keadaan kerja dalaman.
1. Keselamatan Penebat Tinggi: Menggunakan reka bentuk penebat voltan tinggi primer dengan margin tinggi dan IP33 penarafan perlindungan, ia meningkatkan tahap keselamatan penebat petak operasi hadapan, dengan berkesan melindungi keselamatan peribadi pengendali.
2. Kebolehgunaan Luas: Sesuai untuk senario padat, kecil dan kerap dikendalikan, digunakan secara meluas di bandar grid kuasa, pengagihan kuasa perindustrian dan komersial, dan sambungan grid tenaga baharu, memenuhi pelbagai keperluan dalam senario yang berbeza.
3. Reka Bentuk Bersepadu: Reka bentuk suis gabungan padat, menyepadukan suis pengasingan dan fungsi pembumian, mengurangkan pendudukan ruang peralatan dan memudahkan penyepaduan sistem pengagihan kuasa.
4. Kebolehpercayaan Tinggi: Menggunakan suis beban SF6 yang boleh dipercayai tinggi. Tekanan gas SF6 adalah rendah, operasi boleh dipercayai, dan hayat pengekalan gas boleh mencecah 20 tahun, menghapuskan keperluan untuk menambah gas yang kerap dan memastikan operasi stabil jangka panjang.
| Tidak. | item | Unit | Parameter |
| 1 | Voltan Ternilai | kV | 40.5 |
| 2 | Nilai Semasa | A | 630 |
| 3 | Kekerapan Dinilai | Hz | 50/60 |
| 4 | Kekerapan Kuasa Menahan Voltan | kV | 95/110 |
| 5 | Impuls Kilat Menahan Voltan | kV | 185/215 |
| 6 | Dinilai Arus Pecah Masa Pendek (Puncak) | kA | 50 |
| 7 | Dinilai Arus Pecah Gelung Tertutup | A | 630 |
| 8 | Nilai Arus Pecah Beban Aktif | A | 630 |
| 9 | Nilai Pemindahan Semasa | A | 1000 |
| 10 | Litar pintas Dinilai Menahan Arus | kA | 20 |
| 11 | Rintangan Litar Utama | μΩ | 85 |
| 12 | Ketahanan Mekanikal | Masa | 2000 |
| 13 | Kadar Kebocoran Gas Tahunan | % | ≤0.1 |
Suis pemutus beban dalaman ini menggunakan gas SF6 sebagai medium pemadam arka, yang mempunyai pemadam arka yang sangat baik dan prestasi penebat. Apabila suis memutuskan arus, arka dijana serta-merta selepas pemisahan sesentuh bergerak dan pegun. Didorong oleh medan magnet magnet kekal, arka bergerak dengan pantas dan memanjang, sambil terus terion dan disejukkan oleh gas SF6, akhirnya padam apabila arus melintasi sifar, mencapai gangguan arus yang selamat dan pantas.
Jarak titik putus dua kali memberikan tahap pengasingan dan penebat pecah yang tinggi. Menggunakan magnet kekal prinsip arka berputar, ia mempunyai penggunaan tenaga operasi yang rendah, keupayaan pemadam arka yang kuat, dan haus sentuhan yang minimum, memanjangkan hayat elektrik suis dengan berkesan.
Untuk memastikan operasi produk yang stabil, syarat berikut mesti dipenuhi untuk pemasangan dan penggunaan:
1. Ketinggian: Tidak melebihi 1000 meter (keperluan khas mesti dinyatakan semasa membuat pesanan);
2. Suhu Ambien: -25℃～+40℃;
3. Kelembapan Relatif: Purata harian ≤95%, purata bulanan ≤90%;
4. Intensiti Seismik: Tidak melebihi Kelas B;
5. Udara persekitaran bebas daripada pencemaran teruk seperti habuk, asap, bahan kimia yang menghakis, gas mudah terbakar, petrol, dan
semburan garam.
Sebagai pengilang profesional peralatan elektrik voltan tinggi di China, Yu Shun Electric menyediakan FLN36-40.5 Suis Pemutus Beban Dalaman untuk projek naik taraf grid kuasa bandar berskala besar di China Timur. Projek yang terlibat Talian pengedaran 35kV di lapan kawasan bandar, meliputi kawasan perumahan, pusat komersial, dan taman perindustrian, dengan keperluan yang sangat tinggi untuk kestabilan dan keselamatan bekalan kuasa.
Sebelum naik taraf, suis sedia ada mengalami penebat yang lemah, penyelenggaraan yang kerap, dan keselamatan yang rendah, gagal memenuhi keperluan pembangunan grid kuasa bandar. Selepas memilih produk ini, projek itu tercapai tiga penambahbaikan utama: Pertama, reka bentuk saling kunci lima kalis dan pemadam arka mengurangkan salah operasi dan kerosakan arka, meningkatkan keselamatan sistem; kedua, reka bentuk bebas penyelenggaraan mengurangkan masa penyelenggaraan bulanan sebanyak 80%, mengurangkan kos operasi dan penyelenggaraan; dan ketiga, struktur padat menyesuaikan diri dengan ruang pemasangan dalaman pencawang bandar, memudahkan integrasi sistem pengagihan kuasa. Produk telah mengalami kegagalan sifar dalam lebih dua tahun beroperasi, memastikan bekalan kuasa yang stabil untuk lebih 500,000 penduduk dan lebih 300 perniagaan, memperoleh pengiktirafan tinggi daripada pemilik projek dan jabatan bekalan kuasa tempatan. Usune Electric, sebagai pembekal, menyediakan perkhidmatan selepas jualan yang komprehensif termasuk bimbingan pemasangan di tapak dan latihan teknikal.
A1: Produk ini menggunakan reka bentuk bebas penyelenggaraan dengan jangka hayat elektrik dan mekanikal yang panjang. Gas SF6 hayat pengekalan boleh mencapai 20 tahun. Di bawah keadaan penggunaan biasa, tiada penyelenggaraan tetap diperlukan; berkala sahaja pemeriksaan selongsong peralatan, mekanisme operasi, dan tekanan gas (jika perlu) diperlukan. Semua produk Usune menjalani ujian kualiti yang ketat sebelum meninggalkan kilang untuk memastikan jangka hayat dan kebolehpercayaan produk.
A2: Perbezaan teras ialah suis pemutus beban digunakan terutamanya untuk menghidupkan dan mematikan arus beban dan beban lampau. arus, manakala pemutus litar tradisional juga boleh mengganggu arus litar pintas. Produk ini, digabungkan dengan fius pengehad arus secara bersiri, boleh menggantikan pemutus litar: suis pemutus beban bertanggungjawab untuk menghidupkan dan mematikan pelbagai arus beban, manakala fius pengehad arus mengendalikan beban lampau yang berat dan gangguan arus litar pintas. Ia sesuai untuk rangkaian gelang 35kV dan sistem bekalan kuasa dwi-radial (seperti sebagai cawangan grid kuasa bandar, bilik pengedaran perindustrian dan komersial, dsb.), mengurangkan kos peralatan manakala memastikan keselamatan sistem. Sebagai pengilang profesional di China, Yushun Electric boleh menyediakan teknikal profesional bimbingan untuk membantu pelanggan dalam memilih penyelesaian yang sesuai.
