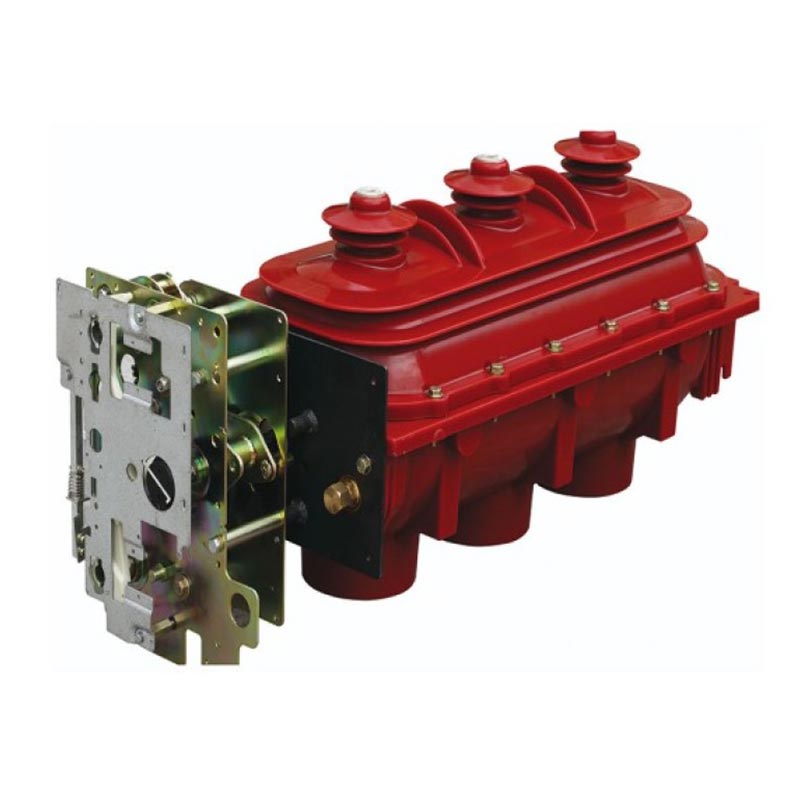

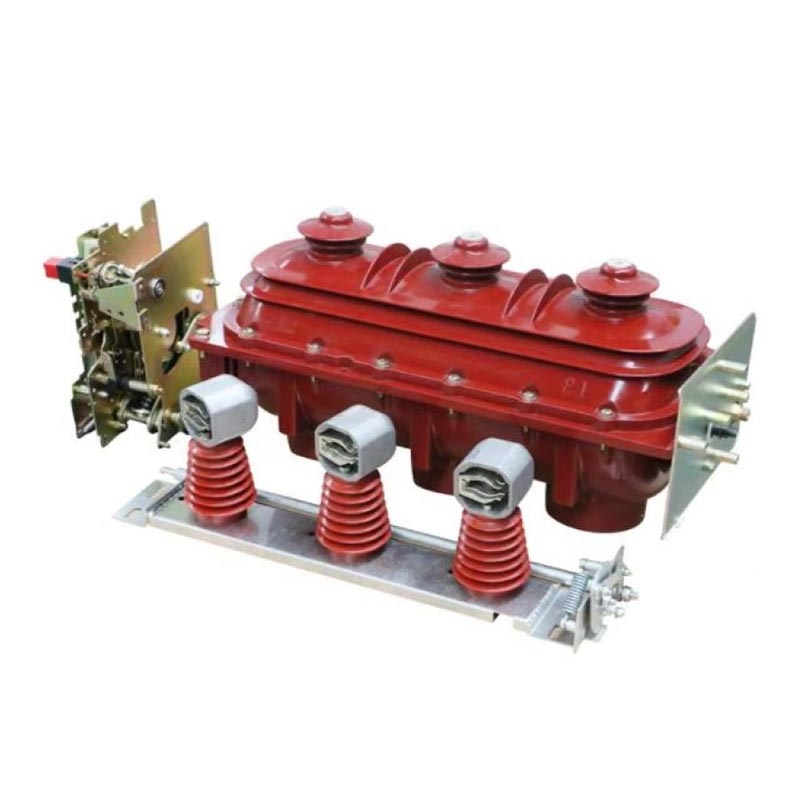

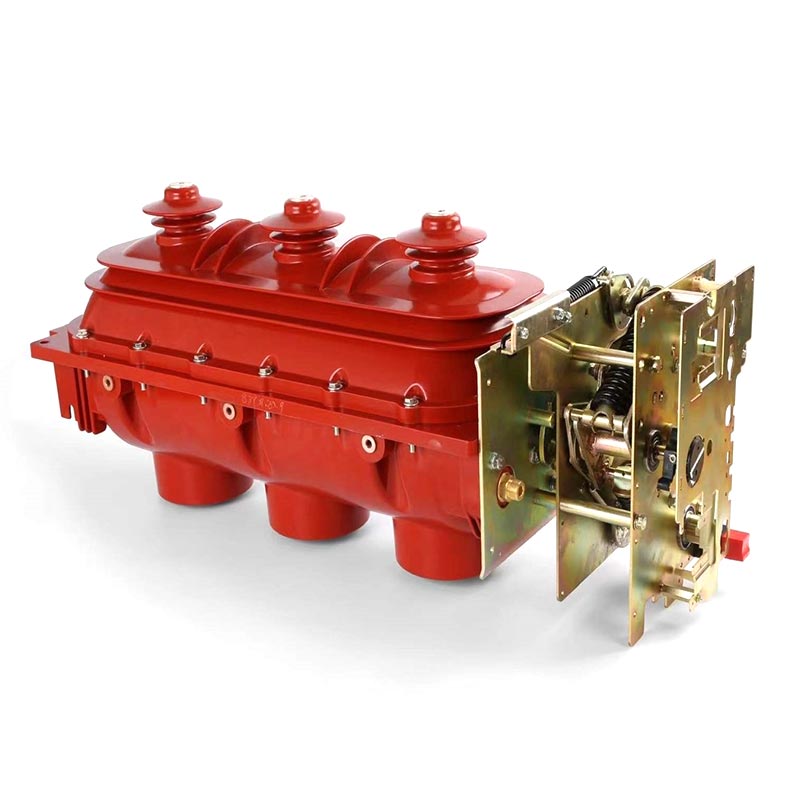

Suis Pemutus Beban Usune RMU terutamanya merangkumi tiga jenis produk yang dibangunkan secara bebas: AC dalaman suis beban SF6 voltan tinggi, peralatan gabungan suis-fius beban, dan suis beban dipasang pada kepala kabel, meliputi model FLN36-12D (suis beban) dan FLRN36-12D (alat gabungan suis-fius beban). Produk-produk ini boleh memenuhi keperluan senario pengagihan kuasa yang pelbagai, dan amat sesuai untuk kompleks keperluan operasi sistem kuasa China. Sebagai produk teras Zhejiang Usune Electric Co., Ltd., ini suis dikeluarkan di kilang moden syarikat, menjalani ujian kualiti yang ketat sepanjang proses untuk memastikan prestasi yang stabil dan boleh dipercayai.
1. Usune telah terlibat secara mendalam dalam R&D dan pengeluaran peralatan elektrik voltan tinggi selama bertahun-tahun, mengumpul pengalaman yang kaya dalam aplikasi lapangan. Suis pemutus beban RMU telah digunakan secara meluas dalam beribu-ribu projek di peringkat domestik dan antarabangsa, mengesahkan kebolehsuaian dan kebolehpercayaannya dalam pelbagai persekitaran.
2. Suis Pemutus Beban RMU dibangunkan secara bebas oleh pasukan R&D profesional Usune, menyerap teknologi asing dan mengoptimumkan reka bentuknya agar sesuai dengan ciri sebenar sistem kuasa China. Ianya prinsip pemadaman arka, reka bentuk struktur, dan mekanisme operasi semuanya mencerminkan kepakaran profesional yang mendalam dalam bidang suis voltan tinggi.
3. Produk telah lulus set penuh ujian jenis, dan prestasinya mematuhi sepenuhnya GB 3804, GB 16926, IEC 60265, dan piawaian IEC 60420, menunjukkan kuasa teknikal dan pematuhannya.
4. Menggunakan struktur pengedap dinamik dan statik khas, ia mempunyai prestasi pengedap yang sangat baik dan dilengkapi dengan tolok tekanan visual untuk pemantauan masa nyata. Jalinan mekanikal yang boleh dipercayai memastikan keselamatan operasi. Sebagai pengilang profesional, Usune menyediakan perkhidmatan selepas jualan yang komprehensif, meningkatkan lagi kepercayaan pelanggan.
1. Suis beban dan peralatan elektrik gabungan terdiri daripada perumah bertebat bersatu, badan suis, spring mekanisme pengendalian, pemegang fius, dan sistem tersandung fius. Suis beban yang dipasang pada kepala kabel dilengkapi dengan a perumahan bertebat khusus dan mekanisme operasi spring universal.
2. Perumah atas dan bawah dibuang dengan resin epoksi untuk membentuk rongga dalam yang tertutup dan dipenuhi gas. Putaran daripada sesentuh bergerak biasa mencapai tiga kedudukan: "menutup," "membuka" dan "mengasaskan," memastikan fleksibel dan pensuisan yang boleh dipercayai.
3. Bahagian hadapan kotak mekanisme dilengkapi dengan tolok tekanan SF6 dan penunjuk kedudukan. jawatan penunjuk dipautkan terus ke aci pemacu sentuhan bergerak, memastikan petunjuk yang tepat dan boleh dipercayai.
4. Pelabuhan pelepasan tekanan terletak di bahagian belakang perumah. Sekiranya berlaku tekanan berlebihan dalaman akibat kerosakan, gas dilepaskan ke belakang, menghalang lonjakan ke hadapan dan memastikan keselamatan kakitangan.
5. Saling kunci mekanikal yang boleh dipercayai disediakan di antara suis beban dan suis pembumian, dan di antara suis suis pembumian dan pintu hadapan (padanan panel) untuk mengelakkan risiko salah operasi.
6. Suis beban yang dipasang pada terminal kabel dilengkapi dengan penyambung kabel hadapan anti-sentuh, menyokong voltan tinggi sambungan kabel pada kedua-dua hujung masuk dan keluar, dan direka khusus untuk cawangan/simpang kabel kotak.
Suis Pemutus Beban RMU menggunakan gas SF6 sebagai medium pemadam arka, mempamerkan pemadaman arka yang sangat baik prestasi. Apabila suis memutuskan arus, sesentuh bergerak dan pegun berpisah, menghasilkan arka. Didorong oleh medan magnet kekal, arka berputar dengan pantas di sekeliling sesentuh, mencapai penyahionan pantas dan penyejukan, pemadaman pada titik lintasan sifar semasa; selepas pecah, jurang pecah dua kali dengan tahap tinggi penebat pengasingan terbentuk, menghasilkan kapasiti pecah yang kuat, haus sentuhan minimum, dan elektrik yang panjang kehidupan.
Digunakan untuk operasi menukar, menutup, membuka dan membumikan suis beban. Kawalan lubang operasi atas suis pembumian, dan lubang operasi yang lebih rendah mengawal suis beban; selepas ditutup, musim bunga perjalanan menyimpan tenaga secara serentak, dan perjalanan hanya boleh dilepaskan melalui butang manual atau isyarat fius.
Berdasarkan mekanisme manual, reka bentuk ini menambah peranti storan tenaga motor dan gegelung trip. Manual dan elektrik operasi adalah bebas dan tidak mengganggu antara satu sama lain. Ia menyokong alat kawalan jauh, dan operasi voltan termasuk AC220V, DC220V, DC110V dan DC48V.
- Suhu persekitaran: −25 °C ~ +40 °C
- Ketinggian: Tidak melebihi 2000m
- Kelembapan: Kelembapan relatif purata harian ≤95%; purata kelembapan relatif bulanan ≤90%; wap air purata harian
tekanan ≤2.2kPa; tekanan wap air purata bulanan ≤1.8kPa
- Udara persekitaran bebas daripada habuk, asap, gas menghakis/mudah terbakar, wap dan pencemaran semburan garam yang ketara
- Getaran luaran dan gangguan seismik boleh diabaikan
- Amplitud gangguan elektromagnet teraruh litar sekunder ≤1.6kV
Menurut GB/T 11022-1999 "Keperluan Teknikal Biasa untuk Piawaian Alat Suis Voltan Tinggi dan Alat Kawalan", suis harus beroperasi dalam keadaan biasa; jika keadaan operasi sebenar menyimpang daripada julat normal (seperti ketinggian melebihi 2000m, suhu berlebihan, kelembapan tinggi dan pemeluwapan mudah, dll.), keperluan pengguna untuk mencapai persetujuan dengan pengilang.
| Tidak. | item | Unit | Data | |
| FLN36-12D | FLN36-12D | |||
| 1 | Voltan Ternilai | kV | 12 | 12 |
| 2 | Kekerapan Dinilai | Hz | 50 | 50 |
| 3 | Nilai Semasa | A | 630 | 125 |
| 4 | Dinilai Masa Singkat Menahan Arus Suis Beban / Dinilai Tempoh Litar pintas | kA/s | 20/3 | - |
| 5 | Dinilai Masa Pendek Menahan Arus Suis Pembumian / Tempoh Litar pintas Dinilai | kA/s | 20/2 | - |
| 6 | Arus insnasi | kAs | 30 | - |
| A | 630 | - | ||
| A | 630 | - | ||
| A | 31.5 | - | ||
| A | 10 | - | ||
| kVA | 1250 | 1250 | ||
| A | - | 1700 | ||
| Bakal Arus Pemutus Litar pintas | kA | - | 50 | |
| 7 | Tahap Penebat Berkadar | kV | 42/48 | 42/48 |
| kV | 75/48 | 75/85 | ||
| 8 | Hayat Mekanikal Litar Utama dan Litar Pembumian | Masa | 3000/2000 | 2000/2000 |
| 9 | Tekanan Gas SF6 Dinilai (Tekanan Tolok pada 20 ℃) | MPa | 0.04-0.05 | 0.04-0.05 |
| Model | Voltan Terkadar (kV) | Arus Berkadar Fius (A) | Pautan Fius Kadar Arus (A) | Arus Pecah Nilaian (kA) |
| XRNT | 12 | 40 | 6.3, 10, 16, 20, 25, 31.5, 40 | 50 |
| XRNT | 12 | 100 | 50, 63, 71, 80, 100 | 50 |
| XRNT | 12 | 125 | 125 | 50 |
Kes 1: Projek Pengagihan Tenaga dalam Komuniti Kediaman di Hangzhou, China Sebuah komuniti kediaman yang besar di Hangzhou, dengan keperluan tinggi untuk kestabilan dan keselamatan bekalan kuasa, memilih pemecah beban Usune FLRN36-12D perkakas gabungan suis fius sebagai peralatan pengagihan kuasa terasnya selepas perbandingan. Dipasang dalam pencawang komuniti, ia bertanggungjawab untuk menukar dan melindungi talian elektrik untuk 8 kediaman bangunan (1200 isi rumah). Sejak pentauliahannya pada 2024, peralatan tersebut telah beroperasi secara stabil selama lebih 12 bulan tanpa sebarang tersandung atau terputus bekalan elektrik. Reka bentuk saling mengunci yang boleh dipercayai dan prestasi pemadam arka SF6 berkesan mencegah gangguan bekalan elektrik yang disebabkan oleh arus kerosakan, memastikan kehidupan normal penduduk. Sebagai pembekal untuk projek ini, Usune menyediakan panduan pemasangan di tapak dan perkhidmatan penyelenggaraan tetap, mendapat pujian yang tinggi daripada pengurusan harta masyarakat dan penduduk.
A1: Produk telah lulus set penuh ujian jenis, dan prestasinya mematuhi sepenuhnya GB 3804 "3kV～63kV AC Suis Pemutus Beban Voltan Tinggi", GB 16926 "Perkakas Gabungan Suis Pemutus Beban Voltan Tinggi-Fius", dan IEC 60265 dan piawaian IEC 60420. Tambahan pula, produk ini dibangunkan secara bebas oleh Usune, dengan kawalan kualiti yang ketat sepanjang keseluruhan proses daripada perolehan bahan mentah kepada pengeluaran dan pengujian kilang. Dinamiknya yang unik dan struktur pengedap statik, pemantauan tekanan masa nyata, dan interlock mekanikal yang boleh dipercayai semuanya memastikan jangka panjang operasi yang stabil.
A2: Produk direka bentuk agar serasi dengan keadaan operasi biasa (ketinggian ≤ 2000m, suhu −25 °C ~ +40 °C, dsb.). Jika keadaan operasi sebenar menyimpang daripada julat normal (cth., ketinggian melebihi 2000m, suhu yang berlebihan, kelembapan yang tinggi dan pemeluwapan), pengguna perlu berunding dengan pengeluar (Zhejiang Usune Electric Co., Ltd.) terlebih dahulu. Pasukan R&D profesional Usune boleh menyediakan penyelesaian tersuai berdasarkan khusus persekitaran untuk memastikan operasi produk yang stabil.
