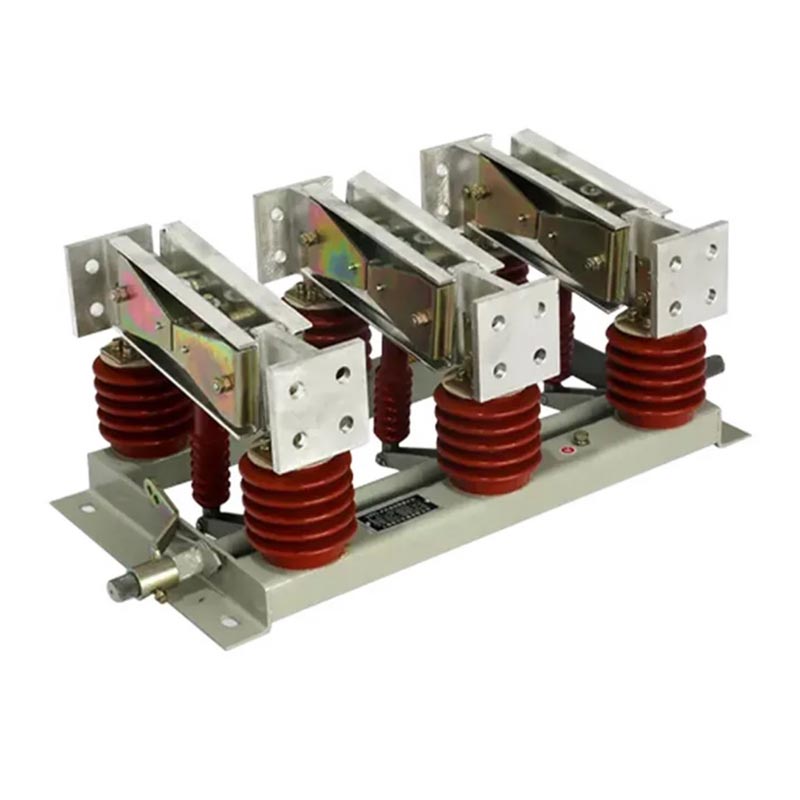

Suis Pengasingan Jenis Dalaman

Suis Pengasingan Jenis Dalaman siri GN ialah peranti pensuisan tanpa beban yang direka khusus untuk dalaman sistem voltan tinggi. Ia mencapai pemutusan kuasa fizikal dengan menyediakan jurang pengasingan yang boleh dilihat, menjadikannya satu peranti penting untuk penyelenggaraan selamat peralatan dan sistem elektrik.

Ciri-ciri Struktur

1. Reka Bentuk Modular: Terdiri daripada tiga unit tiang tunggal bebas, yang boleh digabungkan secara fleksibel menjadi tiga tiang struktur bersepadu, boleh disesuaikan dengan pelbagai senario pemasangan.

2. Sistem kekonduksian arus tinggi: Menggunakan sesentuh aloi kuprum berkekuatan tinggi, menawarkan kekonduksian yang sangat baik dan kestabilan terma, mampu menahan operasi jangka panjang dengan arus sehingga 10,000A.

3. Prestasi penebat yang boleh dipercayai: Dilengkapi dengan penebat anti-pencemaran berkualiti tinggi, sesuai untuk Kelas III dan persekitaran pencemaran IV.

4. Suis pembumian pilihan: Sesetengah model menyepadukan suis pembumian, mencapai pembumian yang selamat bagi pengasingan litar dan meningkatkan keselamatan operasi.

Penerangan Model

Piawaian Terpakai

Sebagai pembekal profesional peralatan elektrik voltan tinggi, Usune mematuhi sepenuhnya negara dan industri piawaian untuk memastikan kualiti dan keselamatan produk:

- GB 1985-2014 "Suis pemutus sambungan AC voltan tinggi dan suis pembumian"
- GB/T 11022-2011 "Keperluan teknikal biasa untuk alat suis voltan tinggi dan piawaian alat kawalan"
- DL/T 486-2010 "Syarat pesanan teknikal untuk suis pemutus sambungan AC voltan tinggi dan suis pembumian"
- DL/T 593-2006 "Keperluan teknikal untuk suis voltan tinggi dan alat kawalan"

Parameter Teknikal

1. Spesifikasi Voltan dan Arus

- Penilaian Voltan: 12kV, 20kV, 35kV
- Nilai Arus: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A
- Dinilai Masa Singkat Menahan Arus: Maksimum 80kA

2. Kategori Produk

- Mengikut Fungsi: Tidak Dibumikan, Dibumikan Tunggal, Jenis Melalui Dinding
- Mengikut Kaedah Operasi: Manual, Elektrik (Pilihan)

Syarat Penggunaan

Suis Pengasingan Jenis Dalaman sesuai untuk persekitaran industri yang keras dan mempunyai kebolehsuaian yang luas:

1. Suhu Ambien: -50℃ ~ +50℃
2. Ketinggian: ≤2000m (Ketinggian ≥2500m boleh disesuaikan untuk meningkatkan kebolehsuaian)
3. Tekanan Angin: ≤700Pa (bersamaan dengan kelajuan angin ≤34m/s)
4. Keamatan Seismik: ≤8
5. Ketebalan Ais: ≤20mm
6. Tahap Pencemaran: Kelas III, IV
7. Persekitaran Pemasangan: Tiada bahaya mudah terbakar atau letupan, tiada kakisan kimia, dan tiada getaran yang teruk

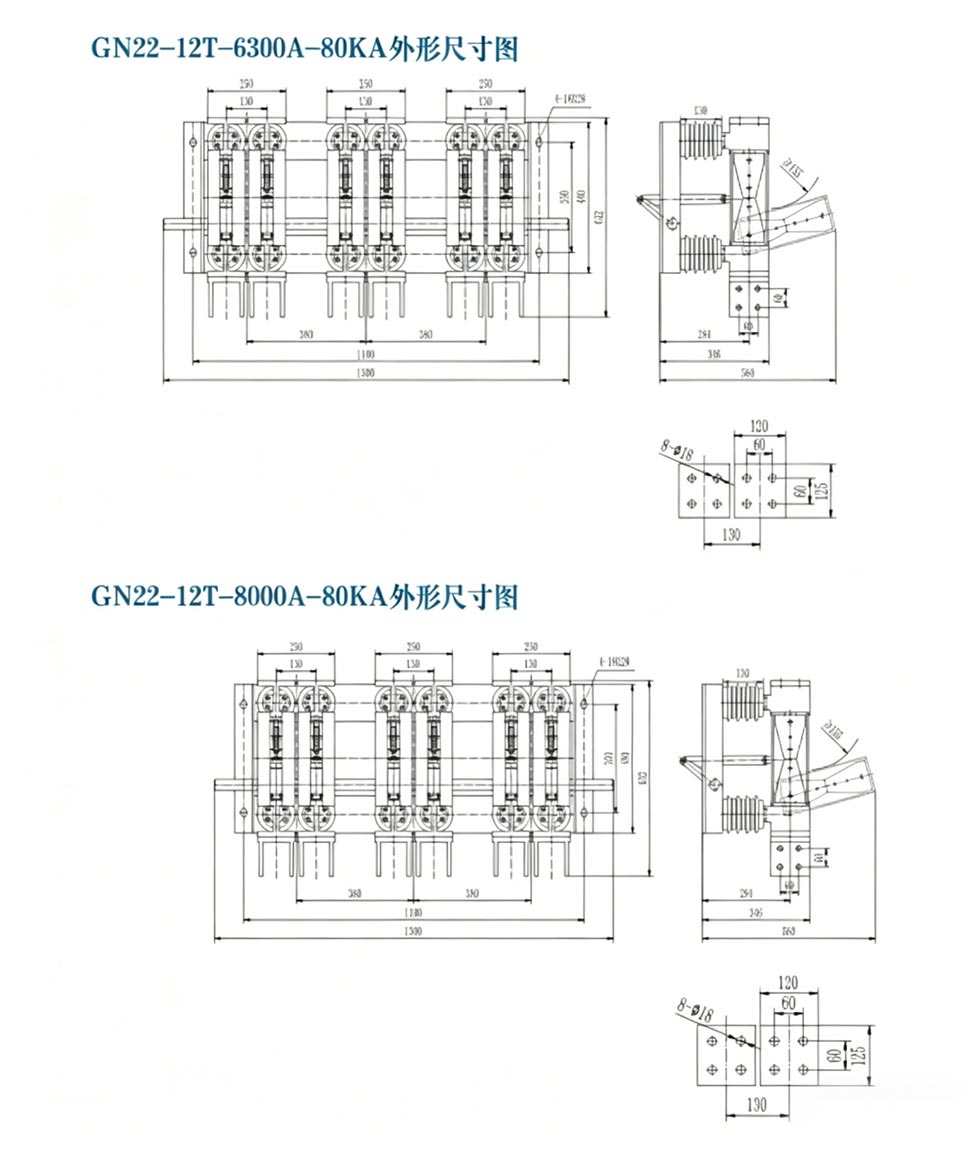

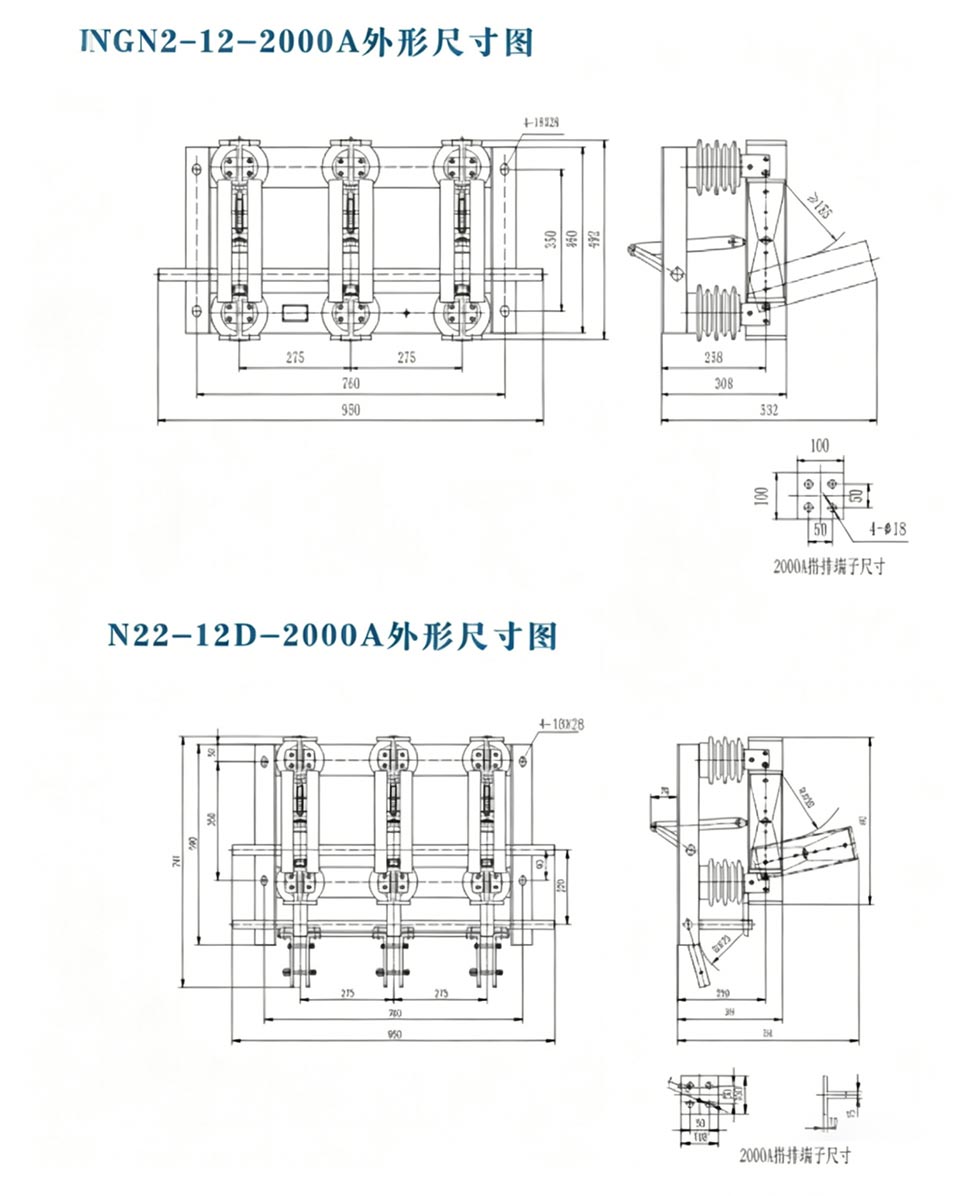

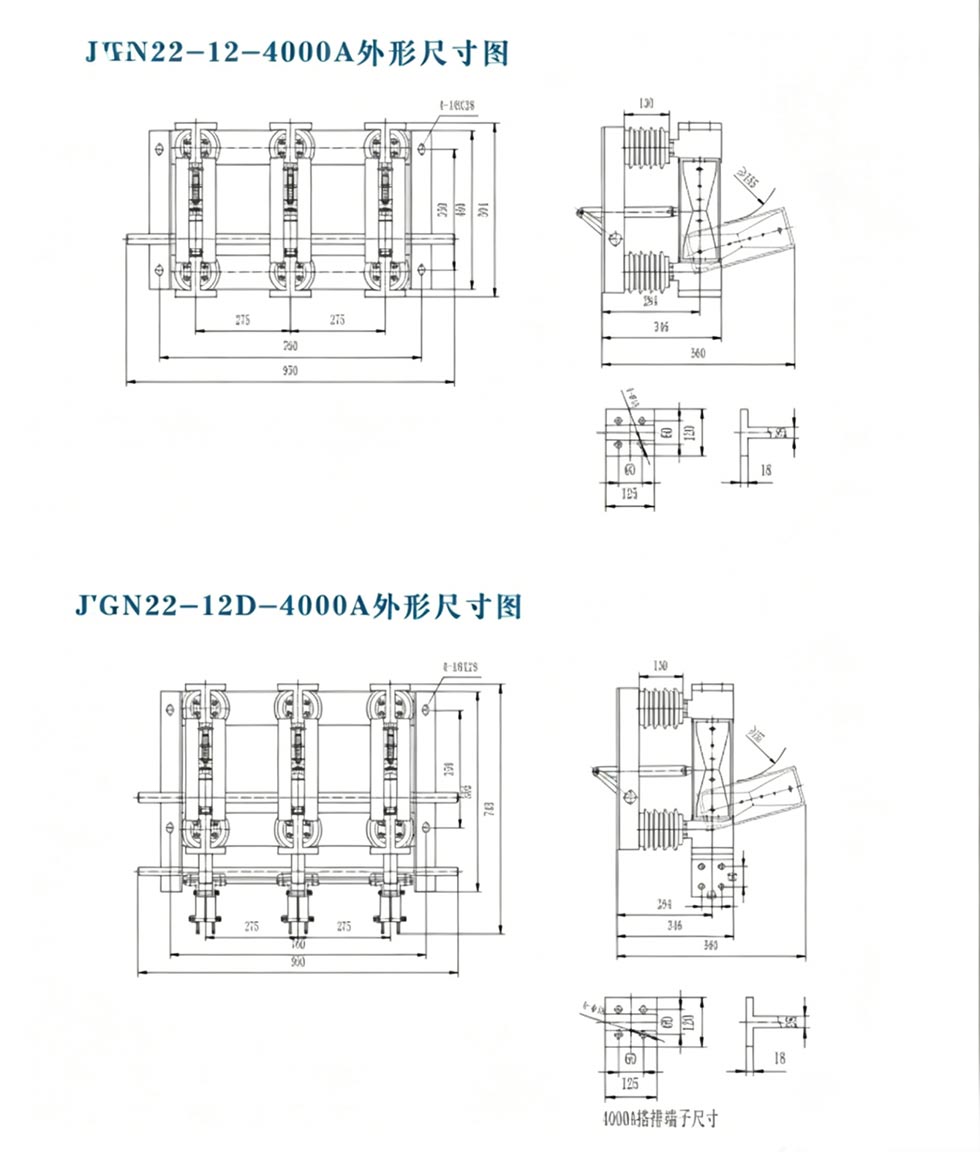

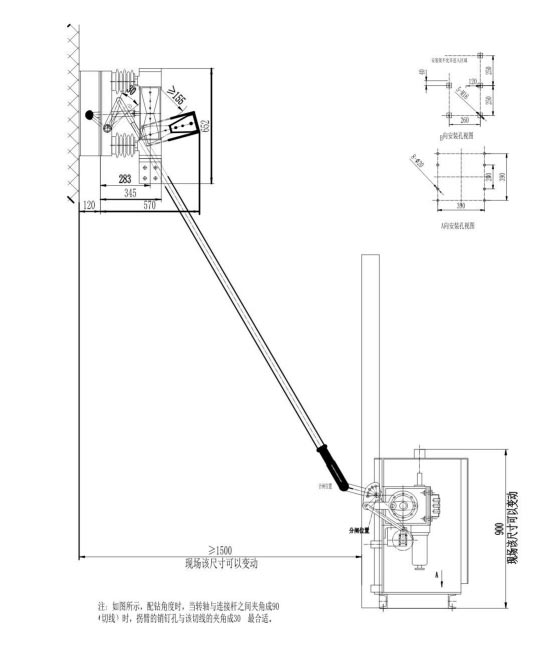

Dimensi luar

Rujukan Projek

Projek Pelancaran Roket Cas-angkasa

Laporan Ujian

Aplikasi Praktikal

Kes: Sebuah loji keluli besar di China Timur perlu melengkapkan sistem salur keluar penjana 20kV dengan pengasingan arus tinggi peralatan. Persekitaran tumbuhan adalah keras (habuk tinggi, pencemaran Kelas IV) dan mempunyai keperluan semasa yang tinggi (8000A), meletakkan keperluan ketat pada kebolehpercayaan peralatan. Akhirnya, kilang memilih Usune Suis pemutus GN□-20DW/8000-80. Sebab utamanya ialah reka bentuknya yang tahan pencemaran, kebolehsuaian kepada Kelas IV persekitaran pencemaran, arus undian 8000A yang sepadan dengan beban keluaran penjana, dan suis pembumian bersepadu memastikan keselamatan penyelenggaraan. Sejak pentauliahannya pada 2023, peralatan tersebut telah beroperasi secara stabil selama lebih dua tahun, menyediakan pengasingan yang boleh dipercayai semasa penyelenggaraan bulanan, menghapuskan risiko kejutan elektrik. The penebat tahan pencemaran tidak menunjukkan tanda penuaan atau pelepasan yang jelas, mengurangkan penyelenggaraan dengan ketara kekerapan dan kos, membuktikan bahawa suis pemisah siri Usune GN adalah pilihan ideal untuk tugas berat sistem kuasa industri.

Soalan Lazim

S1: Apakah perbezaan teras antara suis pemutus dan suis beban?

A1: Suis pemutus ialah peranti pensuisan tanpa beban tanpa keupayaan pemadam arka; ia hanya digunakan untuk asingkan litar selepas pemutus litar memutuskan beban. Suis beban boleh memutuskan sambungan beban tertentu semasa. Suis pemutus siri GN menyediakan jurang pengasingan yang boleh dilihat, memastikan keselamatan mutlak semasa penyelenggaraan.

S2: Bolehkah Suis Pengasingan Jenis Dalaman siri GN beroperasi secara normal di kawasan altitud tinggi (≥2500m)?

A2: Ya. Model standard sesuai untuk ketinggian ≤2000m. Untuk ketinggian ≥2500m, Usune boleh meningkatkan penebat dan prestasi mekanikal mengikut keperluan pengguna untuk memastikan operasi peralatan yang stabil.

S3: Apakah penyelenggaraan yang diperlukan untuk suis putus sambungan siri GN?

A3: Penyelenggaraan tetap termasuk: (1) Memeriksa penebat untuk retak dan tanda nyahcas; (2) Menguji tekanan sentuhan dan suhu (≤70 ℃ pada arus undian); (3) Mengesahkan integriti suis pembumian dan peranti saling mengunci; (4) Melincirkan mekanisme operasi secara kerap. Penyelenggaraan yang betul boleh menjamin hayat perkhidmatan selama 20-30 tahun.

Suis Pengasingan Jenis Dalaman Usune GN menggabungkan teknologi canggih, prestasi yang boleh dipercayai dan luas kebolehsuaian, menjadikannya produk pilihan untuk loji kuasa besar, kilang keluli dan sistem kuasa industri. Sebagai pengeluar terkemuka dalam industri elektrik voltan tinggi China, Zhejiang Usune Electric Co., Ltd., bergantung pada pasukan R&D profesionalnya, sistem kawalan kualiti yang ketat, dan pengalaman projek yang kaya, menyediakan pengguna dengan produk berkualiti tinggi dan penyelesaian tersuai. Sama ada untuk projek baharu atau naik taraf peralatan, ia boleh memberikan keselamatan, perlindungan pengasingan kuasa yang stabil dan cekap.
