Suis Pengasingan Udara Dalaman

Suis Pengasingan Udara Dalaman siri Usune GN ialah produk elektrik voltan tinggi teras yang dibangunkan secara bebas oleh Zhejiang Usune Electric Co., Ltd., pembekal utama peralatan elektrik voltan tinggi di China. Mengintegrasikan teknologi R&D domestik dan proses pembuatan terkini, ia direka khusus untuk arus tinggi keadaan operasi di cawangan penjana loji janakuasa besar dan kilang keluli, mengisi jurang pasaran untuk suis pemutus arus tinggi dalaman berprestasi tinggi.

Suis ini mempunyai reka bentuk struktur yang fleksibel, membolehkan ia dipasang menjadi tiga tiang tunggal bebas unit atau dikonfigurasikan sebagai peranti bersepadu tiga kutub untuk disesuaikan dengan susun atur spatial yang berbeza dan keperluan penggunaan, bergantung kepada keperluan pemasangan tapak. Fungsi terasnya adalah untuk menyediakan pengasingan kuasa yang boleh dipercayai semasa penyelenggaraan peralatan dan sistem elektrik. Dengan mencipta rehat yang jelas dalam litar, ia memastikan keselamatan kakitangan penyelenggaraan dan integriti peralatan, memenuhi keperluan teras pengasingan keselamatan voltan tinggi sistem kuasa.

Reka Bentuk Produk dan Penerangan Model

1. Kelebihan Reka Bentuk Struktur

Siri Usune GN menggunakan reka bentuk struktur yang kukuh secara saintifik, menggabungkan reka letak yang padat dan mudah operasi. Konfigurasi bersepadu tiga tiang berkesan menjimatkan ruang pemasangan, manakala bebas reka bentuk satu tiang memudahkan penyelenggaraan dan penggantian individu, meningkatkan fleksibiliti produk dan kebolehselenggaraan. Suis menggunakan bahan konduktif dan penebat berkualiti tinggi, memastikan kekonduksian yang sangat baik sambil meningkatkan prestasi penebat dan hayat perkhidmatan, memenuhi keperluan operasi stabil jangka panjang persekitaran voltan tinggi dalaman.

2. Penjelasan Kod Model

Nombor model Suis Pengasingan Udara Dalaman siri Usune GN mengikut peraturan pengekodan piawai, menjadikannya jelas dan mudah difahami, membolehkan pelanggan memilih spesifikasi yang sesuai mengikut keperluan sebenar mereka. Model biasa ialah GN□--20DW/8000--80. Makna khusus setiap kod (dari kiri ke kanan) adalah seperti berikut:

- G: Suis memutuskan sambungan (jenis produk teras, menunjukkan fungsi utama produk bagi pengasingan kuasa)
- N: Jenis dalaman (menunjukkan produk direka untuk pemasangan dalaman)
- □: Nombor siri reka bentuk (membezakan versi reka bentuk yang berbeza dalam siri yang sama)
- 20: Voltan terkadar (unit: kV, menunjukkan voltan tertinggi yang boleh ditahan oleh suis secara stabil)
- D: Suis dengan pembumian (dilengkapi dengan fungsi pembumian untuk memastikan pelepasan selamat semasa penyelenggaraan)
- W: Jenis anti-pencemaran (prestasi anti-pencemaran yang dipertingkatkan, sesuai untuk persekitaran dalaman yang keras dengan tahap pencemaran)
- 8000: Arus berkadar (unit: A, menunjukkan arus maksimum yang boleh ditahan oleh suis secara berterusan)
- 80: Arus tahan masa singkat yang dinilai (unit: kA, menunjukkan arus litar pintas maksimum yang boleh dilakukan oleh suis bertahan dalam masa yang ditetapkan)

Parameter Teknikal

Usune mematuhi prinsip ketepatan profesional; siri GN Pengasingan Udara Dalaman... Suis itu membanggakan parameter teknikal yang komprehensif untuk memenuhi pelbagai keperluan dalam pelbagai senario perindustrian. Semua parameter menjalani ujian dan pengesahan kilang yang ketat untuk memastikan pematuhan dengan piawaian dan prestasi produk yang stabil:

- Penarafan Voltan: 12kV, 20kV, 35kV (Tiga spesifikasi untuk disesuaikan dengan konfigurasi sistem kuasa voltan tinggi yang berbeza)
- Penilaian Semasa: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A (Lapan spesifikasi untuk disesuaikan dengan arus tinggi keadaan pada output penjana)
- Jenis Produk: Tidak dibumikan, Dibumikan tunggal, Jenis dinding melalui (Tiga jenis untuk disesuaikan dengan pemasangan yang berbeza persekitaran dan keperluan fungsi)

Syarat Penggunaan

1. Suhu Ambien: -50℃～+50℃ (Operasi yang stabil dalam persekitaran suhu yang melampau)
2. Ketinggian: ≤2000m (Kebolehsuaian boleh dipertingkatkan atas permintaan untuk ketinggian ≥2500m)
3. Tekanan Angin: ≤700Pa (bersamaan dengan kelajuan angin ≤34m/s, sesuai untuk persekitaran dalaman yang mempunyai pengudaraan yang baik)
4. Intensiti Seismik: ≤8 (menahan impak gempa bumi sederhana, memastikan operasi yang stabil dalam terdedah kepada gempa bumi kawasan)
5. Ketebalan Ais: ≤20mm (sesuai untuk persekitaran dalaman yang sejuk di mana aising boleh dilakukan)
6. Ijazah Pencemaran: Kelas III, IV (reka bentuk kalis pencemaran, sesuai untuk persekitaran dalaman dengan habuk tinggi atau pencemaran kimia)
7. Lokasi Pemasangan: Bebas daripada bahaya mudah terbakar dan meletup, kakisan kimia dan getaran teruk (syarat penggunaan khas boleh ditentukan melalui rundingan antara pengguna dan pengilang)

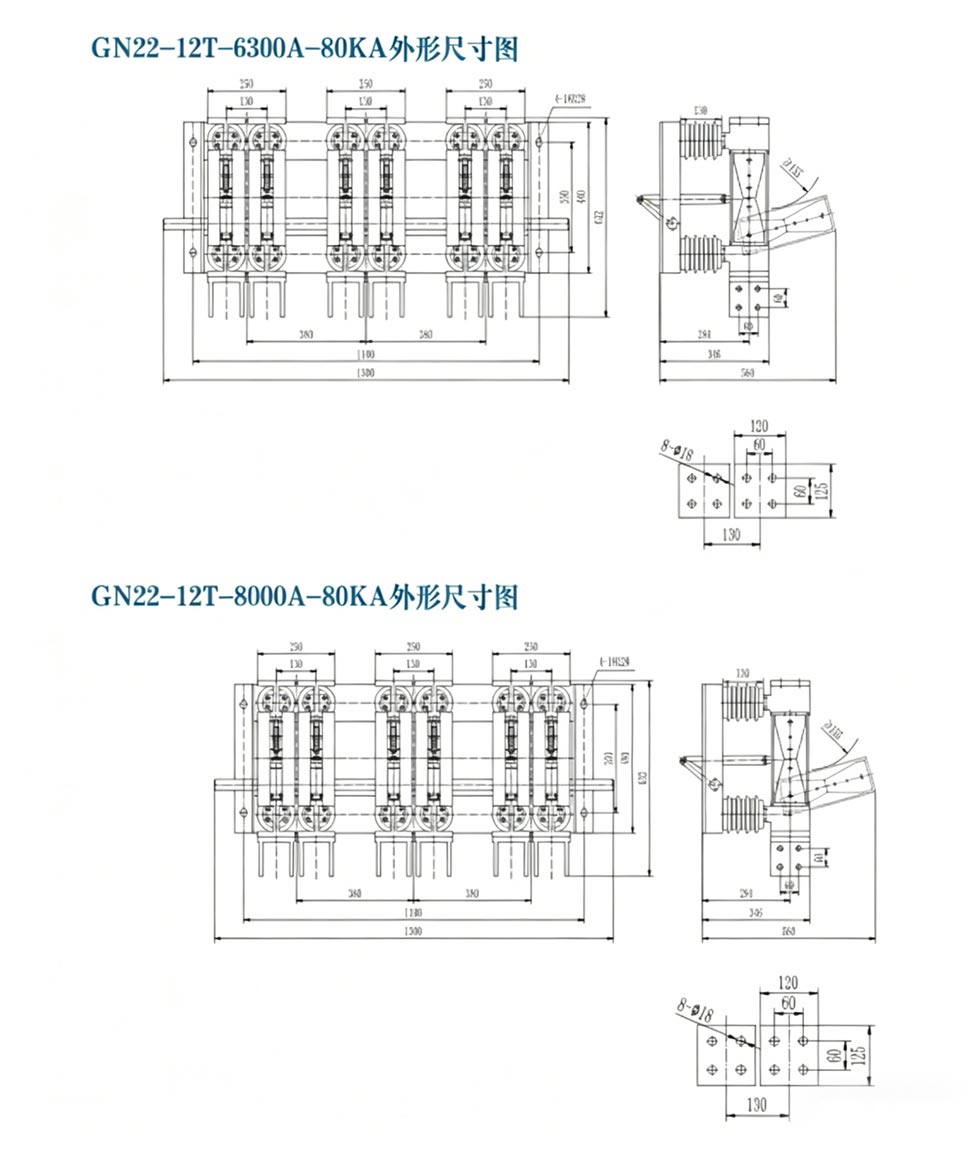

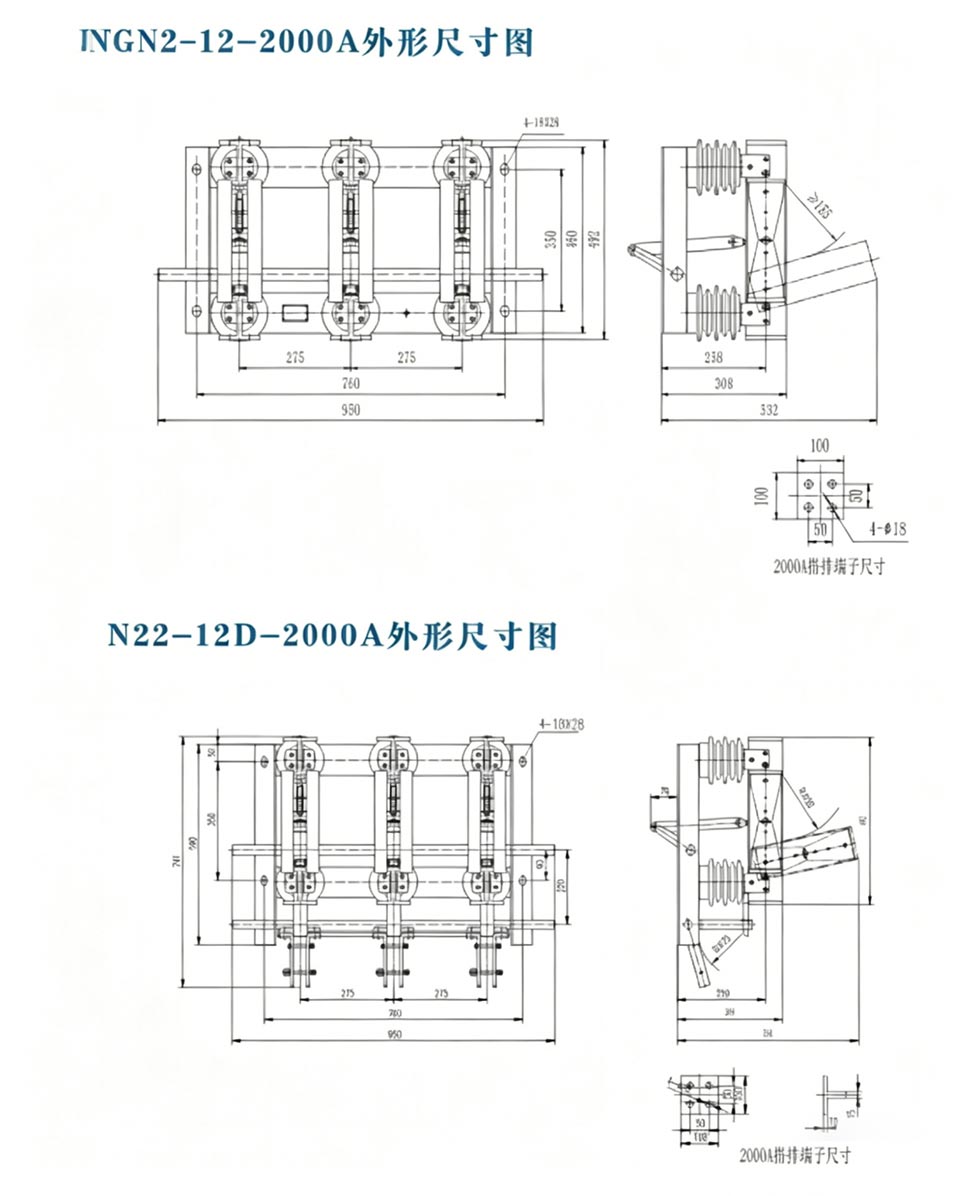

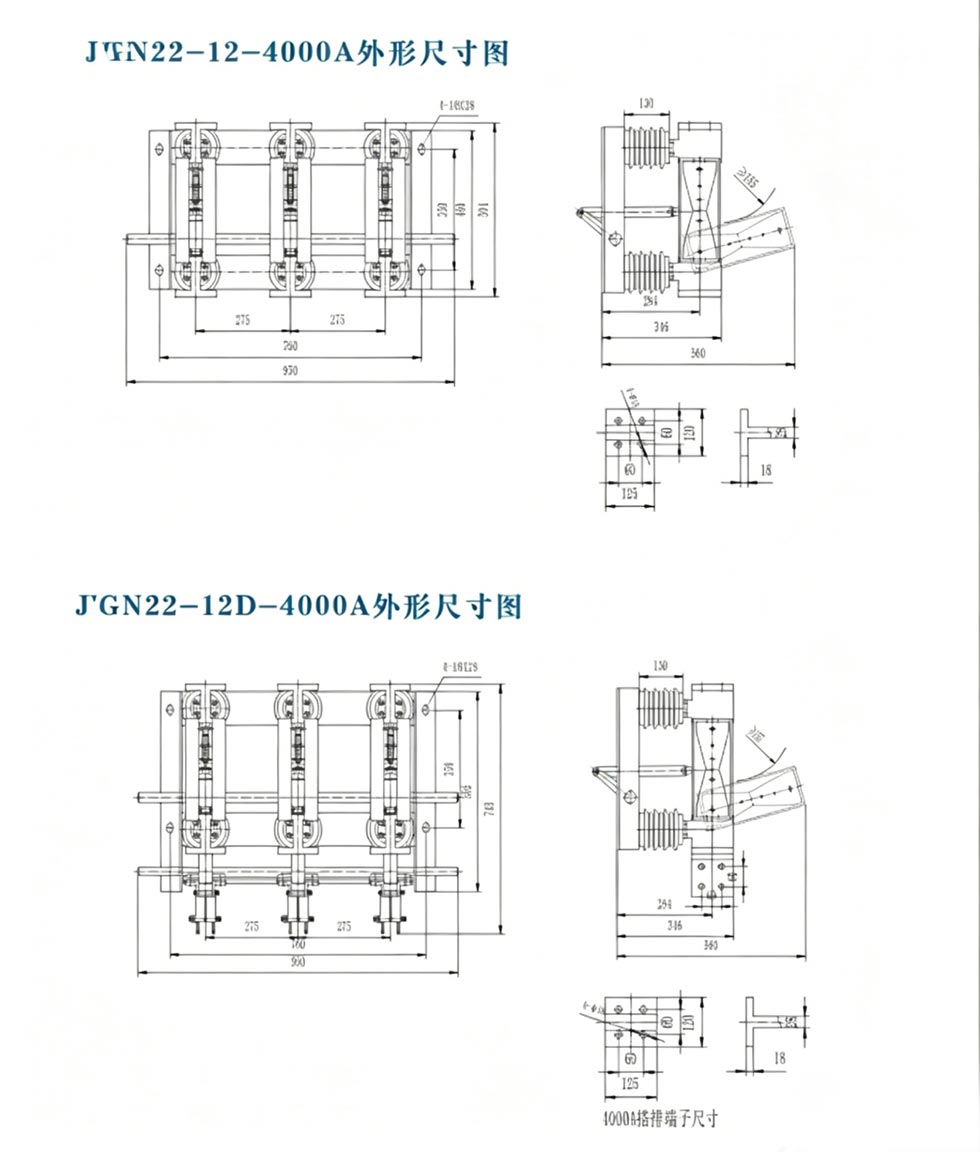

Dimensi luar

Rujukan Projek

Projek Pelancaran Roket Cas-angkasa

Laporan Ujian

Kes Aplikasi Dunia Nyata

Kajian Kes: Loji janakuasa besar arang batu di Shandong, China

Sebuah loji janakuasa arang batu yang besar di Wilayah Shandong, China, dengan kapasiti terpasang 2×600MW, memerlukan suis pemutus arus tinggi di alur keluar penjana untuk memastikan penyelenggaraan selamat unit penjana dan kuasa sistem. Selepas penyiasatan dan perbandingan yang mendalam, loji kuasa memilih siri 20kV/8000A Usune GN dalaman suis putus sambungan voltan tinggi (dengan suis pembumian, jenis kalis pencemaran). Sebagai pengeluar yang ditetapkan, Usune menyediakan panduan pemasangan tersuai dan perkhidmatan selepas jualan. Produk telah beroperasi dengan stabil selama tiga tahun sejak penggunaannya pada 2023.

Semasa operasi, suis menahan ujian arus tinggi dan persekitaran dalaman yang keras (tahap pencemaran IV) tanpa sebarang kerosakan seperti sentuhan yang lemah atau kerosakan penebat. Ia berjaya memenuhi tugas pengasingan kuasa semasa penyelenggaraan set penjana, memastikan keselamatan kakitangan penyelenggaraan dan operasi normal kuasa tumbuhan. Pelanggan sangat mengiktiraf prestasi produk dan perkhidmatan profesional Usune dan telah menandatangani a perjanjian kerjasama jangka panjang dengan Usune, menetapkannya sebagai pembekal suis pemutus sambungan.

Soalan Lazim

S1: Apakah fungsi teras Suis Pengasingan Udara Dalaman siri Usune GN, dan bolehkah ia digunakan untuk mengganggu arus beban?

A1: Fungsi teras adalah untuk menyediakan pengasingan kuasa yang boleh dipercayai semasa penyelenggaraan peralatan elektrik dan sistem. Dengan mencipta rehat yang jelas dalam litar, ia memastikan keselamatan kakitangan dan peralatan penyelenggaraan. Ia adalah penting untuk menekankan bahawa produk ini ialah peranti pengasingan kuasa, bukan suis pemutus beban. Ia tidak boleh digunakan untuk mengganggu arus beban atau arus litar pintas; ia hanya boleh dikendalikan apabila litar dipunggah atau selepas arus beban telah diganggu oleh peralatan pensuisan lain.

S2: Bolehkah Suis Pengasingan Udara Dalaman siri Usune GN disesuaikan untuk memenuhi syarat penggunaan khusus di tapak?

A2: Ya. Sebagai pengilang profesional, Usune mempunyai keupayaan R&D dan penyesuaian yang komprehensif. Untuk pengguna dengan keadaan penggunaan khas (seperti ketinggian ≥2500m, tahap pencemaran khas, atau pemasangan khas keperluan ruang), kita boleh melibatkan diri dalam komunikasi yang mendalam untuk melaraskan reka bentuk dan parameter produk berdasarkan keadaan sebenar di tapak, menyediakan penyelesaian tersuai. Syarat penggunaan khas ditentukan melalui rundingan antara pengguna dan pengilang untuk memastikan produk sesuai untuk kerja di tapak persekitaran dan keperluan sebenar.
