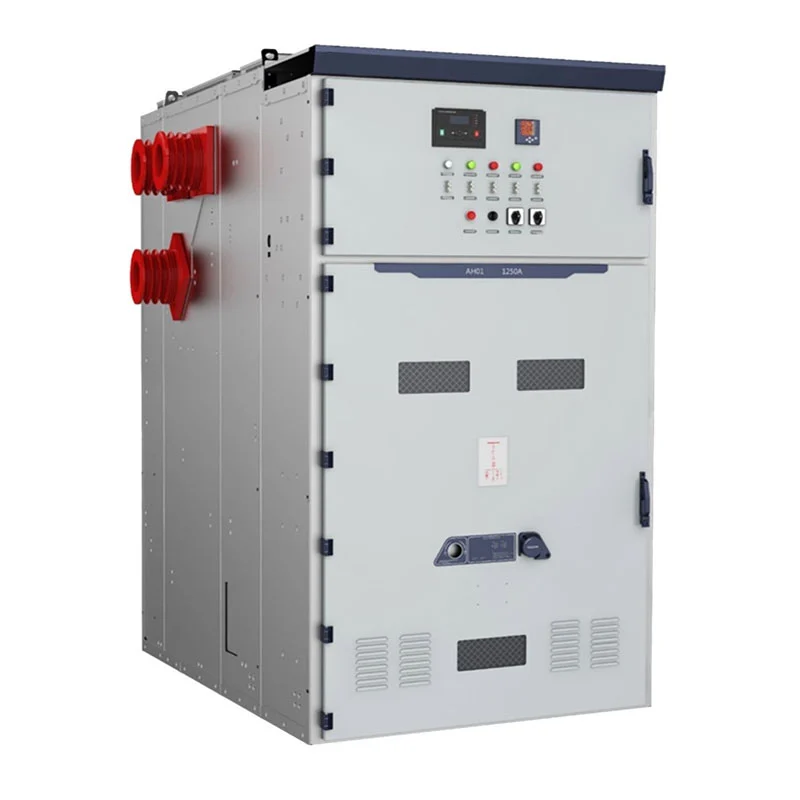

Panel Suis VCB Dalaman KYN61-40.5 33kV dibangunkan untuk projek yang memerlukan voltan dalaman yang lebih tinggi platform pengedaran. Konfigurasinya menggabungkan pemutus litar vakum boleh ditarik balik, tertutup logam pembinaan, petak elektrik yang diasingkan, sistem bar bas, sambungan kabel dan peralatan kawalan sekunder ke dalam barisan suis bersepadu.
Usune beroperasi di bawah sistem pengurusan ISO 9001, ISO 14001 dan ISO 45001. Peralatan direka mengikut piawaian IEC dan GB yang berkenaan, dengan pensijilan CE tersedia untuk pasaran yang berkenaan.
Untuk sistem pengedaran kelas 33kV dan 36kV, pemilihan gear suis memerlukan lebih daripada sekadar pemadanan nominal voltan. Jurutera perlu mempertimbangkan tahap penebat, arus beban, arus kerosakan, konfigurasi penyuap, pengubah kapasiti, sambungan kabel, koordinasi perlindungan, dan persekitaran pemasangan.
Panel Suis VCB Dalaman KYN61-40.5 33kV ditujukan untuk pengedaran voltan sederhana dalaman di mana ini parameter elektrik perlu diselaraskan dalam sistem pengagihan kuasa yang lengkap.
Berbanding dengan aplikasi suis voltan rendah, voltan sistem yang lebih tinggi memberi penekanan yang lebih besar pada penebat penyelarasan dan prestasi litar pintas. Usune boleh mengkonfigurasi peralatan mengikut parameter elektrik disediakan oleh pelanggan.
Peralatan ini menggunakan seni bina tertutup logam untuk menyusun bahagian elektrik primer dan sekunder. Yang utama litar termasuk pemutus litar vakum, sambungan bar bas, kawasan penamatan kabel dan pembumian yang berkaitan komponen.
Peralatan sekunder boleh diatur untuk perlindungan, pengukuran, kawalan, petunjuk, dan komunikasi mengikut keperluan projek.
Konfigurasi ini membolehkan barisan suis direka bentuk di sekitar rangkaian elektrik sebenar dan bukannya menggunakan satu susunan kabinet tetap untuk setiap permohonan.
Pada tahap voltan yang lebih tinggi, koordinasi perlindungan menjadi bahagian penting dalam reka bentuk sistem. Pemutus litar, geganti perlindungan, pengubah, kabel, dan peralatan huluan hendaklah dipilih mengikut kesalahan yang dikira syarat dan falsafah perlindungan.
Pemutus litar vakum menyediakan fungsi pensuisan dan gangguan utama. Perlindungan yang berkaitan dan sistem kawalan boleh dikonfigurasikan mengikut reka bentuk elektrik pelanggan.
Pembahagian logam antara bahagian berfungsi membantu mengatur susun atur elektrik dalaman, manakala pelepasan tekanan susunan menyediakan laluan terkawal untuk pelepasan tekanan sekiranya berlaku kerosakan dalaman.
Kabinet masuk menerima kuasa daripada rangkaian elektrik huluan dan memindahkannya ke bar bas gear suis sistem. Arus dinilai, peralatan perlindungan, keperluan pengukuran, dan konfigurasi kabel harus ditentukan daripada reka bentuk projek.
Kabinet keluar mengagihkan kuasa kepada transformer, motor, peralatan pengeluaran atau beban hiliran lain. The tetapan rating dan perlindungan semasa harus sepadan dengan beban yang disambungkan.
PT dan konfigurasi pengukuran voltan boleh digabungkan di mana projek memerlukan pemantauan voltan, fungsi perlindungan, atau pengukuran elektrik.
Pengaturan pembahagian bas boleh membahagikan sistem pengedaran kepada bahagian yang berasingan dan menyokong elektrik strategi operasi yang ditakrifkan oleh jurutera projek.
Konfigurasi pemeteran boleh disediakan untuk aplikasi yang memerlukan pengukuran tenaga dan parameter elektrik pemantauan.

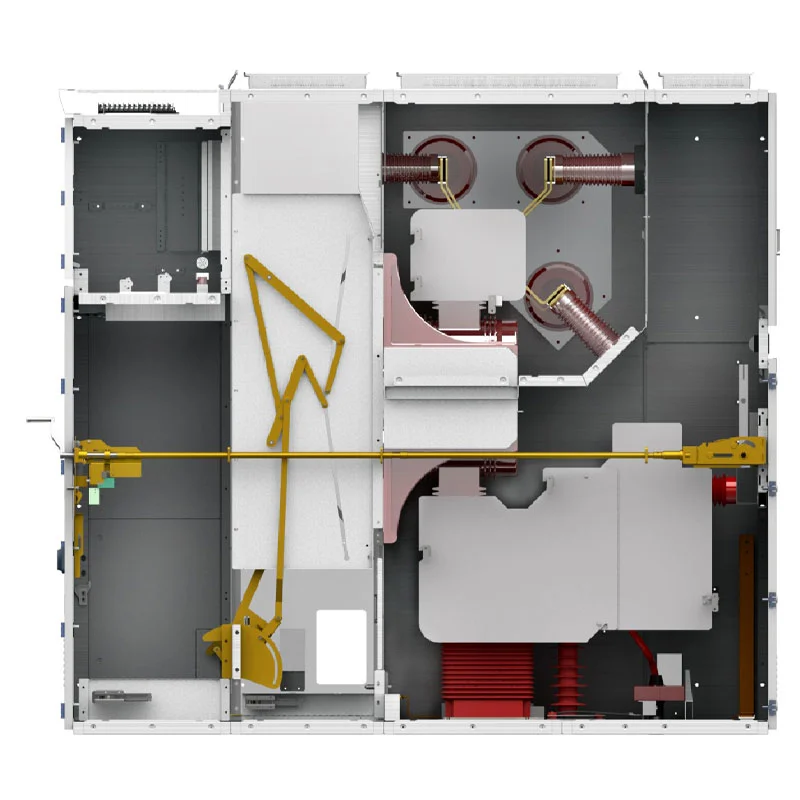

Kabinet disusun mengikut bahagian elektrik yang ditetapkan, termasuk petak pemutus, petak bar bas, petak kabel, dan petak instrumen/kawalan.
Bahagian pemutus memuatkan pemutus litar vakum dan mekanisme pengendaliannya. Bahagian busbar menyediakan sambungan elektrik utama antara kabinet, manakala petak kabel menyediakan ruang untuk masuk dan sambungan kabel keluar.
Bahagian instrumen dan kawalan mengandungi komponen sekunder yang diperlukan untuk perlindungan, pengukuran, kawalan dan petunjuk.
Susunan ini memberikan jurutera seni bina dalaman yang jelas apabila merancang pemasangan, penghalaan kabel, pentauliahan, dan penyelenggaraan.
Peralatan ini menggabungkan sistem saling kunci mekanikal yang direka untuk menyekat urutan operasi yang salah.
Mekanisme lima kalis bertujuan untuk mengelakkan operasi pemutus litar yang salah, pergerakan yang boleh ditarik balik unit di bawah beban, menutup suis pembumian semasa dihidupkan, menghidupkan litar semasa suis pembumian tetap tertutup, dan akses tidak sengaja ke petak bertenaga.
Peranti pelepasan tekanan yang dipasang di atas juga dimasukkan ke dalam struktur kabinet untuk memberikan tekanan terkawal pelepasan semasa keadaan kerosakan dalaman.
Panel Suis VCB Dalaman KYN61-40.5 33kV boleh dikonfigurasikan untuk kuasa masuk, sambungan pengubah, penyuap keluar, pembahagian bas, pemeteran, dan pengukuran voltan di pencawang dalaman.
Loji kuasa boleh menggunakan suis untuk pengedaran tambahan voltan sederhana, sistem elektrik berkaitan penjana, penyuap pengubah, dan pengagihan kuasa hiliran.
Kemudahan industri yang besar boleh menggunakan konfigurasi penyuap yang berbeza untuk motor, transformer, sistem pengeluaran, pam, pemampat, dan peralatan elektrik tambahan.
Operasi perlombongan dengan beban elektrik berkuasa tinggi boleh mengkonfigurasi perkakas suis di sekeliling penyuap pengubah, motor, peralatan pengudaraan, sistem pengepaman, dan kemudahan pemprosesan.
Peralatan ini juga sesuai untuk infrastruktur khusus di mana pengedaran elektrik perlu diselaraskan dengan berbilang bangunan, kawasan peralatan dan sistem tambahan.
Projek Pelancaran Roket Cas-space ialah rujukan projek untuk aplikasi suis voltan sederhana Usune.
Kemudahan pelancaran roket melibatkan infrastruktur khusus dan pelbagai beban elektrik yang diagihkan kawasan fungsian yang berbeza. Oleh itu, sistem pengagihan kuasanya memerlukan litar masuk yang diselaraskan, penyuap perlindungan, pengasingan elektrik, pengukuran dan kawalan.
Untuk projek ini, suis telah digunakan sebagai sebahagian daripada pengedaran elektrik voltan sederhana tapak susunan. Projek ini memerlukan peralatan elektrik untuk disepadukan dengan infrastruktur yang lebih luas dan bukannya dianggap sebagai pemasangan kabinet bebas.
Aplikasi ini menunjukkan pengalaman Usune dalam membekalkan peralatan pengedaran voltan sederhana untuk khusus projek kejuruteraan dengan keperluan sistem elektrik tertentu.
| item | Spesifikasi |
| Siri | KYN61 |
| Voltan Ternilai | 3.6kV, 7.2kV, 12kV, 24kV, 36kV |
| Kekerapan Dinilai | 50Hz / 60Hz |
| Nilai Semasa | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Dinilai Arus Pemutus Litar pintas | 25kA, 31.5kA, 40kA, 50kA |
| Dinilai Masa Singkat Menahan Arus | 25kA/3s, 31.5kA/3s, 40kA/3s, 50kA/3s |
| Ijazah Perlindungan | Kepungan luar IP4X / petak dalaman IP2X |
| Suhu Ambien | -15°C hingga +40°C |
| Kelembapan Relatif | Purata harian ≤95%; purata bulanan ≤90% |
| Ketinggian | ≤1000m, dengan penurunan untuk ketinggian yang lebih tinggi |
| Pemasangan | Dalaman |
| Sistem | AC tiga fasa |
Konfigurasi elektrik akhir hendaklah disahkan mengikut voltan projek sebenar, arus, tahap kerosakan, keperluan penebat, skim perlindungan, dan keadaan pemasangan.
Untuk projek suis kelas 33kV, perolehan hendaklah berdasarkan sistem elektrik yang lengkap dan bukannya kuantiti kabinet sahaja. Pasukan projek harus mengesahkan voltan sistem undian, arus beban berterusan, aras litar pintas, kuantiti penyuap, kapasiti pengubah, susunan kabel, keperluan perlindungan dan diperlukan fungsi pengukuran.
Untuk projek yang lebih besar, barisan mungkin mengandungi fungsi kabinet yang berbeza. Masuk, keluar, PT, pemeteran, bas keratan, dan konfigurasi pengasingan boleh digabungkan mengikut rajah satu talian elektrik.
Pendekatan ini membantu mengelakkan ketidakpadanan antara alat suis dan transformer yang disambungkan, kabel, peranti perlindungan, dan beban hiliran.
Susunan kabinet akhir boleh dibangunkan mengikut seni bina elektrik projek. Berbeza bilangan litar masuk dan keluar boleh disusun menjadi barisan suis yang diselaraskan.
Sistem pengedaran biasa mungkin termasuk kabinet masuk yang disambungkan ke sumber kuasa huluan, beberapa kabinet keluar yang membekalkan transformer atau beban utama, dan PT tambahan atau kabinet pemeteran untuk voltan pengukuran dan pemantauan tenaga.
Di mana projek memerlukan dua sumber kuasa atau bahagian bas yang dibahagikan, fungsi pembahagian bas juga boleh dimasukkan ke dalam barisan.
Kaedah konfigurasi ini menjadikan peralatan sesuai untuk kedua-dua pencawang individu dan berbilang kabinet yang lebih besar sistem pengedaran.

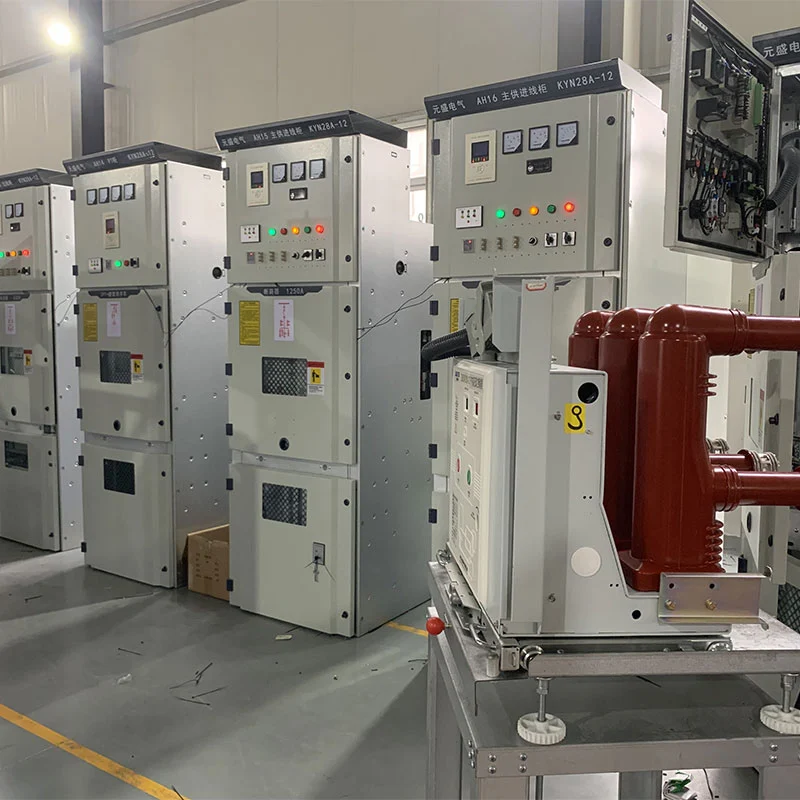

Sebelum penghantaran, suis yang telah siap menjalani pemeriksaan pemasangan kabinet, sambungan litar utama, pendawaian sekunder, operasi mekanikal, dan fungsi elektrik yang berkaitan.
Mekanisme boleh ditarik balik, operasi pemutus litar, fungsi saling mengunci, susunan pembumian dan kabinet pembinaan diperiksa semasa proses pemeriksaan pengeluaran.
Usune boleh menyediakan rekod pemeriksaan yang berkaitan dan dokumentasi ujian mengikut keperluan projek, membenarkan pelanggan, kontraktor EPC dan pemeriksa pihak ketiga untuk mengesahkan peralatan sebelum penghantaran.
Nilai sistem suis voltan sederhana tidak terhad kepada penarafan elektrik awalnya. Untuk besar infrastruktur dan projek perindustrian, peralatan juga perlu menyokong operasi yang teratur, dirancang penyelenggaraan, pengurusan litar masa hadapan, dan integrasi yang stabil dengan rangkaian pengagihan kuasa yang lebih luas.
Pembinaan berpecah bagi Panel Suis VCB Dalaman KYN61-40.5 33kV menyediakan susunan yang jelas untuk peralatan primer dan sekunder, manakala reka bentuk pemutus litar boleh ditarik balik membolehkan unit pensuisan menjadi dipindahkan untuk pemeriksaan dan servis.
Untuk kemudahan di mana pengedaran elektrik dijangka beroperasi selama bertahun-tahun, gabungan ini boleh membantu mencipta sistem pengagihan voltan sederhana yang lebih terurus dan memudahkan perancangan penyelenggaraan masa hadapan.
Spesifikasi yang disediakan termasuk konfigurasi 3.6kV, 7.2kV, 12kV, 24kV dan 36kV. Voltan terkadar sebenar hendaklah disahkan mengikut sistem kuasa pelanggan.
Spesifikasi yang dibekalkan menyenaraikan konfigurasi berkadar 36kV, yang boleh dipertimbangkan untuk subjek sistem kelas 33kV untuk pengesahan keperluan sistem sebenar, tahap penebat, dan piawaian yang berkenaan.
Ia digunakan untuk penerimaan kuasa voltan sederhana, pengedaran, pensuisan, perlindungan, pengukuran dan kawalan dalam sistem kuasa AC tiga fasa dalaman.
Konfigurasi yang disediakan adalah antara 630A hingga 3150A. Penilaian yang betul harus dipilih mengikut maksimum beban berterusan dan reka bentuk projek.
Penilaian yang tersedia termasuk 25kA, 31.5kA, 40kA dan 50kA, dengan nilai yang berkenaan ditentukan oleh kesalahan yang dikira tahap sistem elektrik.
ya. Usune boleh mengkonfigurasi fungsi masuk, keluar, PT, pemeteran, pembahagian bas dan pengasingan mengikut rajah satu baris pelanggan dan keperluan teknikal.
Usune beroperasi di bawah sistem pengurusan ISO 9001, ISO 14001 dan ISO 45001. Produk direka mengikut piawaian IEC dan GB yang berkenaan, dengan pensijilan CE tersedia untuk konfigurasi yang berkenaan.
ya. Usune boleh menyediakan spesifikasi teknikal, laporan ujian, lukisan dan dokumentasi projek lain mengikut keperluan pelanggan dan kejuruteraan.
Konfigurasi standard direka untuk pemasangan dalaman. Keadaan khas seperti ketinggian tinggi, tinggi kelembapan, atau keadaan persekitaran yang luar biasa hendaklah disahkan sebelum membuat pesanan.
