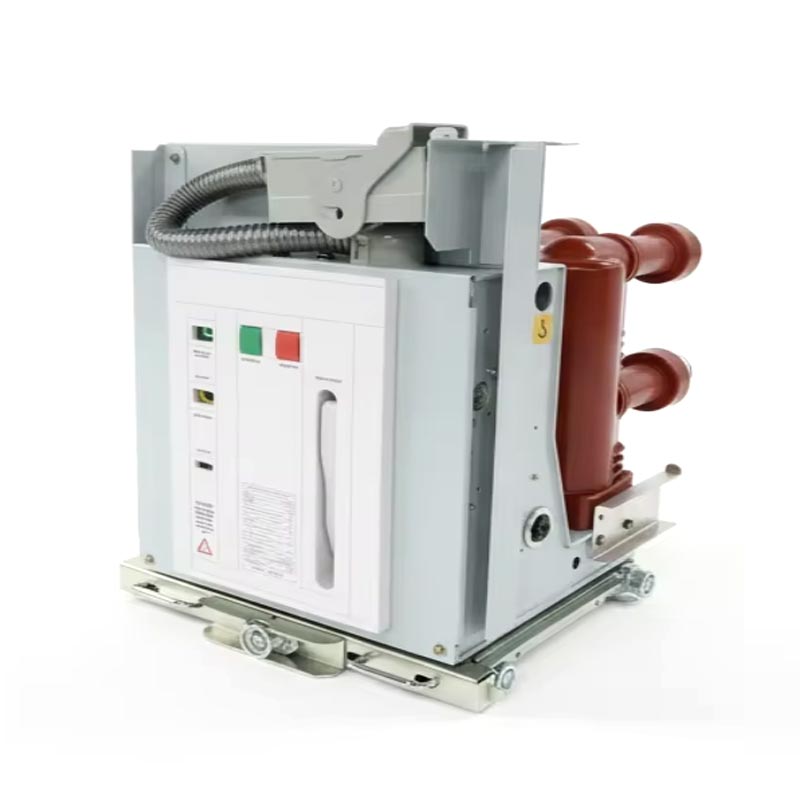

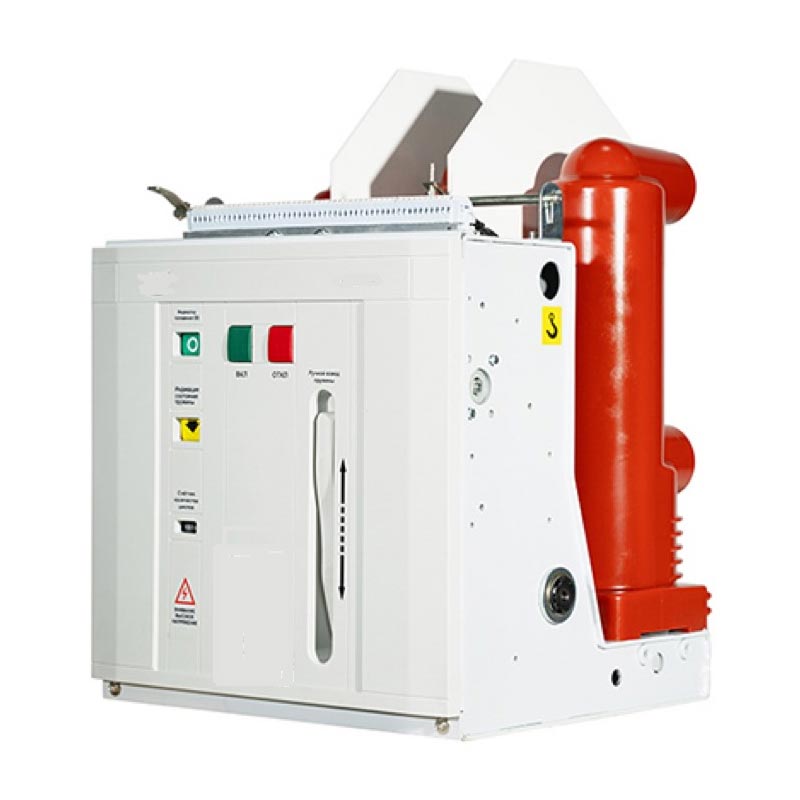

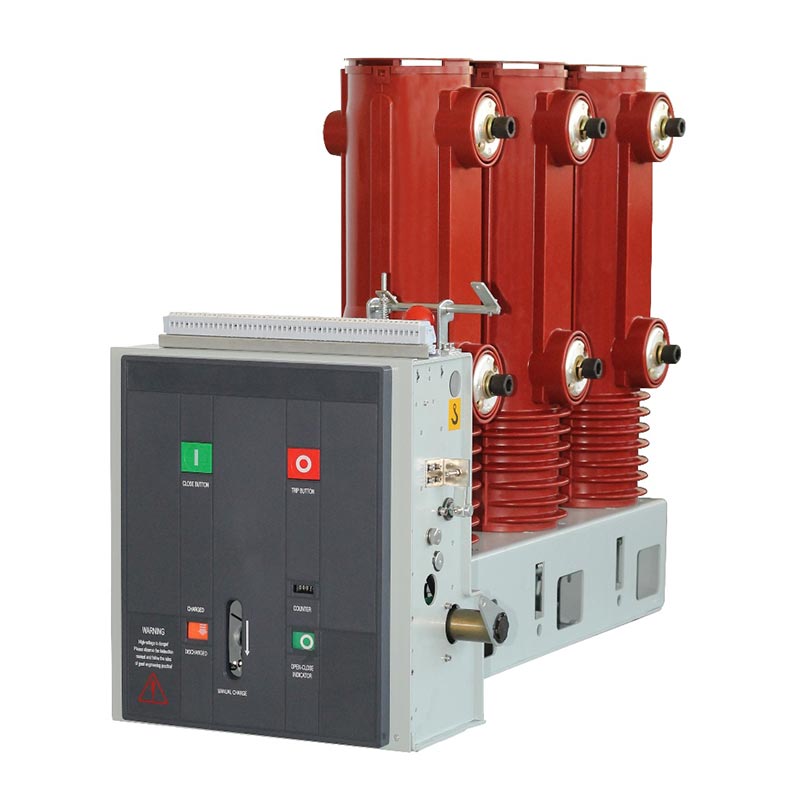

Pemutus Litar Vakum Jenis Sisi

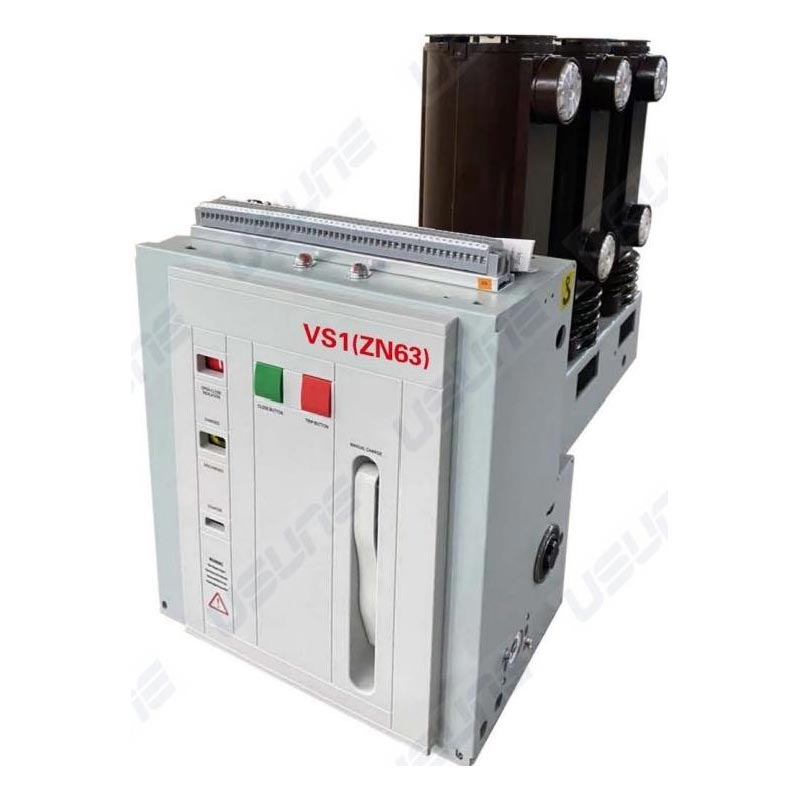

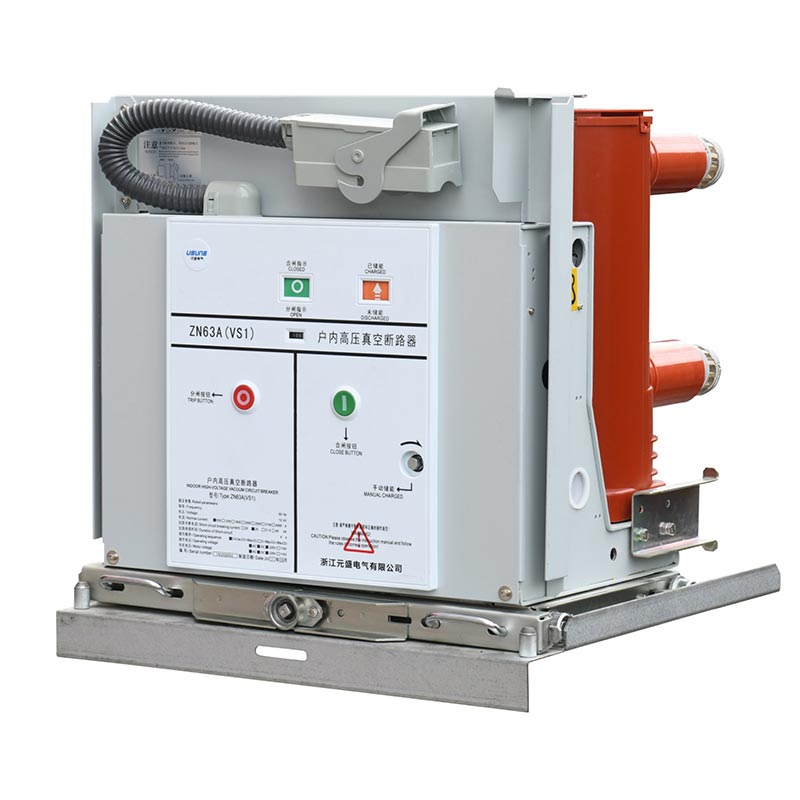

Pemutus Litar Vakum Jenis Sisi Usune ialah alat suis voltan tinggi yang dipasang di dalam, dibahagikan kepada dua siri: VS1(ZN63)-12 dan VS1-24. Ia digunakan terutamanya dalam sistem kuasa tiga fasa 12KV, 24KV, dan 36KV, menjalankan tanggungjawab perlindungan dan kawalan untuk peralatan grid kuasa dan sistem kuasa perusahaan perindustrian dan perlombongan. Menggunakan teknologi pemadam arka vakum canggih, ia mempunyai kelajuan pemadam arka yang cepat, saiz kecil, panjang hayat perkhidmatan, dan kos penyelenggaraan yang rendah, menjadikannya peranti teras yang amat diperlukan dalam penghantaran kuasa moden dan sistem pengedaran.

Kelebihan Teras:

1. Bertahun-tahun pengalaman aplikasi dalam penghantaran dan pengagihan kuasa, digunakan secara meluas dalam perindustrian dan perlombongan perusahaan, loji kuasa, dan grid kuasa bandar dan luar bandar, memperoleh pengiktirafan pengguna yang meluas untuk kestabilannya prestasi dan operasi yang boleh dipercayai.

2. Dibangunkan secara bebas oleh pasukan R&D profesional Usune, menampilkan reka bentuk yang dipasang di sisi yang menyepadukan mekanisme operasi spring dengan badan pemutus litar, mengoptimumkan struktur keseluruhan; pencelah vakum menggunakan silinder penebat resin epoksi proses APG, menawarkan prestasi rayapan dan alam sekitar yang sangat baik kebolehsuaian.

3. Mematuhi dengan tegas GB/T1984-2014 "Pemutus Litar Voltan Tinggi", JB3855-1996 "3.6~40.5KV Voltan Tinggi Dalaman Pemutus Litar Vakum", DL/T403-2000 "Pemutus Litar Vakum Memesan Keadaan Teknikal 12~40.5KV", dan IEC62271-100:2008 piawaian antarabangsa, dan telah lulus berbilang ujian dan pensijilan berwibawa.

4. Sebagai pengilang profesional peralatan elektrik voltan tinggi di China, Usune mempunyai piawaian loji pengeluaran, dan setiap pemutus litar menjalani ujian yang ketat sebelum meninggalkan kilang. Sebagai seorang yang boleh dipercayai pembekal, ia menyediakan perkhidmatan selepas jualan yang komprehensif dan sokongan teknikal, menghapuskan sebarang kebimbangan bagi pengguna.

Spesifikasi Produk dan Parameter Teknikal

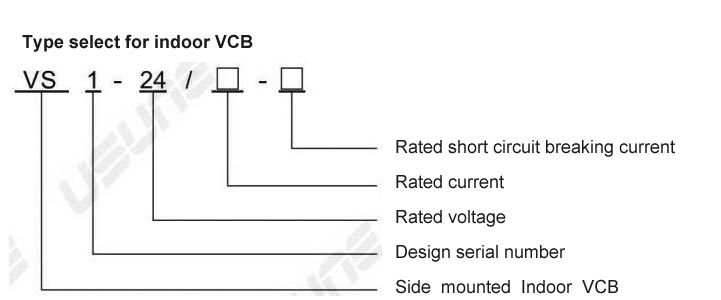

Pemutus Litar Vakum Jenis Lateral Usune menawarkan rangkaian spesifikasi lengkap dan prestasi yang stabil. Yang utama parameter teknikal (mengambil siri VS1(ZN63)-24 sebagai rujukan utama) ditunjukkan dalam jadual di bawah:

Struktur dan Fungsi

1. Struktur Keseluruhan

Mekanisme operasi dan ruang pemadam arka disusun dalam struktur bersepadu, dengan utama litar konduktif ialah jenis dipasang lantai tiga fasa. Ruang pemadam arka vakum adalah membujur dipasang dalam silinder penebat tiub resin epoksi yang diproses APG, memberikan prestasi rayapan yang sangat baik, mengurangkan pengumpulan habuk pada permukaan ruang pemadam arka, mengelakkan pengaruh faktor luaran, dan memastikan penebat yang baik walaupun dalam persekitaran yang lembap dan sangat tercemar. Siri VS1-12 ialah pemasangan tetap jenis, sesuai untuk suis tetap, dan boleh digunakan secara bebas atau digunakan untuk bekalan kuasa rangkaian cincin, jenis kotak pengubah, dan sistem lain.

2. Mekanisme Operasi

Pemutus Litar Vakum Jenis Lateral menggunakan mekanisme kendalian spring planar, menyokong kedua-dua manual dan simpanan tenaga elektrik. Motor kendalian ditempatkan di dalam kabinet hadapan ruang pemadam arka, dibahagikan kepada lima ruang pemasangan, setiap satu menempatkan komponen simpanan tenaga, penghantaran, tersandung dan penampan. Reka bentuk bersepadu ruang pemadam arka dan mekanisme pengendalian memastikan tahap pemadanan yang tinggi antara prestasi operasi dan keperluan pembukaan dan penutupan ruang pemadam arka, mengurangkan langkah perantaraan, mengurangkan penggunaan tenaga dan bunyi bising, dan meningkatkan operasi pemutus litar kebolehpercayaan.

Persekitaran Aplikasi

Pemutus Litar Vakum Jenis Lateral sesuai untuk persekitaran dalaman dan mesti memenuhi perkara berikut keperluan: suhu ambien -15 ℃ hingga + 40 ℃; purata kelembapan relatif harian ≤95%, purata bulanan ≤90%; ketinggian ≤1000m; keamatan seismik ≤8 darjah; dan ketiadaan habuk yang ketara, gas menghakis, atau pencemaran lain. Nota: Penyesuaian diperlukan untuk aplikasi yang melebihi keperluan ini setelah berunding terlebih dahulu dengan pihak pengilang.

Pemasangan dan Pentauliahan

Pemutus Litar Vakum Jenis Lateral menjalani ujian yang ketat sebelum meninggalkan kilang. Sebelum memberi tenaga litar utama, persediaan berikut mesti dibuat:

1. Periksa peralatan untuk kerosakan; jika rosak, hentikan penggunaannya.
2. Bersihkan permukaan penebat daripada sebarang bahan cemar.
3. Kendalikan storan tenaga dan fungsi buka/tutup secara manual, dengan memerhatikan bahawa statusnya adalah normal.
4. Kendalikan menggunakan bekalan kuasa pengendalian, mengesahkan bahawa status adalah normal.
5. Majukan/tarik semula pemutus litar jenis kereta tangan mengikut spesifikasi, dan sahkan bahawa kedudukan penunjuk adalah normal selepas mencapai kedudukan yang betul.

Nota: Apabila menggunakan peranti saling mengunci penutup, kuasa mesti disambungkan untuk membuka kuncinya sebelum menutup.

Kes Permohonan Praktikal

Kajian Kes: Aplikasi dalam Perusahaan Perindustrian dan Perlombongan Besar di China

Sebuah perusahaan keluli besar di China mempunyai sistem kuasa yang kompleks dengan keperluan yang tinggi untuk operasi peralatan frekuensi dan kawalan arus litar pintas. Selepas membandingkan beberapa pembekal, siri Usune VS1(ZN63)-24 pemutus litar telah dipilih sebagai peranti perlindungan teras untuk sistem pengagihan kuasa. Sejak itu pentauliahan pada 2024, sistem telah beroperasi secara stabil selama lebih 12 bulan tanpa sebarang kegagalan, berjaya mengendalikan tiga kerosakan litar pintas, melindungi peralatan dengan berkesan dan mencegah kehilangan bekalan elektrik. Syarikat itu sangat mengiktiraf prestasi produk dan perkhidmatan pemasangan dan pentauliahan yang disediakan oleh pengilang.

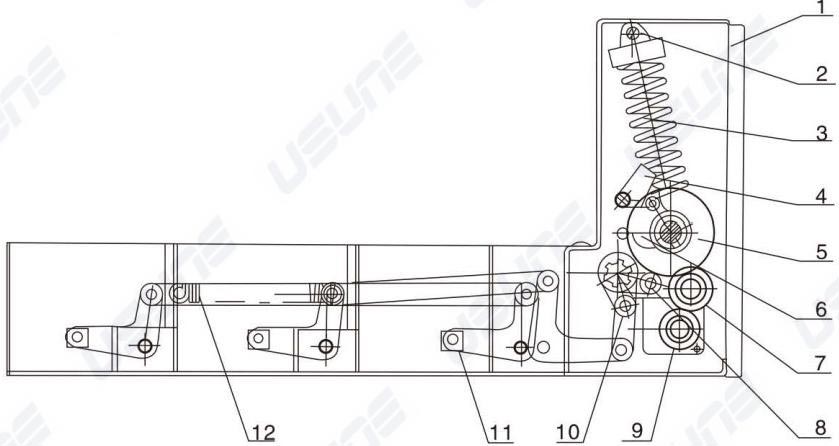

1.kotak suis
2.Bolt sebatan
3. Musim bunga penutup
4. menutup kelengkapan
5. Pengetua pendawaian elektrik dalaman
6.Mekanisme cam/operasi mekanisme
7. mekanisme penghantaran roda gear
8.Tuil penyambung masukan
9. Motor yang dicas
10. Mekanisme penghantaran Fourlever
11. Blok penghantaran
12. Mekanisme tersandung

Komitmen Pembekal dan Pengeluar: Usune, sebagai pengilang profesional peralatan elektrik voltan tinggi di China, memiliki kilang piawai dan pasukan R&D, pengeluaran dan selepas jualan profesional. Sebagai seorang yang boleh dipercayai pembekal, kami mematuhi prinsip "kualiti diutamakan, pelanggan diutamakan," dengan ketat mengawal semua aspek pengeluaran untuk memastikan produk memenuhi piawaian dan keperluan pengguna; kami menyediakan perkhidmatan selepas jualan yang komprehensif termasuk bimbingan pemasangan di tapak, pentauliahan, penyelenggaraan, dan latihan teknikal, serta berinovasi dan berterusan mengoptimumkan produk kami untuk menyokong pembangunan industri penghantaran dan pengedaran kuasa.
