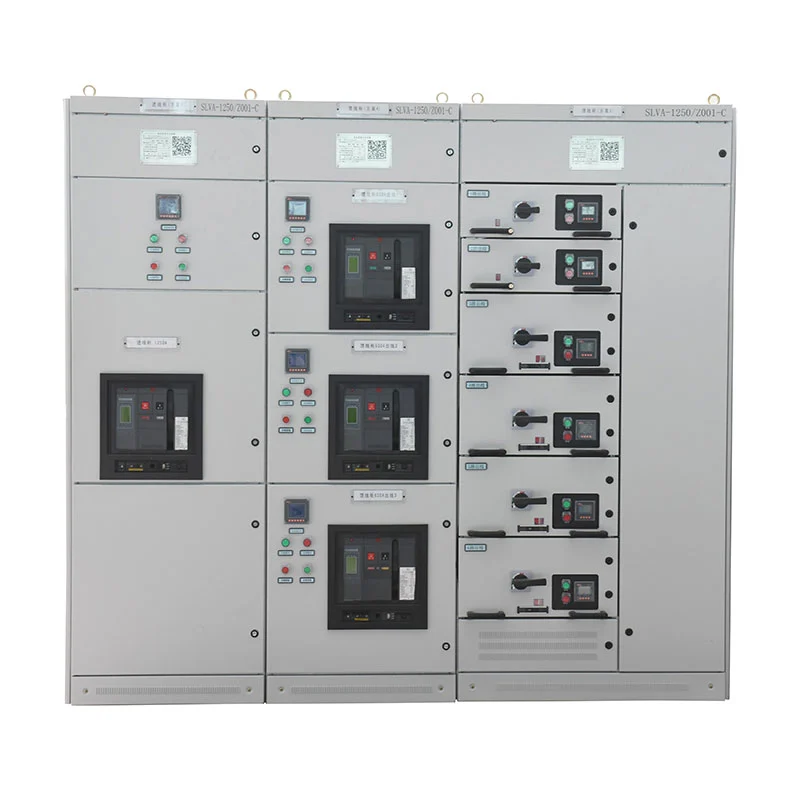

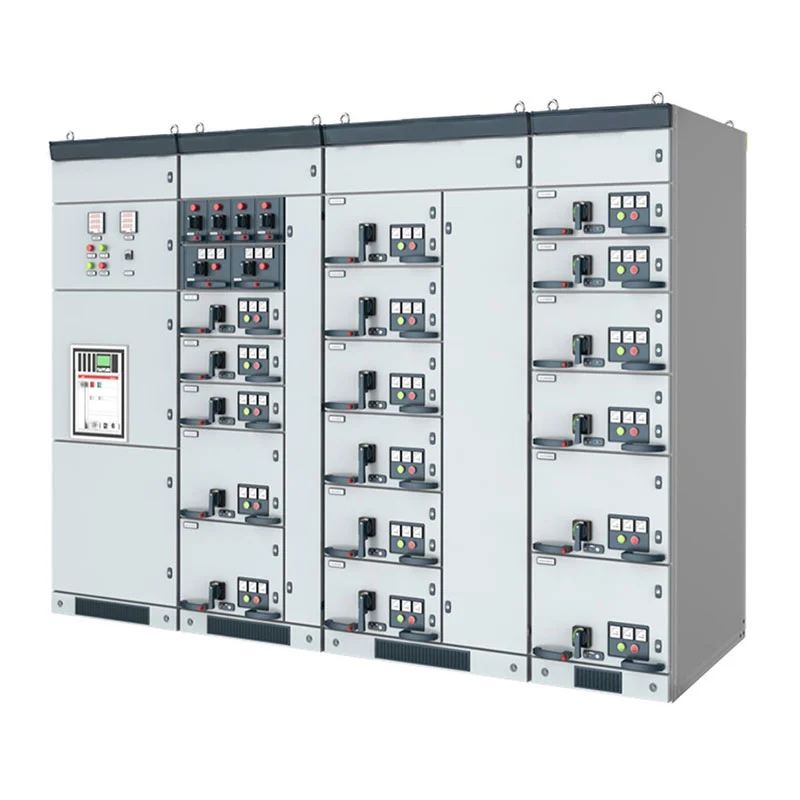

Kabinet Suis Jenis Laci Voltan Rendah

Direka untuk sistem AC 50–60Hz dengan voltan kerja berkadar sehingga 660V, Kabinet Suis Jenis Laci Voltan Rendah boleh dikonfigurasikan untuk pengagihan kuasa, kawalan motor, dan pampasan faktor kuasa. Ia sesuai untuk loji industri, kemudahan tenaga, projek petrokimia, infrastruktur pengangkutan, bangunan komersial, dan sistem elektrik voltan rendah yang lain.

Mengapa Reka Bentuk Laci Penting

Dalam kabinet pengedaran tetap konvensional, litar elektrik secara relatifnya bergantung pada keseluruhan kabinet susunan. Apabila kemudahan mengandungi banyak beban bebas, ini boleh menjadikan pengurusan litar dan masa depan pengubahsuaian lebih rumit.

Konfigurasi jenis laci membahagikan fungsi elektrik kepada unit individu. Setiap laci boleh sepadan dengan a pengumpan, motor atau beban elektrik tertentu, membolehkan keseluruhan kabinet disusun mengikut keadaan sebenar struktur pengedaran.

Untuk kilang dan kemudahan besar, ini bermakna suis boleh dirancang di sekitar beban elektrik dan bukannya hanya sekitar dimensi kabinet fizikal.

Pengurusan Litar demi Litar

Struktur laci membolehkan litar berbeza ditugaskan kepada unit fungsian yang berasingan.

Sebagai contoh, kemudahan pengeluaran mungkin mempunyai litar bebas untuk motor penghantar, pam, kipas, tambahan jentera, pencahayaan, dan pengagihan kuasa am. Litar ini boleh disusun mengikut individu mereka keperluan elektrik.

Struktur ini membantu pengendali mengenal pasti hubungan antara setiap litar dan peralatan yang disambungkan, iaitu amat berharga dalam bilik elektrik besar yang mengandungi banyak penyuap keluar.

Beban Berbeza, Laci Berbeza

Tidak setiap beban elektrik mempunyai keperluan kuasa yang sama. Motor tambahan kecil dan motor pengeluaran berkuasa tinggi mungkin memerlukan pengaturan pensuisan dan perlindungan yang berbeza.

Oleh itu, Kabinet Suis Jenis Laci Voltan Rendah boleh menggunakan laci besar dan kecil untuk litar yang berbeza keperluan. Konfigurasi laci boleh ditentukan mengikut penilaian motor, kapasiti penyuap dan nombor litar dalam projek.

Ini memberikan kebebasan yang lebih besar kepada jurutera elektrik semasa menyediakan susun atur kabinet.

Organisasi Litar Motor

Untuk kemudahan industri, kawalan motor boleh menyumbang sebahagian besar daripada elektrik voltan rendah sistem.

Konfigurasi MCC terdiri daripada laci besar dan kecil, dengan peranti pensuisan utama setiap litar menggunakan a pemutus litar bekas acuan berkapasiti pecah atau suis beban berputar dengan fius.

Susunan ini boleh digunakan untuk litar berkhidmat pam, pemampat, kipas, penghantar, jentera pengeluaran, dan peralatan lain yang dipacu motor.

Mengasingkan litar motor ini kepada unit berfungsi khusus juga membantu memudahkan perhubungan elektrik antara motor individu dan penyuap yang sepadan.

Susunan Pengagihan Kuasa

Kabinet Pusat Agihan Kuasa digunakan di mana kuasa elektrik yang masuk perlu dibahagikan antara berbilang litar hiliran.

Konfigurasi PC boleh memuatkan pemutus litar siri Emax, MT, 3WN, AH dan ME, bergantung pada pemutus litar yang diluluskan. reka bentuk elektrik.

Pemilihan harus mempertimbangkan arus undian, kapasiti litar pintas, ciri penyuap, koordinasi perlindungan, dan keperluan peralatan yang disambungkan.

Pengurusan Kuasa Reaktif

Sistem perindustrian berat bermotor boleh menjana permintaan kuasa reaktif yang ketara. Untuk pemasangan sedemikian, faktor kuasa pampasan boleh menjadi sebahagian daripada reka bentuk elektrik voltan rendah.

Kabinet pampasan boleh dikonfigurasikan untuk pampasan faktor kuasa manual, automatik atau jauh.

Konfigurasinya boleh ditentukan mengikut ciri beban pelanggan dan pengurusan elektrik keperluan dan bukannya menggunakan susunan pampasan yang sama untuk setiap projek.

Di Mana Ia Sesuai

Peralatan boleh disesuaikan dengan sistem elektrik dengan struktur beban yang berbeza.

Kemudahan Pembuatan

Kilang dengan berbilang barisan pengeluaran boleh menggunakan unit laci yang berasingan untuk motor, peralatan tambahan dan am litar kuasa.

Loji Petrokimia

Pam, pemampat, kipas dan peralatan proses lain boleh diatur melalui litar kawalan motor khusus.

Keluli & Metalurgi

Kemudahan pengeluaran yang besar boleh menggunakan pengedaran voltan rendah terpusat untuk pelbagai peralatan dan motor berkuasa tinggi penyuap.

Infrastruktur Pengangkutan

Kemudahan kereta api, terminal dan infrastruktur sokongan boleh menggunakan kabinet untuk pengagihan kuasa peralatan dan sistem elektrik tambahan.

Bangunan Bertingkat

Bangunan komersial dan kediaman boleh mengatur berbilang penyuap voltan rendah dalam pengedaran terpusat sistem.

Kemudahan Tenaga

Loji kuasa dan projek tenaga boleh mengkonfigurasi pengedaran, kawalan motor dan fungsi pampasan mengikut beban elektrik tambahan mereka.

Data Teknikal

Persekitaran Kerja

Persekitaran operasi standard harus mempunyai suhu ambien antara -5°C dan +40°C, dengan purata suhu melebihi 24 jam tidak melebihi +35°C.

Pada suhu ambien maksimum +40°C, kelembapan relatif tidak boleh melebihi 50%. Kelembapan yang lebih tinggi mungkin boleh diterima pada suhu yang lebih rendah, seperti sehingga 90% pada +20°C. Perubahan suhu perlu dipertimbangkan kerana pemeluwapan mungkin berlaku.

Ketinggian standard ialah ≤2000m.

Semasa pengangkutan dan penyimpanan, peralatan boleh menahan suhu dari -25°C hingga +55°C, dengan jangka pendek pendedahan sehingga +70°C untuk tempoh tidak melebihi 24 jam.

Aplikasi khas, termasuk platform penggerudian minyak luar pesisir dan loji kuasa nuklear, memerlukan teknikal yang berasingan penilaian dan persetujuan antara pengilang dan pengguna akhir.

Rujukan Projek

Projek Pelancaran Roket Cas-angkasa

Projek Pelancaran Roket Cas-angkasa ialah rujukan kejuruteraan untuk peralatan elektrik Usune.

Infrastruktur pelancaran roket mengandungi pelbagai beban elektrik sokongan, termasuk sistem peralatan, tambahan kemudahan, dan perkhidmatan infrastruktur. Kemudahan sedemikian memerlukan organisasi litar yang jelas dan boleh dipercayai pengagihan elektrik untuk menyokong kawasan operasi yang berbeza.

Peralatan Usune telah digunakan sebagai sebahagian daripada sistem elektrik projek, memberikan pengalaman praktikal dalam membekalkan suis untuk infrastruktur khusus.

Projek ini juga menunjukkan kepentingan menyesuaikan konfigurasi kabinet dengan seni bina elektrik sebenar sesuatu kemudahan dan bukannya bergantung pada susunan seragam.

Kualiti & Pematuhan

Sistem pengeluaran dan pengurusan Usune disokong oleh ISO 9001, ISO 14001 dan ISO 45001.

Peralatan ini dihasilkan mengikut keperluan IEC dan GB yang berkenaan, termasuk GB 7251.1, JB/T 9961, dan keperluan antarabangsa yang berkaitan untuk pemasangan gear suis dan kawalan voltan rendah.

Sebelum penghantaran, kabinet siap menjalani pemeriksaan kilang dan ujian rutin. Laporan ujian yang berkaitan dan dokumentasi teknikal boleh dibekalkan mengikut keperluan projek.

Konfigurasi Sebelum Pembelian

Bagi pasukan perolehan, langkah paling penting ialah mengesahkan konfigurasi elektrik sebelum pembuatan.

Kabinet Suis Jenis Laci Voltan Rendah hendaklah dipilih mengikut senarai beban sebenar dan bukannya hanya voltan terkadar kabinet.

Usune mengesyorkan mengesahkan:

Menyediakan butiran ini semasa peringkat sebut harga membolehkan Usune menyediakan konfigurasi yang lebih sepadan dengannya sistem elektrik sebenar pelanggan.

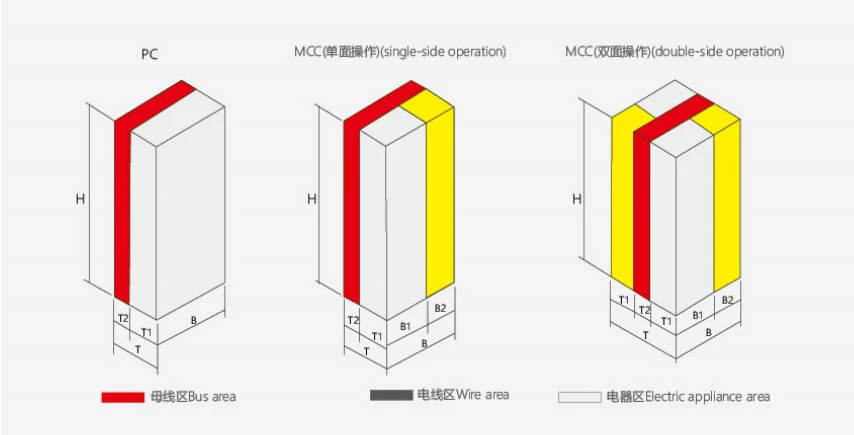

Dimensi Luaran Produk

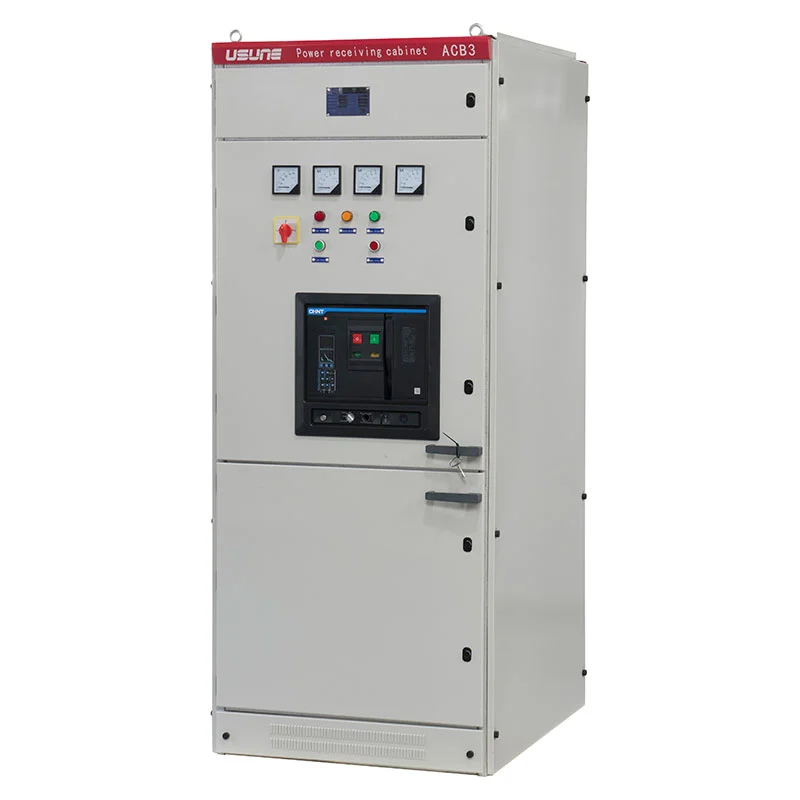

Kabinet pusat pengagihan kuasa(PC).

B Kabinet pusat kawalan motor(MCC).

Pengeluaran Kilang

Kabinet dipasang di kilang menggunakan struktur kabinet piawai dan komponen berfungsi.

Proses pengeluaran meliputi pemeriksaan komponen, pemasangan struktur, pemasangan laci, pendawaian elektrik, pemeriksaan unit fungsian, dan ujian rutin.

Proses pemasangan berasaskan kilang ini membolehkan konfigurasi kabinet akhir disemak terhadap yang diluluskan keperluan teknikal sebelum penghantaran.

Soalan Lazim

Apakah voltan yang boleh dikendalikan oleh kabinet?

Peralatan ini direka untuk sistem AC dengan voltan kerja berkadar 660V dan ke bawah.

Mengapa menggunakan konfigurasi jenis laci?

Susunan laci membolehkan litar elektrik individu disusun sebagai unit berfungsi berasingan, yang boleh menjadikan sistem pengedaran yang besar lebih mudah untuk diurus dan dikonfigurasikan.

Bolehkah laci besar dan kecil digabungkan?

ya. Konfigurasi MCC boleh menggunakan kedua-dua laci besar dan kecil mengikut kapasiti motor dan keperluan litar.

Apakah peralatan yang boleh dipasang dalam kabinet PC?

Konfigurasi PC boleh menggunakan pemutus litar siri Emax, MT, 3WN, AH dan ME mengikut projek yang diluluskan reka bentuk.

Adakah ia sesuai untuk kawalan motor?

ya. Bahagian MCC direka khusus untuk berbilang litar motor dan boleh dikonfigurasikan dengan laci yang berbeza saiz.

Adakah ia menyokong pampasan faktor kuasa?

ya. Fungsi pampasan manual, automatik dan jauh boleh dikonfigurasikan mengikut keperluan projek.

Apakah pensijilan yang ada pada Usune?

Usune beroperasi di bawah sistem pengurusan ISO 9001, ISO 14001 dan ISO 45001. Produk dihasilkan mengikut piawaian IEC dan GB yang berkenaan, dengan pensijilan CE tersedia untuk konfigurasi yang berkenaan.

Bolehkah Usune menyesuaikan kabinet?

ya. Kuantiti laci, susunan litar, pemilihan pemutus, konfigurasi MCC dan fungsi pampasan boleh ditentukan mengikut keperluan elektrik pelanggan.

Apakah maklumat yang perlu disediakan untuk sebut harga?

Maklumat yang paling berguna termasuk voltan sistem, arus masuk, bilangan penyuap, kuantiti dan penilaian motor, tahap litar pintas, keperluan pampasan, persekitaran pemasangan, dan gambar rajah talian tunggal elektrik.

Sokongan Projek Usune

Usune menyediakan suis voltan rendah untuk sistem elektrik di mana pelbagai litar kuasa perlu diatur dalam kabinet berpusat.

Bagi pelanggan yang mendapatkan Kabinet Suis Jenis Laci Voltan Rendah, Usune boleh menilai beban elektrik struktur, pilih konfigurasi laci yang sesuai, selaraskan pemilihan komponen, lengkapkan pemasangan kilang dan ujian, dan menyediakan dokumentasi teknikal untuk penghantaran projek.
