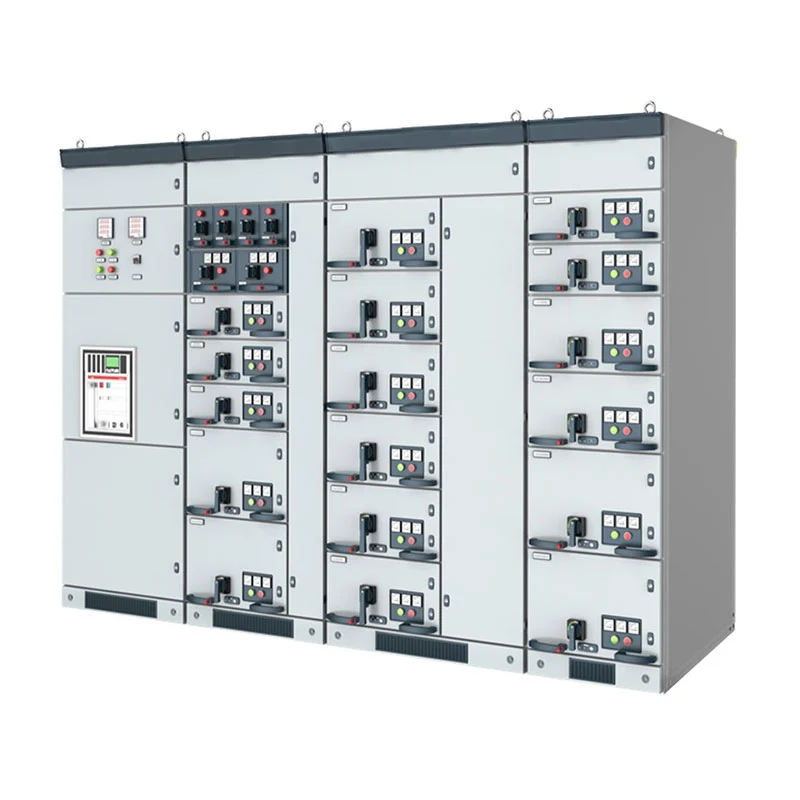

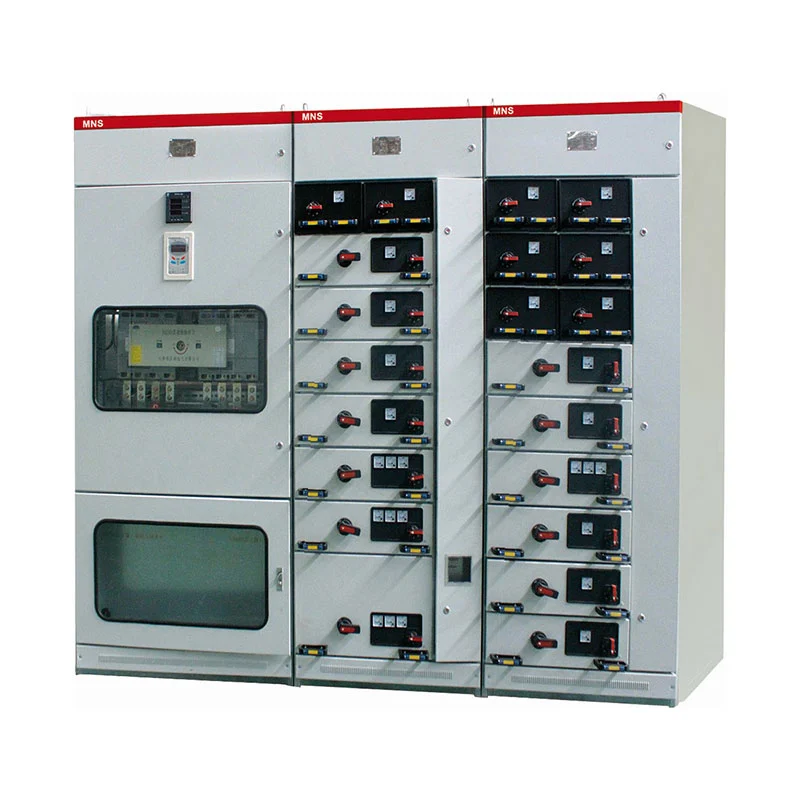

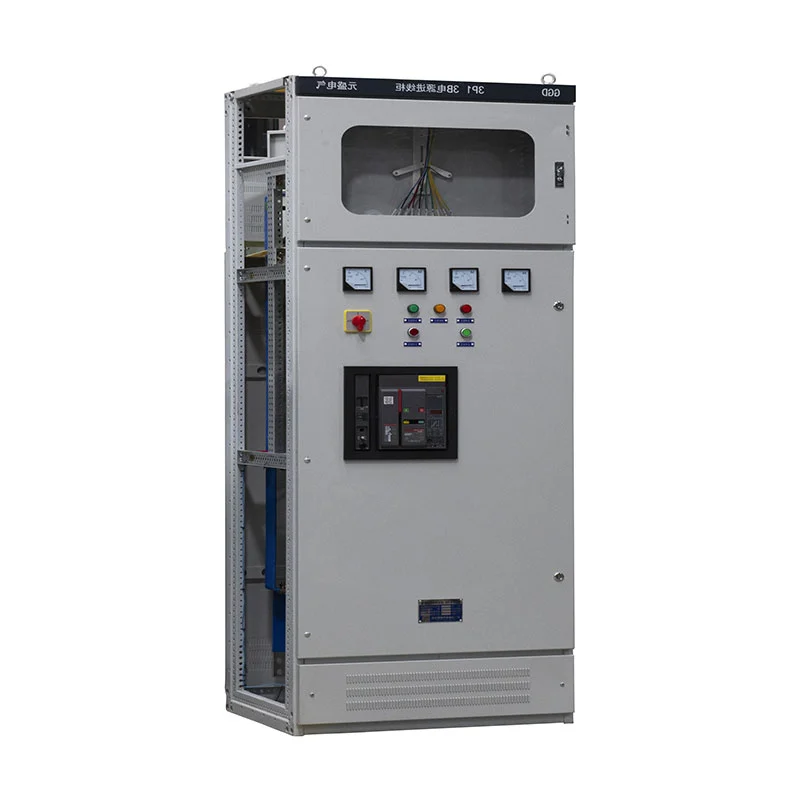

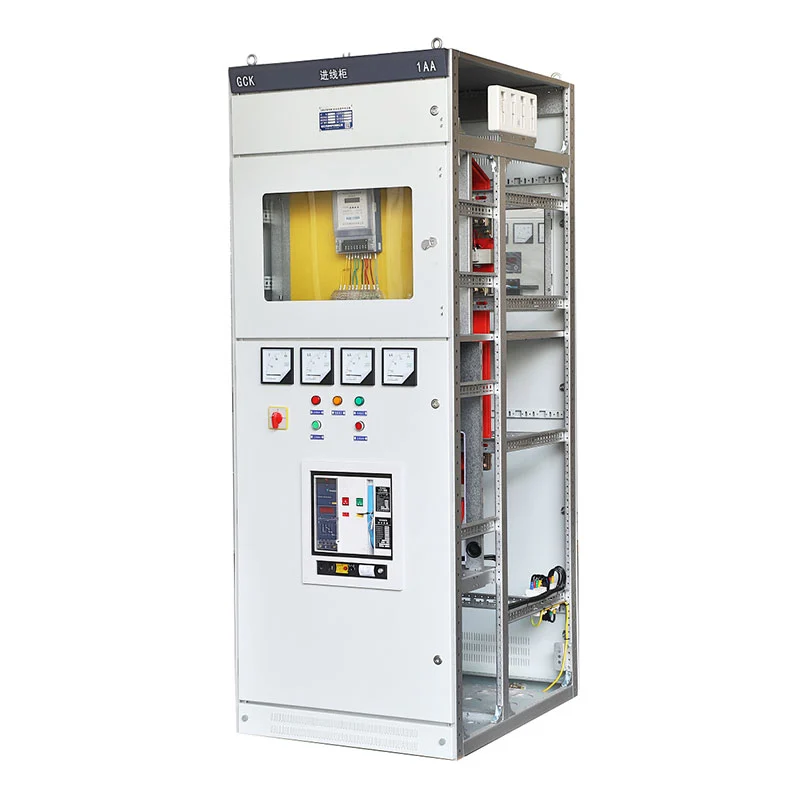

Dibangunkan oleh Zhejiang Usune Electric Co., Ltd., Papan Suis Pengagihan Boleh Tarik Voltan Rendah sesuai untuk AC Sistem 50Hz dengan voltan kerja undian sehingga 400V dan arus undian sehingga 3150A. Reka bentuk menggabungkan busbar tembaga pengedaran, pemutus litar boleh dikonfigurasikan, pendawaian menengah tersusun dan ruang kabel khusus untuk menyokong berbeza susun atur projek. Usune mengeluarkan dan membekalkan penyelesaian suis voltan rendah untuk loji kuasa, pencawang, kilang, kemudahan perlombongan, bangunan komersial dan projek pengagihan kuasa lain di China dan pasaran luar negara.
Beban elektrik yang berbeza memerlukan susunan penyuap yang berbeza. Kabinet boleh dikonfigurasikan mengikut gambar rajah pengagihan kuasa, membenarkan litar masuk, litar keluar, penyuap motor dan kuasa reaktif litar pampasan untuk disusun dalam sistem pengagihan voltan rendah yang sama.
Untuk keperluan pengedaran yang lebih besar, pemutus litar universal seperti siri Emax, MT, 3WN, AH dan ME boleh dipilih mengikut reka bentuk projek. Konfigurasi juga boleh menggabungkan pemutus litar kes acuan, beban suis dan komponen elektrik lain berdasarkan penarafan arus dan skim perlindungan yang diperlukan.
Pendekatan konfigurasi ini membolehkan peralatan disesuaikan dengan seni bina pengagihan kuasa yang berbeza bergantung pada satu susunan elektrik tetap.
Bar bas utama dan busbar cawangan menggunakan kuprum elektrolitik untuk menyediakan laluan pembawa arus yang stabil antara dan litar keluar. Penebat kalis api dan lengan pengecut haba digunakan pada bar bas yang berkaitan bahagian untuk meningkatkan perlindungan penebat dan mengekalkan pengenalan fasa yang jelas.
Susunan busbar direka mengikut lukisan elektrik dan keperluan arus undian. Fleksibel sambungan busbar juga boleh disediakan pada sambungan masuk antara jambatan bas dan litar utama pemutus di mana diperlukan oleh reka bentuk projek.
Untuk pasukan perolehan, konfigurasi ini membantu memudahkan pemadanan papan suis dengan transformer huluan, jambatan bas dan sistem penyuap hiliran.
Rangka kabinet dan sekatan dalaman dihasilkan daripada plat keluli gulung sejuk. Plat standard ketebalan tidak kurang daripada 2 mm, memberikan kekuatan mekanikal yang mencukupi untuk operasi biasa, pemeriksaan dan penyelenggaraan.
Struktur kabinet menyediakan kawasan khusus untuk komponen elektrik, sambungan kabel dan kawalan sekunder pendawaian. Pintu, pemegang kendalian, plat pengenalan dan label dalaman disusun mengikut elektrik reka bentuk untuk memudahkan pengenalan litar semasa pentauliahan dan penyelenggaraan.
Bas pembumian tembaga PE berjalan di sepanjang arah susunan kabinet. Komponen yang memerlukan pembumian boleh disambungkan kepada konduktor ini, dengan terminal pembumian khusus disediakan untuk sambungan ke pembumian luaran rangkaian.
Litar sekunder disusun mengikut lukisan projek dan keperluan kawalan. Kawal penggunaan pendawaian konduktor tembaga bertebat yang fleksibel dan disusun dalam berkas untuk menyediakan pendawaian dalaman yang bersih dan boleh diselenggara susunan.
Litar kawalan biasanya menggunakan konduktor 1.5 mm², manakala litar arus AC menggunakan konduktor 2.5 mm², tertakluk kepada reka bentuk kejuruteraan akhir. Blok terminal kalis api digunakan, dan nombor wayar atau tanda pengenalan litar disediakan untuk sepadan dengan lukisan elektrik.
Untuk kabinet masuk, perlindungan perjalanan undervoltage boleh dimasukkan ke dalam perlindungan pemutus litar susunan. Lampu penunjuk, suis kawalan dan alat pengukur juga boleh dikonfigurasikan mengikut fungsi setiap litar.
Papan Suis Pengagihan Boleh Tarik Voltan Rendah boleh dikonfigurasikan untuk beberapa kuasa voltan rendah biasa fungsi pengedaran. Kabinet yang masuk menerima kuasa daripada pengubah huluan atau sumber kuasa, manakala kabinet keluar mengagihkan elektrik kepada beban hiliran.
Litar kawalan motor boleh disusun menggunakan konfigurasi laci besar dan kecil, dengan pemutus litar atau bercantum suis beban berputar dipilih mengikut ciri motor. Kabinet pampasan kapasitor boleh menggabungkan peralatan pampasan kuasa reaktif manual, automatik atau jauh.
Susunan modular ini membolehkan platform kabinet yang sama untuk menyokong tugas pengagihan elektrik yang berbeza di dalamnya satu projek.
| item | Spesifikasi |
| Jenis Produk | Papan Suis Pengagihan Boleh Tarik Voltan Rendah |
| Voltan Kerja Ternilai | 0.4kV |
| Kekerapan Dinilai | 50Hz |
| Nilai Semasa | Sehingga 3150A |
| Ijazah Perlindungan | IP23 |
| Pemasangan | Dalaman |
| Ketinggian | ≤2000m |
| Tahap Pencemaran | Tahap 3 |
| Suhu Ambien | -10°C hingga +40°C |
| Kelembapan Relatif Purata Harian | ≤95% |
| Kelembapan Relatif Purata Bulanan | ≤90% |
| Keamatan Seismik | ≤Magnitud 8 |
| Bahan Busbar Utama | Kuprum Elektrolitik |
| Bahan Kabinet | Plat Keluli Gelek Sejuk |
| Warna Kabinet Standard | Kelabu Elektrik, RAL7032 |
| Model | Voltan berkadar (V) | Arus berkadar (A) | Arus putus litar pintas berkadar (KA) | Nilai tahan masa singkat (1s) (kA) | Puncak terkadar menahan arus (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||

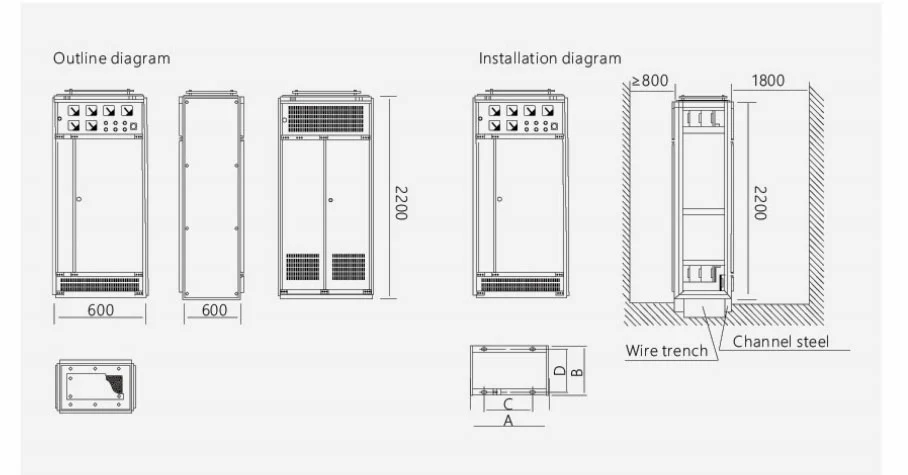

| Kod produk | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
Peralatan ini bertujuan untuk pemasangan dalaman dalam persekitaran tanpa getaran, hentaman atau menghakis yang teruk syarat. Suhu ambien hendaklah kekal di antara -10°C dan +40°C, dengan suhu purata dalam lingkungan 24 jam tidak melebihi +35°C.
Ketinggian pemasangan biasanya terhad kepada 2000 m. Pada suhu ambien maksimum +40°C, relatif kelembapan tidak boleh melebihi 50%, manakala kelembapan relatif yang lebih tinggi boleh dibenarkan pada suhu yang lebih rendah mengikut keadaan persekitaran yang berkenaan.
Kecondongan pemasangan tidak boleh melebihi 5° dari satah menegak. Jika peralatan diperlukan untuk khas persekitaran atau keadaan operasi, konfigurasi akhir boleh ditentukan melalui perundingan teknikal antara Usune dan pelanggan.
Keselamatan elektrik ditangani melalui pembinaan kabinet dan perlindungan litar. Mekanikal dan elektrik fungsi saling mengunci digabungkan mengikut konfigurasi yang dipilih untuk mengurangkan ralat pengendalian.
Kabinet menggunakan label litar dan nombor komponen yang dikenal pasti dengan jelas, manakala sistem pembumian menyediakan a bas tembaga PE khusus untuk sambungan pembumian. Petak kabel boleh direka bentuk dengan ruang yang mencukupi untuk kepala kabel dan pemasangan pengubah arus urutan sifar jika diperlukan.
Pintu depan dan belakang direka untuk membuka dan menutup yang stabil, manakala komponen pengendalian diletakkan pada kedudukannya elakkan gangguan pada pintu dan pemegang kabinet.
Usune mengeluarkan peralatan elektrik voltan rendahnya mengikut keperluan IEC dan GB yang berkenaan. Berkaitan piawaian termasuk GB/T 14048.2, GB 7251.12 dan keperluan IEC yang berkenaan untuk suis voltan rendah dan pemasangan alat kawalan.
Sistem pengeluaran dan pengurusan disokong oleh pensijilan ISO 9001, ISO 14001 dan ISO 45001. Produk juga boleh dibekalkan dengan pensijilan CE dan dokumentasi ujian yang berkaitan mengikut keperluan projek.
Pensijilan dan piawaian ini menyediakan pasukan perolehan dengan asas yang didokumenkan untuk penilaian pembekal, projek kelulusan dan pembelian antarabangsa.
Kawalan kualiti meliputi bahan kabinet, bar bas tembaga, komponen elektrik, pendawaian sekunder dan siap perhimpunan. Komponen dipilih mengikut lukisan reka bentuk yang diluluskan dan spesifikasi teknikal.
Sebelum penghantaran, peralatan yang dipasang menjalani pemeriksaan dan ujian rutin. Pendawaian, pengenalan komponen, sambungan pembumian, struktur kabinet dan fungsi elektrik disemak terhadap dokumentasi projek untuk mengurangkan isu pemasangan dan pentauliahan di tapak pelanggan.
Usune juga mengekalkan rekod pengeluaran dan pemeriksaan untuk menyokong pengesahan kualiti dan kebolehkesanan projek.
Papan Suis Pengagihan Boleh Tarik Voltan Rendah telah dibekalkan untuk Projek Pelancaran Roket Cas-space, di mana pengagihan kuasa voltan rendah yang boleh dipercayai diperlukan untuk kemudahan projek dan elektrik sokongan sistem.
Untuk projek kejuruteraan dengan pelbagai beban elektrik dan litar pengedaran berbeza, kabinet modular konfigurasi membolehkan kuasa masuk, litar penyuap dan fungsi elektrik tambahan disusun mengikut reka bentuk pengagihan kuasa projek.
Dimensi kabinet boleh ditentukan mengikut lukisan elektrik yang diluluskan, pemilihan komponen, kabel keperluan kemasukan dan syarat pemasangan tapak. Usune boleh menyediakan lukisan dimensi yang sepadan untuk semakan kejuruteraan sebelum pengeluaran.
Usune melakukan pemeriksaan dan ujian rutin sebelum penghantaran. Proses ujian meliputi pemasangan kabinet, sambungan elektrik, pemasangan komponen, pembumian, pendawaian sekunder dan fungsi lain yang berkaitan.
Laporan ujian dan dokumentasi teknikal boleh disediakan mengikut keperluan projek, membantu pelanggan prosedur pemeriksaan, pemasangan dan pentauliahan masuk yang lengkap.
Konfigurasi standard dinilai pada 0.4kV, dengan arus undian sehingga 3150A. Konfigurasi elektrik terakhir ditentukan mengikut beban projek dan lukisan reka bentuk.
ya. Usune boleh menyesuaikan konfigurasi kabinet mengikut skema elektrik, kuantiti litar, komponen pemilihan, arah kemasukan kabel, dimensi kabinet dan keperluan projek lain.
Sistem ini boleh menampung konfigurasi pemutus litar yang berbeza. Pemutus litar sejagat seperti Emax, MT, Siri 3WN, AH dan ME boleh dipilih mengikut reka bentuk yang diluluskan.
ya. Konfigurasi kawalan motor boleh diatur menggunakan saiz laci yang berbeza dan pemutus litar yang sesuai atau bercantum suis beban mengikut kapasiti motor dan keperluan perlindungan.
Busbar utama dan cawangan menggunakan kuprum elektrolitik. Bahagian busbar yang berkaitan boleh disediakan dengan kalis api penebat dan lengan pelindung yang boleh dikecutkan haba.
Usune boleh menyediakan spesifikasi teknikal, lukisan elektrik, lukisan dimensi, laporan ujian dan berkaitan dokumentasi kualiti mengikut keperluan projek.
Masa utama standard biasanya 15–20 hari, bergantung pada konfigurasi, kuantiti dan keperluan projek.
Usune mempunyai lebih daripada 14 tahun pengalaman dalam pembuatan peralatan elektrik dan produk berasaskan projek pembangunan. Pasukan kejuruteraannya boleh bekerja daripada lukisan pelanggan dan spesifikasi elektrik untuk membangunkan konfigurasi kabinet yang diperlukan.
Dengan sistem pengurusan ISO 9001, ISO 14001 dan ISO 45001, pematuhan standard IEC dan GB, pensijilan CE dan ujian rutin kilang, Usune menyediakan peralatan pengedaran voltan rendah untuk domestik dan antarabangsa projek.
Untuk projek yang memerlukan Papan Suis Pengagihan Boleh Tarik Voltan Rendah, pelanggan boleh menyediakan talian tunggal rajah, arus undian, bilangan litar masuk dan keluar, keperluan komponen dan dimensi kabinet. Usune kemudiannya boleh menyediakan konfigurasi teknikal dan sebut harga yang sepadan.
