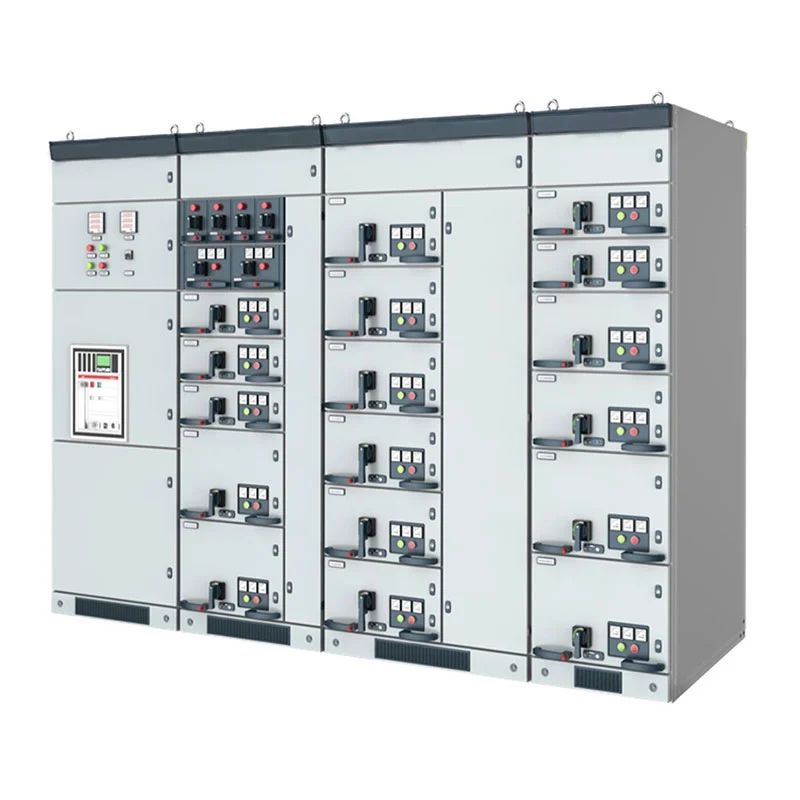

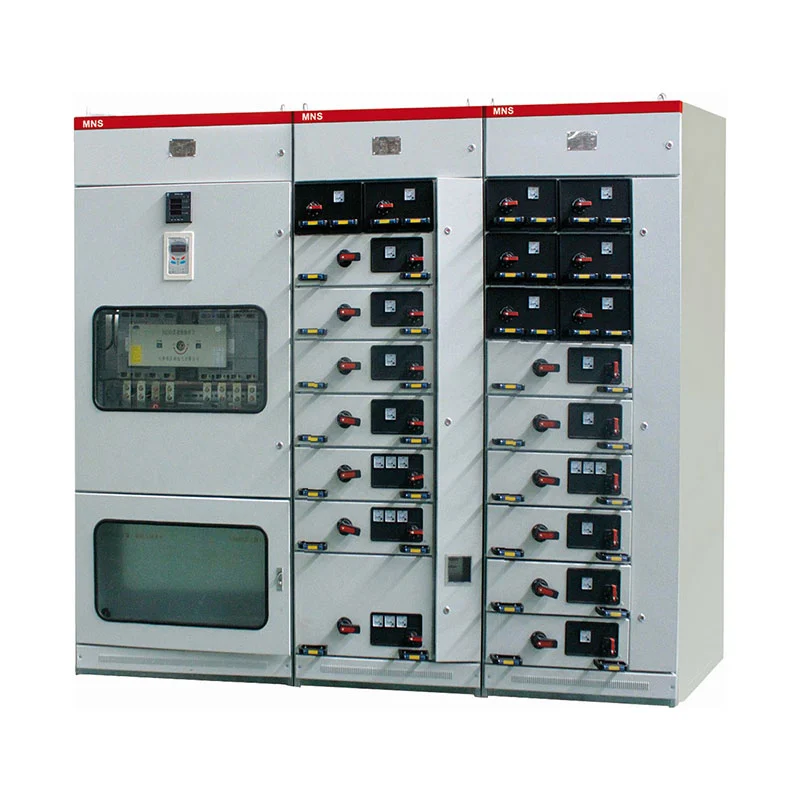

Panel Suis Boleh Tarik Voltan Rendah

Panel Alat Suis Boleh Tarik Voltan Rendah amat sesuai untuk projek di mana beberapa jenis elektrik beban perlu diuruskan daripada satu sistem pengagihan voltan rendah berpusat. Daripada menggunakan satu tetap susunan, kabinet boleh dikonfigurasikan dengan unit pengagihan kuasa, unit kawalan motor dan faktor kuasa fungsi pampasan mengikut rajah elektrik pelanggan.

Konfigurasi Sistem

Sistem elektrik voltan rendah yang besar biasanya mengandungi pelbagai jenis beban. Peralatan pengeluaran, motor, pencahayaan, peralatan tambahan, dan beban reaktif mungkin memerlukan perlindungan dan pengaturan kawalan yang berbeza.

Oleh itu, alat suis modular Usune boleh dikonfigurasikan mengikut fungsi setiap litar. Sistem tipikal boleh termasuk Pusat Pengagihan Kuasa (PC) untuk kuasa masuk dan keluar, Pusat Kawalan Motor (MCC) untuk motor penyuap, dan kabinet pampasan untuk pengurusan kuasa reaktif.

Konfigurasi ini membolehkan jurutera elektrik membangunkan papan suis di sekeliling struktur beban sebenar a projek.

Pengagihan Kuasa

Kabinet PC direka untuk bahagian penerimaan dan pengedaran sistem voltan rendah.

Bergantung pada parameter elektrik yang diperlukan, kabinet boleh memuatkan litar siri Emax, MT, 3WN, AH, ME pemutus dan komponen lain yang serasi mengikut reka bentuk yang diluluskan.

Bahagian pengedaran boleh digunakan untuk membekalkan saluran pengeluaran hiliran, transformer, peralatan tambahan, sistem bangunan, dan beban elektrik lain.

Untuk projek dengan berbilang penyuap, setiap litar boleh disusun mengikut arus dan perlindungannya keperluan, menjadikan rangkaian pengedaran keseluruhan lebih mudah untuk diatur.

Kawalan Motor

Beban motor selalunya merupakan salah satu komponen terbesar sistem elektrik perindustrian. Pam, kipas, pemampat, penghantar, alatan mesin dan peralatan pengeluaran semuanya mungkin memerlukan litar motor khusus.

Konfigurasi MCC menggunakan laci besar dan kecil untuk menampung keperluan penyuap motor yang berbeza. Yang utama peranti pensuisan untuk setiap litar boleh menggunakan pemutus litar bekas acuan berkapasiti tinggi atau beban berputar suis dengan fius.

Susunan ini membolehkan litar motor dikumpulkan secara berasingan daripada litar pengagihan kuasa am manakala mengekalkan kawalan berpusat sistem elektrik.

Kawalan Faktor Kuasa

Kemudahan industri dengan bilangan motor dan beban induktif yang banyak mungkin memerlukan pampasan kuasa reaktif.

Usune boleh mengkonfigurasi bahagian pampasan dengan fungsi pampasan faktor kuasa manual, automatik atau jauh. Kaedah kawalan yang sesuai boleh dipilih mengikut sistem pengurusan elektrik pelanggan.

Dengan mengasingkan peralatan pampasan daripada pengedaran am dan litar motor, susunan kabinet boleh menjadi lebih baik sepadan dengan strategi pengurusan kuasa keseluruhan pelanggan.

Susunan Modular

Nilai utama sistem voltan rendah boleh ditarik balik bukan sekadar struktur kabinet itu sendiri, tetapi keupayaan untuk mengatur fungsi elektrik yang berbeza dalam satu sistem yang diselaraskan.

Konfigurasi PC

Bahagian PC mengendalikan kuasa masuk dan mengagihkan elektrik kepada penyuap hiliran. Konfigurasi pemutusnya ialah dipilih mengikut keperluan semasa dan perlindungan sistem.

Konfigurasi MCC

Bahagian MCC dikhususkan untuk litar berkaitan motor. Saiz laci yang berbeza boleh diatur mengikut motor penilaian dan kuantiti penyuap.

Konfigurasi Pampasan

Bahagian pampasan menguruskan kuasa reaktif dan boleh dikonfigurasikan untuk operasi manual, automatik atau jauh.

Ketiga-tiga kawasan berfungsi ini boleh direka bentuk secara berasingan atau disepadukan ke dalam papan suis voltan rendah yang sama mengikut kepada keperluan projek.

Pemilihan Berasaskan Beban

Pemilihan sistem suis voltan rendah harus bermula dengan beban elektrik dan bukannya kabinet penampilan.

Untuk projek pengagihan kuasa, jurutera biasanya perlu mengesahkan voltan masuk, arus undian, bilangan penyuap keluar, aras litar pintas, kapasiti motor, dan keperluan pengembangan masa hadapan.

Untuk kemudahan intensif motor, bilangan dan penarafan motor menjadi faktor penting dalam menentukan MCC konfigurasi.

Di mana beban reaktif adalah penting, kapasiti pampasan yang diperlukan dan kaedah kawalan juga harus dipertimbangkan.

Pendekatan berasaskan beban ini membantu memastikan konfigurasi suis akhir sepadan dengan operasi sebenar ciri-ciri kemudahan tersebut.

Aplikasi

Panel Suis Boleh Tarik Voltan Rendah boleh dikonfigurasikan untuk industri dan persekitaran elektrik yang berbeza mengikut fungsi pengagihan yang diperlukan.

Pembuatan Perindustrian

Kilang boleh menggunakan konfigurasi PC dan MCC untuk mengagihkan kuasa kepada peralatan pengeluaran, motor, sistem tambahan, dan mesin proses.

Kemudahan Petrokimia

Loji petrokimia biasanya mempunyai banyak sistem pacuan motor seperti pam, kipas dan pemampat. Berpisah litar kawalan motor boleh diatur dalam bahagian MCC.

Tumbuhan Metalurgi

Kemudahan keluli dan metalurgi selalunya mengandungi motor berkuasa tinggi dan berbilang barisan pengeluaran. Modular pengagihan membolehkan beban berbeza diuruskan melalui litar penyuap khusus.

Kemudahan Pengangkutan

Infrastruktur pengangkutan boleh menggunakan pengedaran voltan rendah berpusat untuk bekalan kuasa peralatan, tambahan sistem, peralatan pengudaraan, dan beban elektrik lain.

Bangunan Komersil

Bangunan bertingkat tinggi dan pembangunan kediaman boleh menggunakan kabinet pengedaran voltan rendah untuk penyuap berpusat pengurusan dan bekalan peralatan elektrik.

Projek Tenaga

Kemudahan berkaitan kuasa boleh menggabungkan pengagihan masuk, penyuap keluar, litar motor dan kuasa reaktif pampasan dalam sistem voltan rendah bersepadu.

Keadaan Operasi

Peralatan standard direka untuk suhu ambien antara -5°C dan +40°C, dengan suhu purata tidak melebihi +35°C dalam tempoh 24 jam.

Ketinggian pemasangan standard ialah ≤2000m. Udara sekeliling hendaklah agak bersih, dan sesuai langkah-langkah perlu dipertimbangkan di mana kelembapan dan turun naik suhu boleh menyebabkan pemeluwapan.

Untuk pengangkutan dan penyimpanan, julat suhu yang berkenaan ialah -25°C hingga +55°C, dengan pendedahan jangka pendek sehingga +70°C selama tidak lebih daripada 24 jam.

Jika peralatan diperlukan untuk platform minyak luar pesisir, loji kuasa nuklear, atau persekitaran khas lain, keadaan operasi hendaklah disahkan secara berasingan antara Usune dan pelanggan.

Spesifikasi Teknikal

Parameter elektrik akhir hendaklah disahkan mengikut rajah satu talian pelanggan, senarai beban, keperluan perlindungan, dan keadaan pemasangan.

Pertimbangan Kejuruteraan

Untuk pasukan perolehan, memilih kabinet suis voltan rendah sahaja mengikut voltan dan arus terkadar mungkin tidak cukuplah.

Bilangan litar keluar, kuantiti penyuap motor, penilaian motor individu, keperluan litar pintas, kapasiti kuasa masuk, dan keperluan pampasan semuanya boleh menjejaskan konfigurasi kabinet akhir.

Usune boleh menyemak keperluan elektrik pelanggan dan mengesyorkan gabungan PC, MCC dan yang sesuai fungsi pampasan.

Pendekatan ini amat berguna untuk projek perindustrian di mana papan suis perlu memuatkan berbilang jenis beban elektrik dan bukannya hanya berfungsi sebagai kabinet pengedaran konvensional.

Rujukan Projek

Projek Pelancaran Roket Cas-angkasa

Projek Pelancaran Roket Cas-space ialah salah satu rujukan projek yang dikaitkan dengan peralatan elektrik Usune.

Kemudahan pelancaran roket mengandungi sistem elektrik sokongan yang kompleks dan memerlukan pengagihan kuasa yang teratur untuk peralatan, kemudahan tambahan, sistem berkaitan kawalan, dan beban infrastruktur.

Dalam persekitaran sedemikian, sistem pengagihan elektrik perlu menampung ciri-ciri beban yang berbeza manakala mengekalkan organisasi litar yang jelas. Alat suis voltan rendah Usune telah digunakan sebagai sebahagian daripada projek itu susunan peralatan elektrik.

Projek ini menunjukkan penggunaan peralatan elektrik Usune dalam infrastruktur khusus di mana kuasa keperluan pengedaran melangkaui bangunan komersial atau perindustrian konvensional.

Pemilihan Produk

Sebelum memesan Panel Suis Boleh Tarik Voltan Rendah, pelanggan biasanya harus menyediakan projek berikut maklumat:

Menyediakan butiran ini pada peringkat sebut harga membolehkan Usune membangunkan konfigurasi gear suis yang lebih tepat dan mengurangkan perubahan yang tidak perlu semasa pengeluaran.

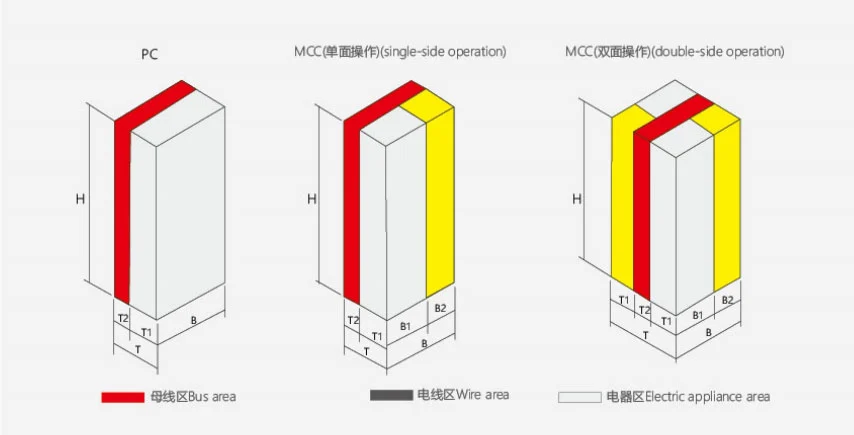

Dimensi Luaran Produk

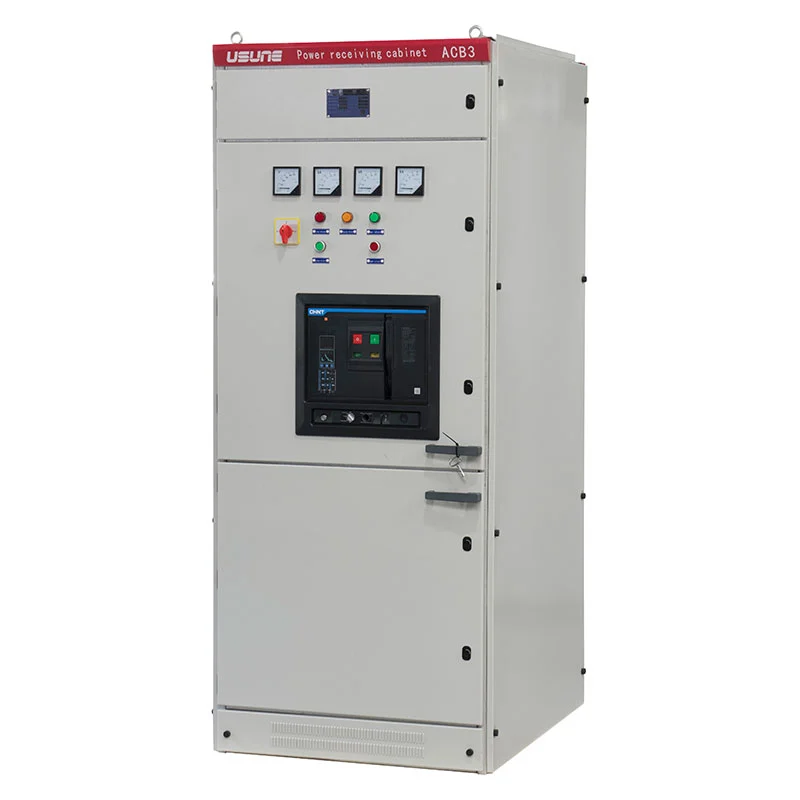

Kabinet pusat pengagihan kuasa(PC).

B Kabinet pusat kawalan motor(MCC).

Pengurusan Kualiti

Usune mengendalikan proses pembuatan dan pengurusan kualitinya mengikut ISO 9001, ISO 14001 dan ISO 45001.

Produk ini dibangunkan dan dikilangkan dengan merujuk kepada piawaian IEC dan GB yang berkenaan. Pensijilan CE ialah tersedia untuk konfigurasi produk dan pasaran sasaran yang berkenaan.

Pemeriksaan kilang meliputi pemasangan komponen, pemasangan kabinet, sambungan elektrik, mekanisme berfungsi, dan ujian rutin sebelum penghantaran.

Dokumen teknikal dan laporan ujian yang berkaitan boleh disediakan mengikut keperluan projek.

Soalan Lazim

Apakah voltan terkadar sistem?

Peralatan ini direka untuk sistem AC dengan voltan kerja berkadar 660V dan ke bawah.

Apakah fungsi yang boleh diintegrasikan?

Sistem ini boleh menyepadukan pengagihan kuasa, kawalan motor, dan fungsi pampasan faktor kuasa automatik.

Apakah kabinet PC?

Kabinet PC digunakan terutamanya untuk penerimaan dan pengagihan kuasa. Ia boleh dikonfigurasikan dengan litar yang sesuai pemutus mengikut keperluan sistem.

Apakah kabinet MCC?

Kabinet MCC direka untuk kawalan terpusat dan perlindungan berbilang litar motor. Ia boleh menggunakan besar dan konfigurasi laci kecil.

Bolehkah peralatan disesuaikan?

ya. Usune boleh mengkonfigurasi kabinet mengikut rajah satu baris pelanggan, senarai beban, penilaian motor, kuantiti penyuap, dan keperluan pampasan.

Apakah piawaian yang diikuti oleh Usune?

Usune beroperasi di bawah sistem pengurusan ISO 9001, ISO 14001 dan ISO 45001. Produk direka mengikut piawaian IEC dan GB yang berkenaan, dengan pensijilan CE tersedia untuk konfigurasi yang berkenaan.

Bolehkah persekitaran operasi khas disokong?

Persekitaran khas seperti platform luar pesisir dan kemudahan tenaga nuklear memerlukan penilaian teknikal yang berasingan dan perjanjian sebelum pengeluaran.

Apakah maklumat yang diperlukan untuk sebut harga?

Pelanggan disyorkan untuk memberikan voltan sistem, arus masuk, kuantiti penyuap, maklumat motor, tahap litar pintas, keperluan pampasan, gambar rajah satu talian, dan persekitaran pemasangan.

Adakah Usune menyediakan laporan ujian?

ya. Pemeriksaan kilang dan ujian rutin dijalankan sebelum penghantaran, dan laporan ujian yang berkaitan boleh dibuat disediakan mengikut keperluan projek.

Keupayaan Bekalan Usune

Usune memfokuskan pada peralatan elektrik voltan rendah dan menyediakan konfigurasi gear suis berorientasikan projek untuk perindustrian, komersial, tenaga, pengangkutan dan aplikasi infrastruktur khusus.

Bagi pelanggan yang membeli Panel Suis Boleh Tarik Voltan Rendah, Usune boleh menyokong proses daripada elektrik pengesahan parameter dan konfigurasi kabinet kepada pemeriksaan pembuatan dan dokumentasi penghantaran, menyediakan a penyelesaian praktikal berdasarkan sistem elektrik sebenar dan bukannya menggunakan konfigurasi yang sama untuk setiap projek.
