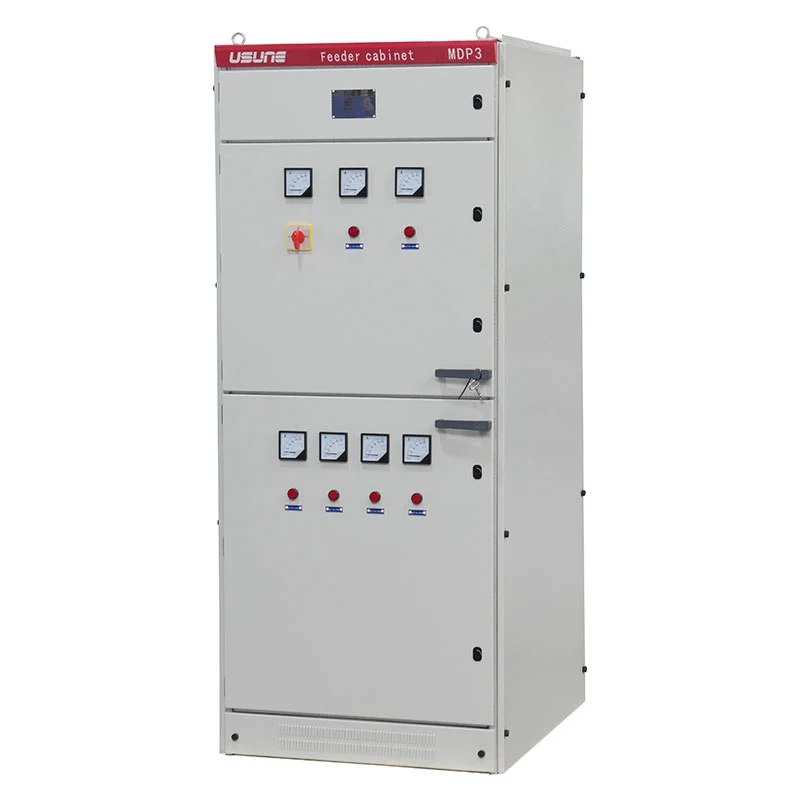

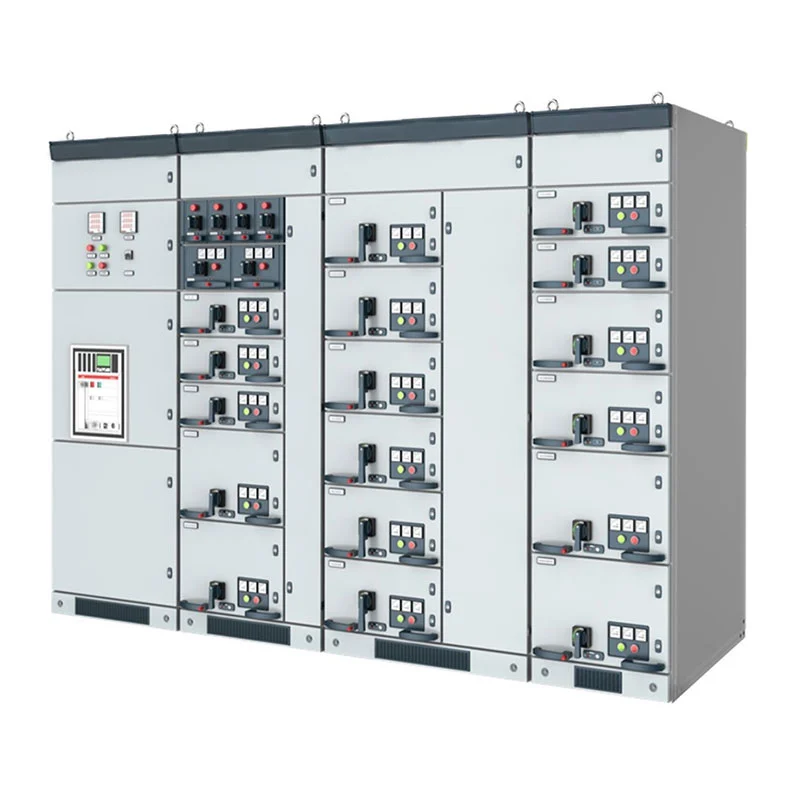

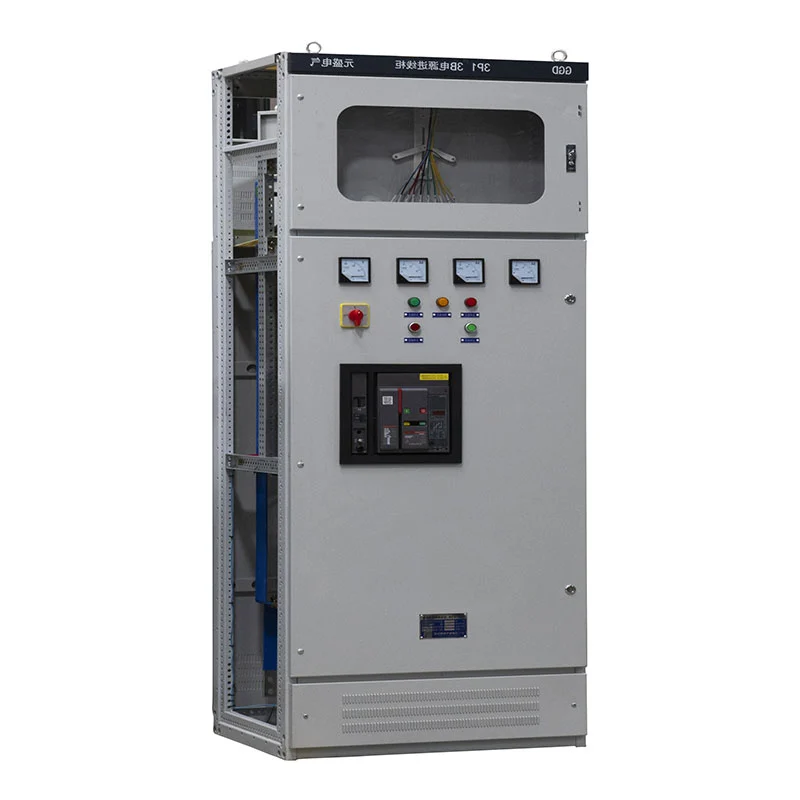

Panel Pengagihan Kuasa Voltan Rendah GGD direka untuk aplikasi pengagihan kuasa dalaman dengan frekuensi terkadar daripada 50Hz dan voltan kerja berkadar sehingga 380/400V. Struktur kabinetnya, bar bas tembaga, litar kawalan dan perlindungan komponen boleh dikonfigurasikan mengikut keperluan projek. Penyelesaiannya sesuai untuk loji janakuasa, pencawang, kilang, perusahaan perlombongan, bangunan komersial dan kemudahan pengedaran elektrik lain.
Panel Pengagihan Kuasa Voltan Rendah GGD direka sebagai unit pengagihan voltan rendah berpusat. Ia boleh menerima kuasa elektrik daripada sistem huluan dan mengagihkannya kepada berbilang litar keluar untuk peralatan, lampu, motor dan beban lain.
Kabinet boleh disusun sebagai kabinet masuk, kabinet agihan keluar, kabinet pampasan kapasitor atau konfigurasi lain mengikut rajah talian tunggal elektrik. Ini menjadikan sistem lebih mudah untuk disepadukan rangkaian pengedaran industri dan komersial yang berbeza.
Susunan dalaman memisahkan komponen elektrik utama dan pendawaian kawalan mengikut reka bentuk projek. Pemutus litar sejagat, pemutus litar kes acuan, pemutus litar kecil, penyentuh, geganti, meter dan komponen lain boleh dipilih mengikut fungsi litar yang diperlukan.
Untuk projek yang memerlukan jenama atau spesifikasi komponen tersuai, Usune boleh menyelaraskan pemilihan komponen dengan pembeli sebelum pengeluaran.
Rangka kabinet dan sekatan dihasilkan daripada plat keluli tergelek sejuk. Ketebalan plat rujukan ialah ≥2mm, dengan tepi siap dirawat untuk mengurangkan tepi tajam semasa operasi dan penyelenggaraan.
Struktur kabinet direka untuk memberikan kekuatan mekanikal yang mencukupi untuk operasi biasa sambil membenarkan akses untuk pemeriksaan, pendawaian dan penggantian komponen. Pintu depan dan belakang disusun untuk praktikal operasi dan penyelenggaraan.
Kuprum elektrolitik digunakan untuk busbar utama dan cawangan. Bahan pelindung penebat dan pengecutan haba boleh digunakan pada sistem busbar untuk mengekalkan prestasi dielektrik yang diperlukan.
Pengenalan fasa disediakan untuk susunan busbar, manakala sambungan busbar diproses mengikut kaedah sambungan elektrik yang diperlukan. Sambungan busbar yang fleksibel juga boleh disediakan jika diperlukan antara jambatan bas masuk dan pemutus litar utama.
Bas tembaga PE khusus disusun di sepanjang arah pemasangan kabinet. Komponen yang memerlukan pembumian boleh disambungkan melalui sistem PE, dengan terminal pembumian disediakan untuk sambungan ke rangkaian pembumian luaran.
Petak kabel juga boleh menyimpan ruang yang mencukupi untuk kepala kabel dan pemasangan pengubah arus yang berkaitan mengikut lukisan projek.
Kabinet masuk boleh dilengkapi dengan pemutus litar universal dan fungsi perlindungan yang sepadan. The konfigurasi yang dibekalkan boleh termasuk pemutus litar kendalian elektrik dengan perlindungan perjalanan undervoltage dan fungsi kelewatan masa mengikut reka bentuk elektrik.
Konfigurasi perlindungan dan kawalan ditentukan oleh keperluan projek dan bukannya terhad kepada satu gabungan komponen tetap.
Litar keluar boleh diatur untuk beban dan keperluan pengagihan yang berbeza. Pemutus litar, penyentuh, geganti haba dan blok terminal boleh dipilih mengikut arus undian dan keperluan kawalan masing-masing penyuap.
Susun atur kabinet menyokong pengenalan litar yang jelas, dengan nombor peranti dan label pendawaian diletakkan lebih mudah pemeriksaan dan penyelenggaraan.
Untuk aplikasi motor, kabinet boleh menyepadukan litar kawalan motor dengan pensuisan dan perlindungan yang sesuai komponen. Lampu penunjuk mula/berhenti dan pengenalan litar boleh diatur pada panel kabinet untuk membantu pengendali cepat mengenal pasti litar motor individu.
Litar kawalan sekunder berwayar mengikut lukisan elektrik yang diluluskan. Konduktor fleksibel ialah disusun dalam berkas tersusun, dengan penebat dan lengan yang sesuai digunakan di mana pendawaian melalui alat alih atau kawasan terdedah secara mekanikal.
Keratan rentas rujukan termasuk 1.5 mm² untuk kawalan dan litar voltan AC dan 2.5 mm² untuk litar arus AC, tertakluk kepada reka bentuk elektrik akhir.
Blok terminal menggunakan komponen kalis api, manakala konduktor dikenal pasti mengikut penomboran litar atau arah konduktor yang ditunjukkan pada lukisan. Label dalaman tulisan tangan dielakkan; nombor litar dan peralatan pengenalan dicetak atau dicop panas untuk penyelenggaraan jangka panjang yang lebih jelas.
Panel Pengagihan Kuasa Voltan Rendah GGD direka mengikut parameter rujukan berikut:
| item | Spesifikasi |
| Jenis Produk | Panel Pengagihan Kuasa Voltan Rendah GGD |
| Voltan Ternilai | 0.4kV |
| Kekerapan Dinilai | 50Hz |
| Nilai Semasa | Sehingga 3150A |
| Ijazah Perlindungan | IP23 |
| Pemasangan | Dalaman |
| Tahap Pencemaran | Tahap 3 |
| Ketinggian | ≤1000m |
| Suhu Ambien | -10°C hingga +40°C |
| Kelembapan Relatif Purata Harian | ≤95% |
| Kelembapan Relatif Purata Bulanan | ≤90% |
| Keamatan Seismik | Sehingga magnitud 8 |
Parameter elektrik akhir, dimensi kabinet dan pemilihan komponen ditentukan mengikut yang diluluskan lukisan teknikal dan keperluan projek.
| Model | Voltan berkadar (V) | Arus berkadar (A) | Arus putus litar pintas berkadar (KA) | Nilai tahan masa singkat (1s) (kA) | Puncak terkadar menahan arus (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||
| Kod produk | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
Di kilang, bengkel dan kemudahan perlombongan, Panel Agihan Kuasa Voltan Rendah GGD boleh berfungsi sebagai pusat titik pengedaran untuk peralatan pengeluaran, motor, lampu dan sistem tambahan.
Kabinet boleh dikonfigurasikan untuk rangkaian pengedaran bangunan komersial dan bertingkat tinggi di mana berbilang keluar litar memerlukan perlindungan berpusat, pengukuran dan kawalan.
Loji janakuasa dan pencawang boleh menggunakan peralatan untuk pengagihan kuasa tambahan voltan rendah dan hiliran sistem elektrik, dengan konfigurasi dalaman disesuaikan dengan gambar rajah satu baris projek.
Peralatan ini bertujuan untuk pemasangan dalaman. Suhu operasi rujukan ialah -10°C hingga +40°C, dengan satu ketinggian sehingga 1000m.
Persekitaran sekeliling hendaklah bebas daripada getaran, hentaman dan keadaan menghakis yang teruk. Apabila istimewa keperluan persekitaran wujud, syarat teknikal boleh dibincangkan antara Usune dan pembeli sebelum ini pengeluaran.
Semasa pemasangan, kecondongan peralatan ke satah menegak tidak boleh melebihi 5°. Pemasangan yang betul membantu mengekalkan penjajaran kabinet, operasi pintu dan kebolehpercayaan sambungan elektrik.
Reka bentuk dan pembuatan Panel Pengagihan Kuasa Voltan Rendah GGD mengikut alat suis voltan rendah yang berkenaan keperluan, termasuk standard GB dan IEC yang berkaitan. Peralatan yang dibekalkan boleh dihasilkan mengikut spesifikasi projek terpakai terkini dan dokumentasi teknikal yang diluluskan.
Piawaian rujukan utama termasuk GB/T 14048.2, GB 7251.12, IEC 439-1, GB 4942.2 dan elektrik lain yang berkenaan piawaian yang ditetapkan oleh projek.
Aktiviti pembuatan dan pengurusan kualiti Usune disokong oleh sistem ISO 9001, ISO 14001 dan ISO 45001. Produk elektrik juga boleh dibekalkan dengan pensijilan CE, bersama dengan dokumentasi ujian yang berkaitan mengikut kepada konfigurasi produk.
| item Perbandingan | Panel Pengagihan Kuasa Voltan Rendah GGD | Alat suis boleh ditarik balik | Kabinet Pengedaran Jenis Tetap |
| Tujuan Utama | Pengagihan, kawalan dan perlindungan kuasa voltan rendah | Pensuisan dan penyelenggaraan litar yang kerap | Pengagihan kuasa asas |
| Voltan Biasa | 0.4kV | Voltan rendah/sederhana bergantung pada konfigurasi | Voltan rendah |
| Struktur Kabinet | Kabinet modular tetap | Struktur laci/troli boleh ditarik balik | Pemasangan tetap |
| Akses Litar | Penyelenggaraan depan dan belakang bergantung pada reka bentuk | Pengeluaran pantas unit berfungsi | Akses penyelenggaraan konvensional |
| Fleksibiliti Konfigurasi | tinggi | Sangat tinggi | Sederhana |
| Sistem Busbar | Bar bas utama dan cawangan tembaga | Susunan busbar berpetak | Bar bas tembaga atau aluminium |
| Beban yang Sesuai | Pengumpan, motor, lampu, sistem tambahan | Suapan berbilang dan litar kawalan motor | Beban pengedaran am |
| Pendekatan Penyelenggaraan | Pemeriksaan dan penggantian peringkat komponen | Pengeluaran unit berfungsi untuk penyelenggaraan | Penyelenggaraan peringkat komponen |
| Penyesuaian Projek | Gambar rajah satu baris dan penyesuaian berasaskan komponen | Penyesuaian konfigurasi laci | Penyesuaian konfigurasi asas |
| Aplikasi Biasa | Kilang, pencawang, loji kuasa, bangunan | Pengagihan industri dan kawalan motor | Pengedaran komersial dan tujuan umum |
Panel Pengagihan Kuasa Voltan Rendah GGD amat sesuai apabila projek memerlukan terpusat yang mantap kabinet pengedaran dengan struktur dalaman yang jelas, sistem busbar tembaga dan pemilihan fleksibel masuk, litar keluar dan kawalan.
Untuk projek di mana penggantian pantas unit berfungsi individu adalah keperluan utama, boleh ditarik balik konfigurasi mungkin lebih sesuai. Untuk rangkaian pengedaran yang lebih mudah dengan perubahan litar yang lebih sedikit, jenis tetap kabinet boleh memberikan penyelesaian yang lebih mudah.
Usune boleh memilih struktur kabinet, pemutus litar, susunan busbar, komponen kawalan dan pendawaian dalaman mengikut rajah satu baris projek dan keperluan teknikal.
Panel Pengagihan Kuasa Voltan Rendah GGD telah dirujuk untuk Projek Pelancaran Roket Cas-space, menunjukkan aplikasinya dalam persekitaran projek di mana pengagihan voltan rendah berstruktur dan elektrik kebolehpercayaan peralatan adalah penting.
Zhejiang Usune Electric Co., Ltd. mempunyai lebih daripada 14 tahun pengalaman dalam bidang peralatan elektrik, disokong oleh pasukan R&D berpengalaman yang mampu membangunkan konfigurasi mengikut keperluan khusus projek.
Daripada komponen elektrik dan fabrikasi kabinet kepada pendawaian dalaman dan pemeriksaan akhir, Usune terpakai terkawal pengeluaran dan prosedur pemeriksaan kualiti. Masa utama pengeluaran standard adalah lebih kurang 15–20 hari, bergantung pada konfigurasi dan kuantiti pesanan.
Untuk projek yang memerlukan pemutus litar tertentu, komponen kawalan, dimensi kabinet, susunan busbar atau konfigurasi pendawaian, Usune boleh membangunkan peralatan berdasarkan gambar rajah satu baris pembeli dan teknikal spesifikasi.
Voltan terkadar rujukan standard ialah 0.4kV, dengan frekuensi terkadar 50Hz. Parameter akhir bergantung pada projek reka bentuk.
Konfigurasi yang dibekalkan boleh mencapai 3150A, tertakluk kepada pemutus litar yang dipilih, bar bas dan elektrik keseluruhan reka bentuk.
ya. Dimensi kabinet, komponen elektrik, litar masuk dan keluar, fungsi kawalan, bar bas susunan dan butiran lain boleh disesuaikan mengikut lukisan yang diluluskan.
Konfigurasi boleh termasuk pemutus litar universal, pemutus litar kes acuan, pemutus litar kecil, penyentuh, geganti terma, meter dan komponen lain mengikut keperluan projek.
Tempoh pengeluaran biasa adalah lebih kurang 15–20 hari, bergantung pada kuantiti dan konfigurasi teknikal.
ya. Usune boleh menyediakan OEM dan penyesuaian berasaskan projek, termasuk konfigurasi komponen dan pelanggan yang ditentukan keperluan.
Komponen dan kabinet yang dipasang diperiksa semasa pengeluaran, diikuti dengan pemeriksaan rutin dan ujian sebelum ini penghantaran. Dokumentasi ujian yang berkaitan boleh dibekalkan mengikut keperluan projek.
