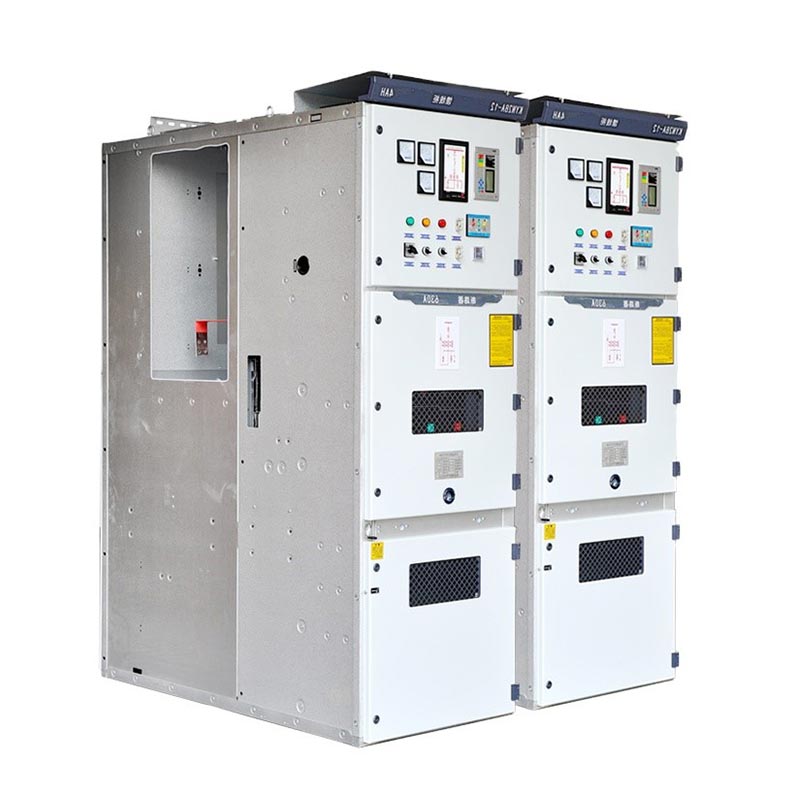

Kyn28 Switchgear 6kv

Usune Kyn28 Switchgear 6kV ialah alat suis tertutup logam boleh ditarik balik berperisai AC dalaman, sesuai untuk 3.6kV~12kV aras voltan, sistem kuasa AC tiga fasa 50/60Hz, dan merupakan kawalan teras dan peranti perlindungan dalam kuasa proses penghantaran dan pengedaran. Dibangunkan dan dikeluarkan secara bebas oleh Zhejiang Usune Electric, ini produk menyepadukan konsep reka bentuk termaju dan proses pembuatan matang, mengimbangi keselamatan, kebolehpercayaan, dan kepraktisan. Ia memenuhi keperluan pengagihan kuasa bagi sistem bersegmen bar bas tunggal dan bar bas tunggal, mencapai skala besar aplikasi dalam industri kuasa, metalurgi, kimia dan pembinaan, menyumbang kepada yang selamat dan cekap pengendalian sistem kuasa global dengan prestasi yang stabil.

Alat suis voltan rendah

Alat suis voltan sederhana

Parameter Teknikal Teras

Reka Bentuk Struktur dan Ciri Teras

1. Reka Bentuk Modular boleh tanggal

Komponen teras Kyn28 Switchgear 6kV, pemutus litar vakum (serasi dengan VS1, VD4, dll.), dipasang di atas troli mudah alih. Untuk penyelenggaraan rutin, ujian atau penggantian, hanya troli pemutus litar perlu dikeluarkan untuk operasi, tanpa perlu menyahtenagakan seluruh kabinet, memendekkan masa penyelenggaraan dengan ketara dan mengurangkan kesan gangguan bekalan elektrik. Troli adalah universal dan boleh diganti dengan cepat, menambah baik sistem kecekapan operasi dan penyelenggaraan.

2. Struktur Petak bersalut logam

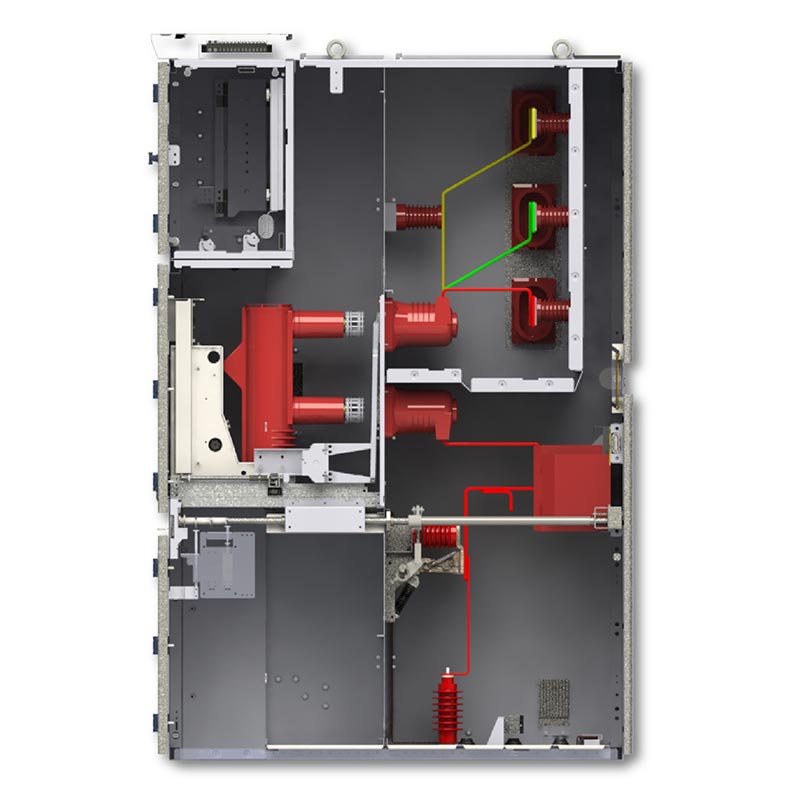

Kabinet Switchgear 6kV Kyn28 dibahagikan kepada empat petak bebas oleh sekatan logam: bar bas petak, petak pemutus litar, petak kabel, dan petak instrumen voltan rendah. setiap satu komponen hidup petak diasingkan sepenuhnya, berkesan menghalang penyebaran fasa ke fasa dan kerosakan litar pintas fasa ke tanah, mengelakkan kegagalan melata, mengurangkan risiko kejutan elektrik semasa penyelenggaraan, dan meningkatkan keselamatan operasi peralatan.

3. Perlindungan Saling Lima Pencegahan yang Komprehensif

Dilengkapi dengan sistem saling kunci dua pencegahan lima mekanikal + elektrik, menghapuskan salah operasi padanya sumber:

- Mencegah pembukaan atau penutupan pemutus litar secara tidak sengaja;

- Menghalang menolak/mencabut troli pemutus litar di bawah beban;

- Menghalang menutup suis pembumian semasa ia bertenaga;

- Menghalang tenaga tidak sengaja apabila suis pembumian ditutup;

- Menghalang kemasukan secara tidak sengaja ke dalam petak bertenaga.

4. Padat, Cekap dan Mudah Dikembangkan

Kabinet mempunyai struktur padat, menjimatkan ruang pemasangan. Reka bentuk modularnya membolehkan gabungan yang fleksibel dan pengembangan jenis kabinet untuk memenuhi keperluan pengembangan sistem pengagihan kuasa. Ia mudah menyesuaikan diri seni bina sistem yang berbeza, seperti bar bas tunggal dan sistem bersegmen bar bas tunggal, memudahkan masa depan peningkatan dan penyepaduan sistem.

Keadaan Persekitaran Berkenaan

1. Suhu Ambien: -10℃ ~ +40℃

2. Ketinggian: ≤1000m (Reka bentuk tersuai untuk kawasan altitud tinggi melebihi 1000m tersedia)

3. Kelembapan Udara: Kelembapan relatif purata harian ≤95%, kelembapan relatif purata bulanan ≤90% (tidak pemeluwapan)

4. Persekitaran Persekitaran: Tiada gas menghakis atau meletup, tiada habuk yang banyak, dan tiada mudah terbakar atau meletup media

Senario Aplikasi Biasa

1. Sistem Bantu Loji Kuasa: Digunakan untuk menerima, mengedar dan melindungi kuasa loji, memastikan kestabilan bekalan kuasa kepada peralatan tambahan penjana;

2. Pengagihan Kuasa Perusahaan Perindustrian dan Perlombongan: Sesuai untuk senario perindustrian beban tinggi seperti perlombongan, metalurgi, dan industri kimia, memenuhi keperluan kawalan bekalan kuasa dan beban lampau/litar pintas bagi peralatan berkuasa tinggi;

3. Bangunan Komersial dan Bertingkat Tinggi: Digunakan di pencawang pusat membeli-belah besar, bangunan pejabat, hotel, dsb., untuk mencapai pengagihan yang selamat dan pengurusan kuasa bangunan yang diperhalusi;

4. Pencawang Awam: Sebagai peralatan pengagihan kuasa voltan sederhana teras di pencawang bandar dan perindustrian, memastikan operasi stabil grid kuasa serantau.

Kes Aplikasi Dunia Nyata

Kajian Kes: Projek Pengagihan Kuasa untuk Barisan Pengeluaran Rolling Mill Kumpulan Keluli Besar di Wilayah Jiangsu

Latar Belakang Projek: Alat suis sedia ada di bengkel pengisar kumpulan keluli itu sudah tua dan kerap tidak berfungsi, menjejaskan operasi berterusan barisan pengeluaran. Voltan sederhana kebolehpercayaan tinggi suis diperlukan untuk penggantian.

Penyelesaian: 28 unit suis Usune KYN28-6KV telah dipilih, serasi dengan sistem pengagihan kuasa 10kV, dengan arus berkadar 1600A dan arus tahan masa singkat 31.5kA (4s), dikonfigurasikan dengan litar vakum VS1 pemutus.

Keputusan Pelaksanaan: Dalam tempoh tiga tahun sejak pentauliahan, peralatan telah beroperasi tanpa sebarang kegagalan. The sistem saling mengunci lima lapisan berkesan menghalang salah operasi, dan struktur berpetak mengelakkan penyebaran kesalahan. Kestabilan bekalan kuasa barisan pengeluaran kilang gelek telah bertambah baik sebanyak 99.9%, mengurangkan kerugian masa henti tahunan sebanyak lebih 5 juta yuan, memperoleh pujian yang tinggi daripada pelanggan.

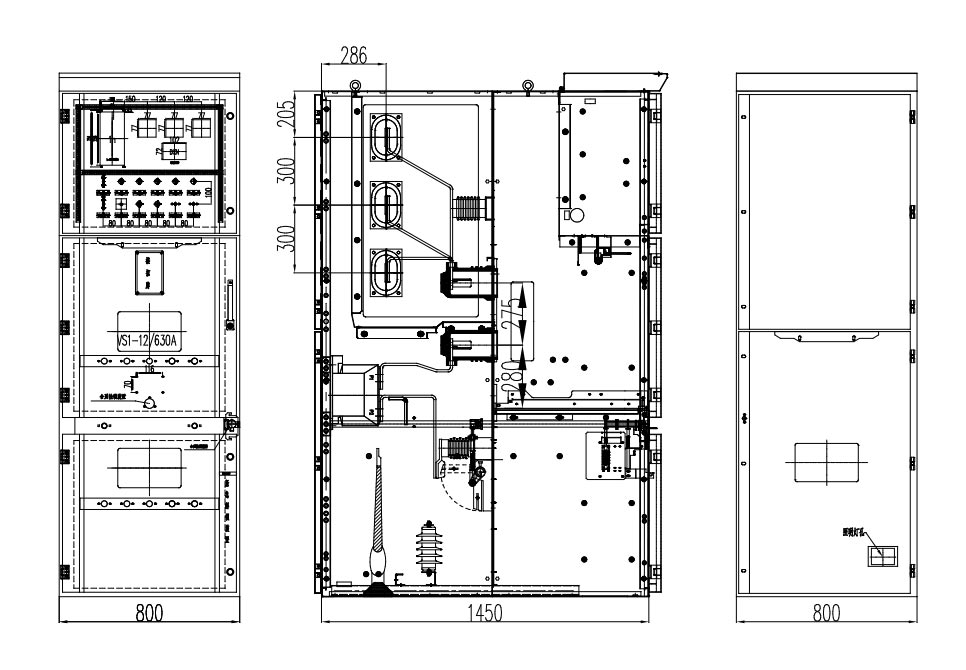

Dimensi Luar

Rujukan Projek

Projek Pelancaran Roket Cas-angkasa

Laporan Ujian

Soalan Lazim

S1: Apakah kelebihan teras Kyn28 Switchgear 6kV berbanding dengan suis tetap tradisional?

J: Berbanding dengan suis tetap tradisional, kelebihan terbesar Usune KYN28-6KV ialah reka bentuk boleh tanggalnya. Troli pemutus litar boleh digerakkan secara bebas, menghapuskan keperluan untuk mematikan seluruh kabinet semasa penyelenggaraan, dengan ketara mengurangkan kesan gangguan bekalan elektrik. Pada masa yang sama, petak perisai logamnya terbahagi struktur dan sistem saling mengunci lima kalis komprehensif menawarkan keselamatan yang dipertingkatkan. Reka bentuk modular memudahkan pengembangan dan penyepaduan sistem, menyesuaikan diri dengan keperluan pengagihan kuasa yang kompleks dan menghasilkan keseluruhan yang lebih rendah kos penyelenggaraan kitaran hayat.

S2: Bolehkah alat suis ini disesuaikan dengan altitud tinggi atau persekitaran khas? Apakah kitaran penyesuaian?

A: Ya. Untuk persekitaran altitud tinggi >1000m, Usune akan mengoptimumkan reka bentuk penebat dan pemilihan komponen. Untuk persekitaran khas seperti persekitaran yang menghakis, kelembapan tinggi dan berdebu, penyelesaian tersuai seperti salutan anti-karat, pengedap yang dipertingkatkan, dan halangan kalis debu boleh disediakan. Kitaran pengeluaran untuk standard produk tersuai adalah kira-kira 15-20 hari, bergantung pada kerumitan penyesuaian dan kuantiti pesanan.

S3: Sebagai pengilang, apakah perkhidmatan sokongan selepas jualan dan teknikal yang disediakan oleh Usune?

J: Sebagai kilang sumber, Usune menyediakan perkhidmatan kitaran hayat penuh: pra-jualan termasuk reka bentuk penyelesaian, parameter pemilihan, dan perundingan teknikal; susulan jualan termasuk pengesanan kemajuan pengeluaran dan ujian kilang kerjasama; selepas jualan termasuk pemasangan dan pentauliahan percuma, latihan pengendali, jaminan peralatan 1 tahun, perkhidmatan bekalan dan penyelenggaraan alat ganti seumur hidup, dan tindak balas global 24 jam terhadap keperluan teknikal untuk memastikan operasi peralatan yang stabil.
