Panel Jenis Laci Voltan Sederhana menyokong penerimaan kuasa, pengagihan penyuap, pengukuran voltan, pemeteran, pembahagian bas, dan fungsi pengasingan. Usune menyediakan peralatan dengan konfigurasi berorientasikan kejuruteraan pendekatan dan beroperasi di bawah sistem pengurusan ISO 9001, ISO 14001 dan ISO 45001, dengan produk yang direka mengikut kepada piawaian IEC dan GB yang berkenaan dan pensijilan CE yang tersedia untuk pasaran yang berkaitan.
Projek elektrik yang besar selalunya mengandungi berbilang litar kuasa bebas dan bukannya satu talian pengedaran. Kuasa masuk, penyuap pengubah, litar motor, litar pemeteran dan beban tambahan mungkin memerlukan fungsi elektrik yang berbeza.

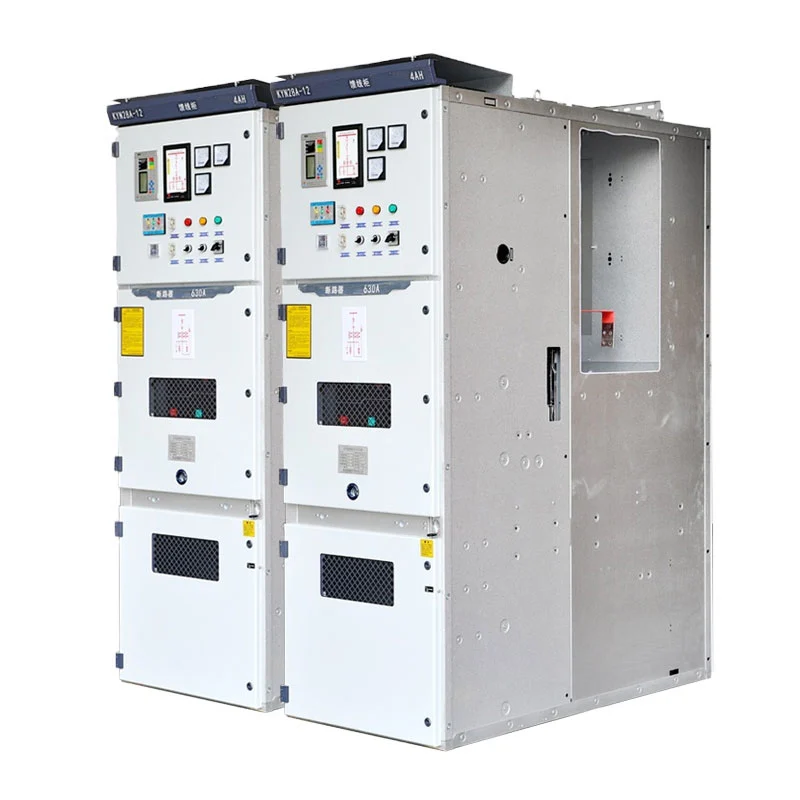

Panel Jenis Laci Voltan Sederhana KYN28 membolehkan fungsi ini disusun sebagai kabinet berasingan dalam satu barisan yang diselaraskan. Ini memungkinkan untuk membina sistem pengedaran di sekeliling gambar rajah satu baris projek bukannya menggunakan konfigurasi kabinet seragam untuk setiap litar.
Bagi pasukan perolehan, seni bina modular ini boleh memudahkan spesifikasi peralatan kerana fungsi kabinet boleh ditakrifkan mengikut rangkaian elektrik sebenar. Ia juga membolehkan barisan keseluruhan dirancang mengikut bilangan penyuap, keperluan semasa, pengaturan perlindungan, dan keperluan pengedaran masa hadapan.
Konfigurasi sistem pengagihan voltan sederhana banyak bergantung pada fungsi setiap litar. An litar masuk menerima kuasa elektrik daripada sumber huluan, manakala litar keluar mengagihkan kuasa kepada transformer, motor, peralatan pengeluaran, atau beban lain.
Usune boleh mengkonfigurasi siri KYN28 dengan kabinet masuk, kabinet keluar, PT dan kabinet ukuran voltan, kabinet pemeteran, kabinet keratan bas dan kabinet pengasingan. Setiap jenis kabinet boleh diintegrasikan ke dalam barisan suis keseluruhan mengikut seni bina elektrik projek.
Pendekatan berasaskan litar ini amat berguna untuk projek EPC di mana spesifikasi suis mesti sepadan rapat dengan lukisan elektrik yang diluluskan.
Keperluan pengedaran elektrik boleh berubah apabila kilang berkembang, saluran pengeluaran ditambah atau infrastruktur kapasiti meningkat. Barisan suis yang dirancang hanya untuk beban elektrik awal mungkin menjadi sukar ubah suai apabila penyuap tambahan diperlukan.
Susunan modular siri KYN28 memberikan fleksibiliti yang lebih besar untuk mengatur litar yang berbeza dalam a sistem pengagihan voltan sederhana. Semasa perancangan projek, pelanggan boleh menempah jawatan yang sesuai atau menentukan kabinet berfungsi tambahan mengikut keperluan masa hadapan yang dijangkakan.
Pendekatan ini membolehkan sistem suis untuk dipertimbangkan sebagai sebahagian daripada elektrik jangka panjang projek seni bina dan bukannya hanya sebagai peralatan individu.
Susunan fizikal peralatan voltan sederhana adalah pertimbangan penting untuk reka bentuk bilik elektrik. Peralatan perlu menyediakan akses operasi yang mencukupi semasa dipasang di dalam kawasan pemasangan yang tersedia.

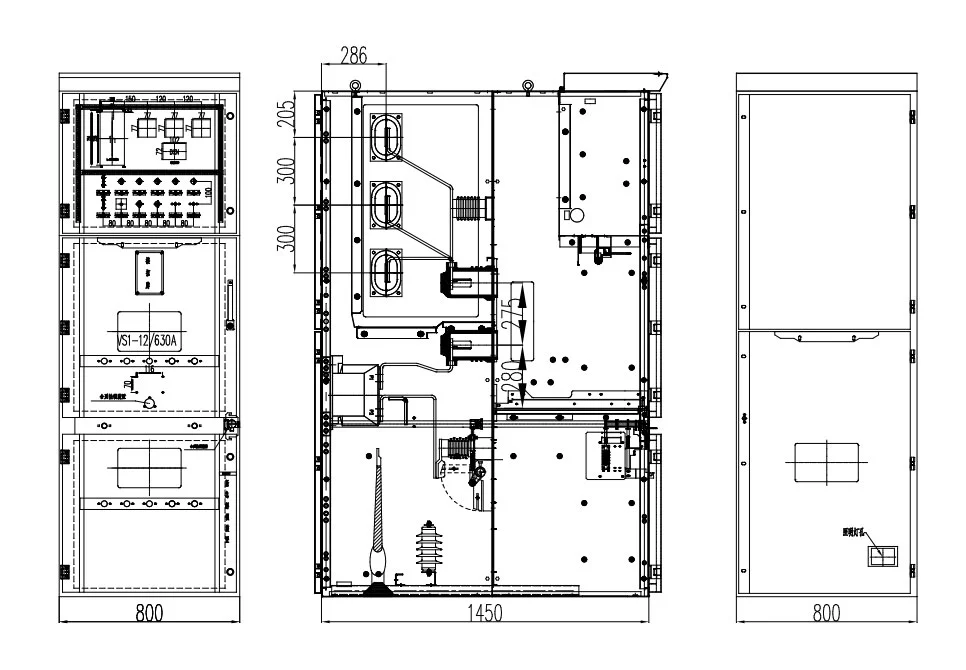

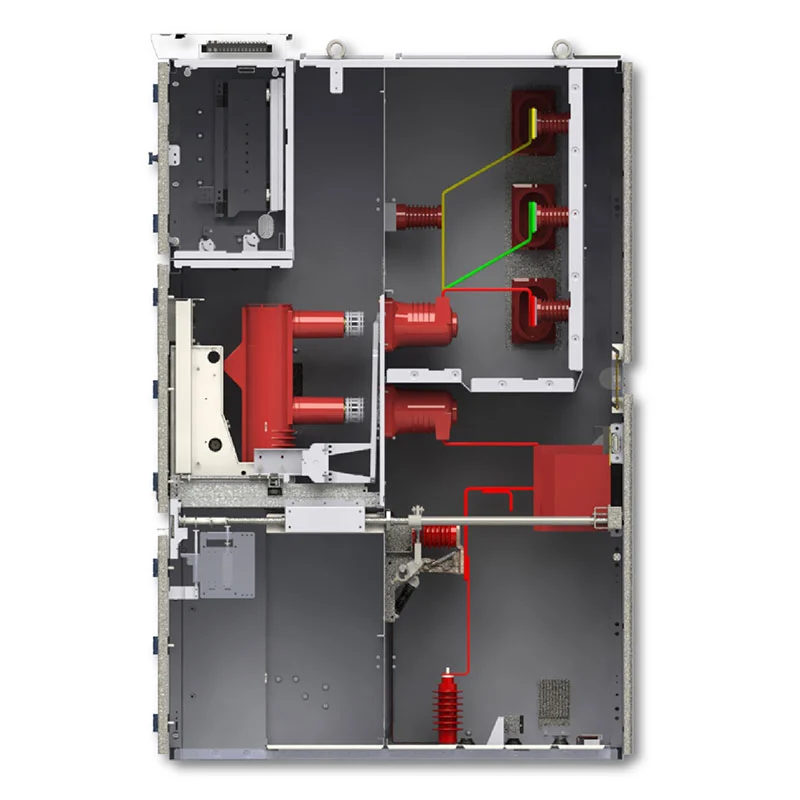

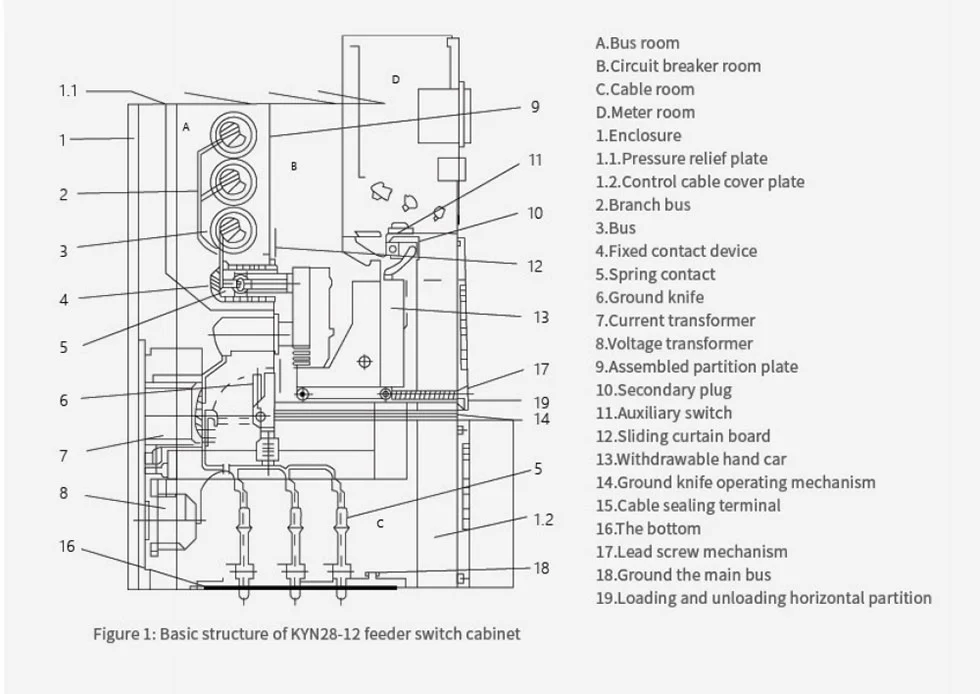

Panel Jenis Laci Voltan Sederhana KYN28 menggunakan struktur tertutup logam dengan operasi dan penyelenggaraan bahagian hadapan. Bahagian pemutus, bar bas, kabel dan kawalan disusun sebagai petak bebas, mewujudkan petak yang jelas struktur kabinet yang teratur.
Untuk pereka bilik elektrik, konfigurasi ini membantu mewujudkan susun atur peralatan yang lebih boleh diramal dan membolehkan barisan suis yang akan dirancang di sekitar dimensi bilik yang tersedia dan keperluan sambungan kabel.
Dalam sistem pengedaran yang mengandungi berbilang penyuap, keperluan penyelenggaraan boleh berbeza-beza antara litar individu. Kerosakan atau pemeriksaan terancang pada satu litar hendaklah diuruskan mengikut prosedur pengendalian elektrik tanpa perlu mengganggu bahagian yang tidak berkaitan.
Unit berfungsi boleh ditarik balik membolehkan peralatan yang berkaitan dialihkan ke kedudukan terpencil untuk pemeriksaan, ujian, atau penggantian. Sistem saling kunci mekanikal mengawal urutan operasi dan membantu mencegah tindakan penukaran yang salah.
Ini menjadikan peralatan sesuai untuk sistem pengedaran di mana pengurusan litar individu adalah bahagian penting operasi elektrik harian.
Kabinet masuk digunakan untuk menerima kuasa elektrik daripada punca kuasa huluan dan menyambungkannya ke sistem busbar voltan sederhana. Konfigurasinya boleh ditentukan mengikut arus undian litar masuk, keperluan perlindungan, keperluan pengukuran, dan seni bina pengedaran keseluruhan.
Kabinet keluar mengagihkan kuasa voltan sederhana kepada transformer hiliran, motor, penyuap atau elektrik lain bebanan. Bilangan dan spesifikasi kabinet keluar boleh dirancang mengikut pengagihan beban projek dan susunan penyuap.
Kabinet PT digunakan untuk pengukuran voltan dan fungsi pemantauan elektrik yang berkaitan. Ia boleh diintegrasikan ke dalam barisan suis di mana projek memerlukan perubahan voltan dan pengukuran dalam voltan sederhana sistem pengagihan.
Kabinet pemeteran boleh memuatkan peralatan pengukuran tenaga elektrik untuk aplikasi yang memerlukan khusus pemeteran kuasa. Konfigurasinya boleh diselaraskan dengan ukuran projek dan keperluan utiliti.
Kabinet keratan bas digunakan untuk membahagi atau menyambung bahagian bar bas voltan sederhana mengikut reka bentuk sistem. Susunan ini boleh memberikan fleksibiliti yang lebih besar apabila mereka bentuk rangkaian pengedaran dengan berbilang sumber kuasa atau bahagian bas.
Kabinet pengasingan menyediakan konfigurasi khusus untuk keperluan pengasingan elektrik. Susunannya hendaklah ditentukan mengikut urutan pensuisan projek, skema pembumian, dan keselamatan elektrik prosedur.
Kemudahan pembuatan selalunya mengandungi talian pengeluaran, motor, transformer, pemampat, pam dan tambahan sistem dengan keperluan kuasa yang berbeza. Barisan suis modular boleh mengatur litar ini mengikut struktur pengedaran elektrik kilang.
Pencawang mungkin memerlukan berbilang litar masuk, keluar, pengukuran dan bahagian bas. Kabinet modular penyusunan membolehkan jurutera membangunkan barisan suis lengkap berdasarkan gambar rajah garis tunggal pencawang.
Operasi perlombongan lazimnya melibatkan berbilang beban elektrik yang diagihkan ke seluruh kawasan tapak yang berbeza. The peralatan boleh dikonfigurasikan untuk menyokong pengagihan penyuap dan pengurusan kuasa untuk motor, pam, pengudaraan sistem, dan peralatan pemprosesan.
Bangunan komersial dan bertingkat tinggi memerlukan penerimaan dan pengagihan kuasa voltan sederhana yang teratur. Berbeza fungsi kabinet boleh digabungkan mengikut pengubah, penyuap, pemeteran dan bilik elektrik bangunan keperluan.
Projek infrastruktur seperti kemudahan pengangkutan dan pemasangan industri khusus mungkin mengandungi berbilang beban elektrik dengan keperluan operasi yang berbeza. Konfigurasi modular memberikan fleksibiliti untuk menyepadukan litar ini ke dalam satu sistem pengagihan voltan sederhana yang diselaraskan.
| item | Spesifikasi |
| Voltan Ternilai | 3.6kV, 7.2kV, 12kV |
| Kekerapan Dinilai | 50Hz / 60Hz |
| Nilai Semasa | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Dinilai Arus Pemutus Litar pintas | 25kA, 31.5kA, 40kA, 50kA |
| Dinilai Masa Singkat Menahan Arus | 25kA/3s, 31.5kA/3s, 40kA/3s, 50kA/3s |
| Ijazah Perlindungan | Penutup luar IP4X, petak dalaman IP2X |
| Suhu Ambien | -15°C hingga +40°C |
| Ketinggian | ≤1000m, diturunkan untuk ketinggian yang lebih tinggi |
| Pemasangan | Dalaman |
Voltan terkadar akhir, arus, kapasiti litar pintas, gabungan kabinet, dan susunan unit berfungsi sepatutnya disahkan mengikut gambarajah elektrik projek dan spesifikasi teknikal.
Peralatan ini bertujuan untuk pemasangan dalaman dengan suhu ambien antara -15°C dan +40°C. Purata harian kelembapan relatif tidak boleh melebihi 95%, manakala purata bulanan kelembapan relatif tidak boleh melebihi 90%.
Persekitaran pemasangan hendaklah bebas daripada gas meletup atau menghakis, habuk pengalir, dan getaran yang teruk. Jika peralatan diperlukan untuk beroperasi di luar keadaan piawai ini, keperluan alam sekitar sepatutnya disahkan dengan Usune sebelum reka bentuk dan pengeluaran teknikal.
Peralatan tersebut telah dirujuk untuk Projek Pelancaran Roket Cas-space, sebuah projek infrastruktur khusus memerlukan sistem pengagihan elektrik voltan sederhana yang teratur.
Untuk infrastruktur aeroangkasa, rangkaian elektrik mungkin mengandungi pelbagai jenis beban yang menyediakan kemudahan yang berbeza dan sistem sokongan. Daripada bergantung pada satu susunan kabinet yang seragam, sistem pengedaran perlu menampung kuasa masuk, litar penyuap, fungsi pengukuran, dan keperluan elektrik lain dalam a konfigurasi yang diselaraskan.
Struktur modular siri KYN28 membolehkan kabinet berfungsi yang berbeza disusun mengikut skim pengagihan elektrik projek. Ini memberikan jurutera fleksibiliti yang lebih besar apabila menyelaraskan barisan suis dengan rangkaian kuasa kemudahan dan susun atur bilik elektrik.
Rujukan projek menunjukkan bagaimana peralatan pengedaran voltan sederhana modular Usune boleh disepadukan ke dalam infrastruktur khusus di mana konfigurasi litar tersusun dan perancangan elektrik khusus projek penting.
Siri KYN28 direka mengikut piawaian IEC dan GB yang terpakai untuk tertutup logam voltan sederhana peralatan suis dan peralatan pengagihan elektrik.
Usune beroperasi di bawah Sistem Pengurusan Kualiti ISO 9001, Sistem Pengurusan Alam Sekitar ISO 14001 dan ISO 45001 Sistem Pengurusan Kesihatan dan Keselamatan Pekerjaan. Pensijilan CE juga tersedia untuk antarabangsa yang berkenaan keperluan pasaran.
Laporan ujian produk, spesifikasi teknikal dan dokumentasi kualiti yang berkaitan boleh disediakan mengikut keperluan pelanggan dan projek.
Usune menyokong konfigurasi suis mengikut gambar rajah elektrik pelanggan dan bukannya mengehadkan projek satu susunan kabinet standard. Pendekatan ini sesuai untuk kontraktor EPC, pengedar elektrik, sistem penyepadu, dan pengguna industri dengan keperluan litar yang berbeza.
Usune mempunyai lebih daripada 14 tahun pengalaman dalam bidang peralatan elektrik dan mengekalkan pasukan R&D yang berpengalaman mampu menyokong reka bentuk khusus projek dan konfigurasi teknikal.
Pemeriksaan kualiti dilaksanakan sepanjang proses pembuatan, meliputi komponen, pemasangan, elektrik ujian, dan peralatan siap. Ujian rutin diselesaikan sebelum penghantaran untuk mengesahkan prestasi produk.
Untuk konfigurasi standard, tempoh pengeluaran biasa adalah lebih kurang 15–20 hari selepas pengesahan teknikal dan pembayaran. Masa utama sebenar bergantung pada konfigurasi produk, kuantiti pesanan dan keperluan projek.
Usune menyediakan laporan ujian produk dan dokumentasi teknikal untuk menyokong pemeriksaan pelanggan, pembekal kelayakan, kelulusan projek, dan prosedur pentauliahan.
Panel voltan sederhana jenis laci ialah sistem suis tertutup logam tertutup menggunakan unit berfungsi boleh ditarik balik untuk penerimaan, pengagihan, pengukuran, kawalan dan perlindungan kuasa voltan sederhana. Konfigurasi modularnya membolehkan fungsi kabinet yang berbeza digabungkan mengikut sistem elektrik.
Siri KYN28 menyokong aplikasi 3.6kV, 7.2kV dan 12kV. Keperluan voltan dan penebat undian yang tepat hendaklah disahkan mengikut sistem elektrik pelanggan.
ya. Kabinet masuk, keluar, PT, pemeteran, pembahagian bas dan kabinet pengasingan boleh digabungkan menjadi satu alat suis barisan mengikut rajah satu baris projek dan keperluan pengedaran.
ya. Susunan modular sesuai untuk kilang dengan berbilang penyuap, motor, transformer, dan pengeluaran beban yang memerlukan pengagihan kuasa voltan sederhana yang teratur.
Konsep kabinet modular membolehkan jurutera projek merancang unit fungsi yang berbeza mengikut arus dan keperluan pengedaran yang dijangkakan. Pengembangan masa depan harus dipertimbangkan semasa bilik elektrik awal dan reka bentuk barisan suis.
ya. Usune menyokong keperluan OEM termasuk logo pelanggan, nama syarikat dan konfigurasi khusus projek, tertakluk kepada pengesahan teknikal.
Untuk konfigurasi standard, tempoh pengeluaran biasa adalah lebih kurang 15–20 hari selepas pengesahan teknikal dan pembayaran. Jadual akhir bergantung pada kuantiti pesanan dan konfigurasi.
Usune boleh menyediakan spesifikasi teknikal, laporan ujian produk, dokumentasi kualiti dan lain-lain yang berkaitan dengan projek dokumen mengikut kehendak pelanggan.
Tempoh jaminan standard ialah 12 bulan dari tarikh penghantaran, tertakluk kepada teknikal dan komersial yang dipersetujui syarat.
Jika anda mendapatkan sumber Panel Jenis Laci Voltan Sederhana untuk kilang pembuatan, pencawang, projek perlombongan, bangunan komersial, kemudahan infrastruktur, atau pemasangan elektrik khusus, Usune boleh menyediakan a konfigurasi berdasarkan keperluan pengedaran sebenar anda.
Hantar gambarajah satu talian anda, voltan undian, arus undian, aras litar pintas, bilangan masuk dan keluar litar, fungsi kabinet dan keadaan pemasangan kepada Usune untuk penilaian teknikal dan sebut harga.
