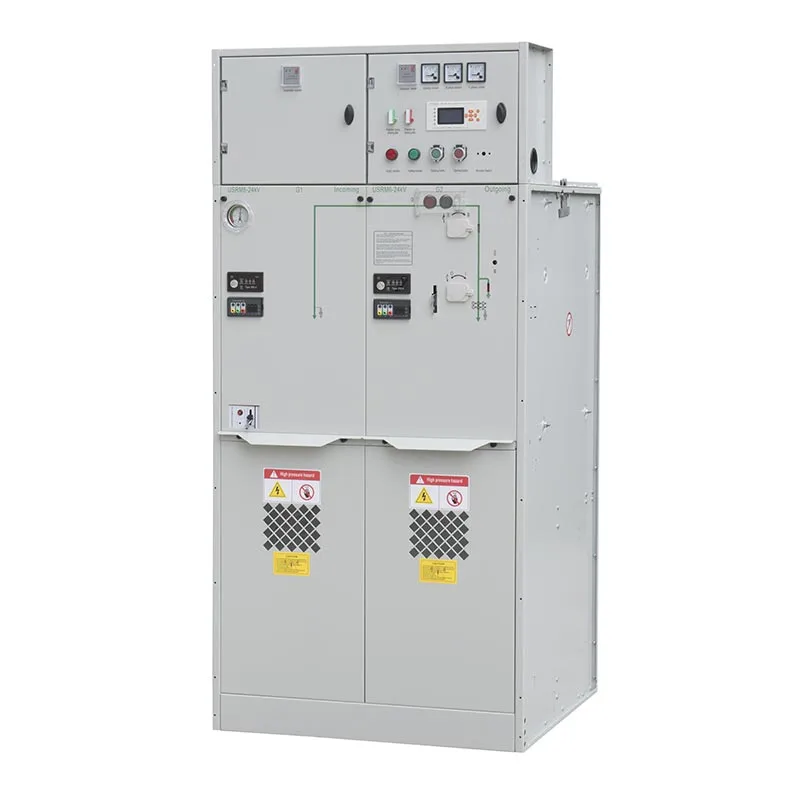

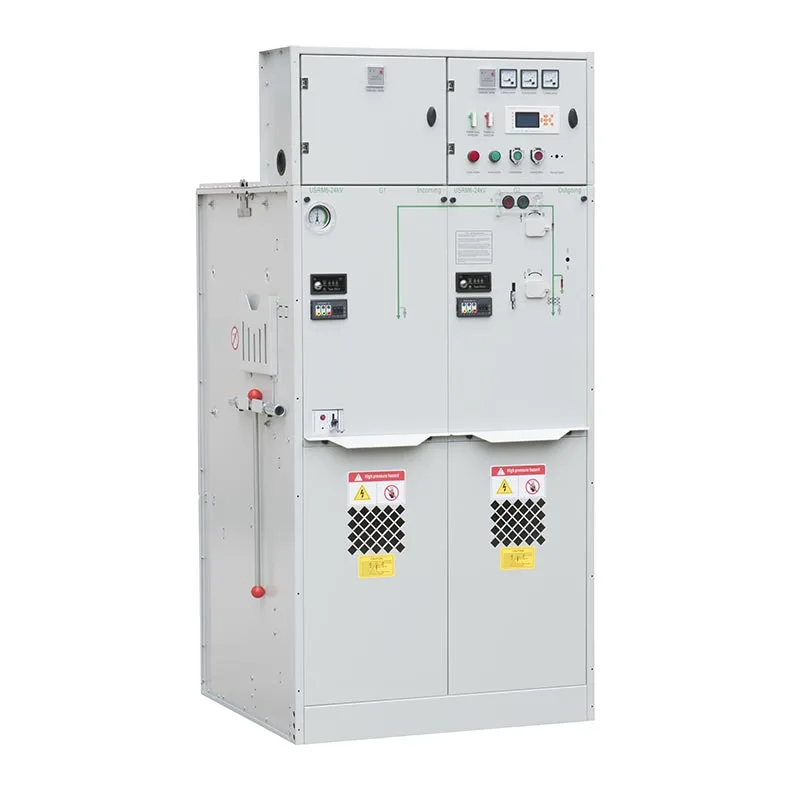

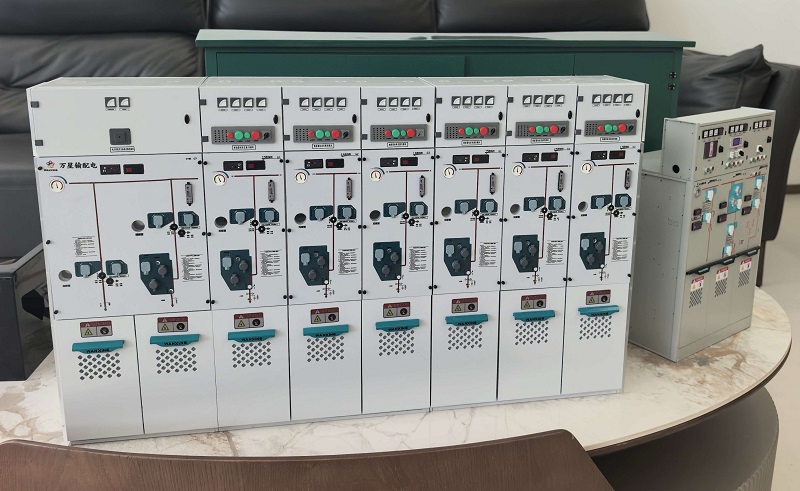

Alat Suis Bertebat Gas Usune 24kV tersedia dengan unit berfungsi berbeza untuk dipadankan dengan pengedaran tertentu keperluan. Unit C ialah Unit Suis Pecah Beban untuk pensuisan beban dan kawalan pengagihan, unit F ialah Beban Unit Gabungan Suis Pemutus-Fius untuk perlindungan pengubah dan penyuap, dan unit V ialah Unit Pemutus Litar untuk aplikasi yang memerlukan fungsi pensuisan dan perlindungan lanjutan.
Dengan struktur tertutup yang padat, konfigurasi fungsi yang fleksibel dan prestasi penebat yang boleh dipercayai, Usune menyediakan penyelesaian praktikal untuk pelanggan yang ingin meningkatkan keselamatan pengagihan kuasa sambil mengurangkan pemasangan angkasa lepas.
Reka bentuk terlindung gas tertutup meletakkan komponen elektrik utama di dalam kabinet tertutup, mengurangkannya pendedahan kepada habuk, kelembapan dan pencemaran luaran. Struktur padat ini membantu mengoptimumkan ruang pemasangan dan amat sesuai untuk pencawang, loji perindustrian dan projek pengedaran bandar di mana terdapat ruang terhad.
Usune 24kV Gas Insulated Switchgear menyokong konfigurasi fungsi yang berbeza mengikut rangkaian pengedaran keperluan. Unit C menggunakan Suis Pemutus Beban untuk pensuisan beban yang boleh dipercayai, unit F menggabungkan pemecahan beban suis dengan fius untuk perlindungan pengubah dan penyuap, manakala unit V menggunakan pemutus litar untuk aplikasi memerlukan keupayaan pensuisan dan perlindungan yang lebih komprehensif.
Alat suis direka untuk suhu ambien dari -40°C hingga +50°C, dengan suhu purata 24 jam tidak melebihi 35°C. Ia boleh digunakan pada ketinggian sehingga 4,000 m, manakala perhatian khusus harus diberikan kepada pengecasan gas tekanan apabila peralatan dipasang melebihi 1,000 m. Untuk pemasangan altitud tinggi, konfigurasi akhir hendaklah disahkan dengan Usune mengikut keadaan operasi sebenar.
Struktur tertutup membantu mengurangkan pengaruh pencemaran alam sekitar pada komponen dalaman, yang boleh memudahkan pengurusan peralatan rutin. Ini menjadikan alat suis sesuai untuk pelanggan yang memerlukan kebolehpercayaan peralatan voltan sederhana dengan beban kerja penyelenggaraan yang dikurangkan.
Ketinggian perkhidmatan standard adalah sehingga 4,000 m. Apabila peralatan dipasang pada ketinggian yang lebih tinggi daripada 1,000 m, tekanan pengecasan boleh dilaraskan mengikut ketinggian pemasangan sebenar. Untuk pemasangan melebihi 2,000 m, pertimbangan khusus harus diberikan kepada pengurangan tekanan atmosfera dan keperluan penebat yang terhasil.
Peralatan ini direka untuk julat suhu ambien dari -40°C hingga +50°C, dengan suhu purata melebihi 24 jam tidak melebihi 35°C. Julat suhu operasi yang luas ini membolehkan suis berfungsi untuk kedua-dua kawasan sejuk dan aplikasi iklim panas apabila keadaan keseluruhan projek memenuhi keperluan yang ditetapkan.
Kelembapan relatif direka untuk keadaan tidak lebih daripada 95% dalam masa 24 jam dan tidak lebih daripada 90% pada setiap bulan. Persekitaran pemasangan juga harus bebas daripada gas meletup atau menghakis yang boleh menjejaskan peralatan.
Alat suis hendaklah dipasang di lokasi tanpa gas letupan atau menghakis atau kejutan dan kesan yang teruk. The tahap pencemaran alam sekitar tidak boleh melebihi Tahap III mengikut GB/T 5582. Keadaan operasi khas hendaklah dimaklumkan kepada pengilang sebelum pengeluaran supaya konfigurasi peralatan yang sesuai boleh disahkan.
Unit C direka untuk pensuisan beban voltan sederhana dan kawalan pengagihan. Ia menyediakan praktikal konfigurasi untuk aplikasi penyuap dan rangkaian di mana pensuisan beban yang boleh dipercayai diperlukan tanpa memerlukan a susunan perlindungan berasaskan pemutus litar.
Unit F menggabungkan suis pemutus beban dengan fius untuk menyediakan fungsi pensuisan dan perlindungan. Ia terutamanya sesuai untuk aplikasi pengumpan pengubah di mana peralatan padat dan perlindungan litar pintas yang berkesan diperlukan.
Unit V menggunakan pemutus litar untuk aplikasi yang memerlukan fungsi pensuisan dan perlindungan yang lebih komprehensif. Ia sesuai untuk sistem pengagihan voltan sederhana di mana gangguan litar dan penyelarasan perlindungan keperluan penting.
| Tidak. | barang | Unit | Unit suis pemutus beban | unit gabungan | Unit pemutus litar |
| 1 | Voltan terkadar | kV | 24/12 | 24/12 | 24/12 |
| 2 | Kekerapan dinilai | Hz | 50 | 50 | 50 |
| 3 | Nilai semasa | A | 630 | 125 (bergantung kepada arus fius) | 630 |
| 4 | Tahap penebat berkadar‑1min Kekerapan menahan voltan‑Antara fasa, tanah | kV | 42/65 | 42/65 | 42/65 |
| Tahap penebat berkadar‑1min Kekerapan menahan jarak pengasingan voltan | kV | 48/79 | 48/79 | 48/79 | |
| Tahap penebat berkadar‑1min Kekerapan menahan voltan‑Litar kawalan dan tambahan | kV | 2/2 | 2/2 | 2/2 | |
| Tahap penebat berkadar‑Impuls pencahayaan menahan voltan‑Antara fasa, tanah | kV | 75/125 | 75/125 | 75/125 | |
| Tahap penebat berkadar-Impuls pencahayaan menahan jarak pengasingan voltan | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Litar pintas berkadar menahan arus | kA/s | 25/4 | —— | 25/4 |
| 6 | Puncak ternilai menahan arus | kA | 63 | —— | 63 |
| 7 | Arus membuat litar pintas berkadar | kA | 63 | Terhad oleh fius HV | 63 |
| 8 | Arus pemutus litar pintas yang dinilai | kA | —— | Terhad oleh fius HV | 25/25 |
| 9 | Arus penghantaran yang dinilai | A | —— | 1700/1400 | —— |
| 10 | Arus pemecah beban aktif dinilai | A | 630 | —— | —— |
| 11 | Arus putus gelung tertutup yang dinilai | A | 630 | —— | 630 |
| 12 | Suis pemutus beban hayat mekanikal/CB | Masa | 10000 | 10000 | 20000 |
| Suis pengasingan/tanah hayat mekanikal | Masa | 5000 | 5000 | 5000 | |
| 13 | Rintangan litar | μΩ | ≤150 | —— | ≤150 |
| 14 | Tekanan pengecasan berkadar（20℃ tekanan tolok） | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Kadar kebocoran relatif tahunan gas | % | 0.05 | 0.05 | 0.05 |
| 16 | Ijazah perlindungan IP‑Kabinet | IP4X | IP4X | IP4X | |
| Ijazah perlindungan IP‑Tangki gas | IP67 | IP67 | IP67 |
Alat Suis Bertebat Gas Usune 24kV boleh digunakan di loji industri di mana pensuisan voltan sederhana yang boleh dipercayai dan perlindungan adalah penting untuk pengeluaran berterusan. Kepungan padat membantu mengoptimumkan ruang bilik elektrik, manakala konfigurasi C, F dan V membolehkan peralatan dipadankan dengan penyuap dan pengubah yang berbeza keperluan.
Unit F dan V boleh dikonfigurasikan untuk aplikasi pengubah dan penyuap di mana perlindungan dan pensuisan berfungsi perlu disepadukan ke dalam sistem voltan sederhana padat. Reka bentuk tertutup juga membantu melindungi dalaman komponen daripada pencemaran alam sekitar.
Pencawang bandar, kemudahan komersial dan projek infrastruktur selalunya mempunyai keperluan yang ketat untuk peralatan saiz dan kebolehpercayaan operasi. Reka bentuk padat Usune 24kV Gas Insulated Switchgear menjadikannya sesuai untuk projek di mana ruang pemasangan adalah terhad dan pengedaran voltan sederhana yang boleh dipercayai diperlukan.
Alat Suis Bertebat Gas menggunakan struktur tertutup dan padat, membenarkan pensuisan dan perlindungan yang diperlukan berfungsi untuk disepadukan ke dalam jejak pemasangan yang lebih kecil. Alat suis penebat udara tradisional secara amnya memerlukan kelegaan elektrik yang lebih besar, menyebabkan keperluan ruang yang lebih tinggi.
Struktur tertutup Usune Gas Insulated Switchgear mengurangkan pendedahan langsung komponen elektrik dalaman kepada habuk, kelembapan dan pencemaran luaran. Peralatan penebat udara tradisional lebih bergantung kepada persekitaran pemasangan sekeliling dan mungkin memerlukan perlindungan alam sekitar tambahan di lokasi yang menuntut.
Unit C, F dan V membolehkan pelanggan memilih fungsi pensuisan dan perlindungan yang berbeza mengikut mereka keperluan pengedaran. Pendekatan modular ini memberikan fleksibiliti yang lebih besar daripada menggunakan alat suis tetap tunggal konfigurasi untuk aplikasi yang berbeza.
Alat Suis Bertebat Gas Usune 24kV direka dengan merujuk kepada piawaian Cina yang berkenaan untuk voltan sederhana peralatan suis dan peralatan elektrik, termasuk GB 3804-2004 untuk suis pemutus beban AC voltan tinggi, GB 1984-2014 untuk pemutus litar AC voltan tinggi, GB 16926-2009 untuk gabungan suis pemutus beban AC voltan tinggi dan GB 1985-2014 untuk pengasingan AC voltan tinggi dan suis pembumian.
Peralatan ini juga merujuk GB 3906-2006 untuk 3.6kV–40.5kV AC logam tertutup suis dan alat kawalan, GB/T 11022-2011 untuk keperluan teknikal biasa bagi alat suis dan alat kawalan voltan tinggi, GB 4208-2008 untuk kepungan perlindungan, GB/T 5582-1993 untuk tahap pencemaran penebat luaran dan DL/T 404-2007 untuk suis tertutup logam AC dan alat kawalan.
Keperluan lain yang berkenaan termasuk GB/T 13384-2008 untuk keadaan teknikal produk mekanikal dan elektrik, GB 191-2008 untuk tanda pembungkusan dan pengangkutan dan GB 311.1-2012 untuk penyelarasan penebat voltan tinggi peralatan penghantaran dan pengedaran. Piawaian terakhir yang boleh digunakan hendaklah disahkan mengikut produk konfigurasi dan pasaran sasaran.
Alat suis voltan sederhana Usune telah digunakan dalam projek perindustrian seperti loji kimia dan pembuatan kemudahan. Pelanggan memberi tumpuan kepada operasi yang stabil, pemasangan padat dan prestasi perlindungan yang boleh dipercayai. The struktur terlindung gas tertutup membantu mengurangkan pengaruh habuk, kelembapan dan keadaan persekitaran, menyokong kebolehpercayaan peralatan jangka panjang.
Produk Usune telah dibekalkan untuk infrastruktur dan projek berkaitan tenaga, termasuk stesen kuasa hidro, minyak kemudahan penyimpanan dan projek pengangkutan. Pelanggan menghargai konfigurasi fungsi C, F dan V yang fleksibel, yang membolehkan perkakas suis disesuaikan untuk keperluan pensuisan, perlindungan dan pengedaran yang berbeza.
Berdasarkan aplikasi projek, pelanggan amat menghargai peralatan suis Usune kerana reka bentuknya yang kompak, boleh dipercayai prestasi penebat, konfigurasi fleksibel dan keperluan penyelenggaraan yang rendah. Struktur modular membantu pelanggan memilih penyelesaian yang sesuai mengikut sistem pengagihan voltan sederhana yang berbeza.
Zhejiang Usune Electric Co.,Ltd. telah mewujudkan sistem pengurusan kualiti yang komprehensif mengikut Kualiti ISO 9001 Sistem Pengurusan, Sistem Pengurusan Persekitaran ISO 14001 dan Pengurusan Kesihatan dan Keselamatan Pekerjaan ISO 45001 Sistem.
Untuk memenuhi keperluan pasaran yang berbeza, Usune 24kV Gas Insulated Switchgear telah melepasi jenis standard IEC dan GB yang berkaitan ujian dan memperoleh pensijilan CE. Produk dihasilkan di bawah prosedur kawalan kualiti yang ketat untuk menyokong prestasi yang boleh dipercayai, keselamatan dan pematuhan untuk aplikasi pengagihan kuasa voltan sederhana global.
Julat suhu ambien yang ditentukan ialah -40°C hingga +50°C, dengan suhu purata melebihi 24 jam tidak lebih daripada 35°C.
Kelembapan relatif yang ditentukan adalah tidak melebihi 95% dalam tempoh 24 jam dan tidak melebihi 90% pada setiap bulan. The peralatan hendaklah dipasang dalam persekitaran tanpa gas meletup atau menghakis dan dalam lingkungan yang ditentukan tahap pencemaran.
ya. Unit fungsi C, F dan V boleh dipilih mengikut rangkaian pengedaran pelanggan, pensuisan dan keperluan perlindungan. Untuk persekitaran operasi khas, pelanggan harus menyediakan syarat yang berkaitan sebelum ini pesanan supaya Usune boleh menilai konfigurasi yang sesuai.
Reka bentuk produk merujuk kepada piawaian GB dan DL/T yang berkenaan, termasuk keperluan yang meliputi suis pemutus beban, pemutus litar, gabungan fius, suis tertutup logam, perlindungan kepungan, penyelarasan penebat dan keperluan teknikal am untuk suis voltan tinggi.
Zhejiang Usune Electric Co.,Ltd. menyediakan peralatan elektrik voltan sederhana untuk pengagihan kuasa yang berbeza keperluan. Alat Suis Bertebat Gas 24kV menggabungkan struktur tertutup padat dengan C, F dan V yang fleksibel unit berfungsi, membolehkan pelanggan mengkonfigurasi peralatan mengikut keperluan rangkaian tertentu.
Usune juga menyokong komunikasi teknikal untuk keadaan operasi khas. Bagi permohonan yang melibatkan tinggi ketinggian, suhu melampau atau keadaan persekitaran bukan standard lain, pelanggan boleh memberikan butiran projek sebelum memesan supaya konfigurasi peralatan dan parameter operasi boleh dinilai dengan betul.
