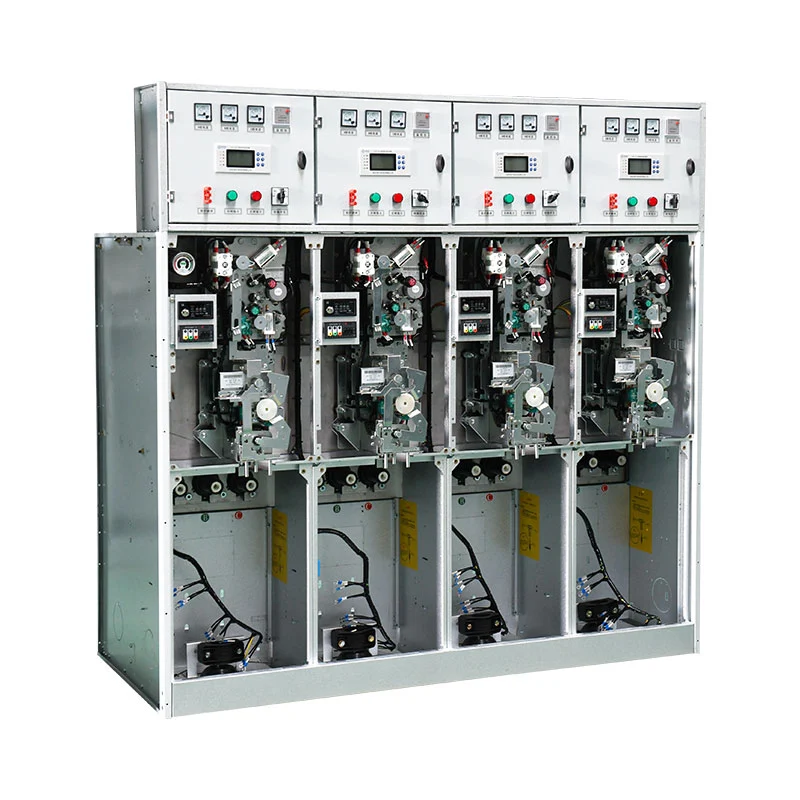

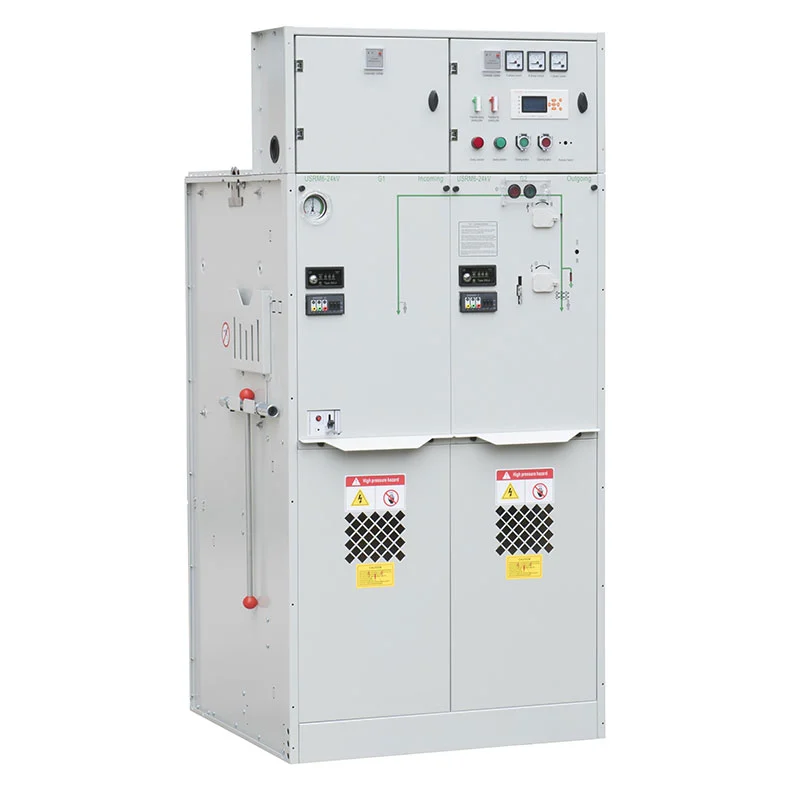

Alat Suis Bertebat Gas 24kv 33kv Sf6 Gis

Penyelesaian GIS voltan sederhana ini sangat sesuai untuk pemasangan di mana ruang lantai sempit atau keadaan persekitaran yang keras. Lokasi penempatan biasa termasuk kemudahan kuasa bawah tanah, zon pantai, kawasan tanah tinggi dan pencawang bandar. Terima kasih kepada pembinaannya yang tertutup sepenuhnya, perkakasan itu menduduki jejak yang padat, menjadikannya lebih mudah bagi pakar reka bentuk untuk menyepadukan unit pengedaran voltan sederhana ke dalam kedua-dua pencawang pengubah utama dan stesen pengedaran sekunder.

Seni Bina Modular Adaptif

Projek pengagihan kuasa jarang menampilkan susun atur litar yang sama, yang bermaksud platform suis padat mesti menyokong pemasangan fleksibel dan bukannya tetap, satu saiz muat untuk semua. Dibina di sekeliling rangka kerja modular, 24kV 33kV SF₆ GIS Gas Insulated Switchgear USRM6 platform boleh menyepadukan tiga unit fungsi yang berbeza: Jenis C untuk modul suis pemutus beban, Jenis F untuk pemasangan berfungsi gabungan dan Jenis V untuk modul pemutus litar.

Pasukan reka bentuk boleh memilih modul standard individu atau gabungan pra-pasang mengikut skema elektrik projek. Infrastruktur bar bas utama menyokong sambungan di tapak, membolehkan berbilang modul dikumpulkan ke dalam susun atur suis yang berbeza-beza. Fleksibiliti modular sedemikian membolehkan peralatan untuk memenuhi pelbagai permintaan yang berkaitan dengan penyuap keluar, sambungan pengubah, pengasingan pelindung dan tugas pengagihan kuasa.

Profil Penyelenggaraan Minimum

Alat elektrik luaran konvensional kekal terdedah sepanjang tahun kepada habuk, lembapan, bahan cemar dan suhu yang berubah-ubah. Faktor buruk ini cenderung untuk meningkatkan pemeriksaan berulang dan permintaan servis sepanjang jangka hayat operasi peralatan.

24kV 33kV SF₆ GIS Gas Insulated Switchgear USRM6 menggunakan kandang bertebat gas tertutup yang mengasingkan litar utama secara fizikal daripada keadaan ambien. Ia sangat mengurangkan sentuhan langsung antara komponen dalaman dan pencemar alam sekitar dan menyampaikan skim operasi yang memerlukan penyelenggaraan rutin yang sangat sedikit. Ciri ini memberikan kelebihan tersendiri untuk tapak yang sukar diakses, seperti bilik kuasa bawah tanah, premis pengedaran bandar terhad ruang dan aset infrastruktur terpencil. Kekerapan servis yang dikurangkan menjadi faktor penilaian utama apabila pengguna memilih peralatan untuk lokasi yang mencabar ini.

Penukaran Bersepadu, Perlindungan dan Fungsi Bantu

Platform SF₆ C-GIS ini menyampaikan lebih daripada tindakan penutupan dan pembukaan litar asas. Berdasarkan gabungan modul yang dipilih, sistem boleh menampung perlindungan kerosakan, pengasingan elektrik, pemeteran tenaga, pemantauan status masa nyata, pembumian, komunikasi data dan kawalan automatik di samping fungsi pensuisan.

Modul berfungsi yang berbeza boleh dipadankan secara bebas untuk menyelaraskan keseluruhan persediaan suis dengan perlindungan dan seni bina pengedaran projek. Fleksibiliti ini mewujudkan pilihan yang lebih luas untuk kontraktor EPC dan penyepadu sistem yang ditugaskan untuk membangunkan rangkaian pengagihan kuasa voltan sederhana yang lengkap.

Parameter Operasi Persekitaran

Keadaan persekitaran tapak hendaklah dinilai dengan teliti sebelum memuktamadkan pemilihan GIS voltan sederhana. 24kV 33kV SF₆ GIS Gas Insulated Switchgear USRM6 siri direka bentuk untuk beroperasi pada ketinggian sehingga 4000 m. Suhu ambien yang dibenarkan menjangkau dari -40°C hingga +50°C, dengan purata suhu maksimum 24 jam dihadkan pada 35°C. Untuk kriteria kelembapan, kelembapan relatif 24 jam mungkin memuncak pada 95%, manakala nilai purata bulanan tidak boleh melebihi 90%. Lokasi pemasangan mestilah bebas daripada wap meletup atau menghakis, kesan mekanikal yang kuat dan getaran berat yang berterusan. Gred pencemaran tidak boleh melebihi Kelas III seperti yang dinyatakan di bawah GB/T 5582, dan unit tersebut telah lulus kelayakan seismik untuk rintangan Gred 9. Untuk projek yang terletak di atas 1000 m, pembeli perlu memberitahu pengilang untuk melaraskan tekanan pengecasan SF₆ dengan sewajarnya. Sebarang keperluan persekitaran tapak yang luar biasa memerlukan pengesahan bersama antara pengilang, pembekal dan pelanggan akhir sebelum penempatan pesanan. Sebagai contoh, pemasangan pada ketinggian melebihi 2000 m mungkin memerlukan tetapan tekanan gas yang diubah suai untuk mengurangkan risiko voltan lampau dalaman di dalam tangki.

Sektor Aplikasi Teras

Pencawang Bawah Tanah Kemudahan kuasa bawah tanah biasanya dikekang oleh kawasan boleh guna yang terhad dan had pengudaraan yang ketat. Reka bentuk GIS yang dimeterai padat membantu pereka bentuk memaksimumkan penggunaan ruang terhad sambil melemahkan pengaruh alam sekitar yang buruk, yang menjadikan produk sesuai untuk dimasukkan ke dalam pencawang padat dan stesen pengedaran sekunder.

Premis Perindustrian dan Perlombongan Tapak perindustrian dan perlombongan memerlukan perkakasan pensuisan dan perlindungan voltan sederhana yang boleh dipercayai untuk berkhidmat kepada motor, transformer, penyuap keluar dan grid pengedaran tempatan. Tangki tertutup melindungi komponen dalaman daripada pencemaran dan membekalkan semua keupayaan pensuisan, perlindungan, pengasingan dan pemantauan yang diperlukan untuk sistem kuasa di tapak.

Infrastruktur Kereta Api dan Pengangkutan Depoh kereta api, utiliti lapangan terbang dan infrastruktur pengangkutan yang berkaitan memerlukan bekalan kuasa yang konsisten merentasi spektrum beban yang luas. Alat suis modular boleh dikonfigurasikan dengan penyuapan tersuai dan skim perlindungan dalam sistem pengedaran berpusat, membantu penyepadu dalam membangunkan penyelesaian kuasa voltan sederhana padat untuk projek pengangkutan.

Rangkaian Pengagihan Bandar Tanah yang tersedia secara amnya adalah terhad di pusat bandar dan kawasan perumahan. Alat suis berpenebat gas padat boleh digunakan dalam pencawang dan hab pengedaran di mana alat suis penebat udara tradisional akan memerlukan ruang pemasangan yang jauh lebih besar. Struktur tangki tertutupnya juga mengurangkan gangguan ambien yang bertindak pada litar utama.

Tapak Pantai dan Tanah Tinggi Peralatan elektrik standard terdedah kepada kelembapan tinggi, pencemaran garam, kesan ketinggian dan turun naik suhu yang tajam. Litar utama tertutup USRM6 mengurangkan pendedahan langsung kepada keadaan yang teruk ini. Pasukan projek boleh menganalisis parameter operasi khusus tapak pada peringkat pemilihan untuk mengesahkan konfigurasi dan tetapan kerja yang paling sesuai.

Panduan Pemilihan Peralatan

Semasa mendapatkan 24kV dan 33kV SF₆ GIS, pembeli harus menyemak skim elektrik penuh daripada membuat keputusan pembelian berdasarkan voltan terkadar semata-mata. Penilaian teknikal perlu meliputi tahap voltan terkadar, keperluan penebat, pilihan pemutus litar atau suis beban, kuantiti penyuap, susunan bar bas, skema pembumian, fungsi perlindungan dan pemeteran, ketinggian pemasangan, suhu, kelembapan, gred pencemaran, antara muka komunikasi dan pematuhan piawaian IEC dan GB yang berkenaan.

Pasukan kejuruteraan Usune bekerjasama dengan jurutera projek dan penyepadu sistem untuk menentukan konfigurasi USRM6 yang disesuaikan berdasarkan gambar rajah satu baris dan keadaan operasi tapak sebenar.

Mengapa Berkongsi dengan Usune?

Jaminan Kualiti yang Tegas Usune mengekalkan aliran kerja jaminan kualiti yang formal meliputi pembuatan, ujian penerimaan kilang dan penghantaran produk. Piawaian ISO 9001 menyokong kualiti pengeluaran yang stabil, manakala rangka kerja ISO 14001 dan ISO 45001 mentadbir penjagaan alam sekitar dan pengurusan kesihatan dan keselamatan pekerjaan.

Konfigurasi Modular Tersuai Usune menawarkan kombinasi modul fleksibel yang disesuaikan dengan pelbagai fungsi litar dan keperluan pengedaran. Perkhidmatan ini sesuai dengan firma EPC, penyepadu sistem elektrik, pengedar dan pasukan perolehan yang memerlukan perkakas suis yang disesuaikan mengikut lukisan elektrik yang ditetapkan.

Pematuhan yang Diiktiraf Secara Global Reka bentuk produk mematuhi piawaian antarabangsa IEC dan spesifikasi GB Cina, dan pensijilan CE boleh disediakan. Susunan ini menyokong pelanggan yang menyasarkan pelbagai pasaran luar negara. Piawaian dan peraturan pensijilan yang berkenaan boleh disahkan terhadap kod negara destinasi dan spesifikasi teknikal projek.

Sokongan Kejuruteraan Khusus Untuk projek GIS, mengunci konfigurasi yang betul sebelum pengeluaran dimulakan adalah penting. Pelanggan boleh berkongsi lukisan satu baris, keperluan voltan terkadar, jadual penyuap, data ketinggian dan butiran persekitaran untuk perundingan teknikal dengan pasukan kejuruteraan Usune.

Parameter teknikal

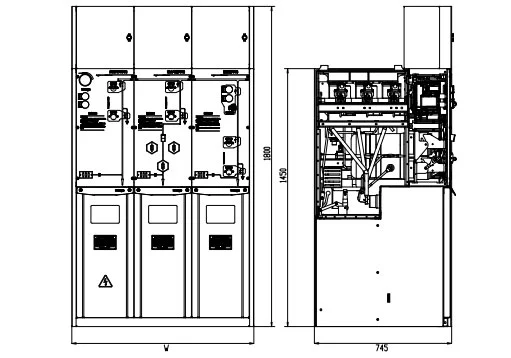

Struktur produk

Projek Pelancaran Roket Cas-angkasa

Semasa projek pelancaran roket Cas-angkasa, siri USRM6 telah dibawa masuk untuk mengendalikan pengagihan kuasa voltan sederhana di seluruh kemudahan pelancaran, meliputi kedua-dua infrastruktur kritikal dan beban elektrik yang terikat dengannya. Alat suis pengedaran di tapak pelancaran dijangka mengekalkan penukaran, perlindungan, pengasingan dan pemantauan yang boleh dipercayai untuk peralatan penting serta pemasangan tambahan — dan mengekalkan prestasi yang stabil walaupun dalam persekitaran elektrik yang agak terhad. Oleh kerana litar utama terletak dalam struktur terlindung tertutup SF6, siri USRM6 sebahagian besarnya melindunginya daripada keadaan persekitaran luaran, sifat yang paling penting untuk infrastruktur khusus yang beroperasi di bawah keperluan yang ketat.

Konfigurasi modular suis juga memberikan susunan latitud yang cukup untuk memadankan seni bina pengedaran projek. Unit berfungsi boleh dipasang selaras dengan reka bentuk rangkaian kuasa, dan bas utama yang boleh dikembangkan mencipta ruang kepala tambahan untuk konfigurasi rangkaian dan perancangan sistem masa hadapan. Secara keseluruhannya, ia adalah gabungan struktur padat, penebat tertutup dan reka bentuk modular yang menjadikan siri USRM6 sebagai penyelesaian pengedaran voltan sederhana yang sesuai untuk projek pelancaran roket Cas-angkasa — satu yang menjawab keperluan kemudahan itu untuk infrastruktur elektrik yang boleh dipercayai tetapi cekap ruang.

Piawaian dan Pensijilan

Siri USRM6 direka bentuk dengan merujuk kepada piawaian suis voltan tinggi dan peralatan kawalan yang berkenaan, termasuk GB 3804-2004 untuk suis pemutus beban AC voltan tinggi 3.6kV–40.5kV, GB 1984-2014 untuk AC voltan tinggi pemutus litar, GB 16926-2009 untuk gabungan suis pemutus beban AC HV, GB 1985-2014 untuk pengasingan AC HV suis dan suis tanah, dan GB 3906-2006 untuk alat suis dan alat kawalan tertutup logam AC 3.6kV–40.5kV.

Ia juga merujuk GB/T 11022-2011 untuk keperluan teknikal biasa bagi perkakas suis dan alat kawalan HV, GB 4208-2008 untuk perlindungan kepungan, GB/T 5582-1993 untuk tahap pencemaran penebat luaran, DL/T 404-2007 untuk 3.6kV–40.5kV Alat suis dan alat kawalan tertutup logam AC, GB/T 13384-2008 untuk produk mekanikal dan elektrik, GB 191-2008 untuk tanda pembungkusan dan pengangkutan, dan GB 311.1-2012 untuk penyelarasan penebat dalam penghantaran voltan tinggi dan peralatan pengedaran.

Rangka kerja kualiti dan pematuhan Usune termasuk Sistem Pengurusan Kualiti ISO 9001, Persekitaran ISO 14001 Sistem Pengurusan, Sistem Pengurusan Kesihatan dan Keselamatan Pekerjaan ISO 45001, pematuhan standard IEC dan GB, dan pensijilan CE. Pensijilan khusus projek dan piawaian yang berkenaan hendaklah disahkan mengikut pasaran destinasi dan spesifikasi teknikal.

Soalan Lazim

Apakah kelebihan utama SF6 GIS?

Kelebihan utama ialah pembinaan tertutup komponen elektrik bertenaga dalam gas penebat persekitaran. Ini membolehkan struktur padat dan mengurangkan pendedahan langsung litar utama kepada luaran keadaan persekitaran.

Apakah tahap voltan yang tersedia?

Siri USRM6 direka untuk aplikasi voltan sederhana termasuk konfigurasi 24kV dan 33kV. Nilai yang tepat voltan, tahap penebat, dan konfigurasi hendaklah disahkan mengikut spesifikasi projek.

Bolehkah ia digunakan pada ketinggian yang tinggi?

ya. Ketinggian perkhidmatan yang ditetapkan adalah sehingga 4000 m. Untuk pemasangan melebihi 1000 m, pelanggan harus memaklumkan Usune in terlebih dahulu supaya tekanan pengecasan gas yang sesuai dapat dinilai. Keperluan khas melebihi 2000 m sepatutnya disahkan semasa reka bentuk teknikal.

Adakah konfigurasi boleh disesuaikan?

Siri USRM6 menggunakan konsep konfigurasi modular. Unit suis pemutus beban, unit gabungan, pemutus litar unit, dan susunan bas utama yang boleh dikembangkan boleh dipilih mengikut skema elektrik yang diperlukan.

Di manakah ia biasa dipasang?

Aplikasi biasa termasuk pencawang pengubah sekunder, kemudahan perindustrian dan perlombongan, kereta api, lapangan terbang, rangkaian pengedaran bandar, kawasan kediaman, kemudahan bawah tanah, dan lokasi dengan agak menuntut keadaan persekitaran.

Apakah maklumat yang diperlukan untuk sebut harga?

Untuk sebut harga yang tepat, pembeli harus memberikan voltan terkadar, gambar rajah satu baris, bilangan penyuap, yang diperlukan fungsi pensuisan, keperluan suis pemutus litar atau pemutus beban, konfigurasi bas, ketinggian pemasangan, keadaan persekitaran, keperluan perlindungan, dan pasaran destinasi.

Dapatkan Sebut Harga Projek

Untuk projek pengedaran voltan sederhana yang memerlukan dimensi padat, kebolehsuaian alam sekitar, modular konfigurasi, dan keperluan penyelenggaraan yang dikurangkan, siri USRM6 menyediakan alat suis penebat gas yang praktikal penyelesaian.

Siri USRM6 daripada Usune menggabungkan penebat SF6 tertutup, unit fungsi modular, konfigurasi bas boleh dikembangkan, dan fungsi pensuisan, perlindungan, pengukuran dan pemantauan. Disokong oleh ISO 9001, ISO 14001, ISO 45001, IEC dan piawaian GB, dan pensijilan CE, Usune menyediakan penyelesaian berorientasikan projek untuk pelanggan yang menilai 24kv Alat Suis Bertebat Gas 33kv Sf6 Gis untuk pengagihan kuasa industri, infrastruktur, bandar dan khusus aplikasi.
