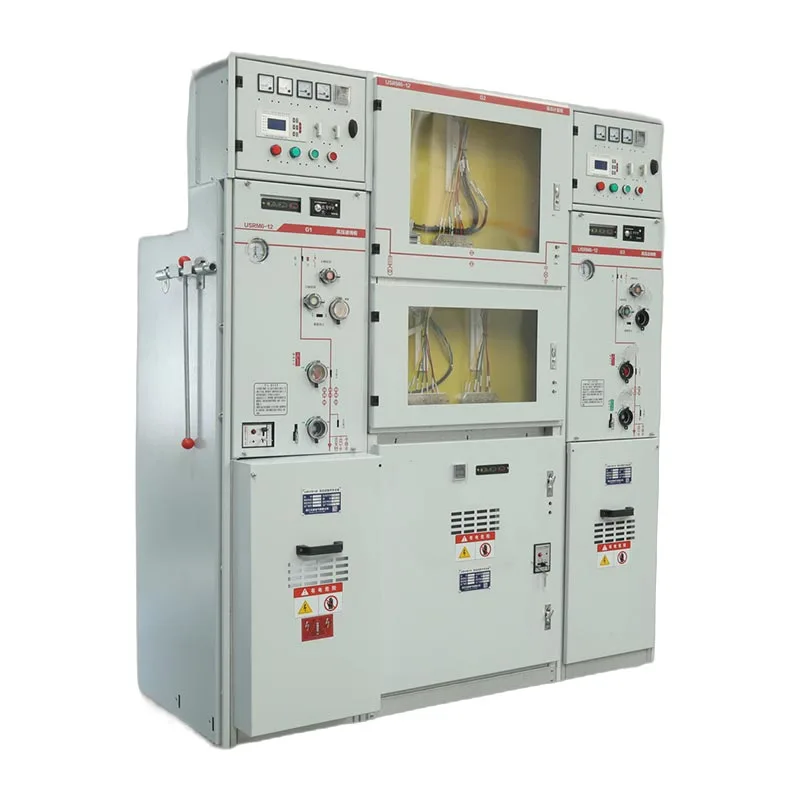

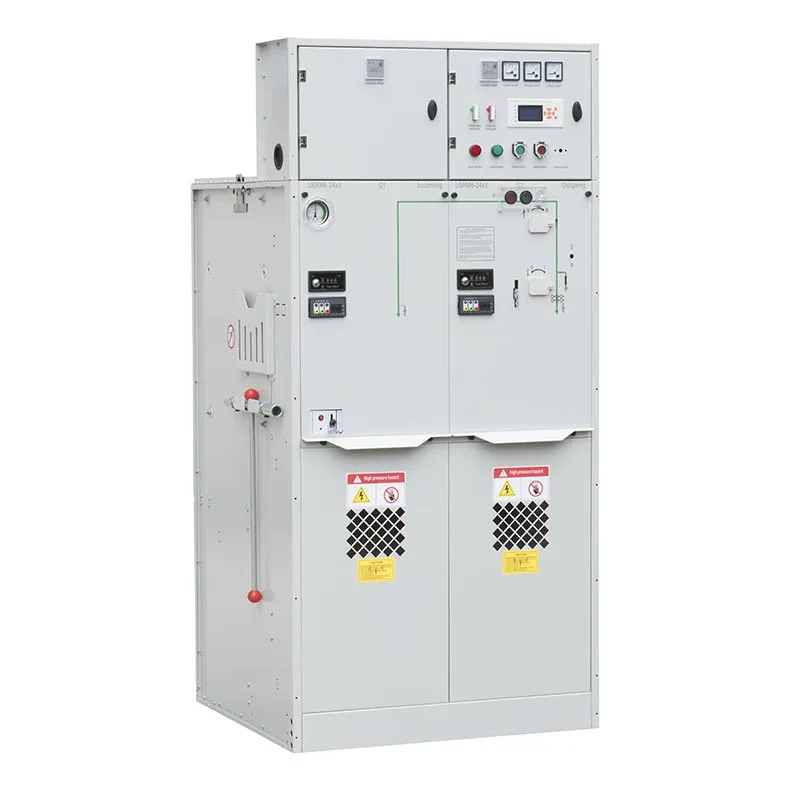

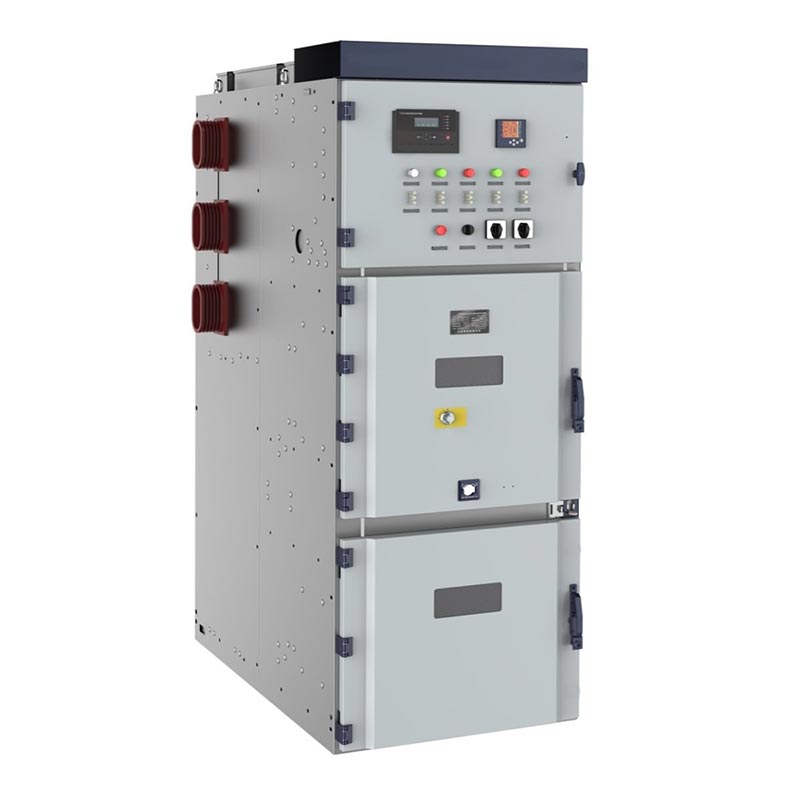

Berbeza daripada suis konvensional yang banyak bergantung pada persekitaran pemasangan, Usune 11kv Sf6 Gis Gas Suis Bertebat mengasingkan komponen elektrik utama di dalam petak gas tertutup. Mekanik bersepadu sistem saling kunci membantu mencegah operasi yang salah, meningkatkan keselamatan pengendali dan kebolehpercayaan peralatan.
Alat suis digunakan secara meluas dalam pencawang pengubah, sistem pengagihan kuasa industri, bangunan komersial, projek infrastruktur dan aplikasi voltan sederhana 11kV lain yang mempunyai keselamatan, kebolehpercayaan dan pengendalian yang mudah penting.
Komponen litar utama disertakan di dalam tangki gas SF6 yang tertutup, mengurangkan pendedahan langsung kepada luaran keadaan persekitaran. Reka bentuk ini membantu melindungi komponen elektrik daripada habuk, lembapan, pencemaran dan pemeluwapan, meningkatkan kestabilan operasi jangka panjang.
Struktur tertutup juga mengurangkan keperluan ruang berbanding dengan alat suis penebat udara tradisional, membuat Usune 11kv Sf6 Gis Gas Insulated Switchgear sesuai untuk pencawang kompak dan bilik elektrik terhad ruang.
Usune 11kV SF6 GIS direka dengan pelbagai perlindungan keselamatan mekanikal untuk mengelakkan operasi yang salah. Semua suis mesti dikendalikan menggunakan pemegang pengendalian khusus, memastikan prosedur pensuisan terkawal.
Suis pemutus beban atau pemutus litar vakum dan suis pembumian yang sepadan dilengkapi dengan dalaman saling mengunci mekanikal. Saling kunci gembok tambahan juga boleh digunakan apabila diperlukan, memberikan yang lebih tinggi keselamatan semasa penyelenggaraan dan operasi.
Pintu bawah hanya boleh dibuka apabila suis pembumian ditutup dan suis pemutus beban terbuka kedudukan, menghalang akses kepada bahagian bertenaga.
Suis pembumian tidak boleh dikendalikan apabila pintu bawah terbuka, membantu mengelakkan keadaan penyelenggaraan yang tidak selamat.
Suis pemutus beban tidak boleh ditutup apabila suis pembumian ditutup, dan suis pembumian tidak boleh ditutup dikendalikan apabila suis pemutus beban ditutup.
Untuk operasi bekalan kuasa, pintu petak kabel mesti ditutup terlebih dahulu. Suis tiga kedudukan adalah kemudian dikendalikan daripada kedudukan pembumian kepada kedudukan pengasingan dan akhirnya kepada kedudukan penutup.
Untuk pengasingan kuasa, suis tiga kedudukan dikendalikan dari kedudukan penutup ke kedudukan pengasingan dan kemudian ke kedudukan pembumian, membenarkan akses selamat ke petak kabel.
| Tidak. | barang | Unit | Unit suis pemutus beban | unit gabungan | Unit pemutus litar |
| 1 | Voltan terkadar | kV | 24/12 | 24/12 | 24/12 |
| 2 | Kekerapan dinilai | Hz | 50 | 50 | 50 |
| 3 | Nilai semasa | A | 630 | 125 (bergantung kepada arus fius) | 630 |
| 4 | Tahap penebat berkadar‑1min Kekerapan menahan voltan‑Antara fasa, tanah | kV | 42/65 | 42/65 | 42/65 |
| Tahap penebat berkadar‑1min Kekerapan menahan jarak pengasingan voltan | kV | 48/79 | 48/79 | 48/79 | |
| Tahap penebat berkadar‑1min Kekerapan menahan voltan‑Litar kawalan dan tambahan | kV | 2/2 | 2/2 | 2/2 | |
| Tahap penebat berkadar‑Impuls pencahayaan menahan voltan‑Antara fasa, tanah | kV | 75/125 | 75/125 | 75/125 | |
| Tahap penebat berkadar-Impuls pencahayaan menahan jarak pengasingan voltan | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Litar pintas berkadar menahan arus | kA/s | 25/4 | —— | 25/4 |
| 6 | Puncak ternilai menahan arus | kA | 63 | —— | 63 |
| 7 | Arus membuat litar pintas berkadar | kA | 63 | Terhad oleh fius HV | 63 |
| 8 | Arus pemutus litar pintas yang dinilai | kA | —— | Terhad oleh fius HV | 25/25 |
| 9 | Arus penghantaran yang dinilai | A | —— | 1700/1400 | —— |
| 10 | Arus pemecah beban aktif dinilai | A | 630 | —— | —— |
| 11 | Arus putus gelung tertutup yang dinilai | A | 630 | —— | 630 |
| 12 | Suis pemutus beban hayat mekanikal/CB | Masa | 10000 | 10000 | 20000 |
| Suis pengasingan/tanah hayat mekanikal | Masa | 5000 | 5000 | 5000 | |
| 13 | Rintangan litar | μΩ | ≤150 | —— | ≤150 |
| 14 | Tekanan pengecasan berkadar（20℃ tekanan tolok） | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Kadar kebocoran relatif tahunan gas | % | 0.05 | 0.05 | 0.05 |
| 16 | Ijazah perlindungan IP‑Kabinet | IP4X | IP4X | IP4X | |
| Ijazah perlindungan IP‑Tangki gas | IP67 | IP67 | IP67 |
Mekanisme operasi menggunakan teknologi pengecasan spring untuk memastikan prestasi pensuisan yang stabil.
Untuk unit gabungan suis-fius pemutus beban atau unit pemutus litar, spring mesti dicas sebelum menukar operasi. Pemegang kendalian diputar mengikut arah jam untuk pengecasan penuh, diikuti dengan menekan penutup hijau butang untuk menyelesaikan operasi penutupan.
Operasi pembukaan dilakukan dengan memutarkan pemegang kendalian mengikut arah jam.
Dalam aplikasi perlindungan pengubah menggunakan pemutus litar vakum, pemutus litar boleh tersandung melalui geganti perlindungan apabila keadaan tidak normal berlaku.
Untuk unit gabungan suis-fius pemutus beban, suis pemutus beban akan tersandung apabila penunjuk fius beroperasi di bawah keadaan arus lebih atau litar pintas.
Usune 11kV SF6 GIS Gas Insulated Switchgear boleh dikonfigurasikan mengikut pengedaran voltan sederhana yang berbeza keperluan, termasuk:
● Aplikasi perlindungan pengubah
● Sistem penyuap industri
● Dering rangkaian pengedaran utama
● Sistem kuasa bangunan komersial
● Pencawang padat
Reka bentuk penebat SF6 yang dimeterai dan mekanisme operasi yang boleh dipercayai menjadikan peralatan sesuai untuk aplikasi yang memerlukan operasi berterusan dan standard keselamatan yang tinggi.
Usune 11kv Sf6 Gis Gas Insulated Switchgear direka untuk memudahkan pengangkutan dan pemasangan tapak.
Peralatan tersebut dilengkapi dengan gelang pengangkat untuk pengangkutan kren dan juga boleh digerakkan menggunakan peralatan forklift. Kombinasi modul yang berbeza direka bentuk dengan susunan berat praktikal untuk memudahkan pengendalian semasa projek pemasangan.
Sebelum pemasangan, pelanggan perlu menyemak keadaan peralatan selepas pengangkutan, termasuk:
● Ketersediaan pemegang kendalian
● Status penunjuk tekanan
● Operasi fungsi mekanikal
● Sebarang kerosakan pengangkutan yang kelihatan
Penunjuk tekanan harus kekal dalam kawasan hijau biasa sebelum pentauliahan.
Untuk operasi yang selamat dan stabil, asas pemasangan harus memenuhi keperluan berikut:
● Kapasiti galas tanah hendaklah sekurang-kurangnya 500kg/m²
● Permukaan pemasangan hendaklah kekal rata dan licin
● Saluran kabel hendaklah disediakan mengikut keperluan projek
● Saluran kabel hendaklah dimeterai dengan betul untuk mengelakkan penembusan kelembapan

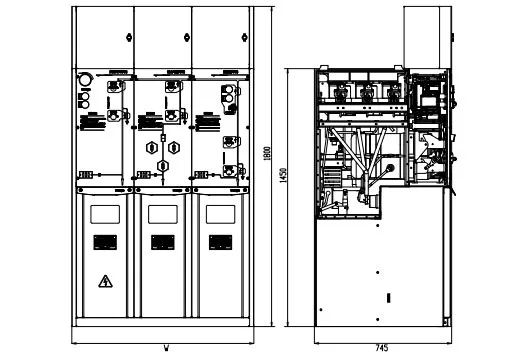

● Dimensi saluran keluli asas hendaklah disediakan mengikut lukisan pengeluar
Penyediaan asas yang betul membantu memastikan pemasangan yang tepat, sambungan kabel yang boleh dipercayai dan peralatan jangka panjang prestasi.
| Perbandingan | Usune 11kV SF6 GIS | AIS tradisional |
| Kaedah Penebat | Struktur tertutup terlindung gas SF6 | Penebat udara |
| Perlindungan Alam Sekitar | Kurang terjejas oleh habuk, kelembapan dan pencemaran | Lebih bergantung kepada persekitaran pemasangan |
| Keselamatan | Interlocking mekanikal dan lima perlindungan keselamatan | Perlindungan bergantung pada prosedur operasi |
| Ruang Pemasangan | Reka bentuk padat | Memerlukan kelegaan yang lebih besar |
| Penyelenggaraan | Mengurangkan keperluan penyelenggaraan alam sekitar | Memerlukan lebih banyak perlindungan alam sekitar |
| Operasi | Urutan pensuisan terkawal | Kebergantungan yang lebih tinggi pada pengalaman pengendali |
Seorang pelanggan menggunakan GIS Usune 11kV SF6 untuk sistem pengagihan kuasa industri di mana pensuisan selamat dan terhad ruang pemasangan adalah kebimbangan utama. Selepas pemasangan, pelanggan menyerlahkan struktur kabinet padat dan penguncian mekanikal, yang menjadikan operasi pensuisan harian lebih terkawal dan mengurangkan risiko tidak betul operasi.
Untuk aplikasi perlindungan pengubah, pelanggan memilih konfigurasi pemutus litar vakum dengan perlindungan berasaskan geganti. Pelanggan mendapati fungsi perjalanan automatik dan urutan operasi yang jelas membantu bertindak balas kepada keadaan semasa yang tidak normal sambil memudahkan operasi rutin.
Semasa operasi tapak, pelanggan amat menghargai sistem lima kunci keselamatan. Urutan yang diperlukan antara pintu kabel, suis pembumian dan suis pemutus beban menjadikan prosedur penyelenggaraan lebih jelas dan membantu mengelakkan perkara yang tidak selamat akses ke petak kabel.
Zhejiang Usune Electric Co.,Ltd. telah mewujudkan sistem pengurusan yang komprehensif mengikut Kualiti ISO 9001 Sistem Pengurusan, Sistem Pengurusan Persekitaran ISO 14001 dan Pengurusan Kesihatan dan Keselamatan Pekerjaan ISO 45001 Sistem.

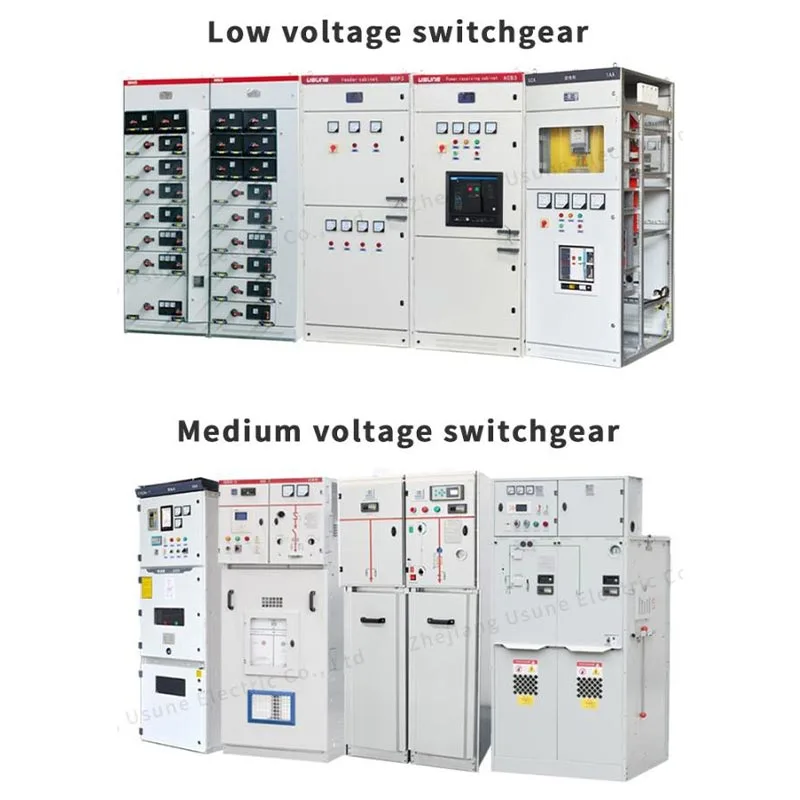

Untuk memenuhi keperluan pasaran antarabangsa, produk perkakas suis voltan sederhana Usune telah lulus IEC dan GB yang berkaitan ujian jenis standard dan produk yang berkenaan telah mendapat pensijilan CE. Kawalan kualiti yang ketat dilaksanakan sepanjang proses pembuatan, pemeriksaan dan ujian untuk memastikan prestasi yang boleh dipercayai untuk pengagihan kuasa global aplikasi.
Saling mengunci mekanikal menghalang urutan pensuisan yang salah antara suis pemutus beban, pemutus litar dan suis pembumian. Ia membantu melindungi pengendali dan peralatan semasa operasi dan penyelenggaraan.
Sebelum pemasangan, pelanggan perlu menyemak keadaan pengangkutan, status penunjuk tekanan, pemegang operasi ketersediaan dan prestasi operasi mekanikal. Sebarang kerosakan atau bahagian yang hilang hendaklah dilaporkan dengan segera.
Ia sesuai untuk pencawang pengubah, loji industri, kemudahan komersial, projek infrastruktur dan sistem pengagihan voltan sederhana 11kV lain yang memerlukan operasi yang boleh dipercayai dan selamat.
Usune menggabungkan teknologi penebat gas SF6, keselamatan mekanikal yang saling mengunci, mekanisme operasi yang boleh dipercayai dan kawalan kualiti yang ketat untuk menyediakan penyelesaian yang selamat dan padat untuk rangkaian pengedaran voltan sederhana 11kV moden.
