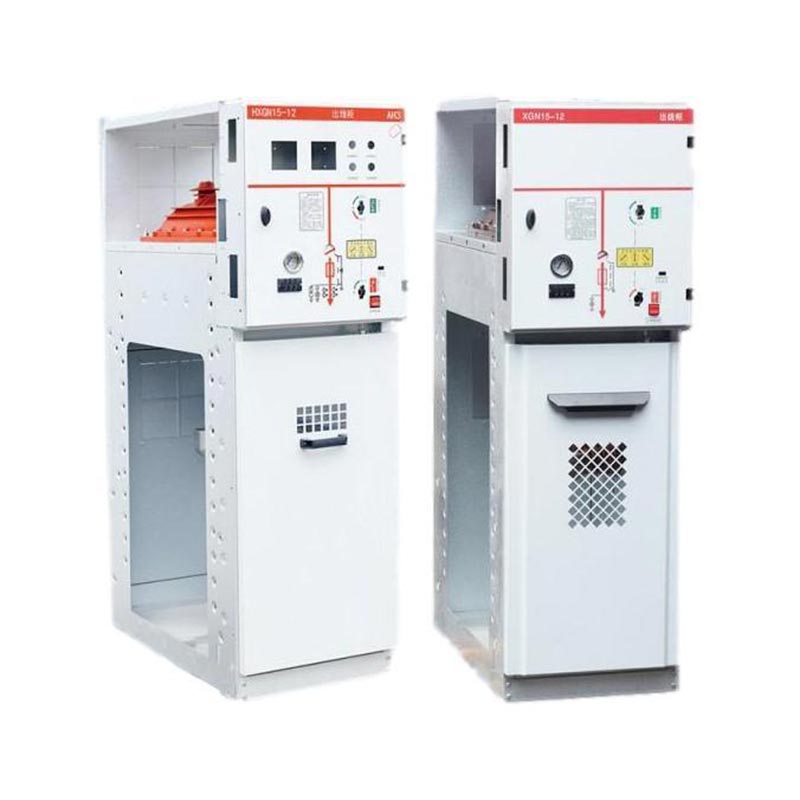

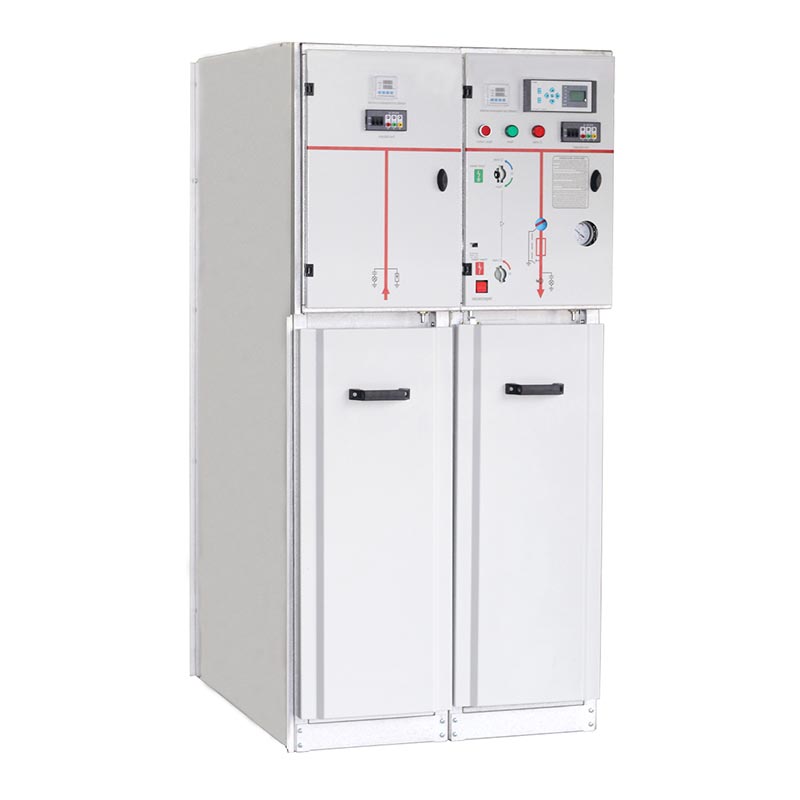

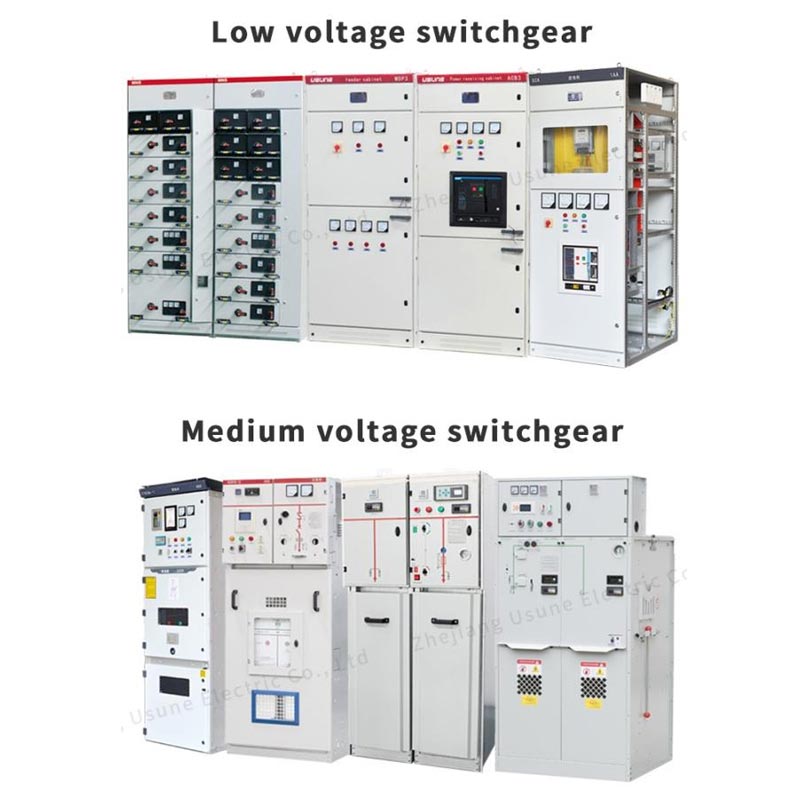

Unit Utama Gelang 630a Sf6

Unit Utama Cincin USUNE 630a Sf6 ialah peralatan pengagihan kuasa voltan sederhana berprestasi tinggi secara bebas dibangunkan dan dikeluarkan oleh Zhejiang Yousi Electric Co., Ltd. (pengilang profesional yang menyepadukan R&D, pengeluaran, dan penjualan peralatan elektrik). Produk ini mempunyai struktur tertutup logam tetap jenis kotak, menggunakan Gas SF6 sebagai penebat dan medium pemadam arka. Dilengkapi dengan fius suis terlindung gas SF6, ia digunakan terutamanya dalam rangkaian pengedaran sekunder dengan voltan undian maksimum 36kV dan arus undian 630A, boleh disesuaikan dengan sempurna kepada keperluan bekalan kuasa sistem kuasa AC 50/60Hz.

Sebagai pembekal terkemuka dalam industri peralatan elektrik China, USUNE mematuhi falsafah pengeluaran berkualiti tinggi. Unit utama cincin 630A SF6 ini dihasilkan di kilang piawai syarikat, di mana kawalan kualiti yang ketat dilaksanakan sepanjang keseluruhan proses daripada komponen kepada produk siap, memastikan kebolehpercayaan produk dan ketekalan.

Ciri Produk Teras

1. Reka Bentuk Padat dan Ringan

Unit Utama Cincin 630a SF6 menggunakan struktur padat dan reka bentuk yang ringan, menjimatkan ruang pemasangan dengan berkesan dan mengurangkan kos pengangkutan dan pemasangan. Cangkang resin epoksi menyediakan pengedap yang ketat, menjadikannya sesuai untuk senario terhad ruang seperti bilik mesin kecil dan pencawang pasang siap, meningkatkan di tapak fleksibiliti aplikasi.

2. Prestasi Penebat dan Arka-Menindas Cemerlang

Selongsong tertutup diisi dengan gas SF6, memberikan penebat yang sangat baik dan prestasi penindasan arka. Ia adalah sangat tahan terhadap kelembapan dan pencemaran, membolehkan operasi yang stabil dalam persekitaran yang keras dan operasi hampir tanpa penyelenggaraan, dengan ketara mengurangkan kos penyelenggaraan berikutnya.

3. Operasi Mudah dan Pemasangan Mudah

Unit Utama Cincin SF6 630a mempunyai reka bentuk sambungan kabel bahagian hadapan, dengan semua fungsi kawalan terpusat pada panel hadapan, memudahkan proses operasi dan memudahkan operasi dan penyahpepijatan. Ia ringan dan reka bentuk padat menjadikan pemasangan lebih cekap, membolehkan penggunaan pantas selepas pemasangan.

4. Aksesori yang Banyak

Pelbagai aksesori seperti geganti, transformer, dan penangkap lonjakan boleh dilengkapi untuk memenuhi yang berbeza keperluan fungsian pelbagai senario pengagihan kuasa, meningkatkan kebolehsuaian produk dan kepraktisan.

Senario Berkenaan

Unit Utama Gelang USUNE 630a SF6 digunakan secara meluas dalam rangkaian gelang kabel industri dan awam serta terminal bekalan kuasa. Ia amat sesuai untuk pencawang menengah kecil, stesen pensuisan, pengagihan kuasa kediaman bandar, perusahaan perindustrian dan perlombongan, pusat membeli-belah, lapangan terbang, kereta bawah tanah, penjanaan kuasa angin, hospital, stadium, kereta api, dan lokasi lain, menyediakan bekalan kuasa yang boleh dipercayai untuk pelbagai senario.

Keadaan Operasi

Untuk memastikan operasi yang stabil dan selamat, unit utama cincin ini mempunyai keperluan persekitaran yang ketat, seperti berikut:

- Ketinggian: ≤1000mm
- Suhu Ambien: -35℃～45℃
- Kelembapan Relatif: Purata harian tidak melebihi 95%; purata bulanan tidak melebihi 90%
- Rintangan Seismik: Keamatan seismik tidak melebihi 8 darjah
- Keperluan Alam Sekitar: Lokasi yang bebas daripada getaran teruk, hentaman, kebakaran, kakisan kimia dan bahaya letupan.

Parameter Teknikal

Struktur dan konfigurasi suis

Mekanisme operasi

(1) Mekanisme operasi spring tunggal dua fungsi: jenis K

Fungsi pensuisan dikendalikan secara bebas dengan tuil atau motor.
Fungsi suis tanah membuka dan menutup secara bebas menggunakan tuil kendalian, dan tenaga pengendalian adalah disediakan oleh spring mampatan, yang dilepaskan untuk menutup atau memutuskan sambungan.

(2) Mekanisme pengendalian spring dwi fungsi ganda: Jenis A

Fungsi pensuisan dikendalikan secara bebas oleh tuil atau motor, dan tenaga kendalian disediakan oleh a spring mampatan, yang dilepaskan untuk menutup sesentuh. Operasi buka dan tutup bebas dengan butang (0) atau unit tersandung atau peranti tersandung shunt.
Fungsi suis tanah beroperasi secara bebas dengan tuil kendalian dan tenaga kendalian disediakan oleh a spring mampatan, yang dilepaskan untuk menutup atau memutuskan sambungan.

(3) Komponen pilihan

Satu operasi elektrik: AC 220V 110V; DC 220v 110v
Suis tambahan
Satu gegelung perjalanan shunt (Mekanisme Jenis A): AC 220V 110V; DC 220v 110v
Fius menggabungkan suis penunjuk tambahan
Penunjuk kerosakan bumi

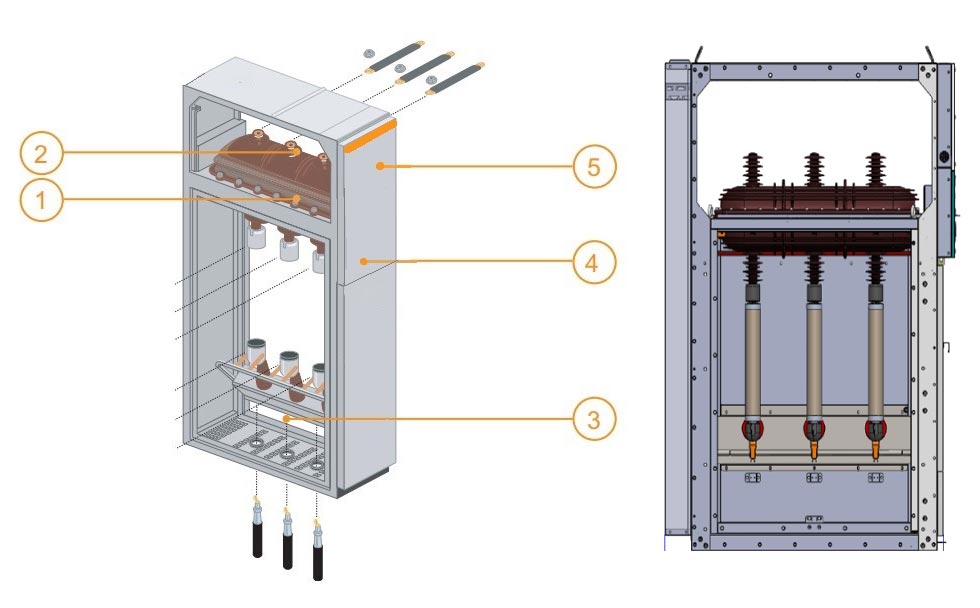

Suis dan fius kubikel perlindungan

1 Suis Gear suis dan suis pembumian dalam kepungan yang diisi dengan SF6.
2 Busbar semuanya dalam satah mendatar yang sama, sekali gus membolehkan sambungan papan suis kemudian dan sambungan ke peralatan sedia ada.
3 Sambungan boleh diakses melalui hadapan, sambungan ke suis bawah dan terminal suis pembumian atau pemegang fius bawah. Petak ini juga dilengkapi dengan suis pembumian di hilir dari fius MV untuk unit perlindungan.
4 Mekanisme pengendalian mengandungi elemen yang digunakan untuk mengendalikan suis dan suis pembumian dan menggerakkan petunjuk yang sepadan (putus positif).
5 Pemasangan voltan rendah blok terminal (jika pilihan motor dipasang), fius LV dan peranti geganti padat. Jika lebih banyak ruang diperlukan, ketinggian panel boleh ditingkatkan.

① Bilik busbar
② Suis utama
③ Bilik kabel
④ Mekanisme operasi, mekanisme saling kunci dan bilik kawalan tekanan rendah

Kabinet suis keseluruhan boleh dibahagikan kepada dua unit atas dan bawah, unit atas kabinet termasuk bilik bas, suis beban, bilik mekanisme operasi dan bilik voltan rendah, dan unit bawah dipisahkan daripada kabel bilik. Keseluruhan unit atas boleh diganti.

◇ Bilik busbar

Bilik busbar disusun di bahagian atas kabinet. Di dalam bilik busbar, busbar utama disambungkan bersama-sama dan berjalan melalui seluruh baris gear suis.

◇ suis pemutus beban

Bilik suis dilengkapi dengan suis beban sulfur heksafluorida jenis SFG. Cangkang suis beban dibuat daripada resin epoksi yang dituangkan, diisi dengan gas sulfur heksafluorida (SF6) sebagai medium penebat, dan cangkerang disediakan dengan lubang pemerhatian. Bilik suis boleh dilengkapi

dengan meter ketumpatan gas SF6 atau ketumpatan gas dengan sentuhan penggera mengikut keperluan pelanggan.

◇ Bilik kabel

Kabinet suis beban mempunyai bilik kabel yang luas, yang digunakan terutamanya untuk sambungan kabel, supaya teras tunggal atau kabel tiga teras boleh disambungkan menggunakan kepala kabel tanpa pelindung yang paling mudah, dan ruang yang mencukupi juga boleh menampung penangkap kilat, pengubah arus, suis tanah bawah dan komponen lain. Menurut reka bentuk standard, pintu kabinet mempunyai tingkap pemerhatian dan peranti kunci keselamatan. Plat bawah bilik kabel dengan penutup pengedap dan pengapit kabel saiz yang sesuai dengan pendakap sokongan. Plat bawah bilik kabel dan bingkai pintu boleh dikeluarkan untuk memudahkan pemasangan kabel.

◇ Mekanisme operasi, mekanisme saling kunci dan bilik kawalan tekanan rendah

Bilik mekanisme saling berkunci juga bertindak sebagai panel kawalan. Bilik voltan rendah dilengkapi dengan pengendalian spring mekanisme dengan penunjuk kedudukan dan peranti saling mengunci mekanikal, dan juga boleh dilengkapi dengan tambahan sesentuh, gegelung trip, mekanisme perjalanan kecemasan, paparan langsung kapasitif, kunci kekunci dan peranti pengendalian elektrik. Pada masa yang sama, ruang kebuk tekanan rendah juga boleh dilengkapi dengan gelung kawalan, meter dan pelindung geganti, dan kabinet lebar 750mm mempunyai dua ruang tekanan rendah yang sama untuk lebih banyak aksesori.

Parameter konfigurasi kepungan

LBS masuk

Trafo melindungi

Pemeteran

Cbog w/.meter

Cb keluar

Penerangan operasi

1. Operasi pemegang: Berdiri di hadapan suis, pegang bahagian atas pemegang dan tolak ke hadapan, sebelah lagi memegang hujung pemegang untuk berputar.
2.Pastikan pintu kabinet telah ditutup dengan betul sebelum bekalan kuasa atau diasingkan ke pembumian.
3.Tolok tekanan suis mesti diperiksa sebelum dihidupkan dan dimatikan.

Hidupkan kuasa

1.Sahkan bahawa pintu kabinet ditutup.Masukkan pemegang ke dalam lubang operasi atas dan putar lawan jam 180°sehingga mendengar suara brek pemisah.Penunjuk pusat panel berada dalam kedudukan; pintu bawah ditutup dan suis pembumian dimatikan.
2. Masukkan pemegang kendalian ke dalam lubang pengendalian yang lebih rendah dan putar mengikut arah jam 180° sehingga mendengar suara penutup; penunjuk pusat panel berada dalam kedudukan D; suis akan dihidupkan, dan kemudian operasi bekalan kuasa selesai.

Matikan kuasa

1. Matikan: Masukkan pemegang pengendalian ke dalam lubang pengendalian yang lebih rendah dan putar lawan jam 180° sehingga mendengar bunyi memisahkan suara brek (Butang guna terus jika terdapat butang); bahagian tengah panel berada dalam kedudukan, kemudian suis akan dimatikan.
2.Periksa sama ada paparan langsung keluar untuk memastikan bilik kabel neutral secara elektrik; masukkan pemegang kendalian ke dalam lubang operasi atas dan putar mengikut arah jam 180° sehingga mendengar suara penutup; penunjuk pusat panel berada dalam kedudukan dan pintu bawah tidak berkunci; suis pembumian ditutup dan kemudian operasi gangguan kuasa selesai.

Pengangkutan dan penyimpanan

Apabila kabinet suis dipasang pada plat bawah, ia boleh digunakan dengan forklift. Apabila ia tidak dipasang di bahagian bawah plat, kabinet suis harus dinaikkan atau dibawa secara keseluruhan, tetapi ia harus diangkut secara menegak pada bila-bila masa dan tidak boleh diterbalikkan untuk mengelakkan kerosakan pada komponen dalam kabinet. Alat suis (walaupun dengan pembungkusan luar) tidak boleh disimpan di luar untuk masa yang lama.

Penyelenggaraan

◇ Kabinet cincin adalah bebas penyelenggaraan selama tiga tahun dalam keadaan biasa.

◇ Mekanisme operasi spring tunggal dan dua spring bagi suis beban adalah bebas penyelenggaraan dan tidak memerlukan sebarang pelinciran.

◇ Peranti perlindungan geganti hendaklah diperiksa mengikut keperluan pengeluar sebelum dimasukkan ke dalam operasi.

◇ Kitaran penyelenggaraan kabinet rangkaian cincin biasanya sekali setahun, dan langkah penyelenggaraan khusus hendaklah dilaksanakan seperti berikut:
(1) Ketatkan semua sambungan elektrik (bas utama, suis, kabel, instrumen pemeteran) mengikut keperluan arahan pemasangan.
(2) Vakum semua komponen (suis utama, suis tambahan, mekanisme perjalanan, motor, dll.) dan menjalankan penampilan pemeriksaan.
(3) Lakukan satu operasi penutupan/pembukaan pada semua suis, termasuk suis pembumian.
(4) Hidupkan bekalan kuasa kawalan tambahan (jangan berikan isyarat kawalan jauh) untuk urutan elektrik operasi.

Tempah barang

Dokumen dan lampiran berikut akan diserahkan bersama kabinet apabila kabinet suis meninggalkan kilang:

◇ Sijil kelayakan produk
◇ Arahan penggunaan produk
◇ Data reka bentuk kejuruteraan produk
◇ Tukar aksesori kabinet:
◇ Setiap kombinasi pelekap dilengkapi dengan pemegang kendalian suis beban.

Pengguna harus memberikan maklumat berikut semasa memesan produk:

◇ Skim pendawaian litar utama dan keperluan teknikal khas
◇ Pelan pemasangan suis.
◇ Tukar spesifikasi model komponen kabinet dan gelung tambahan, rajah skema gelung kawalan (jika perlu)
◇ Permintaan khas lain untuk maklumat bertulis.

Rujukan Projek

Projek Pelancaran Roket Cas-angkasa

Laporan Ujian

Soalan Lazim

1. Adakah anda kilang atau syarikat perdagangan?

Kilang, kami boleh menjamin harga kami adalah berpatutan dan berdaya saing.

2. Bilakah saya boleh mendapatkan harga?

Biasanya kami memetik dalam tempoh 24 jam selepas menerima pertanyaan anda.

3. Bolehkah kami mencetak logo dan nama syarikat kami pada produk?

Ya, sudah tentu, kami menerima OEM.

4. Apakah masa utama?

Masa utama bergantung pada kuantiti yang dipesan, biasanya dalam masa 15-20 hari selepas menerima pembayaran.

5. Bagaimanakah proses kawalan kualiti anda?

Semua produk akan diperiksa bermula dari aksesori, dan akan dijalankan dengan ujian rutin sebelum keluar kilang kami.

6. Bagaimana untuk menyelesaikan masalah kualiti selepas jualan?

Ambil gambar atau video masalah kualiti dan hantar kepada kami untuk semakan dan pengesahan kami, dan kami akan membuat a penyelesaian yang memuaskan untuk anda dalam masa 1-3 hari.

7. Apakah masa jaminan?

12 bulan dari tarikh penghantaran.

8. Kenapa pilih kami

● Kami pakar dalam bidang ini selama lebih daripada 14 tahun, dan mempunyai pasukan R&D yang berpengalaman mengambil reka bentuk dan kerja pembangunan untuk setiap projek berdasarkan permintaan khas pelanggan.
● Kami mempunyai prosedur QC yang sangat ketat daripada komponen kepada produk siap.
● Tempoh pengeluaran stabil dalam masa 15-20 hari.
● Kami mempunyai set lengkap laporan ujian untuk produk.
● Penyelesaian satu langkah disediakan.
