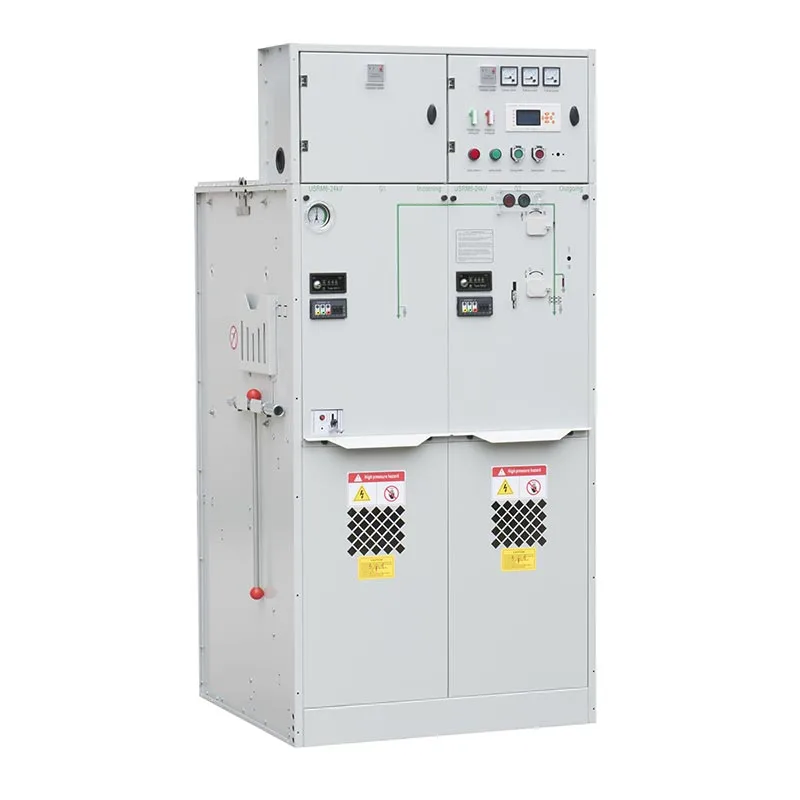

Bagi pembeli 22kV SF6 GIS RMU Ring Main Unit Switchgear, pertimbangan utama bukan sahaja menukar prestasi, tetapi juga seberapa cepat kerosakan boleh dikesan, sejauh mana pengendali boleh mengakses peralatan dengan selamat, dan berapa banyak penyelenggaraan diperlukan sepanjang hayat perkhidmatannya. Usune menangani keperluan ini melalui petunjuk langsung voltan tinggi, kesalahan penunjuk, perlindungan mikrokomputer dan sistem gas tertutup tekanan.
RMU boleh dilengkapi dengan penunjuk kerosakan untuk kerosakan fasa ke fasa dan fasa ke tanah. Apabila berlaku kesalahan, penunjuk menyediakan penggera untuk membantu kakitangan operasi mengenal pasti bahagian yang terjejas dan mencari titik kerosakan dengan lebih cekap.
Untuk rangkaian pengedaran yang disambungkan ke pusat pemantauan, maklumat kerosakan juga boleh dihantar ke pelayan pemantauan, membenarkan bilik kawalan untuk mengenal pasti kawasan kerosakan dan kedudukan tertentu tanpa bergantung sepenuhnya pada pemeriksaan manual.
Peranti penunjuk langsung voltan tinggi menyediakan peringatan visual untuk memeriksa sama ada litar utama adalah bertenaga. Ia juga menyokong pengesahan fasa untuk membantu pengendali mengesahkan status elektrik sebelum operasi.
Sambungan saling mengunci elektrik dan kunci magnet yang berkaitan boleh menghalang pintu petak kabel daripada menjadi dibuka semasa kabel masuk kekal bertenaga, memberikan lapisan perlindungan tambahan semasa penyelenggaraan.
Peranti perlindungan, pengukuran dan kawalan mikrokomputer pilihan menggantikan geganti elektromagnet tradisional perlindungan dengan teknologi pemantauan digital. Ia boleh digunakan untuk talian, transformer pengedaran dan utama lain peralatan.
Sistem ini boleh menyepadukan perlindungan arus dan voltan, pengukuran, penggera dan fungsi kawalan, menyokong pengurusan kuasa pintar dan komunikasi dengan rangkaian pemantauan pelanggan.
| Tidak. | barang | Unit | Unit suis pemutus beban | unit gabungan | Unit pemutus litar |
| 1 | Voltan terkadar | kV | 24/12 | 24/12 | 24/12 |
| 2 | Kekerapan dinilai | Hz | 50 | 50 | 50 |
| 3 | Nilai semasa | A | 630 | 125 (bergantung kepada arus fius) | 630 |
| 4 | Tahap penebat berkadar‑1min Kekerapan menahan voltan‑Antara fasa, tanah | kV | 42/65 | 42/65 | 42/65 |
| Tahap penebat berkadar‑1min Kekerapan menahan jarak pengasingan voltan | kV | 48/79 | 48/79 | 48/79 | |
| Tahap penebat berkadar‑1min Kekerapan menahan voltan‑Litar kawalan dan tambahan | kV | 2/2 | 2/2 | 2/2 | |
| Tahap penebat berkadar‑Impuls pencahayaan menahan voltan‑Antara fasa, tanah | kV | 75/125 | 75/125 | 75/125 | |
| Tahap penebat berkadar-Impuls pencahayaan menahan jarak pengasingan voltan | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Litar pintas berkadar menahan arus | kA/s | 25/4 | —— | 25/4 |
| 6 | Puncak ternilai menahan arus | kA | 63 | —— | 63 |
| 7 | Arus membuat litar pintas berkadar | kA | 63 | Terhad oleh fius HV | 63 |
| 8 | Arus pemutus litar pintas yang dinilai | kA | —— | Terhad oleh fius HV | 25/25 |
| 9 | Arus penghantaran yang dinilai | A | —— | 1700/1400 | —— |
| 10 | Arus pemecah beban aktif dinilai | A | 630 | —— | —— |
| 11 | Arus putus gelung tertutup yang dinilai | A | 630 | —— | 630 |
| 12 | Suis pemutus beban hayat mekanikal/CB | Masa | 10000 | 10000 | 20000 |
| Suis pengasingan/tanah hayat mekanikal | Masa | 5000 | 5000 | 5000 | |
| 13 | Rintangan litar | μΩ | ≤150 | —— | ≤150 |
| 14 | Tekanan pengecasan berkadar（20℃ tekanan tolok） | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Kadar kebocoran relatif tahunan gas | % | 0.05 | 0.05 | 0.05 |
| 16 | Ijazah perlindungan IP‑Kabinet | IP4X | IP4X | IP4X | |
| Ijazah perlindungan IP‑Tangki gas | IP67 | IP67 | IP67 |
Apabila litar pintas berlaku antara fasa atau antara fasa dan tanah, penunjuk kerosakan menyediakan penggera petunjuk. Kakitangan penyelenggaraan boleh menggunakan isyarat untuk mengenal pasti penyuap yang terjejas dan mengecilkan kerosakan lokasi.
Bagi projek yang memerlukan pemantauan berpusat, maklumat kerosakan boleh dihantar ke pusat pemantauan. The komputer pemantauan boleh memaparkan bahagian dan lokasi kerosakan yang sepadan, membantu pasukan penyelenggaraan mengurangkan masa carian kerosakan dan memulihkan kuasa dengan lebih cekap.
Komponen utama kabinet SF6 direka bentuk sebagai sistem tertutup dan secara amnya tidak memerlukan rutin penyelenggaraan semasa hayat perkhidmatan yang ditentukan di bawah keadaan operasi biasa.
Tangki gas dihasilkan daripada keluli tahan karat, memberikan ketahanan kakisan jangka panjang. mekanikal komponen operasi diletakkan di luar tangki gas, membuat pemeriksaan, operasi dan penggantian komponen lebih mudah apabila perkhidmatan diperlukan.
Untuk pemasangan yang terdedah kepada habuk, pasir atau pencemaran yang melampau, pemeriksaan berkala bahagian berputar mekanikal dan keadaan pelinciran adalah disyorkan.
Siri USRM6 menggunakan sistem gas tertutup tekanan dan tidak memerlukan pemeriksaan gas khas di bawah normal keadaan operasi.
Sebelum operasi, tolok tekanan perlu diperiksa. Dalam keadaan biasa, penunjuk tekanan harus kekal dalam kawasan operasi hijau. Tekanan rujukan ialah 0.14 MPa, dengan tekanan gas dikekalkan di atas 0.135 MPa pada 20°C di bawah keadaan pengedap yang ditetapkan.
Kadar kebocoran gas tahunan yang dijangkakan adalah kurang daripada 0.1%, menyokong prestasi pengedap gas jangka panjang.
Suis Unit Utama Cincin Sf6 Gis Rmu 22kv dibangunkan dengan merujuk kepada keperluan IEC 298, dengan reka bentuk hayat perkhidmatan lebih daripada 30 tahun di bawah keadaan operasi biasa.
Reka bentuk suis kedap udara membantu mengekalkan pengedap gas sepanjang tempoh perkhidmatan yang dijangkakan, mengurangkan keperluan untuk penyelenggaraan berkaitan gas yang kerap dan membantu pelanggan mengawal kos operasi jangka panjang.
| Pertimbangan Utama | Usune 22kV SF6 GIS RMU | RMU konvensional |
| Penebat | terlindung gas SF6 | Bergantung pada reka bentuk peralatan |
| Pengesanan Kesalahan | Petunjuk kerosakan tempatan dan jauh pilihan | Selalunya lebih bergantung pada pemeriksaan manual |
| Pemantauan | Perlindungan digital dan komunikasi tersedia | Mungkin memerlukan peralatan pemantauan yang berasingan |
| Keselamatan | Petunjuk langsung dan interlock elektrik/magnet | Bergantung pada konfigurasi |
| Penyelenggaraan | Sistem utama tertutup dengan keperluan penyelenggaraan yang rendah | Keperluan penyelenggaraan berbeza-beza |
| Tangki Gas | Tangki bertutup keluli tahan karat | Bergantung kepada pembinaan |
| Hayat Perkhidmatan | Direka selama lebih daripada 30 tahun dalam keadaan biasa | Bergantung pada reka bentuk dan penyelenggaraan produk |
Usune 22kv Sf6 Gis Rmu Ring Unit Utama Suis sesuai untuk rangkaian pengedaran industri di mana berbilang penyuap memerlukan pensuisan yang boleh dipercayai dan lokasi kerosakan yang cepat. Penunjuk kerosakan dan peranti perlindungan digital boleh membantu pasukan penyelenggaraan mengenal pasti bahagian yang tidak normal dengan lebih cekap.
RMU boleh dikonfigurasikan dengan perlindungan mikrokomputer dan fungsi pengukuran untuk transformer pengedaran, menyediakan pemantauan arus dan voltan, penggera dan fungsi perlindungan dalam rangkaian voltan sederhana.
Bagi pelanggan yang membangunkan sistem pengagihan kuasa pintar, RMU boleh menyambungkan perlindungan, pengukuran, kerosakan petunjuk dan fungsi komunikasi kepada sistem pemantauan pusat, menyokong pengenalpastian kerosakan jauh dan pengurusan rangkaian yang lebih cekap.
Seorang pelanggan menggunakan Alat Suis Unit Utama Gelang Usune 22kv Sf6 Gis Rmu untuk rangkaian gelang industri dengan berbilang penyuap masuk dan keluar. Semasa pentauliahan, pelanggan memberi tumpuan sama ada pengendali boleh dengan cepat mengenal pasti penyuap yang terjejas apabila kerosakan fasa ke fasa atau fasa ke tanah berlaku. Penunjuk kerosakan bersepadu memberikan maklumat penggera tempatan, membantu kakitangan penyelenggaraan mengecilkan bahagian kerosakan sebelum menjalankannya pemeriksaan di tapak.
Untuk aplikasi pengedaran transformer, pelanggan memilih RMU dengan perlindungan mikrokomputer dan peranti kawalan. Sistem ini menyediakan pemantauan arus dan voltan digital bersama-sama dengan perlindungan dan penggera fungsi. Pelanggan mendapati konfigurasi ini lebih mudah untuk memantau keadaan operasi pengubah daripada hanya bergantung pada perlindungan geganti konvensional.
Pelanggan yang memerlukan pemantauan pengedaran terpusat menghubungkan petunjuk kerosakan RMU dan perlindungan digital berfungsi ke pusat pemantauan. Apabila isyarat kerosakan dijana, skrin pemantauan boleh mengenal pasti bahagian kerosakan yang sepadan, membenarkan pasukan operasi untuk menentukan di mana pemeriksaan lapangan diperlukan dan meningkatkan kecekapan penyelesaian masalah.
Bagi pelanggan yang mengendalikan RMU dalam keadaan perkhidmatan biasa, tangki gas SF6 yang dimeterai mengurangkan keperluan untuk penyelenggaraan dalaman rutin. Pelanggan juga menghargai komponen operasi mekanikal luaran kerana ia boleh diperiksa atau diganti dengan lebih mudah apabila penyelenggaraan diperlukan.
Zhejiang Usune Electric Co.,Ltd. telah menubuhkan sistem pengurusan mengikut Sistem Pengurusan Kualiti ISO 9001, ISO Sistem Pengurusan Persekitaran 14001 dan Sistem Pengurusan Kesihatan dan Keselamatan Pekerjaan ISO 45001.
Untuk memenuhi keperluan pasaran antarabangsa yang berbeza, produk suis voltan sederhana Usune telah menjalani proses yang relevan Ujian jenis standard IEC dan GB, dengan produk berkenaan yang memperoleh pensijilan CE. Sistem ini menyokong konsisten kualiti pembuatan, ujian produk dan pematuhan teknikal untuk projek pengagihan kuasa voltan sederhana.
ya. RMU boleh dilengkapi dengan penunjuk kerosakan yang mampu mengesan kerosakan fasa ke fasa dan fasa ke tanah dan menyediakan petunjuk penggera tempatan.
ya. Apabila dilengkapi dengan sistem komunikasi dan pemantauan yang sepadan, maklumat kesalahan boleh dihantar ke pusat pemantauan, di mana bahagian yang terjejas dan kedudukan kerosakan boleh dipaparkan.
Di bawah keadaan operasi biasa, sistem tertutup tekanan tidak memerlukan pemeriksaan gas rutin khas. The tolok tekanan hendaklah diperiksa sebelum beroperasi dan hendaklah kekal dalam kawasan hijau dalam keadaan biasa.
Siri USRM6 direka untuk hayat perkhidmatan lebih daripada 30 tahun di bawah keadaan operasi biasa, dengan kadar kebocoran gas tahunan dijangka kurang daripada 0.1%.
Usune menggabungkan penebat tertutup SF6, petunjuk kerosakan, petunjuk bahagian hidup, saling mengunci keselamatan, digital perlindungan dan operasi penyelenggaraan rendah dalam satu penyelesaian RMU voltan sederhana, menjadikannya sesuai untuk cincin moden rangkaian dan aplikasi pengedaran pintar.
