Kyn28 Switchgear 20kv

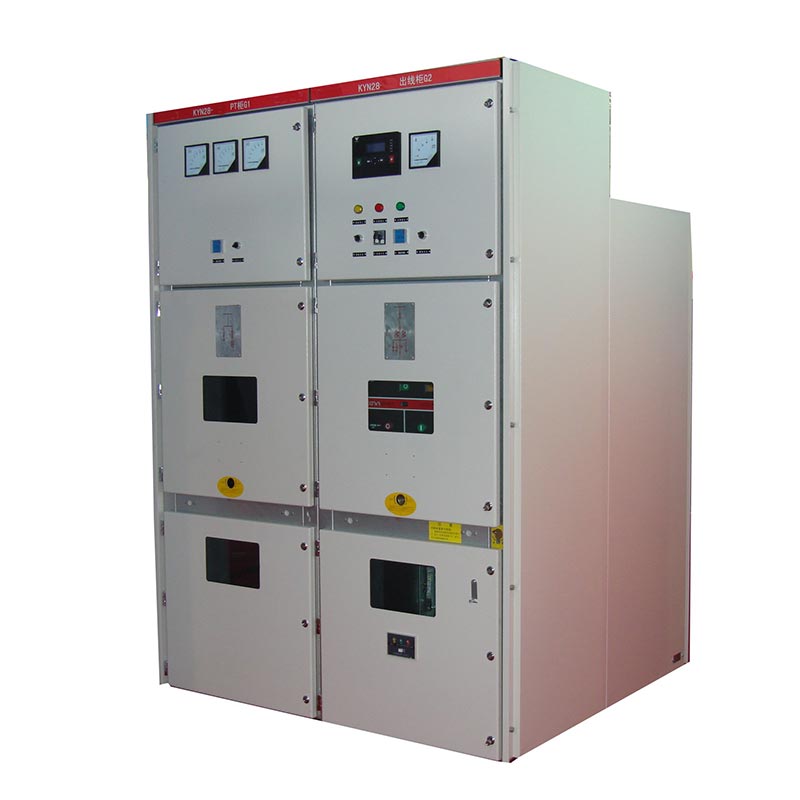

Usune Kyn28 Switchgear 20kV ialah alat suis tertutup logam AC tiga fasa tertutup, terutamanya digunakan dalam kuasa 24kV sistem, membolehkan penerimaan, pengedaran, kawalan, perlindungan, dan pemantauan tenaga elektrik.

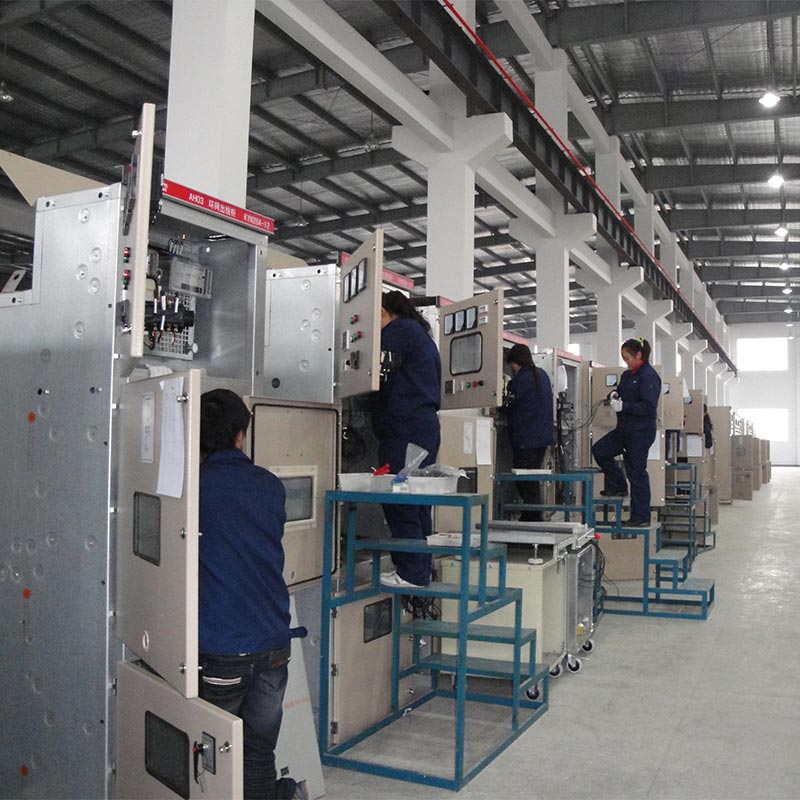

Produk ini menggunakan penebat udara + penebat salutan boleh kecut haba/epoksi, dengan penarafan perlindungan IP4X (kabinet). Strukturnya yang padat dan tahap penebat yang tinggi menjadikannya sesuai untuk pelbagai senario pengagihan kuasa dalaman. Sebagai a penyelesaian pengagihan kuasa voltan sederhana yang dikeluarkan oleh pengilang profesional China, produk ini, dengannya prestasi yang stabil dan reka bentuk piawai, telah menjadi pilihan pembekal berkualiti tinggi yang dipercayai untuk pelanggan di seluruh dunia. Semua pengeluaran teras disiapkan di kilang kami sendiri.

Alat suis voltan rendah

Alat suis voltan sederhana

Parameter Teknikal Utama

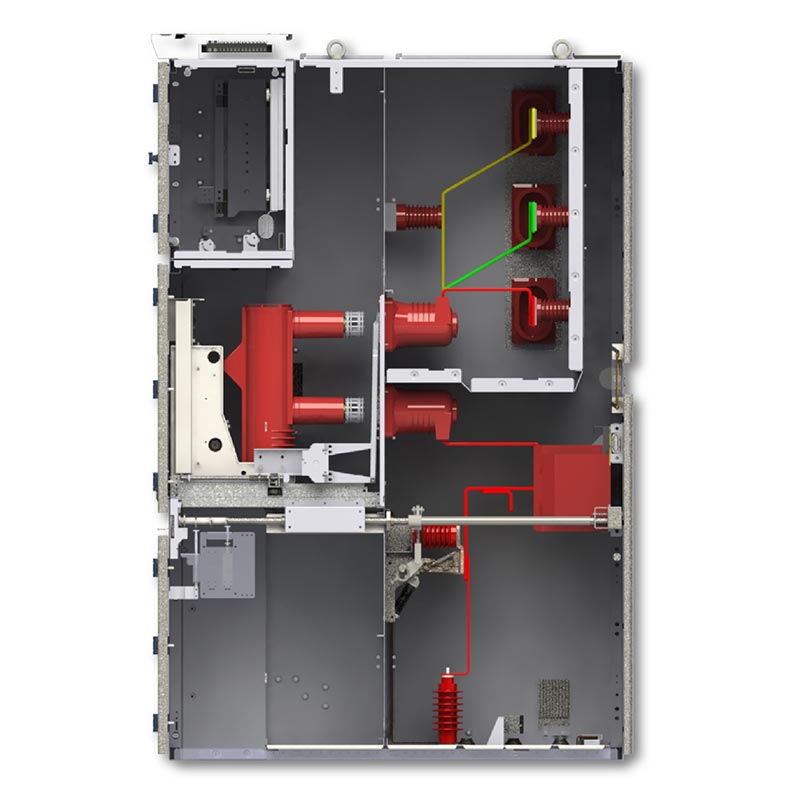

Struktur Petak Kabinet

1. Petak Pemutus Litar: Memasang troli pemutus litar vakum jenis VS1/ZN63/VD4.
2. Petak Busbar: Susun bar bas utama, palang bas cawangan, dan penebat.
3. Petak Kabel: Dilengkapi dengan CT, PT, suis pembumian, terminal kabel, dsb.
4. Petak Instrumen Kawalan: Memasang geganti, peranti perlindungan, instrumen dan litar sekunder.
5. Saluran Pelega Tekanan: Dilengkapi dengan peranti pelepasan arka di bahagian atas untuk meningkatkan keselamatan operasi.

Ciri Produk Teras

1. Struktur pengasingan semua logam untuk mengelakkan penyebaran kesalahan dan gangguan bersama.
2. Lengkapkan sambungan mekanikal lima kalis untuk mengelakkan pembukaan, penutupan atau kemasukan secara tidak sengaja ke dalam tenaga petak.
3. Troli boleh tanggal yang dipasang di tengah, membolehkan operasi dan penyelenggaraan bahagian hadapan, memudahkan pembaikan.
4. Kyn28 Switchgear 20kV mempunyai tahap penebat yang tinggi, rintangan kerosakan yang kuat, struktur padat, dan sesuai untuk pelbagai skim pengagihan kuasa.
5. Memenuhi piawaian antarabangsa dan kebangsaan, dengan kualiti yang stabil dan boleh dipercayai.

Kes aplikasi dunia sebenar

Projek stesen pengagihan kuasa di taman perindustrian. Taman perindustrian wilayah utama termasuk berbilang bangunan kilang, bangunan pejabat, dan kemudahan kuasa sokongan, memerlukan kebolehpercayaan yang sangat tinggi dan keselamatan dalam bekalan kuasa. Projek ini memilih 16 unit Usune Kyn28 Switchgear 20kV, dengan arus undian 1250A dan arus putus litar pintas 31.5kA.

Selama lebih dua tahun sejak pentauliahan, peralatan telah beroperasi dengan stabil, dengan cepat membersihkan kerosakan litar pintas tanpa sebarang insiden keselamatan. Struktur penyelenggaraan yang dipasang di hadapan dengan ketara mengurangkan kesukaran penyelenggaraan dan masa henti, mendapat pujian tinggi daripada jabatan operasi dan penyelenggaraan taman itu.

Dimensi Luaran Produk

Rujukan Projek

Projek Pelancaran Roket Cas-angkasa

Laporan Ujian

Soalan Lazim

S1: Apakah tahap voltan yang boleh digunakan pada suis KYN28-24?

A1: Produk ini mempunyai voltan terkadar 24kV dan serasi dengan sistem kuasa AC tiga fasa 50/60Hz yang meliputi Tahap 3.6～12kV dan 24kV.

S2: Jenis pemutus litar vakum yang manakah harus digunakan dengan alat suis?

A2: Konfigurasi standard termasuk troli pemutus litar vakum jenis VS1 (ZN63), dan juga serasi dengan pemutus litar standard industri seperti VD4, menawarkan kebolehtukaran yang kukuh.

S3: Adakah Kyn28 Switchgear 20kV sesuai untuk aplikasi beban berat seperti perusahaan perindustrian dan perlombongan dan pusat data?

A3: Ya. Produk ini mempunyai arus terkadar maksimum 3150A dan arus putus litar pintas 31.5kA, menunjukkan keupayaan tahan yang kuat dan memenuhi keperluan pengagihan kuasa bagi beban kritikal dalam industri dan perusahaan perlombongan, pusat data, bangunan bertingkat tinggi, dan aplikasi lain yang serupa.
